梯控读头接线图示

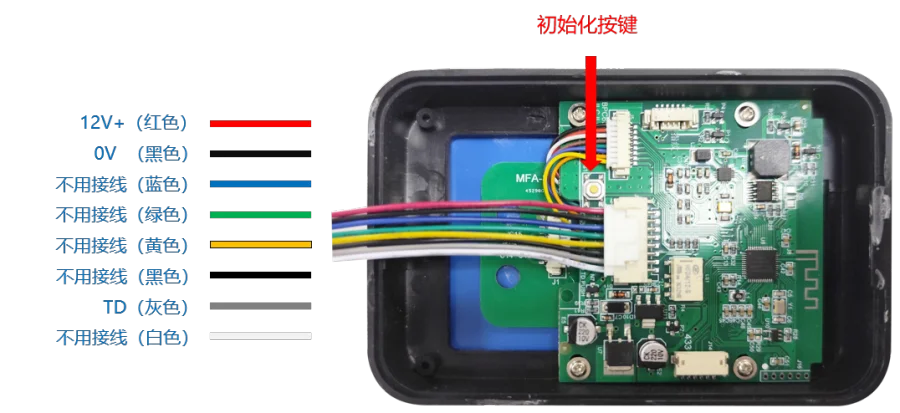

电源接线，接直流12V，不可接24V或者其他电源

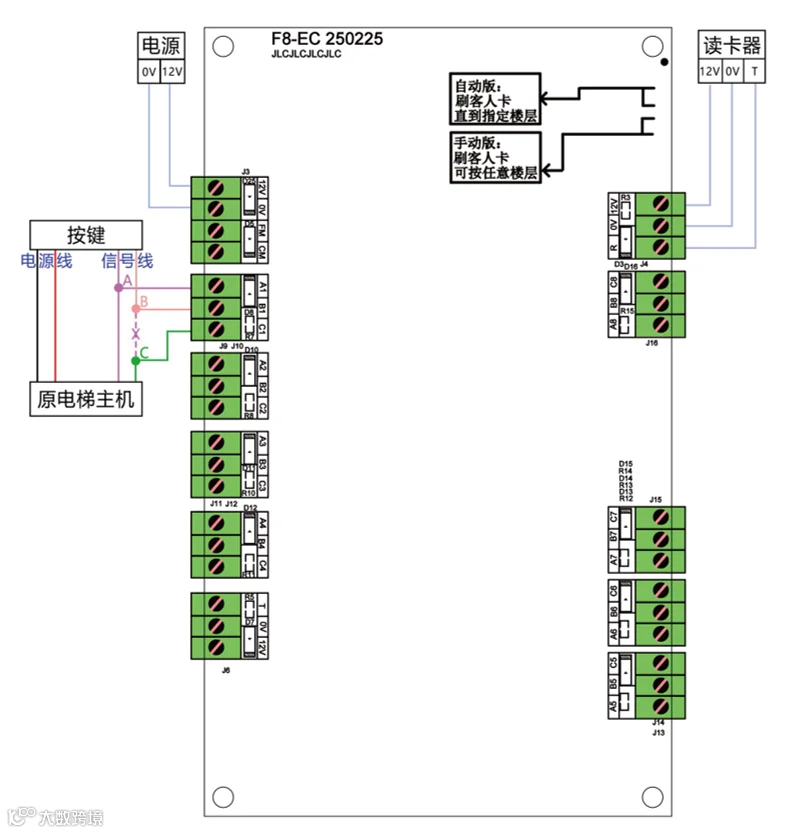

连接线控制板的12V、0V、R分别接读头的12V、0V、T。
自动版按键接线：
在控制板把短接器接到“自动版”的位置，楼层按键有4条线：
1、其中有2条是电源线，不用改动。
2、剪断其中1条信号线，得到B和C两点：B点靠近按键接到控制板的B端，C点靠近电梯主机接到控制板的C端。
3、未剪断的另一条信号线是A点：接到控制板的A端。
4、如起始控制楼层为第2层，A1、B1、C1接到按键2，A2、B2、C2接到按键3，剩余6组端子接线以此类推。
手动版按键接线：
在控制板把短接器接到“手动版”的位置，不需要接A端，其他接线和自动版一样。
控制原理说明
自动版：刷客人卡时AC两端接通6秒，相当于给电梯主机发送了按键动作，这样不需要按楼层键也可直达所在楼层；刷其他开门卡时每一组BC都接通6秒，这段时间相当于恢复了所有被剪断的BC通道，可手选任意楼层。
手动版：刷客人卡或者其他开门卡时BC两端接通6秒，这段时间相当于恢复了所有被剪断的BC通道，可手选任意楼层。

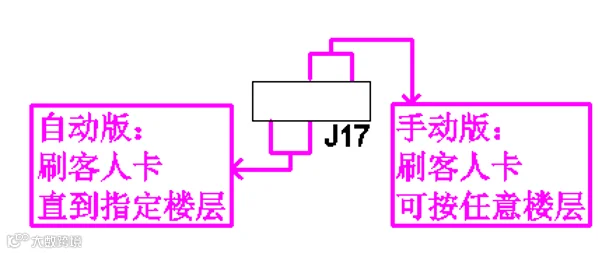

自动版与手动版的短接器如图示：
读头声光提示含义：
1、“嘀”1声+蓝灯：操作成功。
2、“嘀嘀嘀嘀嘀”5声+红灯：地址错误。
3、“嘀嘀嘀嘀嘀嘀嘀”7声+红灯：卡被挂失
注意事项：
由于此产品产品仅用于控制电梯的按键信号，属于改造产品，现场情况复杂，建议详细阅读说明书，且在前台用万用表（万用表可以测量AC或者BC是否接通）调试好了，再去电梯接线。

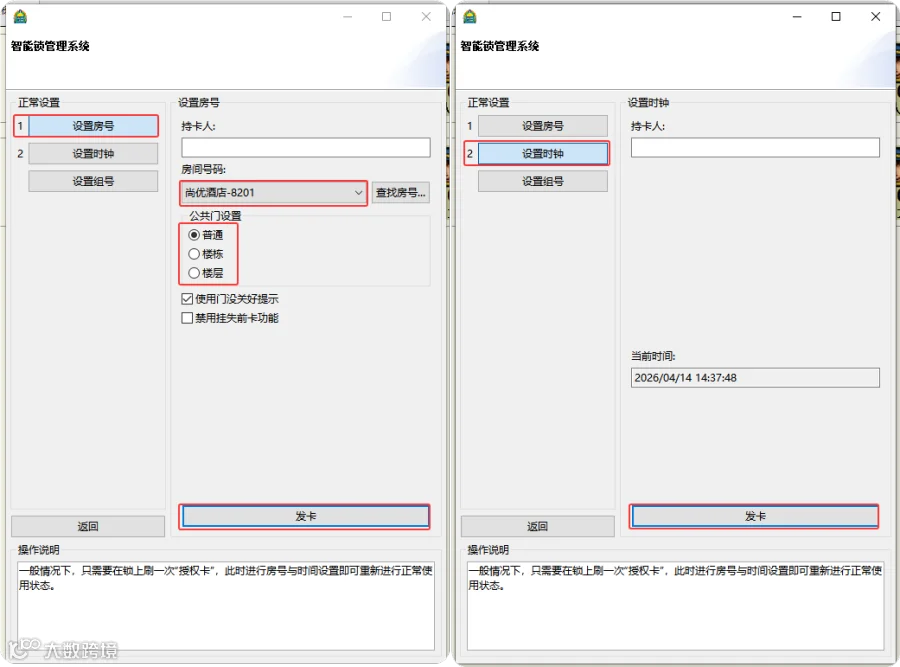

安装好后信息设置
使用前读头先按初始化按键复位，制作起始楼层的房号设置卡在读头靠一下会“嘀”1声成功提示。如果电梯要区分楼栋号控制，则在制作房号设置卡的时候把“楼栋公共门”选项勾上。再制作时钟卡刷一次读头，设置完成后刷开门卡的时候会“嘀”1声成功提示，刷卡时读头会发送信号给控制板，控制板的D3会闪烁一下（如果不闪烁则有可能是接错线或者电路板故障）
