光伏设备系统架构与薄膜电容器运用

系统架构

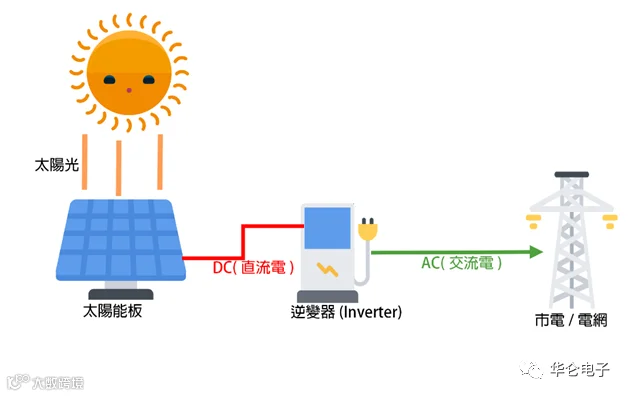

光伏发电系统主要设备有分为以下设备：

   将直流电进行转换成交流电，方便用于并接市电

   将光伏发电厂所发的电能并接于电网之中

   收集所有发电设备发电信息，方便可远端监控与了解发电状况。

   动作原理也是非常简单，当逆变器与市电并网后，逆变器收到了市电的电源将会进行启动。逆变器若进行启动时，在白天时将会转换由光伏面板所发出来的直流电进行转换，送出交流电至市电/电网。

在光伏系统当中有一动作为防止发电孤岛效性保护机制，防止发电孤岛效应保护意思指的是不允许在没有连接市电/电网时独立进行发电，导致有任何的短路或是其他意外发生。所以在逆变器没有收到来自市电/电网的交流电讯号时，不会启动逆变器设备。

薄膜电容器用于光伏系统位置说明

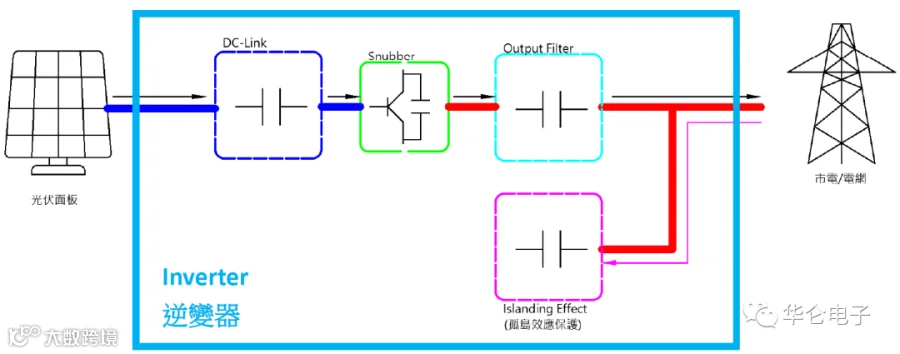

薄膜电容器运用于光伏系统当中，会是使用于在逆变器设备当中，以下运用图框表示。

依照不同容量逆变器，使用薄膜电容器容量、电压皆也不同。以客户设计为主。
