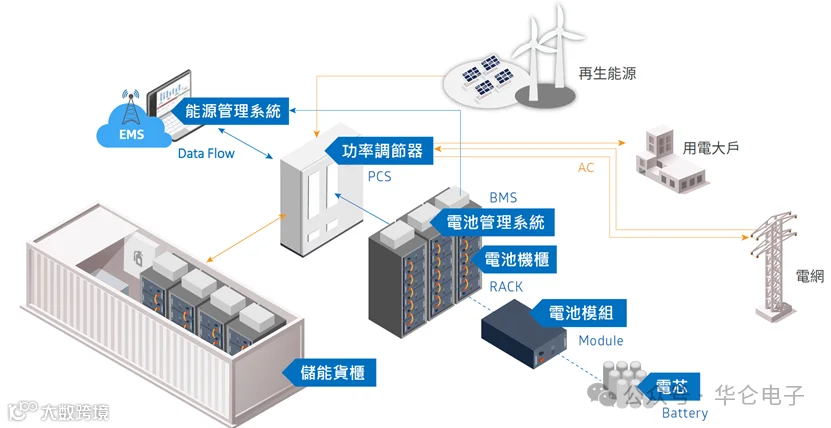

储能系统可分为3大系统区块
能源管理系统EMS (Energy Management System)
主要作为监控整体储能系统状况，包含储能货柜、门禁、消防设备…等
功率调节系统 PCS(Power Control System)
用途为AC to DC、DC to AC电力转换与电力分配运用
储能系统ESS(Energy Storage System)
PCS储能变流器装置可控制蓄电池的充电和放电过程，进行交直流的转换，在无电网情况下可以直接为交流负载供电。根据功率大小控制变流器对电池进行充电或放电，实现对电网有功功率及无功功率的调节。其构成单元主要由DC/AC双向变流器、控制单元等构成。PCS控制器透过通讯接收后台控制指令，根据功率大小控制变流器对电池进行充电或放电，实现对电网有功功率及无功功率的调节。同时PCS可透过CAN接口与BMS通讯、接点传输等方式，获取电池组状态信息，可实现对电池的保护性充放电，确保电池执行安全。

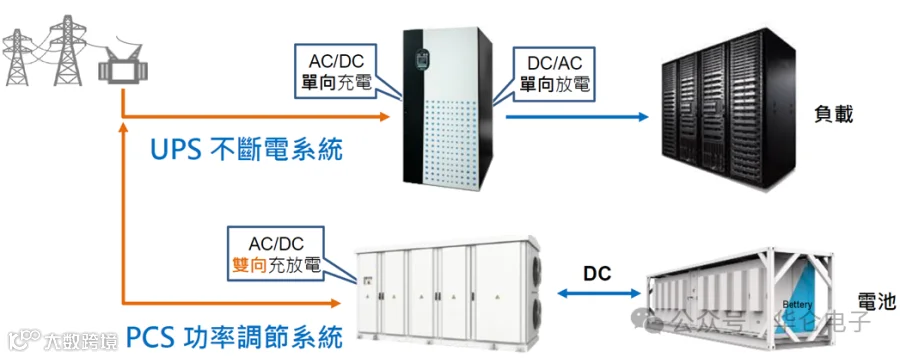

PCS系统简单来说就是结合了UPS与逆变器(Inverter)的一项设备，且可进行双向调节供电。PCS因为有多种电力转换系统，所以在电路上也会有与inverter、UPS相同的薄膜电容器需求，依照需求比例来说逆变器跟储能系统的电容器需求比约为50:1。PCS电容需求可对应规格如下：
名称 |
线路 |
对应华仑规格 |
AC/DC |
EMI |
PXK type |
PFC |
PLK |
|
DC/DC |
直流滤波(DC-Link) |
PAN、PBN、PCN |
DC/AC |
Snubber |
PDK |
LC-Filter |
PUK、PMK
|
