脈衝/吸收薄膜電容器使用位置說明

      在電力電子、開關電源以及高頻高壓電路中，脈衝薄膜電容器（Pulse Film Capacitors）與吸收薄膜電容器（Snubber Film Capacitors，又稱緩衝電容）扮演著至關重要的保護與能量轉換角色。

      雖然兩者都具有低等效串聯電阻（ESR）和低等效串聯電感（ESL）的特點，但它們在電路中的安裝位置、工作邏輯和主要功用有著明顯的區別。以下為詳細說明這兩種電容器的使用位置與應用場景：

一、 吸收薄膜電容器（Snubber）的使用位置

      吸收電容的主要目的是「消除尖峰」。當開關管（MOSFET、IGBT、可控矽）高速導通或截止時，電路中的雜散電感會感應出極高的瞬態電壓尖峰。吸收電容就是用來吸收這些寄生能量，防止功率器件被電壓擊穿。

1. 核心安裝位置原則

• 物理位置：必須極度靠近功率晶體管（MOSFET/IGBT）的引腳。
• 原因： 即使是幾毫米的 PCB 走線也會引入微亨級的雜散電感。如果吸收電容離功率管太遠，走線本身的電感會削弱其吸收效果，甚至引發更嚴重的電磁干擾（EMI）和高頻振鈴。應用電路圖
•
•


2. 具體電路中的位置架構

   在實際電路中，吸收電容通常與電阻或二極體組合，以以下幾種形式並聯在特定位置：

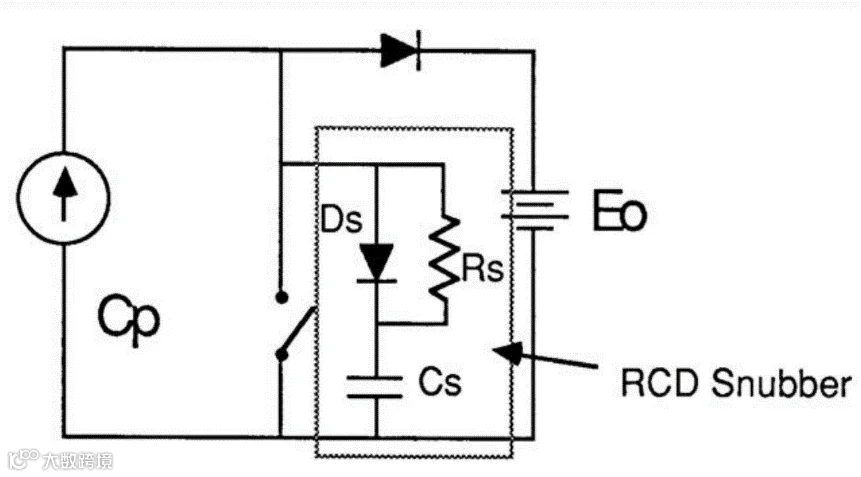

• · RC/RCD 吸收回路（跨接在開關管兩端）：
• 位置： 直接並聯在 MOSFET 的 漏極（Drain）與源極（Source） 之間，或 IGBT 的 集電極（Collector）與發射極（Emitter） 之間。
• 作用： 在開關管關斷時，為突變的電流提供一個低阻抗的旁路，將尖峰電壓限制在安全範圍內。

• · 高功率逆變橋/整流橋（突波吸收）：
• 位置： 在三相整流橋或 H 橋逆變電路中，直接跨接在正負直流母線（DC+ 與 DC-）靠近功率模組的輸入端。
• 作用： 吸收由於橋臂切換（上下管互補導通）時產生的母線電壓突變。

二、 脈衝薄膜電容器（Pulse）的使用位置

脈衝電容的主要目的是「能量儲存與快速釋放」。它需要承受極高的電壓變化率（高dv/dt）和極大的峰值電流，在極短的時間內（微秒或毫秒級）將儲存的電能一次性釋放出去。

1. 核心安裝位置原則

· 物理位置：位於能量輸入端（如整流/儲能直流母線）與脈衝負載（或諧振網絡）之間。

· 原因： 脈衝電容需要充當一個「瞬間高功率電源」，它必須與功率放大、放電開關或諧振迴路形成最短的電流路徑，以保證能量能以極高的速率注入負載。

2. 具體電路中的位置架構

· LLC/LCC 諧振變換器中的諧振電容（Resonant Capacitor）：

o 位置： 串聯在半橋/全橋逆變輸出與高頻變壓器初級線圈之間的諧振迴路中。

o 作用： 與諧振電感共同工作，在連續的脈衝狀態下實現軟開關（ZVS/ZCS），並傳遞功率。

· 脈衝功率源與放電迴路（Discharge Circuit）：

o 位置： 位於高壓充電電源之後，放電開關（如氣體火花間隙、可控硅）與負載（如激光器、閃光燈）之間。

o作用： 在充電階段緩慢儲存電能，當放電開關閉合時，在微秒級時間內向負載（如醫療除顫器、工業點焊機、雷達發射機、雷射泵浦源）釋放強大的脈衝電流。

· 電子鎮流器與高頻加熱設備：

o 位置： 位於 LC 串/並聯諧振輸出端，直接與加熱線圈或燈管負載相連。

o 作用： 承受持續的高頻脈衝電壓，驅動高頻負載。

三、 快速對比表

為了方便區分與設計，以下將兩者的使用位置與特性進行對比：

四、華侖脈衝/吸收薄膜電容器最大脈衝上升時間dv/dt如下:

如在華侖規格表上沒有找到需求規格，有相關需求時可洽華侖詢問，並有專業工程師提供您更好的相關建議。
