制造质量问题

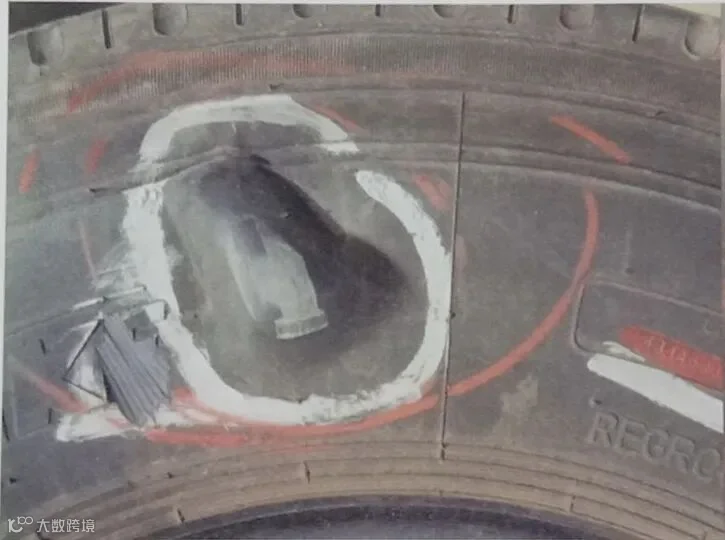

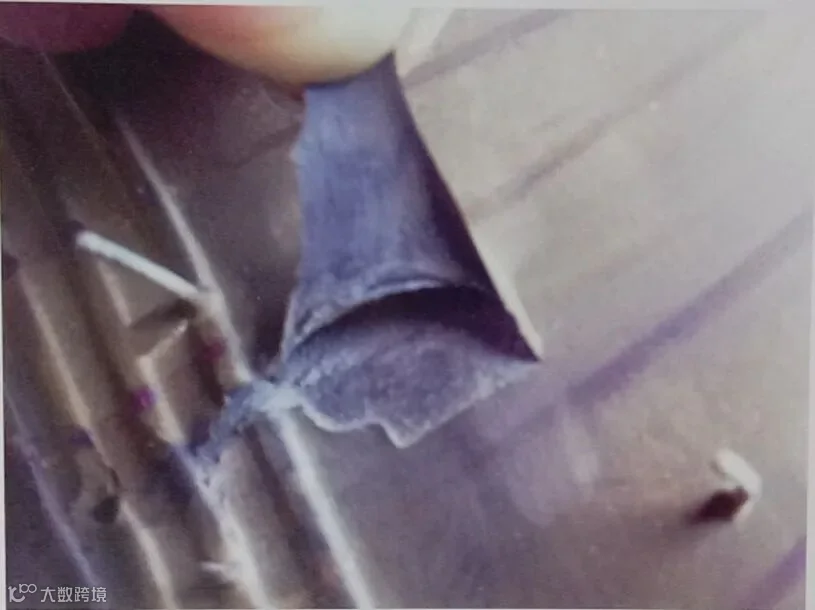

胎侧脱层（侧空）
特征：胎侧胶与胎体之间或胎侧胶与上三角胶之间发生脱层，脱层界面光滑。
原因：制造过程中，部件间产生气泡或进水、汽油等杂质，造成部件间粘着力不足。
胎侧接头开
特征：在胎侧部位，沿径向发生脱层 脱层有一定角度，表面光滑。
原因：胎侧接头部位的粘着强度不足，制造过程中，接头表面有水、汽油、灰尘、石蜡等杂质。
使用不当问题

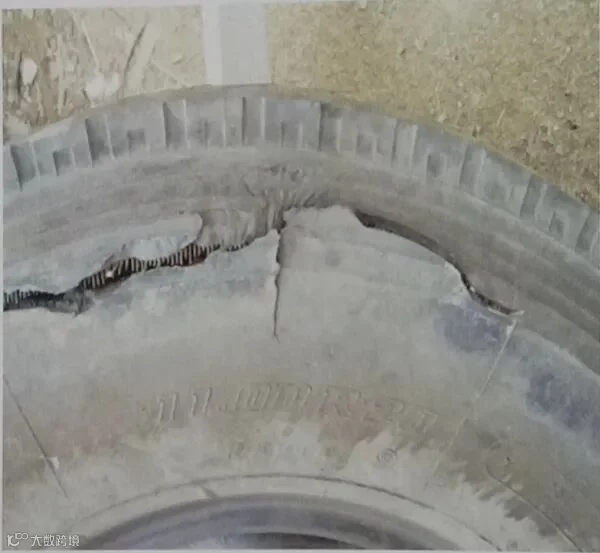

胎侧外伤爆破
特征：胎侧有划伤或割伤痕迹，由于受到外伤胎体断裂，轮胎呈拉链式爆破。损坏点帘线端点整齐呈切割状，其它部分帘线端点呈缩径现象。
原因：轮胎在使用过程中，胎侧接触路面上的石头、铁板、螺栓、钉子等尖锐的外物割伤、划伤最终导致爆破。

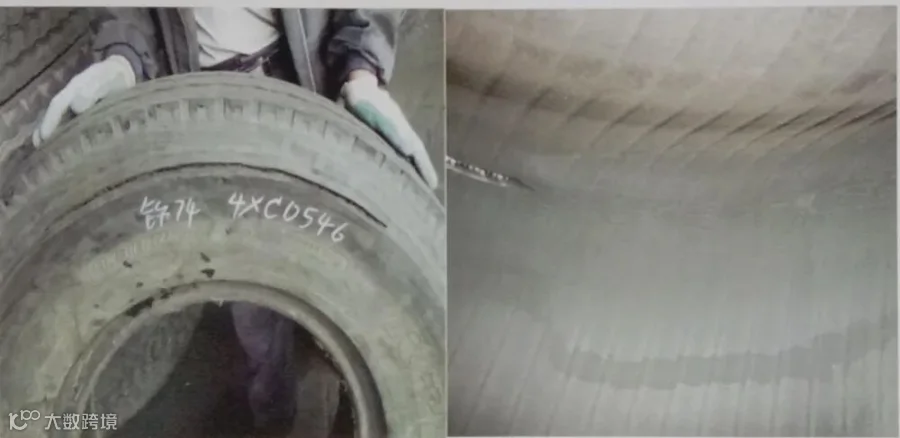

缺气或相对低气压使用造成轮胎损坏（拉链爆）
特征：轮胎胎侧呈拉链式爆破，但断裂形状较平直，个别轮胎胎里对应位置有明显折痕；或轮胎胎侧多处径向裂开，严重时胎侧多处破碎，肩部呈周向撕裂状。
原因：轮胎在无气或低气压下使用，胎体钢丝曲挠过度，强度下降，发生爆破；或在无气状态下受轮辋碾压损坏。

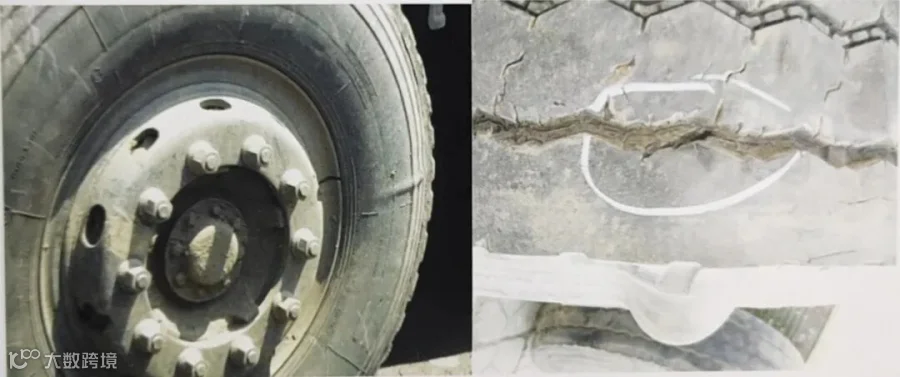

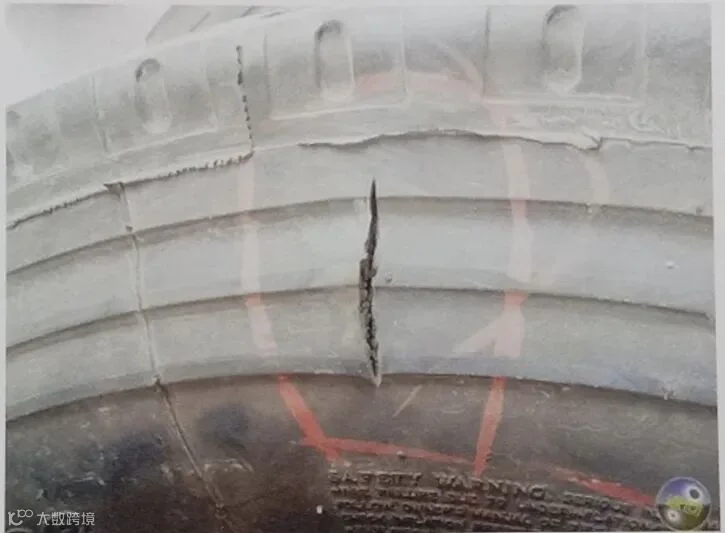

胎侧径向裂口（劈缝）
特征：轮胎胎侧沿径向裂缝，有明显的刮蹭痕迹。
原因：轮胎撞击后，胎侧极度变形而裂开。
胎侧外伤脱层、橡胶脱落
特征：轮胎胎侧有明显外伤痕迹。
原因：轮胎在使用过程中因受到外物的刮蹭而形成。

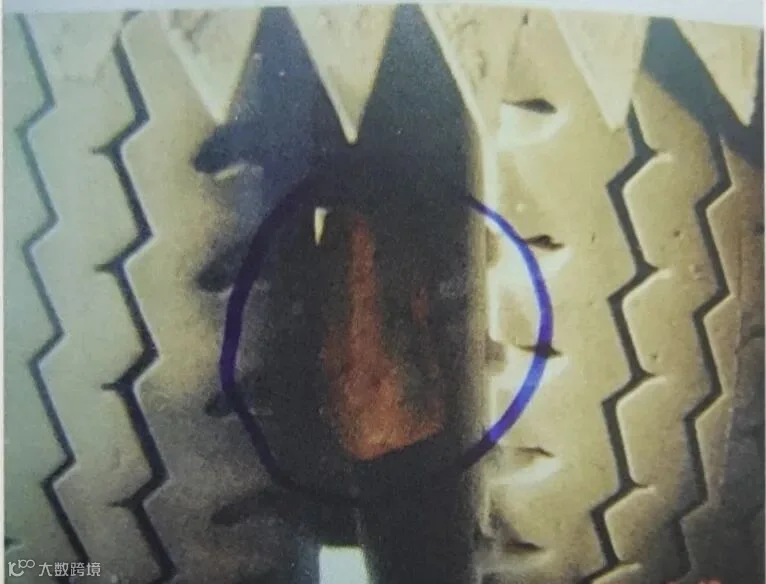

复轮夹异物，导致轮胎损坏
特征：胎侧有明显异物挤压痕迹，严重时可以导致局部胎体帘线断裂。
原因：复轮轮胎间夹有石头等异物。

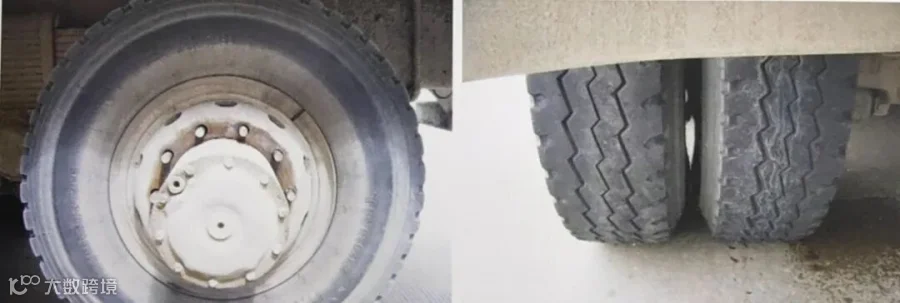

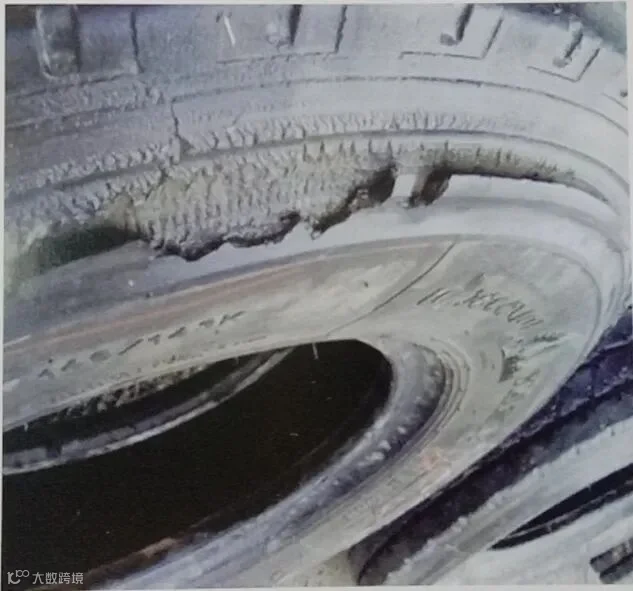

辅轮接触
特征：轮胎胎侧有沿周向的磨擦痕迹，严重是胎体损坏或爆破。
原因：辅轮的气压相对过低；严重超载，轮辋过小。

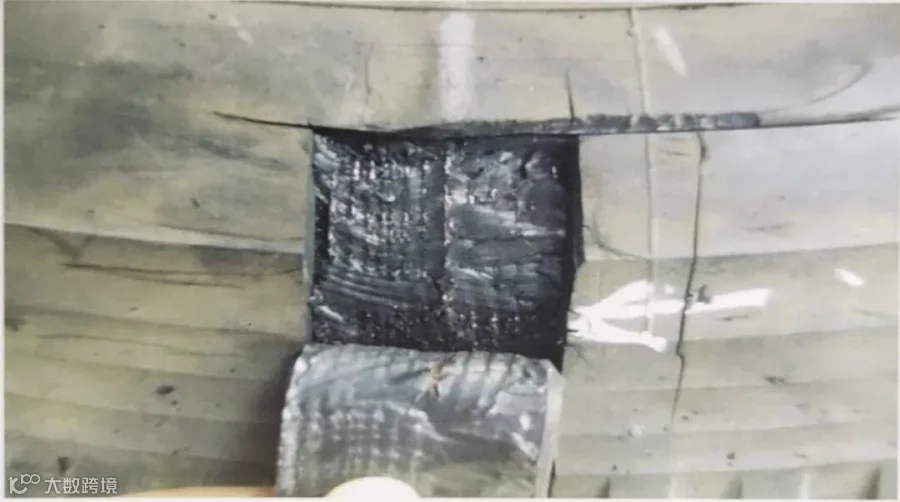

胎侧起股（外伤）
特征：轮胎使用后，胎侧沿径向的胎体有明显突起，严重时，无气状态下也能看到。
原因：胎体钢丝因受到外伤已经受损或断裂。
