在工业自动化领域，实时性是保障系统稳定运行的核心指标，尤其在处理功能安全类数据时，哪怕微秒级的传输延迟都可能引发设备故障或安全事故。EtherCAT作为当前主流的高性能以太网现场总线系统，凭借高实时性、高数据传输速率与低硬件成本的优势，已广泛应用于机器人控制、生产线自动化等场景。而PDO（Process Data Object）作为EtherCAT中传输实时数据的关键机制，其通信周期的合理性直接决定系统实时性能。本文将详细介绍如何通过ZLG致远电子的PCIe-2E主站通讯卡，优化PDO通信周期，进一步提升工业自动化系统的实时性与可靠性。
首先需明确EtherCAT、PDO及同步管理器的核心作用，以及功能安全类数据的特殊需求。EtherCAT通过以太网架构实现实时数据传输，支持多设备并行通信，能大幅缩短数据交互延迟，为工业设备高效协同提供基础；PDO专门负责实时过程数据的传输，例如传感器采集的状态信号、执行器的控制指令等，是设备间数据交互的核心载体；同步管理器（Synchronization Manager，SM）则承担PDO传输周期管理与同步调度的职责，通过其配置可直接调节数据传输效率。在功能安全层面，工业场景中的安全类数据（如安全光栅信号、紧急停止指令、关键部位温度/压力传感器数据）对实时性和优先级要求极高，例如安全传感器检测到异常后，数据需在极短时间内传输至控制器并触发保护动作，否则可能导致机械碰撞、设备损坏甚至人员伤亡，因此这类数据的传输周期必须得到精准保障。

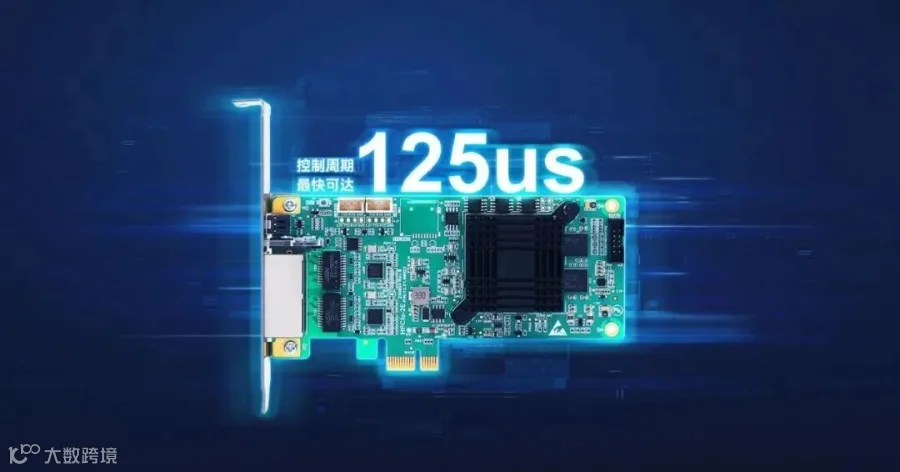

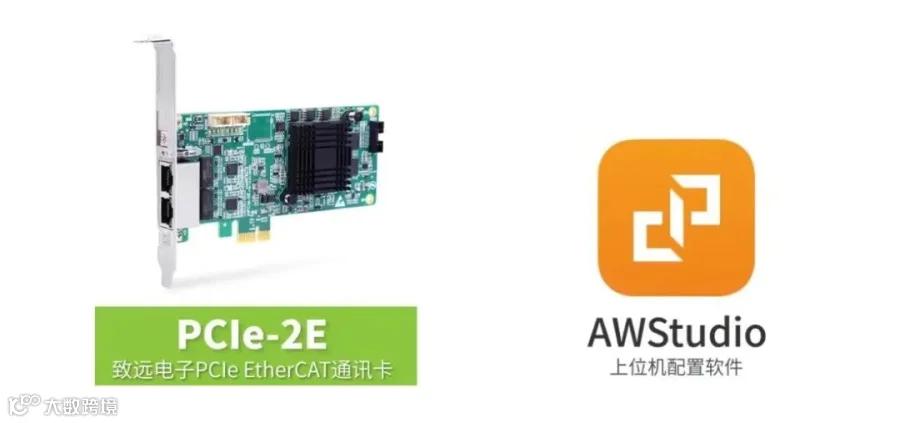

针对功能安全类数据的高实时性需求，ZLG致远电子研发的PCIe-2E主站通讯卡提供了高效解决方案。该通讯卡基于PCIe总线与EtherCAT总线通讯接口设计，采用工业控制领域先进的FPGA控制方案，具备极高的通讯速率与极强的实时性，能适配工业场景下的复杂数据传输需求。其核心优势在于支持PDO通信周期的细分配置，可实现多周期通信——用户可根据不同数据的实时性需求，为PDO数据设置差异化的通信周期。例如，将安全类数据的刷新周期配置为125微秒，确保异常信号能被瞬时捕捉与传输；将普通控制类数据（如电机转速调节指令）的刷新周期配置为1毫秒，在满足控制需求的同时避免资源浪费。这种差异化配置能确保在控制类数据输出前，安全类PDO数据已完成刷新处理，从机制上保障了系统安全与实时性。
具体配置过程通过PCIe-2E配套的AWStudio上位机软件即可完成，操作步骤简洁清晰：第一步，启动AWStudio软件，进入主控制界面；第二步，在软件设备列表中找到需配置的从站设备，点击进入设备编辑界面；第三步，在编辑界面中定位“同步管理器（Synchronization Manager）”配置选项，该选项直接关联PDO周期管理；第四步，根据实际业务需求，为不同类型PDO关联的同步管理器设置周期比例，如将安全类数据对应的SM周期设为125微秒，控制类数据对应的SM周期设为1毫秒；第五步，保存配置参数并下发至设备，完成整个周期优化设置。
通过ZLG致远电子PCIe-2E主站通讯卡，工业自动化用户可灵活适配不同数据的实时性需求，在保障系统整体运行性能的同时，重点满足功能安全类数据的高优先级传输要求。这一方案不仅提升了数据传输的精准度与可靠性，更从底层为工业系统的安全稳定运行提供了关键支撑，适用于各类对实时性与安全性要求严苛的工业场景。
