在化工生产的全链条中，流量控制是贯穿始终的“命脉”，其精度直接决定产品质量、生产安全与成本效益。从危化品管道运输到反应釜精准进料，从硝化反应的介质配比到聚合工艺的原料输送，介质流速的细微偏差都可能引发连锁风险。ZLG致远电子研发的插板式步进伺服模组，凭借EtherCAT高速实时通讯技术与精细化驱动能力，实现1ms级阀门定位与＜0.01%的控制误差，为化工行业流量控制难题提供了高效解决方案。
流量控制对化工生产的重要性不言而喻。数据显示，行业90%的工艺需将介质流速控制在±0.5% F.S的精度范围内，但传统电磁阀存在±5%的线性度误差，极易导致两相流失衡。在危险工况下，1秒级的控制延迟可能造成管压骤升30%，而在硝化反应、聚合工艺等关键制程中，流量精度误差±0.5%更会引发严重后果：反应不完全导致副产物激增，温度失控触发爆聚风险，原料浪费造成单批次损失超10万元。这对控制设备提出了三大核心要求：毫秒级响应、0.01°定位精度、防爆伺服执行机构。但传统气动阀门响应时间＞200ms，已远不能满足现代连续化生产的严苛标准，精准流量控制的核心痛点，集中在电机对阀门的毫米级驱动能力不足。

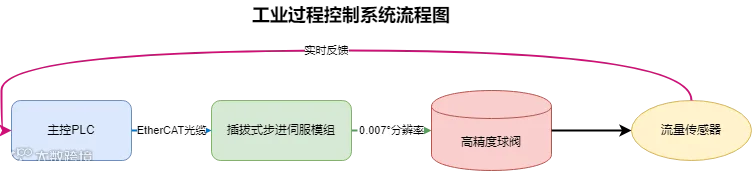

插板式步进伺服模组作为精准控制的“神经末梢”，彻底突破了传统球阀开度控制±0.1°的精度瓶颈。其采用EtherCAT总线架构，以ZMC900E运动控制器为主站，步进伺服为从站，每1ms周期同步执行“接收绝对值指令(0x6041)-闭环反馈阀位(0x6064)”的控制流程，通过可调细分数实现最小0.007°的步距角控制。这一颠覆性设计带来了三大关键性能突破：在CIA402协议CSP模式下，主站每毫秒发送目标位置指令，实现1ms超周期控制；±0.007mm的重复定位精度，相当于人类头发丝1/20的位移量，可精准调节阀门开度；DC同步时钟抖动＜100ns，确保全链路设备遵循同一时间基准，避免同步偏差。
EtherCAT与CIA402协议的“黄金组合”，为模组的高速控制提供了底层支撑。相较PROFINET（125μs抖动）、CANopen（10ms周期）等总线，EtherCAT的分布式时钟（DC）技术使同步误差＜15μs，结合CIA402协议（DS402规范），可通过0x607A直接设定位置，PDO映射将控制字（0x6040）传输延迟压缩至1ms。这一组合不仅使多轴控制实时性提升数倍，更满足IEC61511 SIL2级安全需求，搭配ZMC900E主站的纳秒级时间戳与灵活拓扑设计，支持模组热插拔更换（MTTR＜90秒），大幅提升产线组态与维护效率。

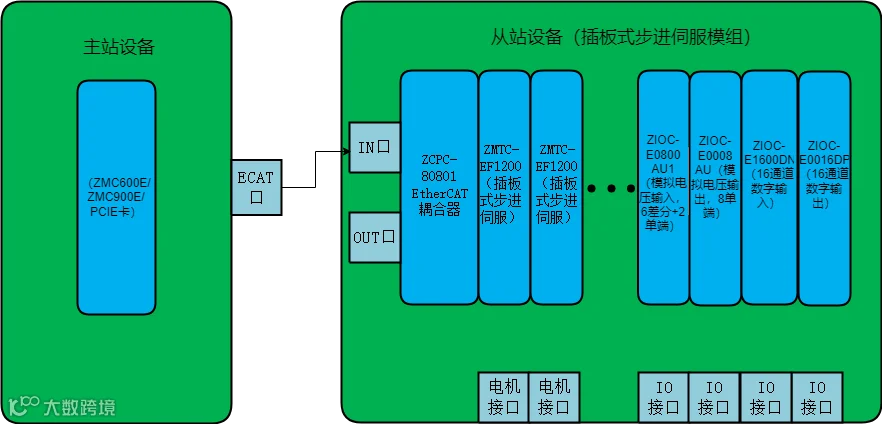

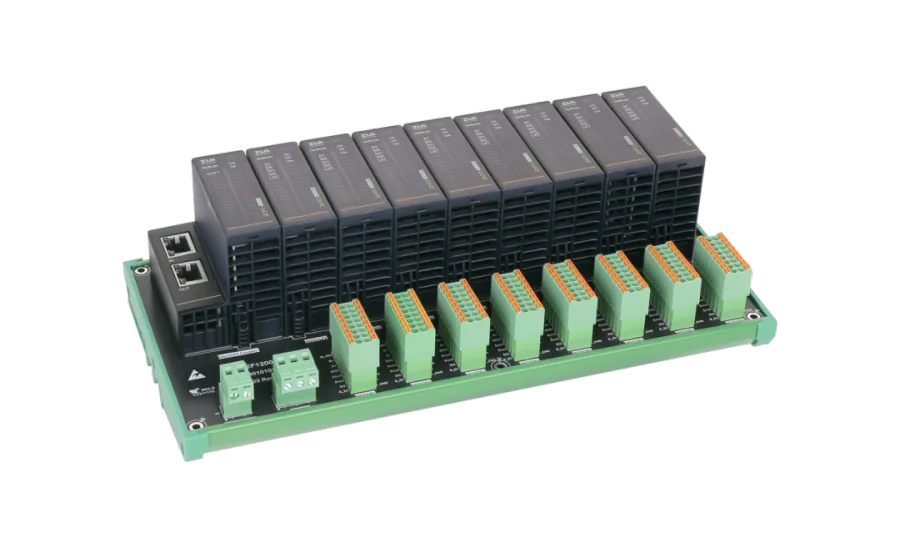

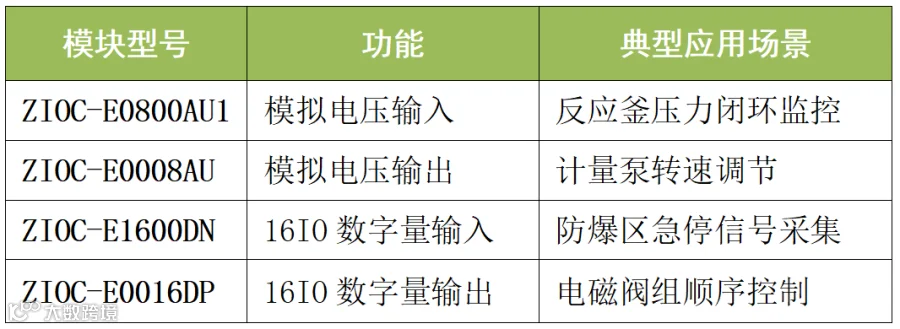

基于插板式系列从站模块，可快速搭建覆盖全场景的智能控制集群，适配化工生产的多样化需求。该集群以1个ZMC900E主站控制器为核心，集成32个ZMTC-EF1200步进伺服模组，搭配1600DN数字输入、ZIOC-E0016DP数字输出、ZIOC-E0800AU1模拟电压输入、ZIOC-E0008AU模拟电压输出等ZIOC系列从站模块，实现多类型信号协同控制。其中，ZMTC-EF1200步进伺服模组作为核心驱动部件，基于致远电子自主研发的电机驱动平台技术，支持24~48VDC/5A两相步进电机，兼容EtherCAT总线与CiA402协议，涵盖周期同步位置、轮廓速度等多种控制模式，具备3个数字输入和1组ABZ正交编码输入，可配置开环或闭环控制，精准驱动阀门运行。耦合器ZCPC-80801为插板式模组提供组网支持，而ZIOC系列从站覆盖耦合器、数字I/O、模拟量、电源等全功能模块，共同构建起灵活适配的控制生态，完美契合盐酸计量、溶剂输送等多场景需求。
从传统控制的精度不足到现代模组的毫秒级响应，插板式步进伺服模组重新定义了化工行业流量控制的标准。其以EtherCAT+CIA402的技术内核、颠覆性的性能指标与全场景的生态构建能力，破解了化工生产中的流量控制痛点，为行业高质量发展注入了精准动力。
