SVPWM是电机控制的基础技术，每个电机控制从业者都绕不开。但传统实现方式往往复杂难懂？别担心，本文将用通俗语言，结合图文解析，教你如何用最简单的方法实现SVPWM，和SPWM实现一样简单，但是比传统SPWM更高效。
SVPWM是什么？
SVPWM（空间矢量脉宽调制）是三相无中线系统的关键调制技术，广泛应用于UPS、电机驱动等领域。与传统的SPWM（正弦脉宽调制）相比，SVPWM的核心优势在于：
- 本质区别
：SPWM直接用正弦波调制相电压波形，而SVPWM通过合成空间矢量来实现控制。这就像从“手动绘图”升级到“智能拼图”——能更精准地控制输出电压，减少开关损耗和波形畸变。 - 性能提升
：SVPWM能将直流母线电压利用率提高约15%，系统效率更高，尤其适合高压大功率场景。 - 简单实现
：传统SVPWM实现复杂较为算法。本文介绍一种“懒人秘籍”。
原理速览：8种开关模式与矢量合成
三相系统只有8种开关状态（如001、011等），对应6个非零矢量和2个零矢量（如V₀和V₇）。SVPWM的核心是用这些矢量合成目标输出电压，例如7段式对称发波公式：
SVPWM简单实现：只需叠加一个零序分量
传统方法需要计算矢量作用时间，还要分析各个扇区，复杂易错？这里有个超级简单的技巧：直接在SPWM调制波上叠加一个零序分量 U
计算调制波极值
叠加零序分量
关键公式来了：

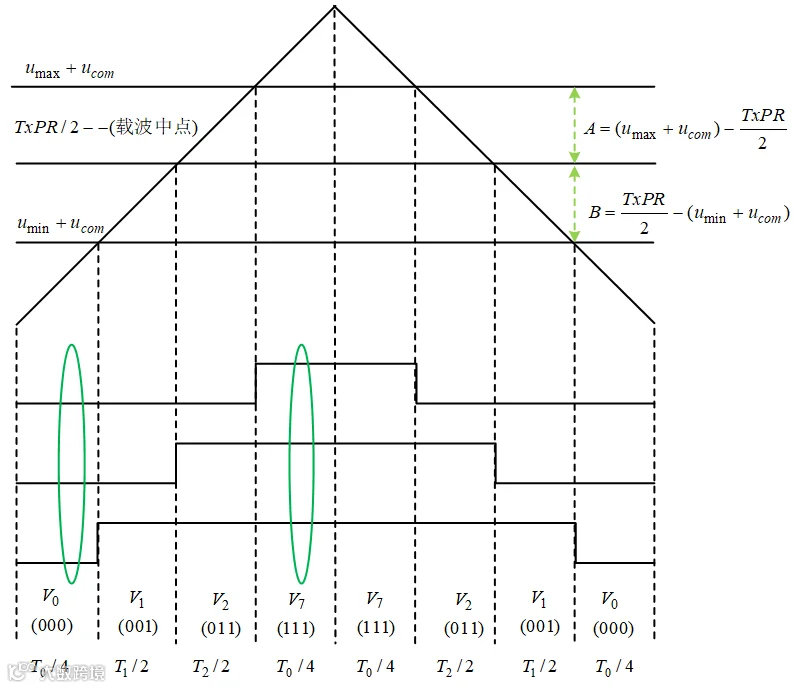

Ucom的计算是基于下图中的A=B(保证零矢量作用时间均衡）推导而来。
3. 验证效果
叠加后，SPWM的发波序列会自动变成SVPWM的7段式对称时序，完美匹配矢量合成。同时非零矢量作用时间不变。来看看叠加零序分量后的时序效果：

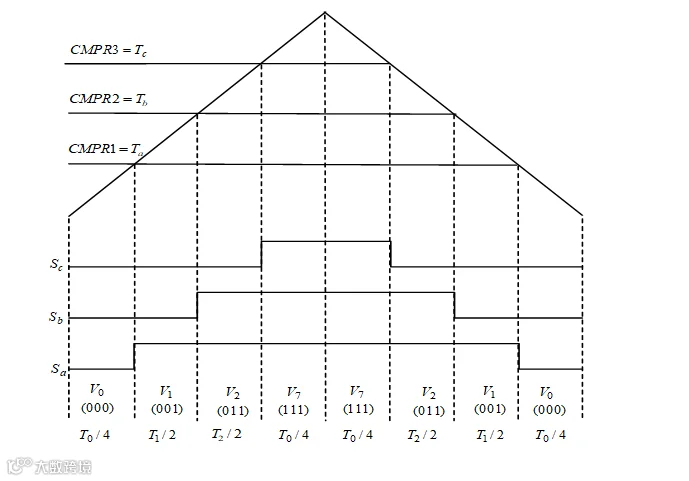

作为对比，这是经典的7段式SVPWM发波时序：
可以看出，叠加零序分量的方法与其完全等效，但计算量减半！

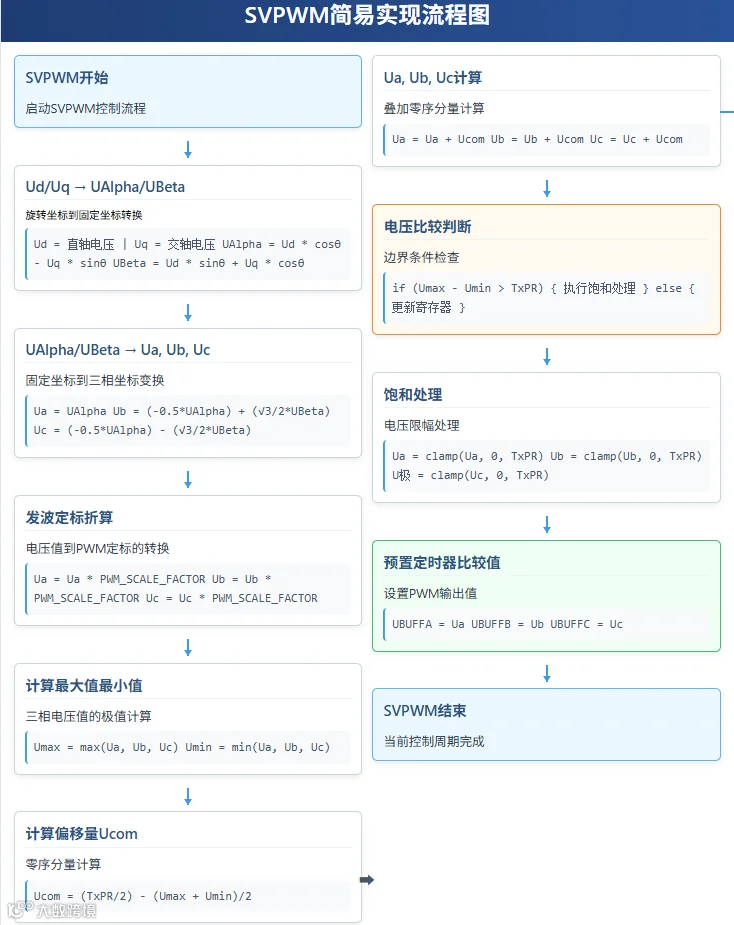

实现流程图：
理论懂了，怎么落地？我们整理了一个流程图。只需三步：
-
采样三相调制波→ 2. 计算并叠加Ucom → 3. 输出PWM信号。
流程图来啦，保存备用：
总结：SVPWM实现，简单才是王道！
- 优势
：实现简单（代码量少）、效率高、兼容性强。 - 建议
：下次设计时，试试叠加零序分量方法吧。别再被复杂算法吓倒，高效控制其实很简单。
