结合西门子S120德系模块化架构、安川Σ-7日系集成化架构，我们以汇川作为国产伺服头部标杆，直白拆解三类驱动器底层架构差异。三者技术路线泾渭分明，德系重硬件冗余、日系重软件优化、国产走中庸融合路线，设计逻辑、硬件用料、取舍思维完全不同，看懂底层架构，就看懂伺服行业三大派系的造车逻辑。
首先说说德系伺服，以西门子S120为代表，贯彻德国人典型的积木模块化思维。整机把控制单元、电源整流、逆变功率、编码器信号完全拆分，采用独立模块+共直流母线架构。硬件上采用分立IGBT、600V高压直流母线、10层高TG耐高温PCB板，器件余量普遍超过50%，搭配超大加厚铝型材散热器，即便72小时满载运行，温升依旧可控。电路层面采用两电平拓扑，电流采样精度高、电流纹波极低，EMC屏蔽设计拉满，强弱电严格隔离。德系的核心逻辑就是过度设计，优先保证长期稳定性、可维护性和扩展性，哪个模块损坏单独更换，不用整机报废。虽然造价昂贵，但故障率极低，适配大型CNC、汽车产线这类十年级长周期高端设备，缺点就是体积大、成本高、调试繁琐。
其次是日系伺服，以安川Σ-7为标杆，秉持压缩饼干式高度集成设计。整机所有电路全部压缩在单块PCB板内，采用一体化IPM功率模组搭配三电平NPC拓扑，直接降低38%开关损耗。硬件用料保守，器件余量仅20%至30%，PCB采用6至8层常规板材，散热器精简小巧，依靠拓扑优化降低发热。日系最大亮点不在于硬件堆料，而在于算法加持，依靠数十年自适应控制技术，实现免调试、自动谐振抑制、负载惯量自适应。硬件不够、算法来凑是日系核心逻辑，整机体积小、响应快、上手简单、性价比极高。但高度集成带来致命短板，内部元器件高度绑定，一旦损坏只能整机更换，更适合机器人、小型自动化设备这类追求小巧、便捷、低成本的通用场景。

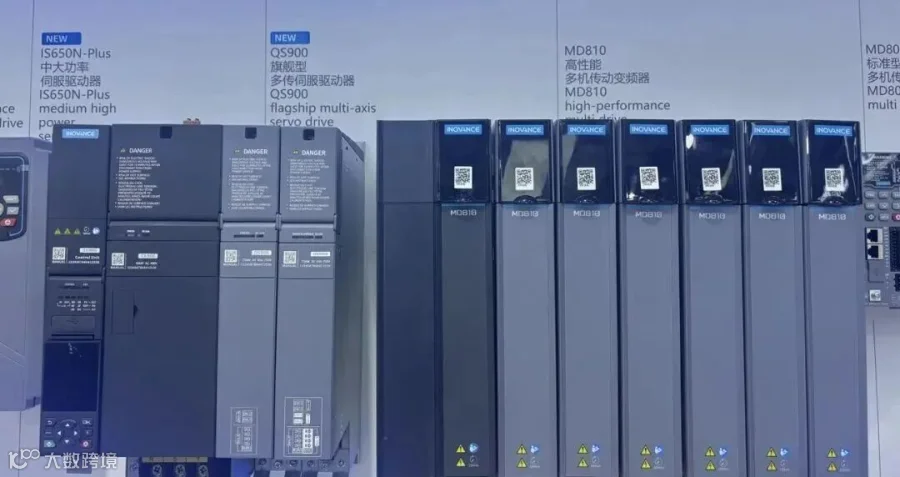

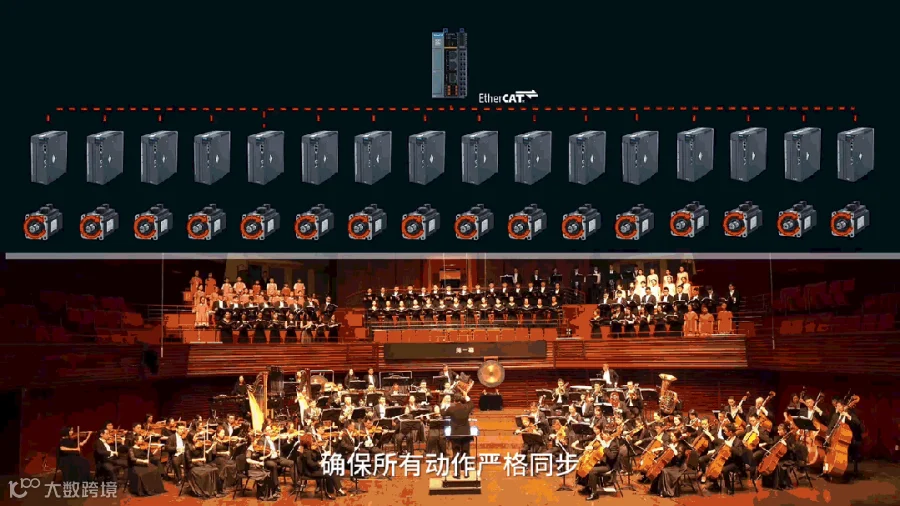

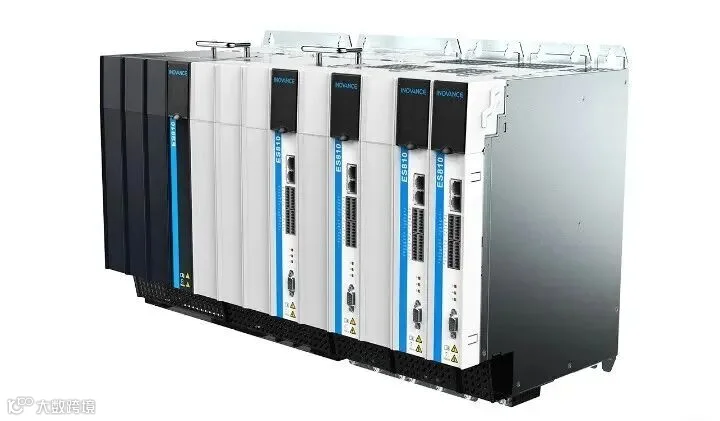

最后是国产汇川伺服，也是最贴合国内制造业的折中技术路线。汇川没有盲目照搬德系极致冗余，也没有完全复刻日系极简压缩，而是双线融合架构。在中小功率机型上对标安川，采用单板集成方案、IPM功率模组，压缩体积、控制成本，适配国内大量非标自动化设备；在大功率高端机型上借鉴西门子，采用共直流母线模块化设计，实现多轴能量互通，满足锂电、机床中高端生产需求。硬件层面器件余量介于德系与日系之间，PCB采用中高端板材，改良散热结构适配国内粉尘大、电压不稳的恶劣工况。算法上兼容两家优势，既有德系刚性控制精度，又内置日系自动调参、谐振滤波功能，降低工程师调试门槛。
综合三大派系架构差异，能清晰看清行业取舍逻辑。德系以昂贵硬件换取极限可靠性，优先服务高端重工业，核心优势是耐用、可维修、扩展性强；日系精简硬件成本，依托算法提升使用体验，主打中小型通用自动化，优势是小巧、简单、性价比高；国产汇川立足本土工况，平衡硬件成本与性能，兼顾模块化与集成化，适配国内分层明确、工况复杂、迭代快速的制造行业。
归根结底，驱动器本质都是将电能转化为可控机械能，比拼的只有转换效率、控制精度、可靠性三项核心能力。德系把可靠性拉满，日系把性价比做到极致，国产在中间不断兼容突破。没有绝对的好坏，只有场景适配与否，高端重载长线设备优先德系，小型精密自动化优选日系，性价比本土化生产，国产汇川已是最优解。这也是目前工控市场三大伺服派系长期共存、不可替代的底层技术逻辑。
