在工业自动化向高精度、高实时性迈进的当下，EtherCAT总线凭借高速传输与灵活组网优势，成为运动控制、产线联动的核心通信方案，但传统EtherCAT架构以主站为中枢的一主多从模式，始终无法突破从站间直接“对话”的技术瓶颈。在诸多工业场景中，从站间的数据交互若依赖主站中转，不仅会拉长通信延迟，还会大幅增加主站算力负载，难以满足高节拍生产需求。针对这一行业痛点，致远电子PCIe-2E主站通讯卡凭借创新的PDO帧处理机制，为EtherCAT从站间自由通信提供了高效可靠的解决方案。

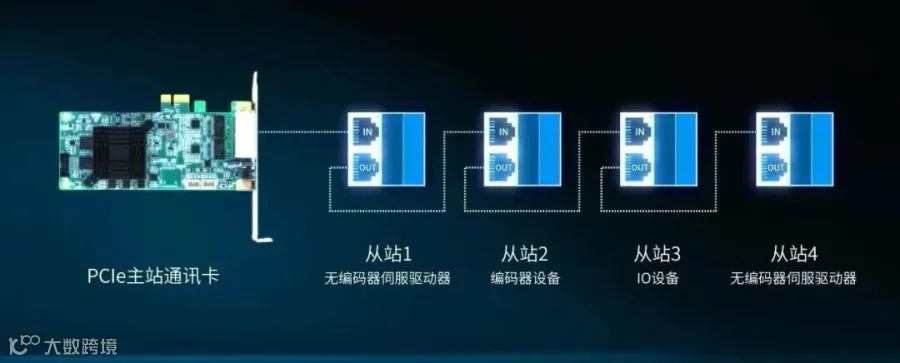

作为一款高性能工业通信硬件，PCIe-2E主站通讯卡搭载商业授权协议栈，通信周期最快可达125μs，同时支持EtherCAT线缆冗余，可适配严苛的工业现场环境，其内置的专用数据处理模块，更是实现从站间交互的核心支撑。该方案的典型应用场景，聚焦于无编码器伺服驱动器从站与编码器功能模块从站的协同工作：将仅具备编码器数据采集功能的从站2，与无编码器的伺服驱动器从站1接入同一EtherCAT网络，通过PCIe-2E主站通讯卡的配置，让从站2采集的编码器数据实时传输至从站1，二者共同构成完整的伺服驱动闭环控制功能，甚至可支持多台无编码器伺服从站共享一台编码器模块从站的数据，实现功能模块化部署，大幅降低设备投入成本。
从站间数据交互的核心逻辑，完全依托PCIe-2E主站通讯卡的内部处理流程实现，无需修改任何从站设备的固件或底层参数。工程师只需预先在配置软件中设定好从站间需要交互的数据大小与地址映射关系，当主站处理EtherCAT网络的PDO通信帧时，会自动将从站2输出缓冲区中的编码器数据，精准拷贝到从站1的接收缓冲区，再将更新后的PDO帧下发至对应从站。整个数据传输过程无需工控机CPU介入，既保证了通信的实时性与准确性，又显著减轻了主站的运算压力，让主站可专注于更高层级的生产调度与状态监控。

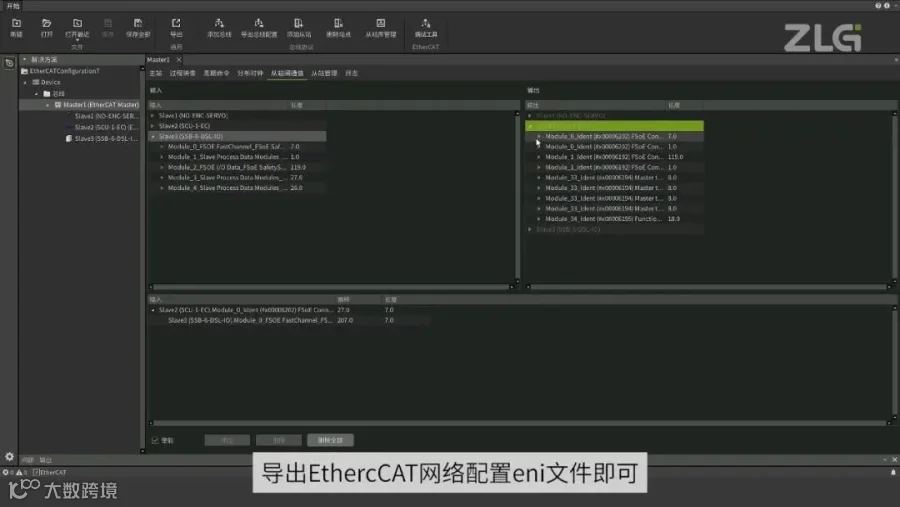

这一功能的落地，离不开配套AWStudio上位机软件的便捷操作。打开软件后创建新的解决方案，连接PCIe-2E主站通讯卡并完成网络扫描，在“从站间通信”功能栏中，用户可直观选择数据发送方与接收方从站，自由配置交互数据的寄存器地址与长度，无需复杂的代码编写。配置完成后，导出EtherCAT网络的eni配置文件并写入主站通讯卡，网络初始化时，主站便会按照预设规则自动完成从站间的数据交互。
从单台伺服与编码器模块的协同，到多从站的数据共享，致远电子PCIe-2E主站通讯卡打破了传统EtherCAT的通信局限，其提供的易用开发函数接口，还支持用户根据实际需求进行二次开发。这一方案不仅实现了工业设备的模块化部署，更拓宽了EtherCAT总线的应用边界，为复杂工业自动化场景的高效运行注入了全新动力。
