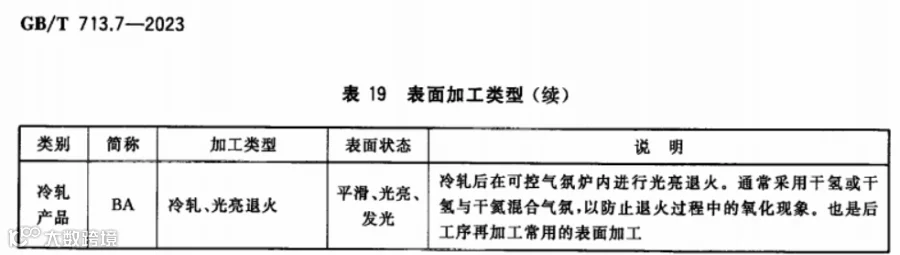

不锈钢板、钢管的光亮退火：
1、通过对炉内多段区域进行控温，并在冷却段采用强对流冷却，根据不同钢种及需要进行冷却控制，能够消除加工硬化获取满意的金相组织。
300系列奥氏体不锈钢光亮退火热处理工艺是固溶处理过程。在升温过程中使碳化物溶入奥氏体，加热温度大约在1000℃～1150℃之间，适当短时间内进行保温，使碳化物溶解于奥氏体，然后迅速冷却到 350℃以下，得到过饱和固溶体即均匀的单向奥氏体组织。这一热处理工艺的关键是快速冷却，要求冷却速度达到 55℃/s，快速通过碳化物固溶后的再析出温度区(550℃～850℃)。保温时间要尽量短，否则晶粒变粗大，影响表面光洁度。
2、能够获得无氧化光亮、耐蚀性好的表面。由于（不锈钢）光亮退火是在特定保护气氛下对带钢进行热处理，通过严格地控制炉内保护气氛，特别是保护气体的纯净度、残余氧以及露点，能将以轻微氧化的材料还原成光亮，最终获得无氧化光亮的表面。与普通退火酸洗得到的表面相比，由于没有氧化过程，减少了带钢表面的贫铬现象，其耐腐蚀性比2B板经抛光后更好。
3、光亮处理的不锈钢工件能够保持轧制表面的光洁度，可不再进行后加工而得到光亮的表面。由于光亮退火后，表面保留了原有的金属光泽，已得到了接近镜面的光亮表面，在一般要求下，可直接使用其表面最终工件表面。而无需加工，大大节约抛光成本。
4、由于光亮退火后的不锈钢工件不需要再进行酸洗或类似的处理，不使用酸等各种介质，不存在酸洗造成的环境污染问题。

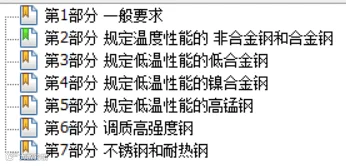

GBT713.1-2023 承压设备用钢板和钢带 第1部分：一般要求.pdf
GBT713.2-2023 承压设备用钢板和钢带 第2部分：规定温度性能的非合金钢和合金钢.pdf
GB-T 713.3-2023.PDF 承压设备用钢板和钢带 第3部分：规定低温性能的低合金钢
GB-T 713.4-2023.PDF 承压设备用钢板和钢带 第4部分：规定低温性能的镍合金钢
GB-T 713.5-2023.PDF 承压设备用钢板和钢带 第5部分：规定低温性能的高钢
GB-T 713.6-2023.PDF 承压设备用钢板和钢带 第6部分：调质高强度钢
GB-T 713.7-2023.PDF 承压设备用钢板和钢带 第7部分：不锈钢和耐热钢
GBT713.1～7-2023 承压设备用钢板和钢带.pdf
消息来源：“阿斯米”公众号
