安全阀如何配管？

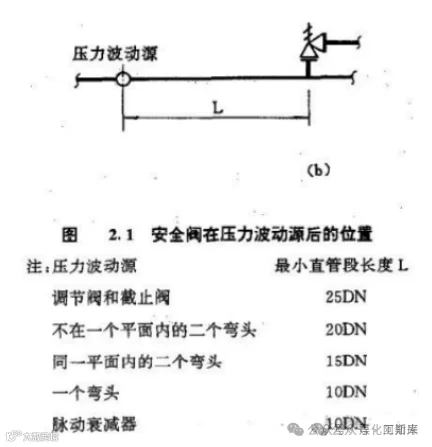

2.2  排入大气的安全阀出口管道

1  安全阀的排放口不宜对着操作面设置。对于水蒸汽、空气等无毒介质的安全阀排放口，应高出室外平台3m或以上。除上述介质外的安全阀排放口的设置应符合“化工装置设备布置设计工程规定”(HG20546.2)的要求。排放管应注意靠近可支承的结构。

2  对于排放烃类气体的安全阀出口管道，应设置灭火用的蒸汽管或氮气管，并在地面或楼面上控制。重组份气体的安全阀出口管道应接火炬管道。

3  对于气体安全阀出口管，应在弯头的最低处开一泪孔(ф6~ф10mm)，必要时接上小管道将凝液排往安全的地方。

4  安全阀出口管弯头多，压降过大时应提交系统专业确认，以免影响排放量。

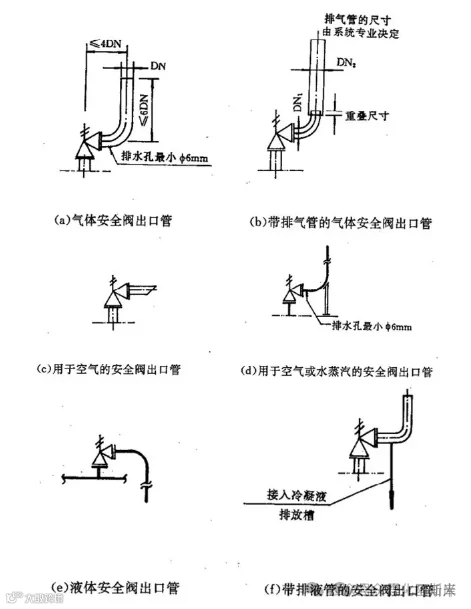

5  安全阀出口管道的布置，见图2.2安全阀出口管。其中，图2.2(b)带排气管的气体安全阀出口管要有足够的重叠尺寸，以防止由于反力和位移的影响，使弯头出口脱出放空管。

2.3  排入封闭系统的安全阀出口管道

1  安全阀出口管排入封闭系统的总管时，应坡向总管及分离罐，并避免有袋形的配管。

2  对于干气系统，出口管道不一定要有坡度。对于非干气系统，安全阀应安装在高于排放总管的位置。

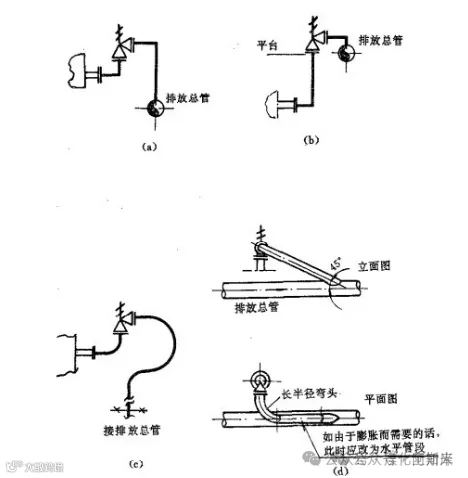

3  排入封闭系统的安全阀出口管道的布置见图2.3排入封闭系统的安全阀出口管。

2.4 安全阀的排放反力

1  安全阀的布置应能够承受排放时的反力及方便设支架。反力值通常由系统专业提供，必要时可按“安全阀的设置和选用”(HG/T20570.2)第14章中公式复核。

2  排入大气的安全阀出口管带有弯头时，应使受反力时垂直管不致于因受力矩过大而被推倒。

3  对于安全阀排放压差较大的管道，应设置合理的支架，必要时需设置减振支撑架。

2.5  安全阀与切断阀、爆破片的使用

      1  根据PI图，在安全阀前设有切断阀或爆破片时，必须在该阀旁注明“C.S.O”(未经批准不得关闭)字样，这时安全阀的典型配管如图所示。

      2  安全阀与切断阀、爆破片、手动泄压阀以及压力表等联用时，其压力等级与安全阀管道等级应相同。
