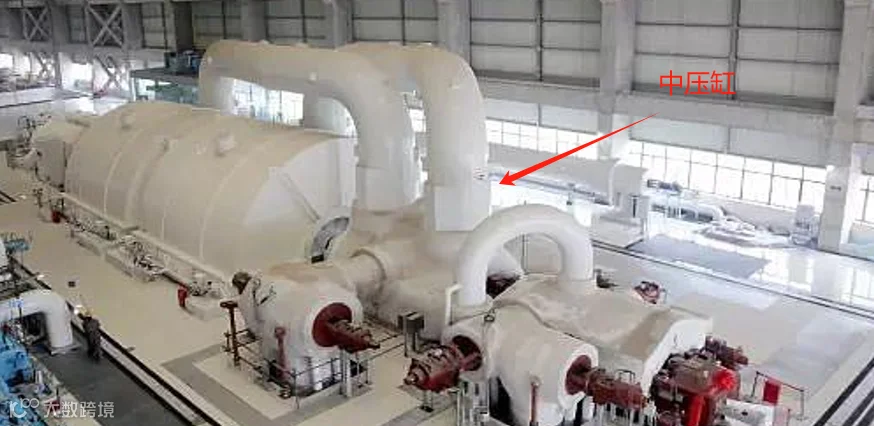

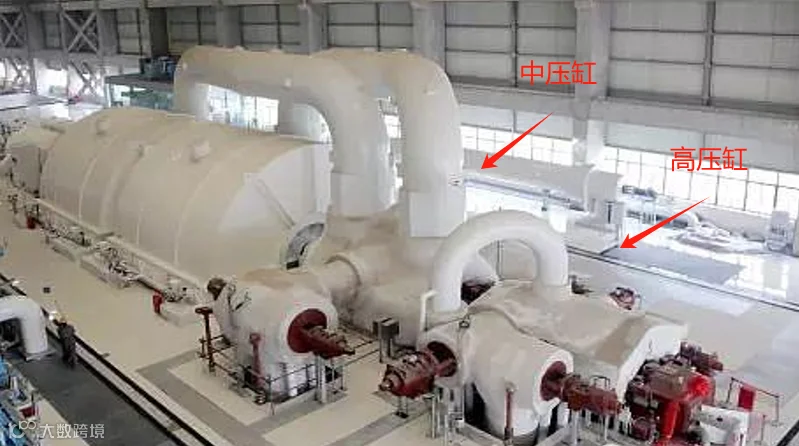

电厂锅炉的汽水流程是热能转换为蒸汽动能的过程，目标是将给水加热为高温高压蒸汽，驱动汽轮机，然后带动发电机发电。以下是超临界直流锅炉汽水流程和烟气流程的详细解析：
汽水流程：

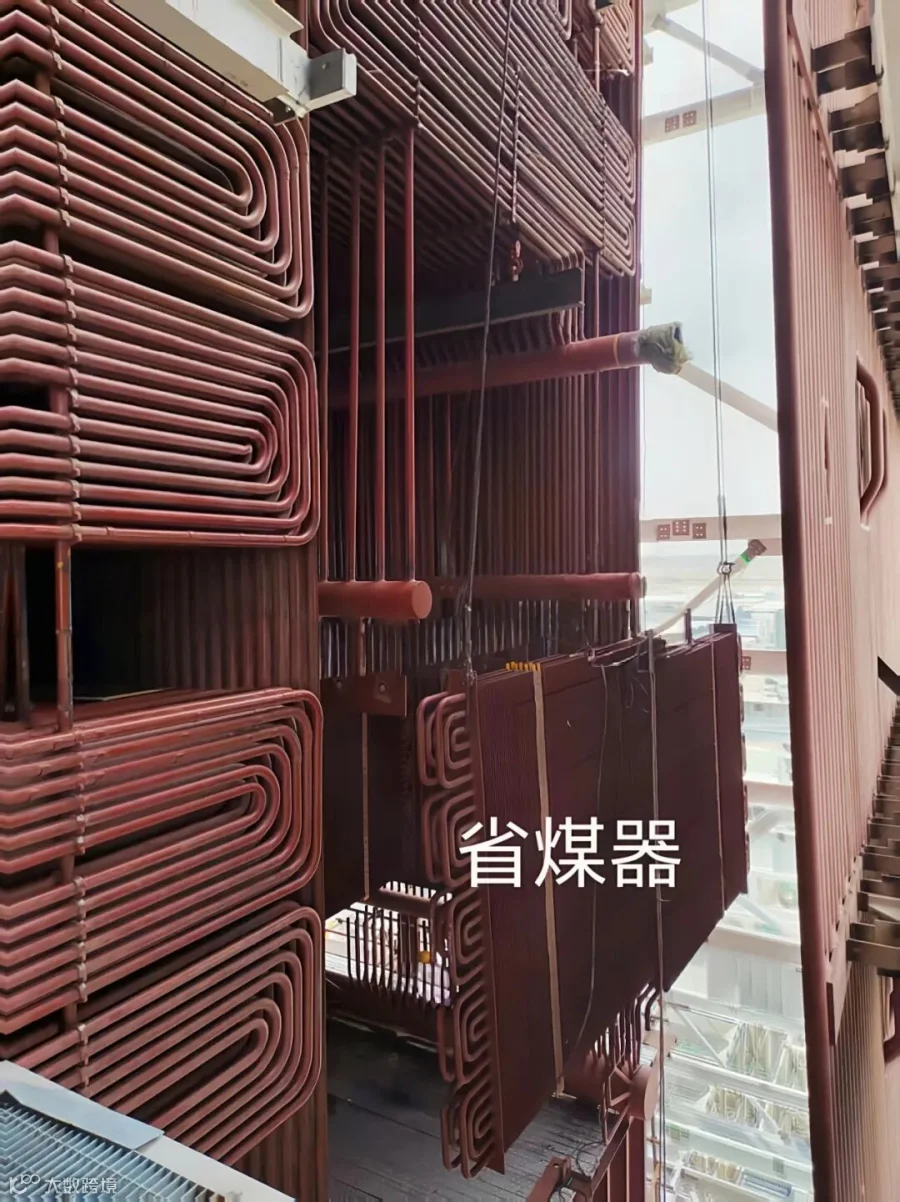

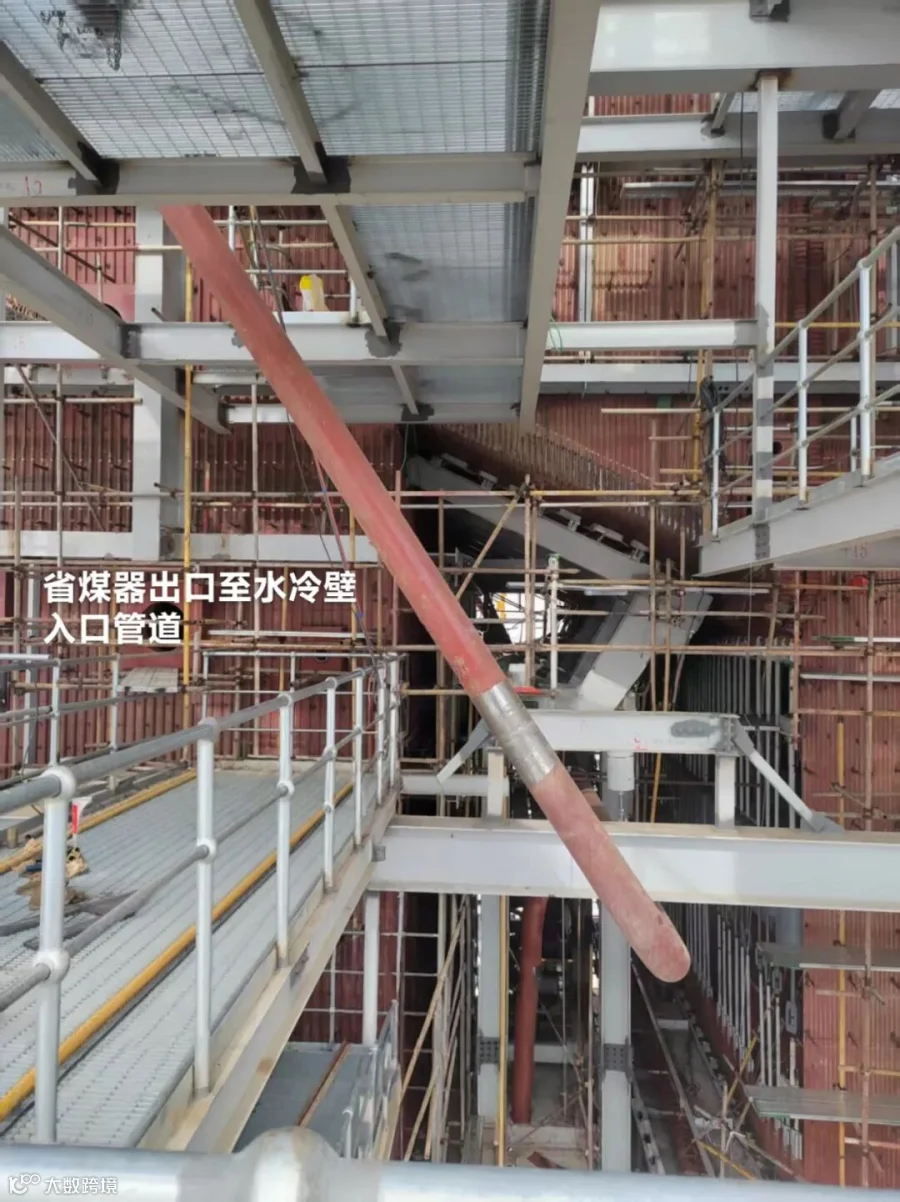

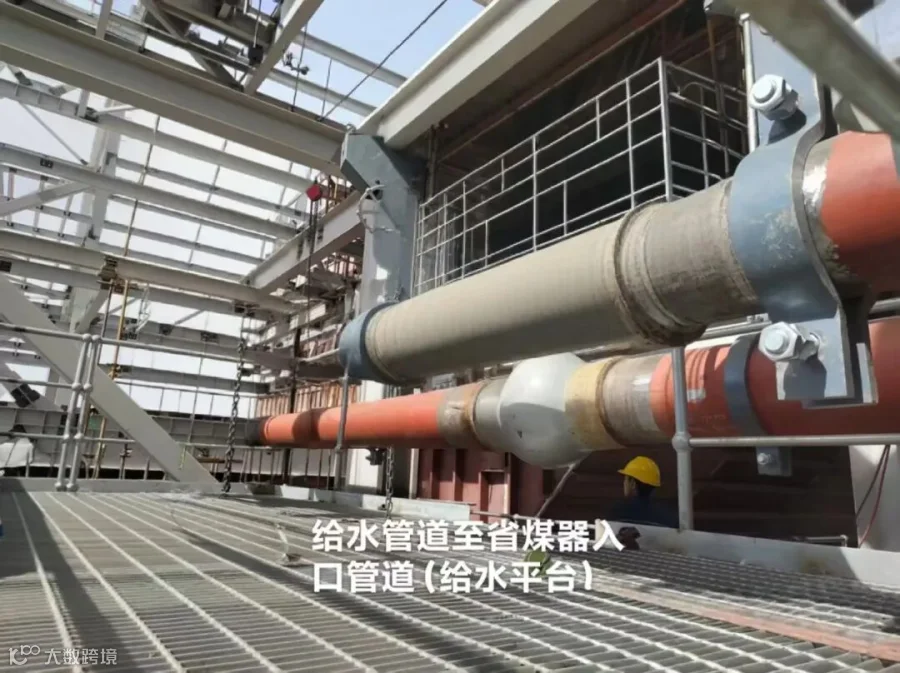

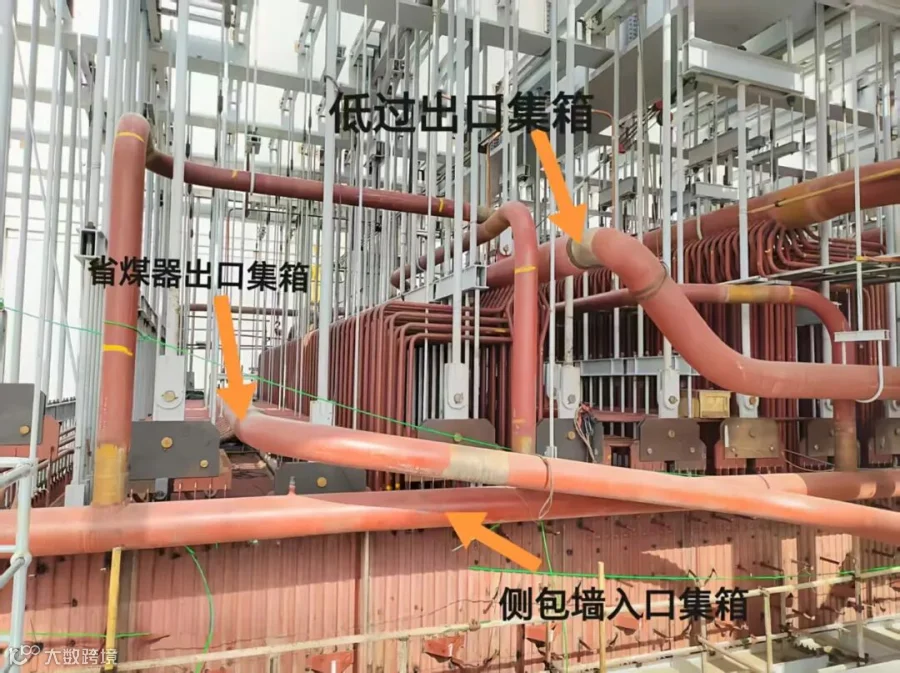

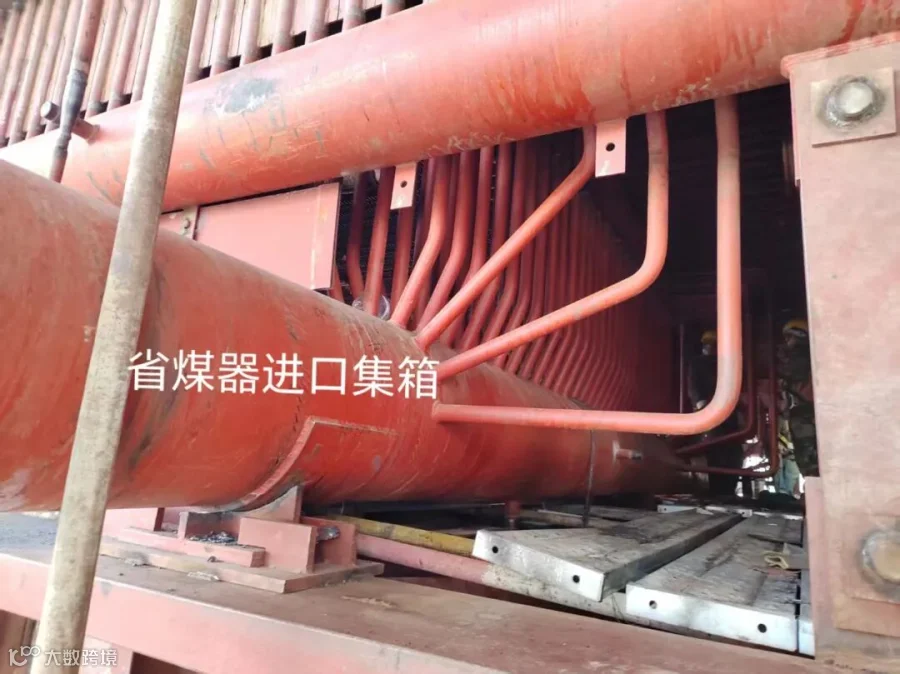

第一部分：锅炉给水→分级省煤器进口集箱→分级省煤器管组及集箱→后烟井处省煤器进口集箱→省煤器管组、中间集箱和悬吊管→省煤器出口集箱。

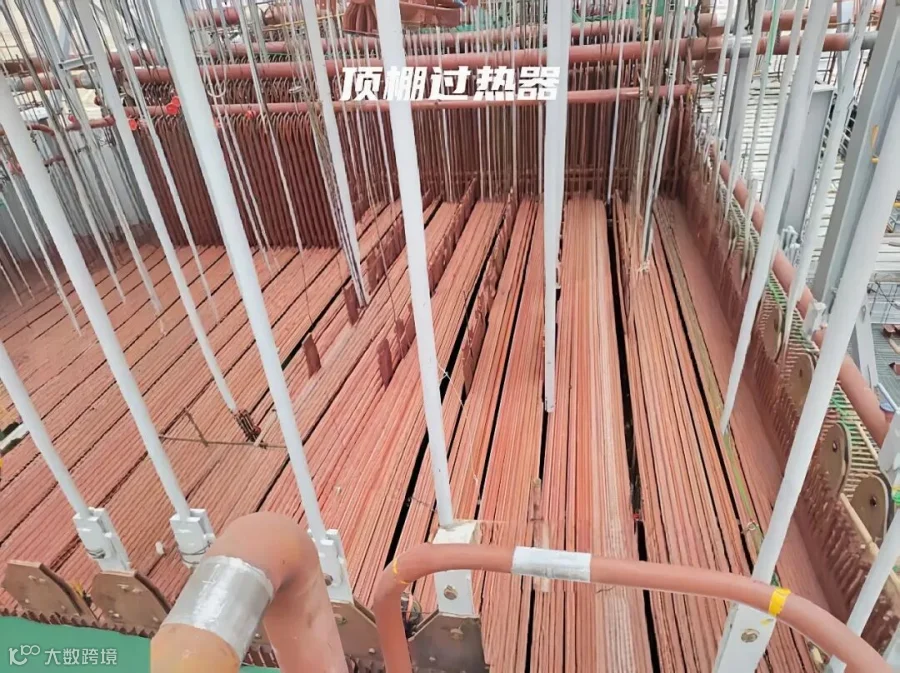

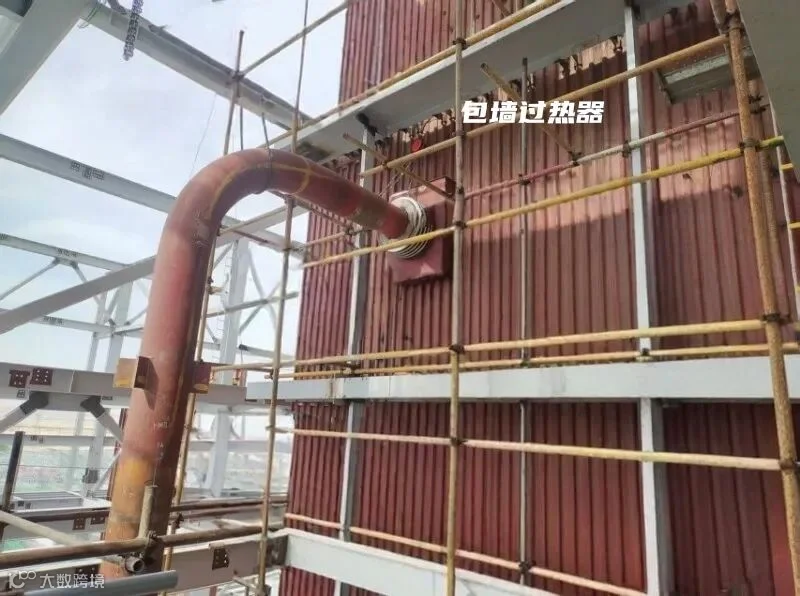

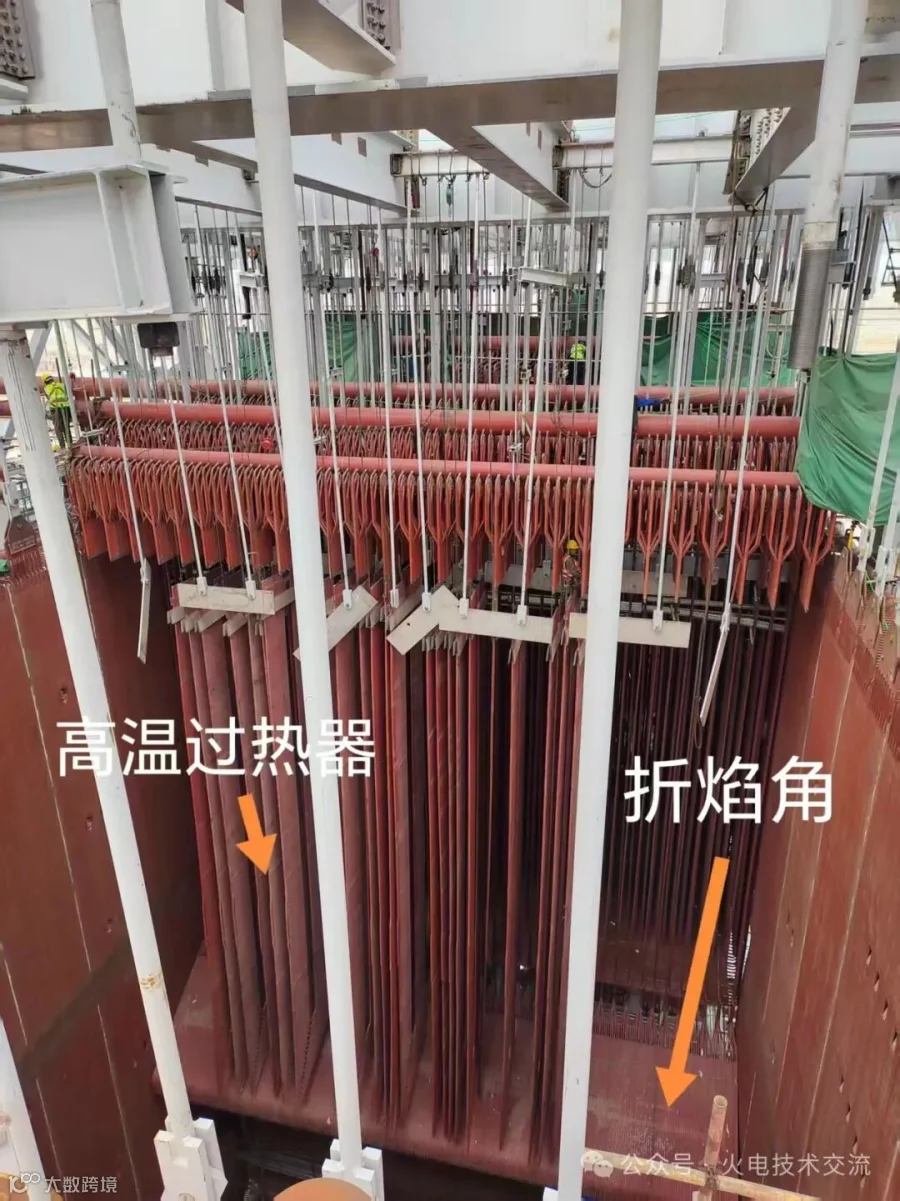

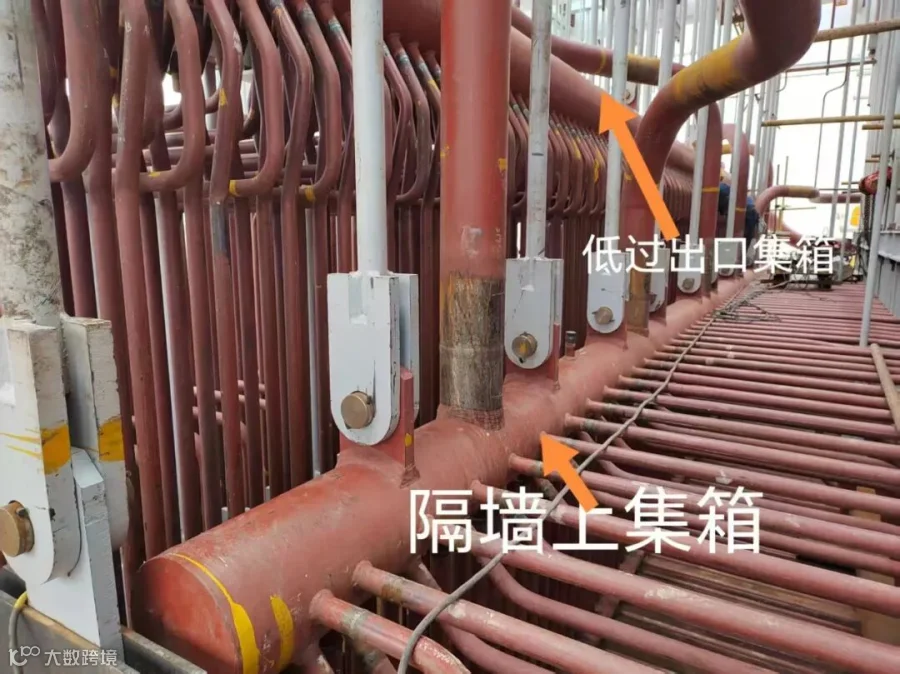

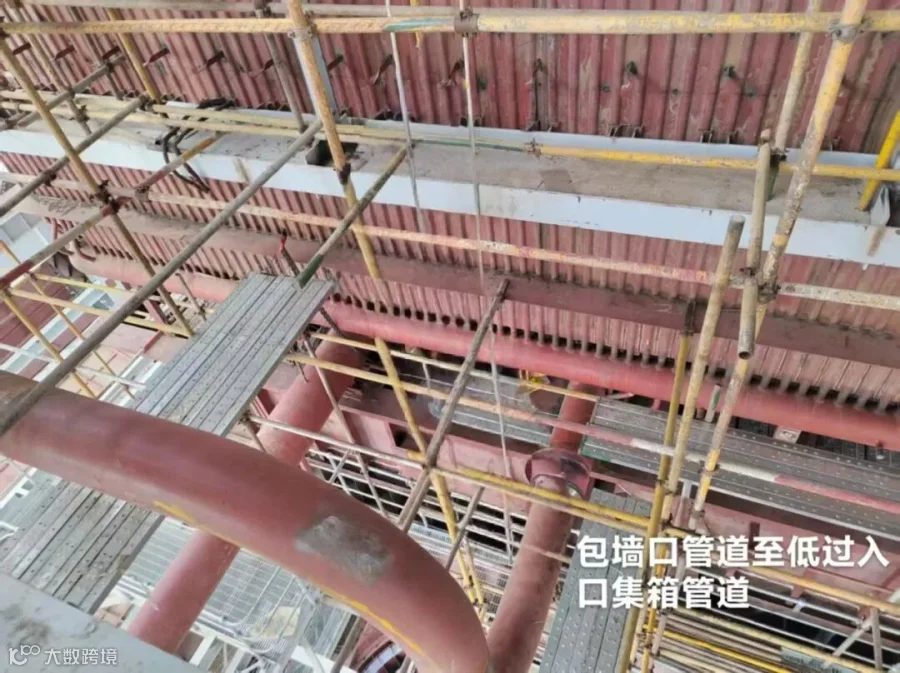

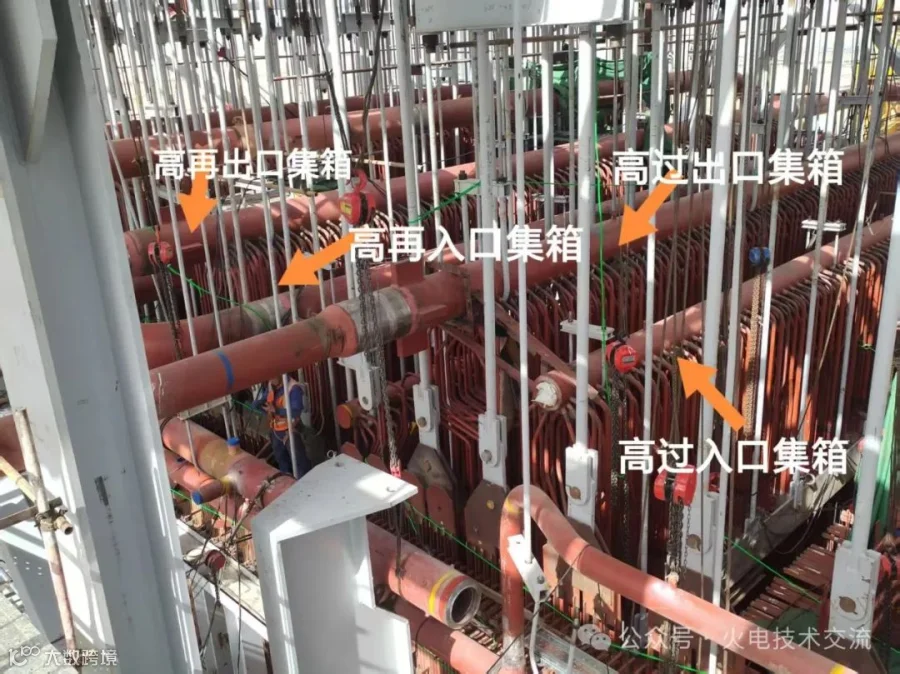

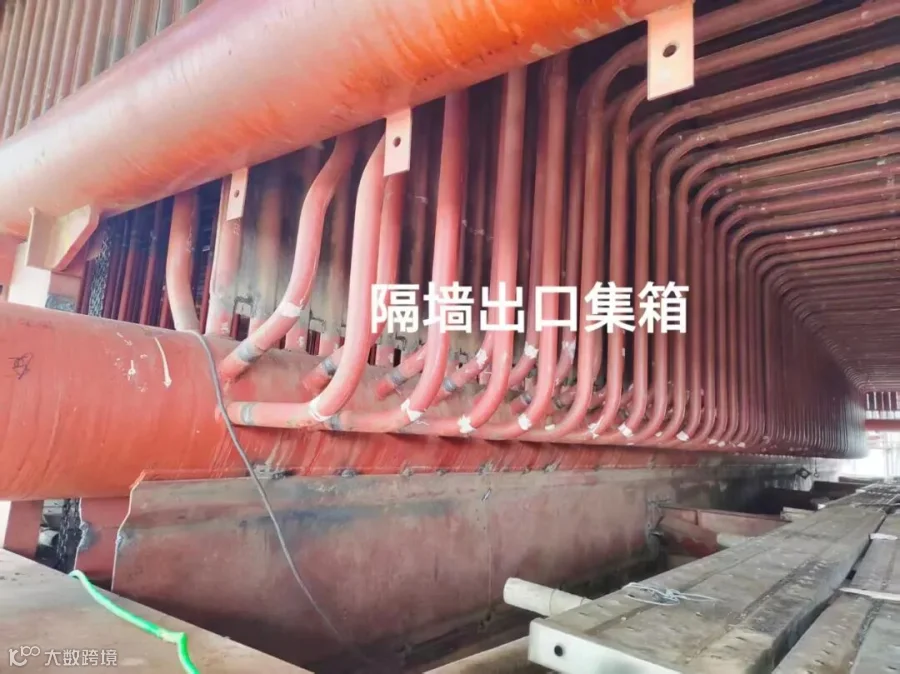

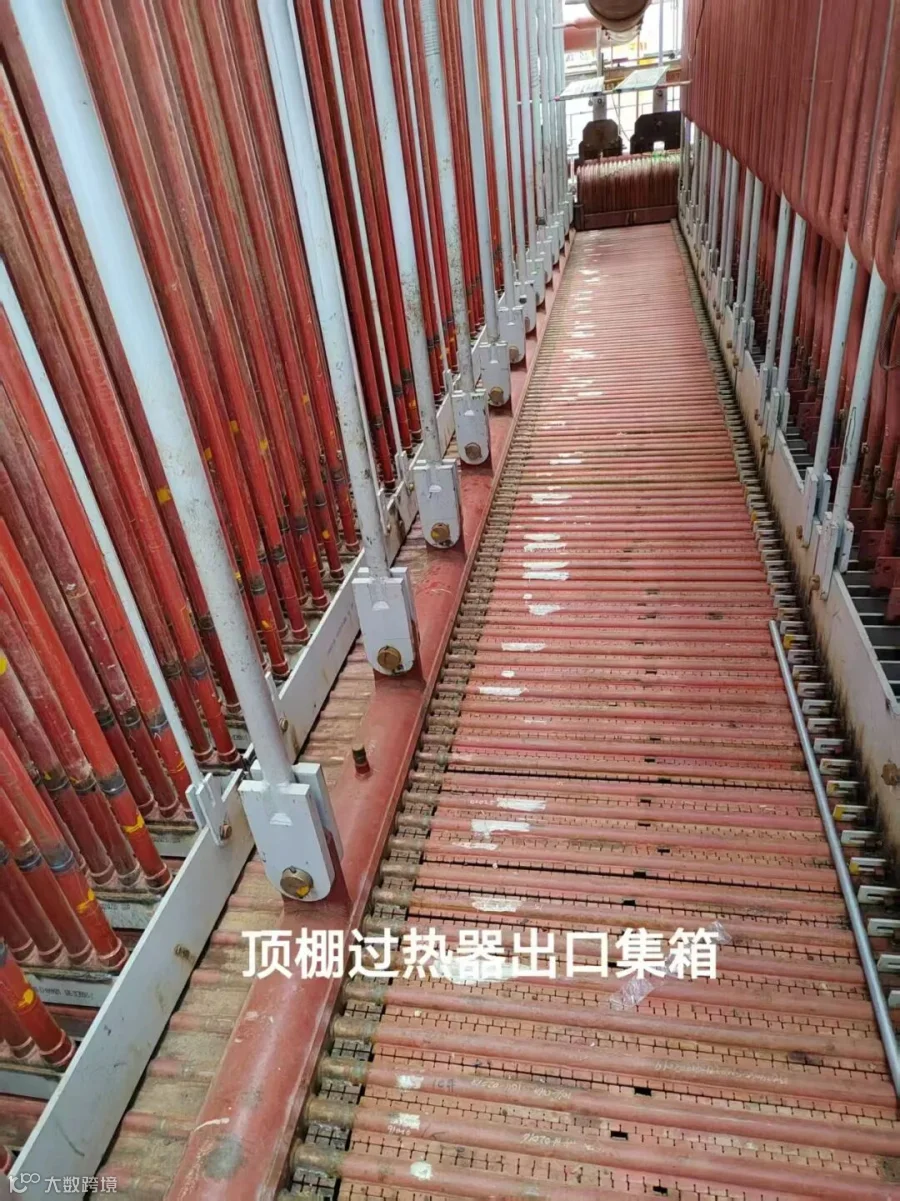

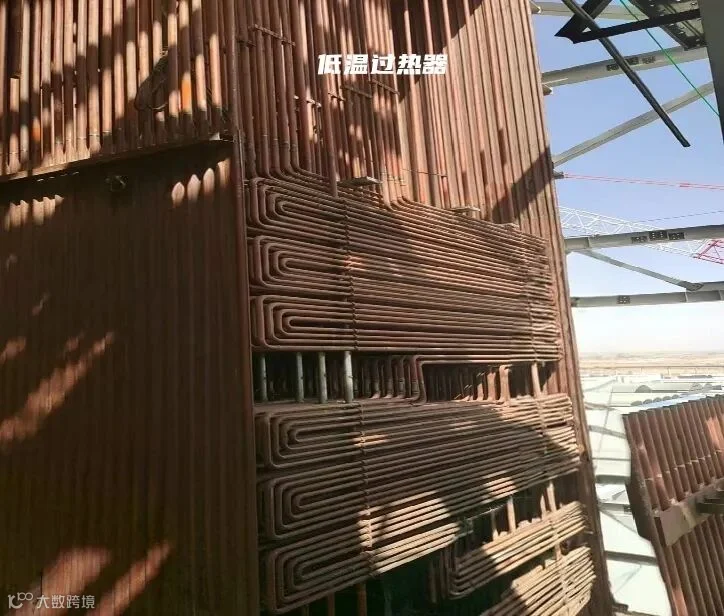

顶棚过热器、包墙过热器/分隔墙过热器、低温过热器、分隔屏过热器、后屏过热器及高温过热器。
屏式过热器 → 位于炉膛上部。

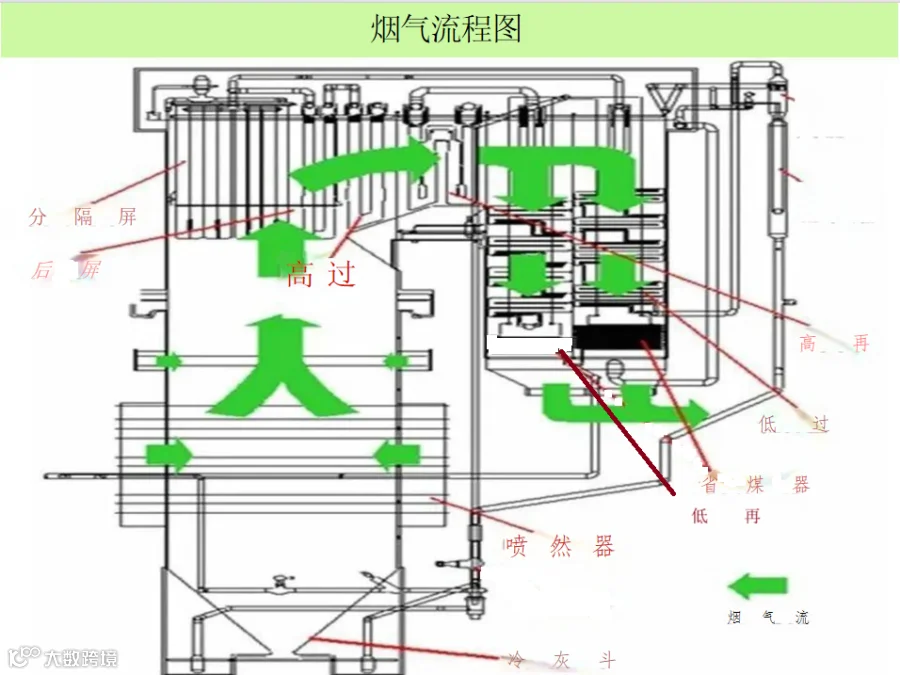

烟气流程：

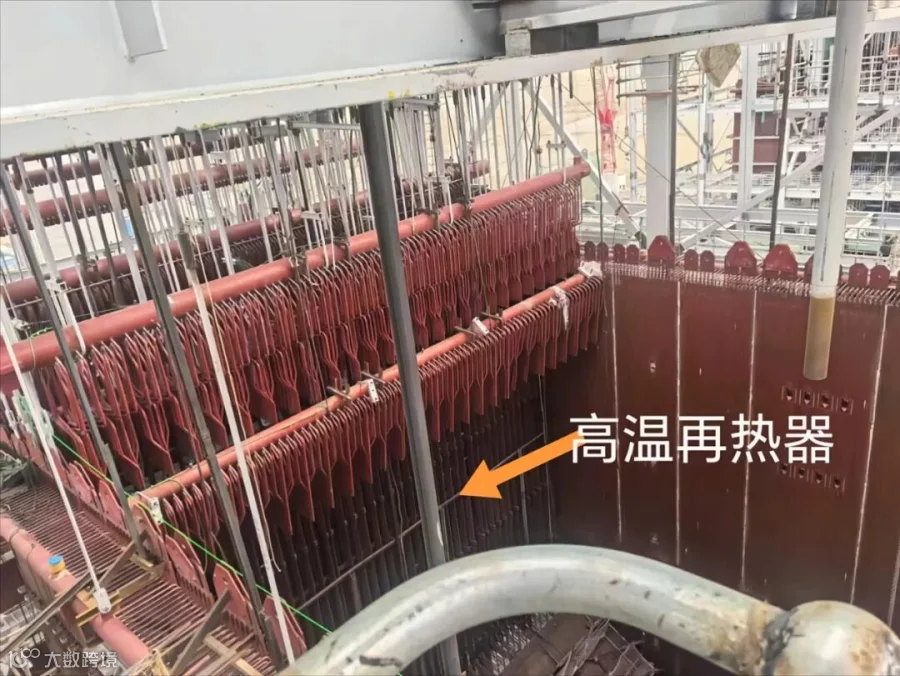

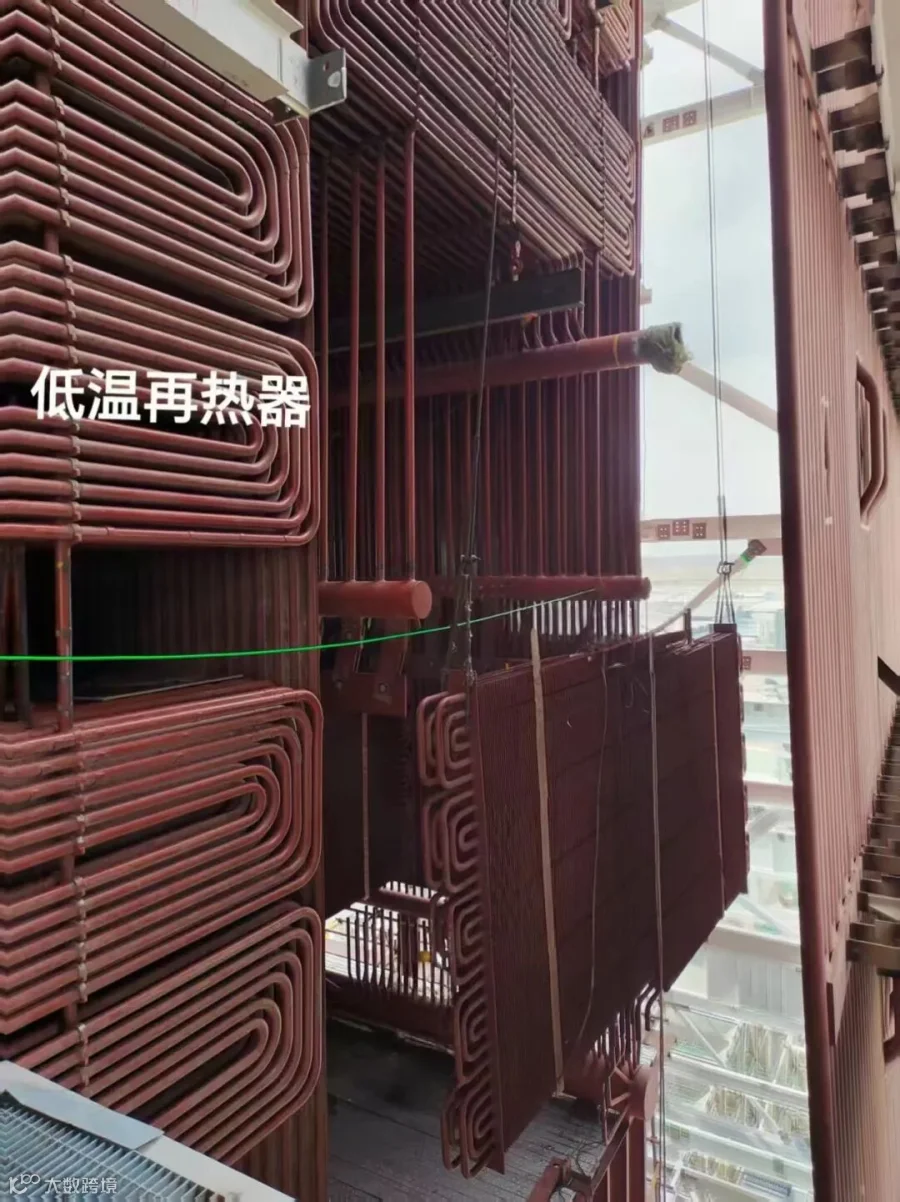

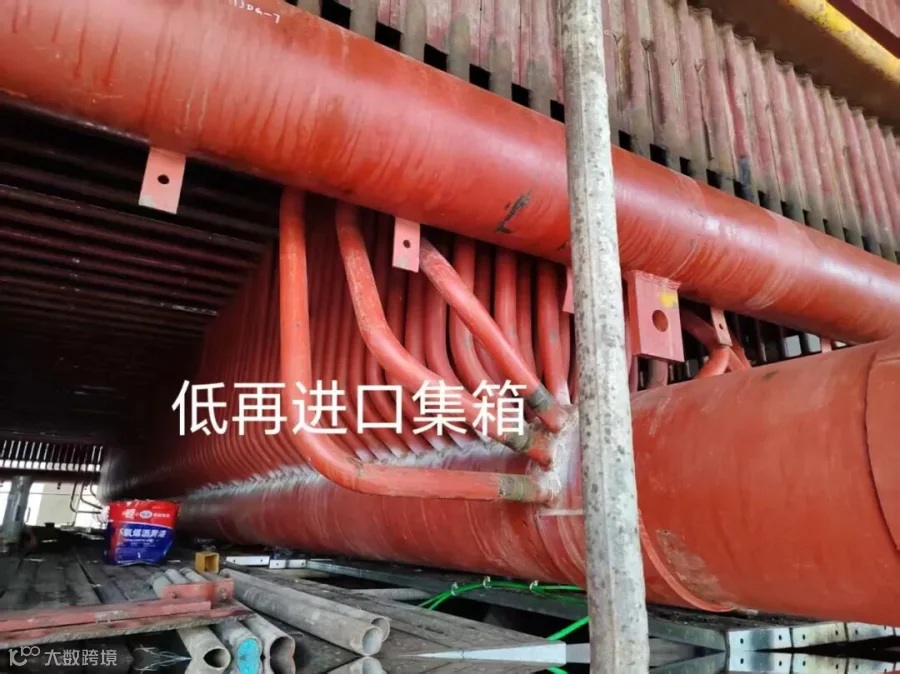

燃烧器喷出的火焰→炉膛上部→分隔屏过热器→后屏过热器→高温过热器→高温再热器→尾部转向室→分隔墙分成的前、后两个尾部烟道竖井→低温再热器→→低温过热器→省煤器→分配挡板、连接烟道→回转式空气预热器→电气除尘器→引风机。
