超临界锅炉的结构特点

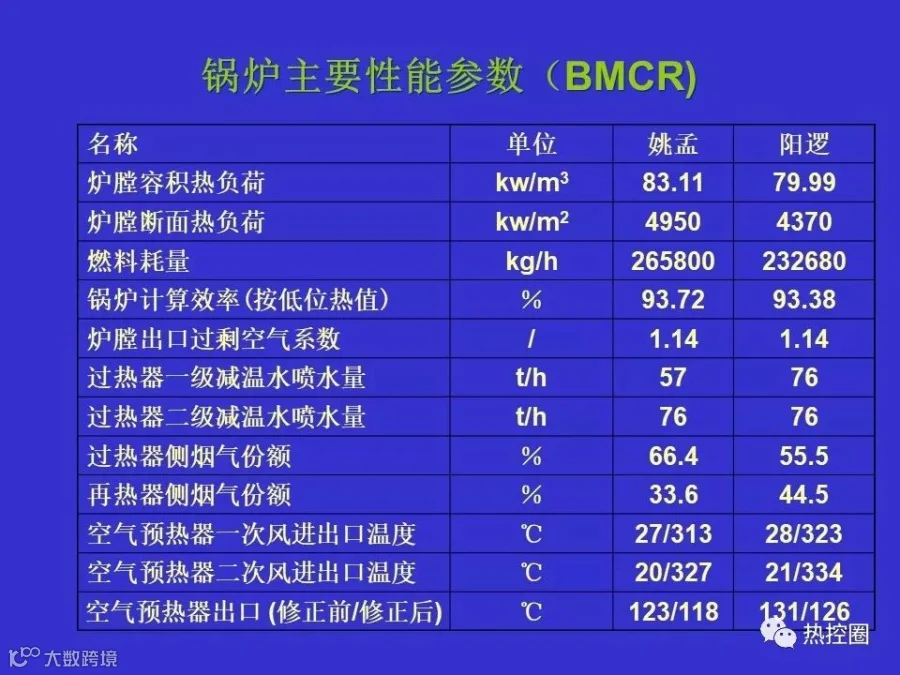

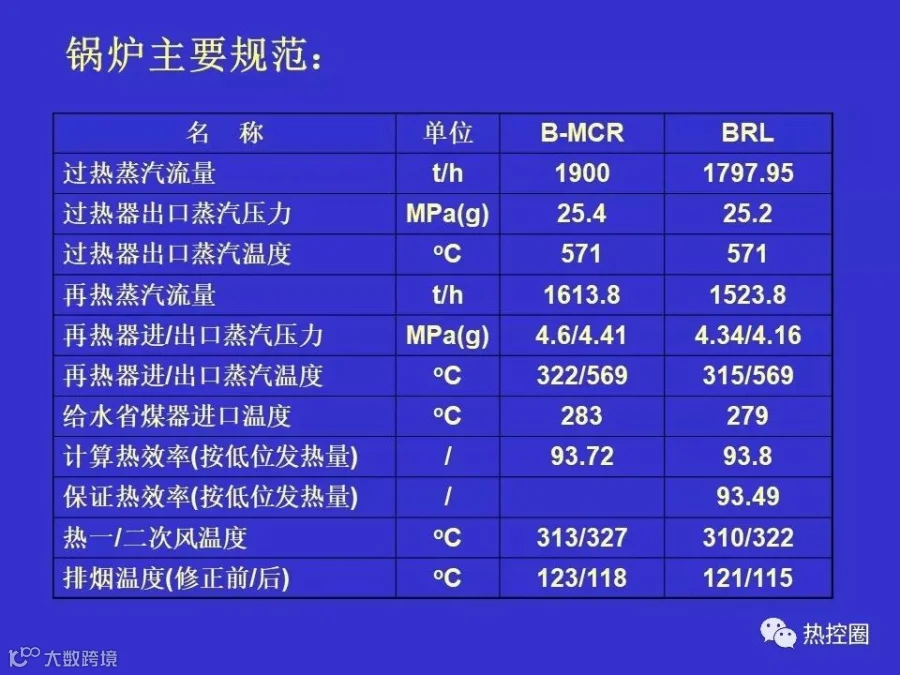

1.超超临界锅炉主要参数

我国超超临界机组，汽轮机进汽参数为25MPa，相应锅炉的设计参数为25.25MPa，主热、再热蒸汽温度分别为605℃和603℃。

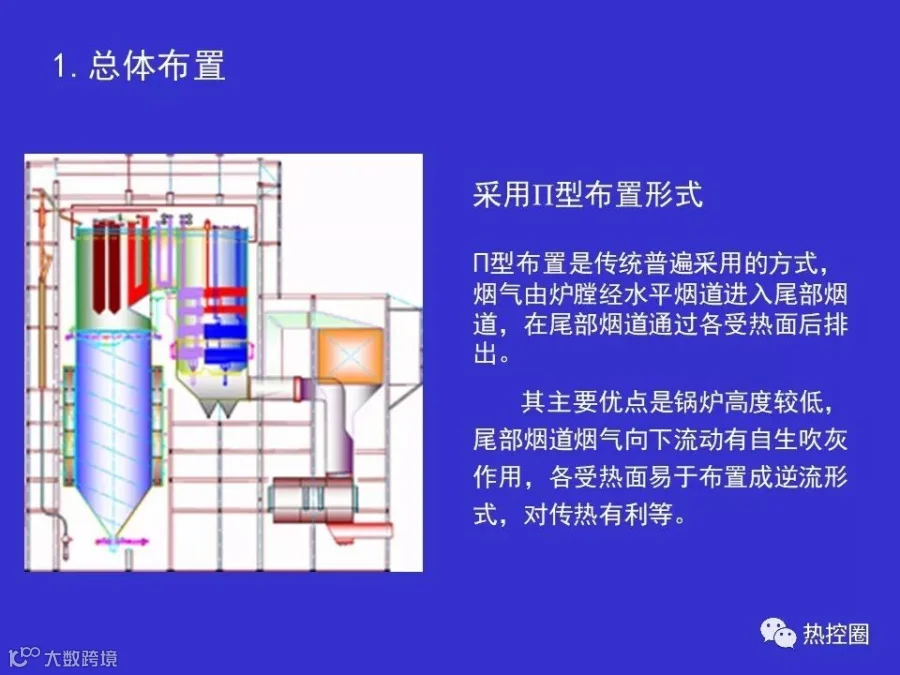

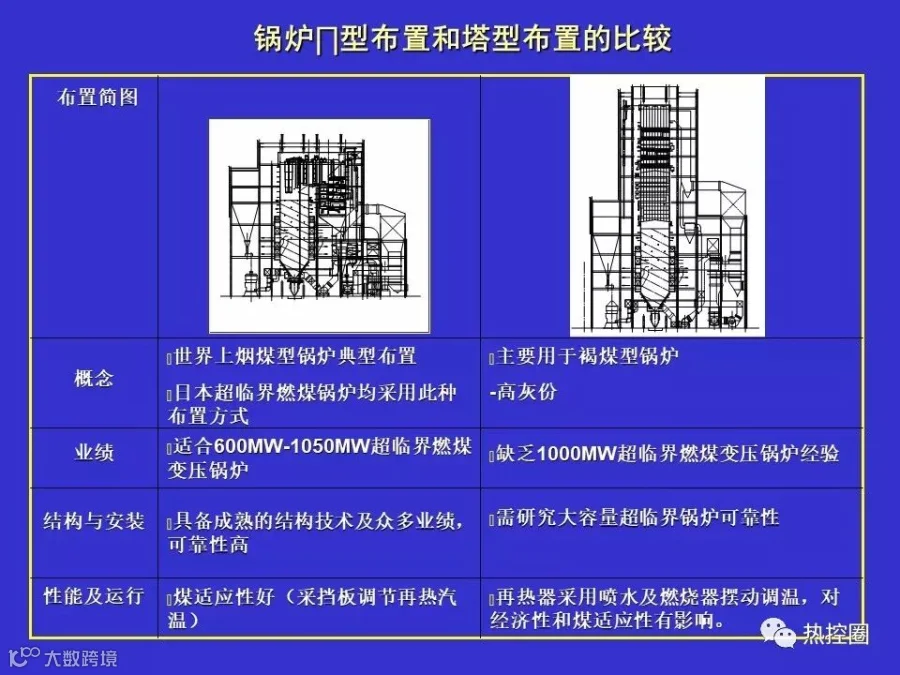

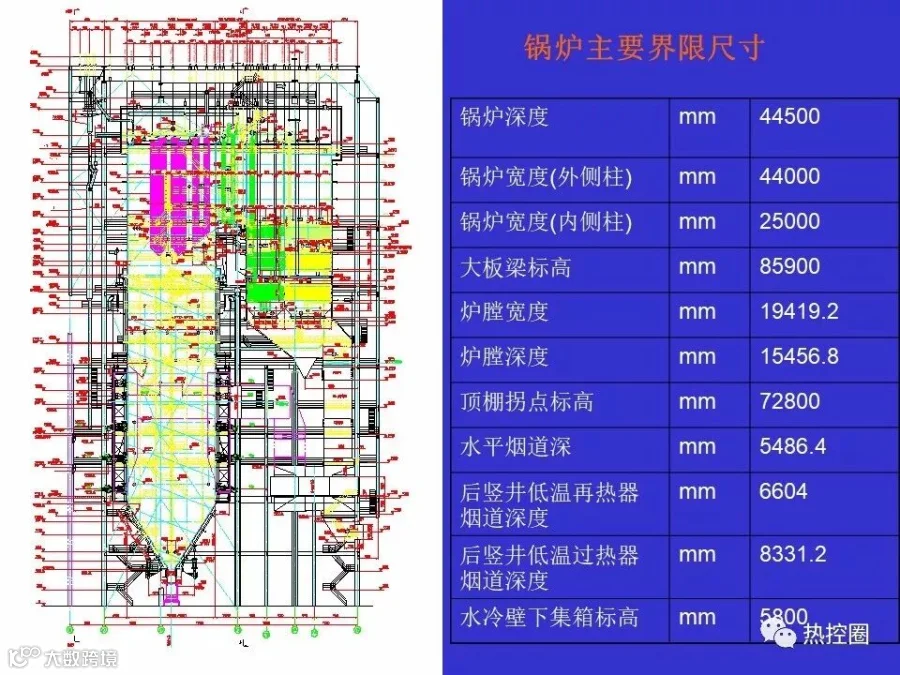

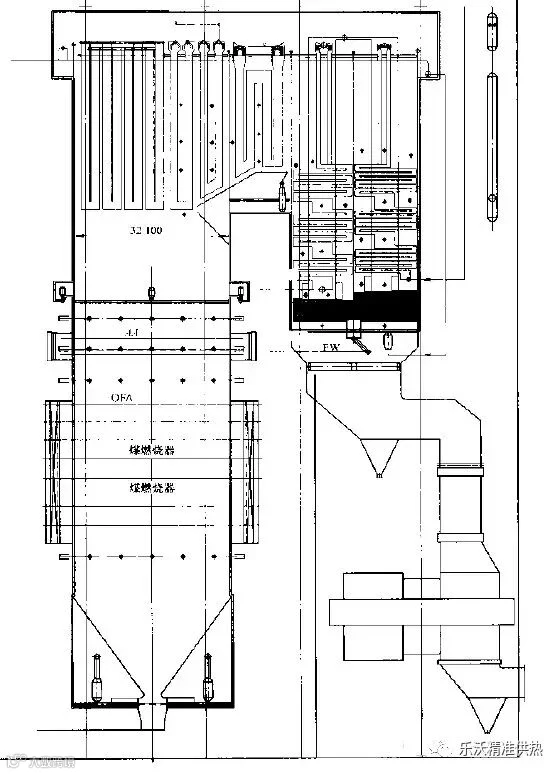

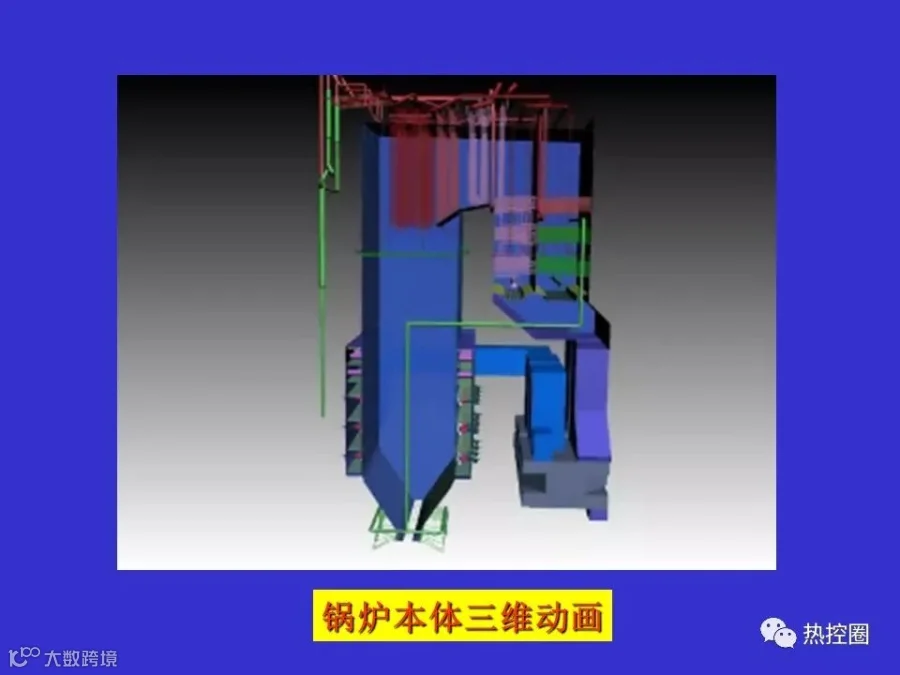

2.炉型

超超临界锅炉的整体布置主要采用π型和塔式两种。国产600M、V超超临界机组全部采用π型布置，1000MW超超临界机组锅炉哈锅、东锅采用H型布置。上锅采用π型和塔式两种口

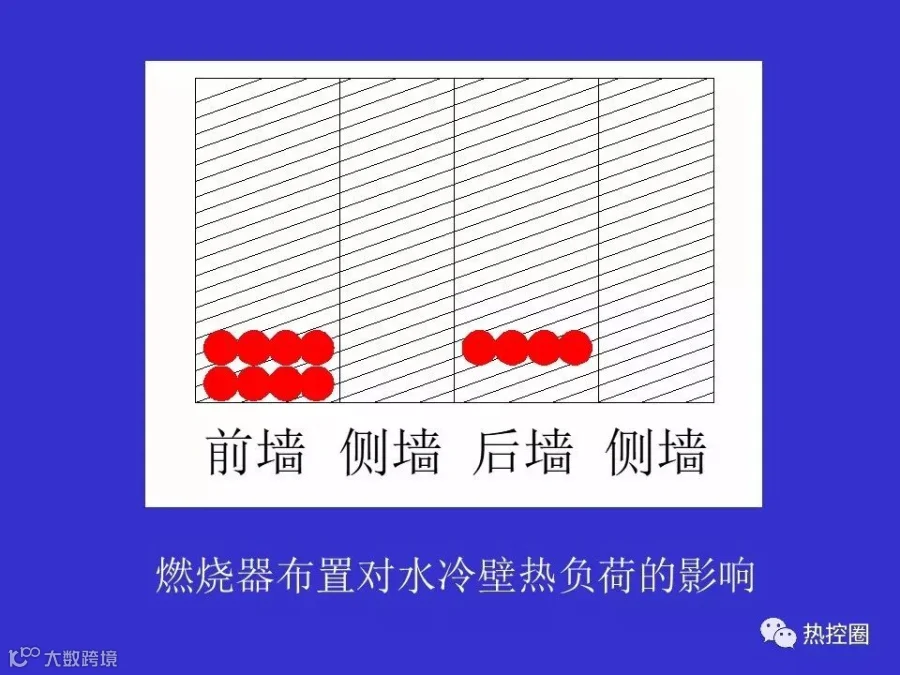

3.燃烧方式

根据燃烧器结构和布置的不同，主要有切向燃烧和墙式对冲燃烧两种。墙式对冲燃烧主要是前后墙对冲燃烧方式，切向燃烧有四角、六角、八角燃烧方式和单炉膛双切圆燃烧方式。

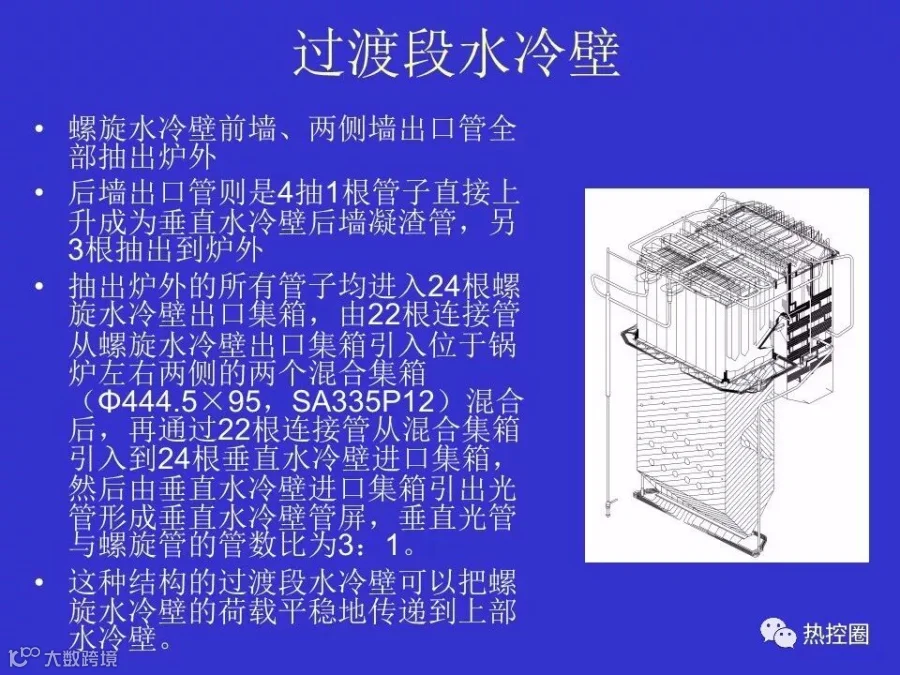

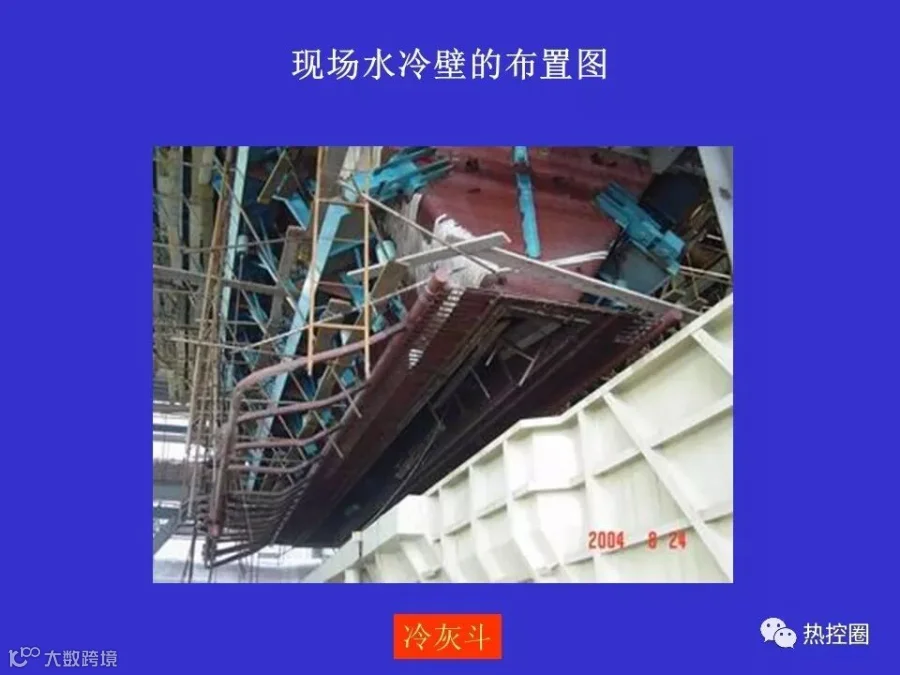

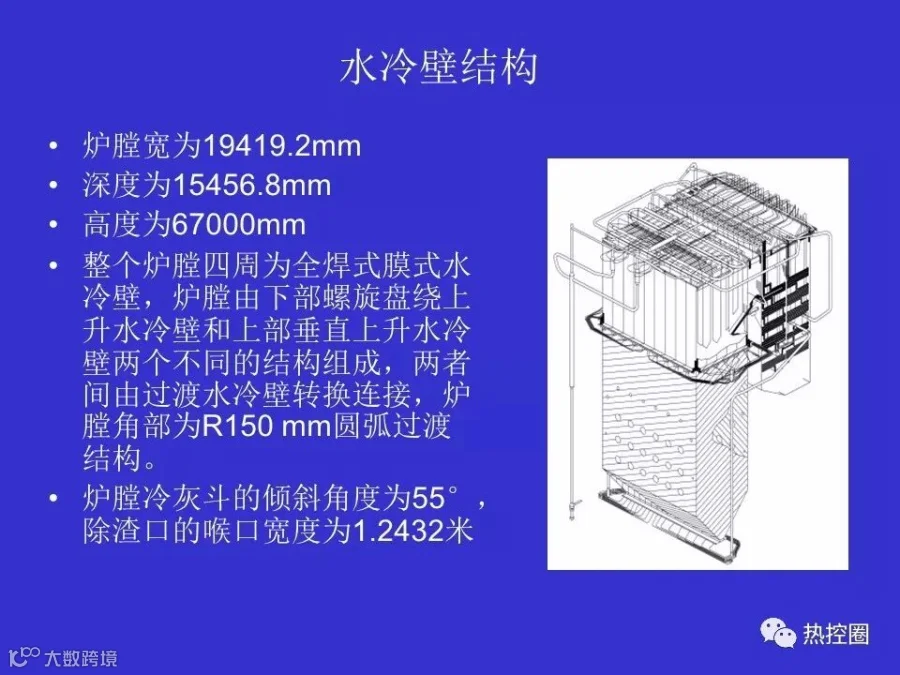

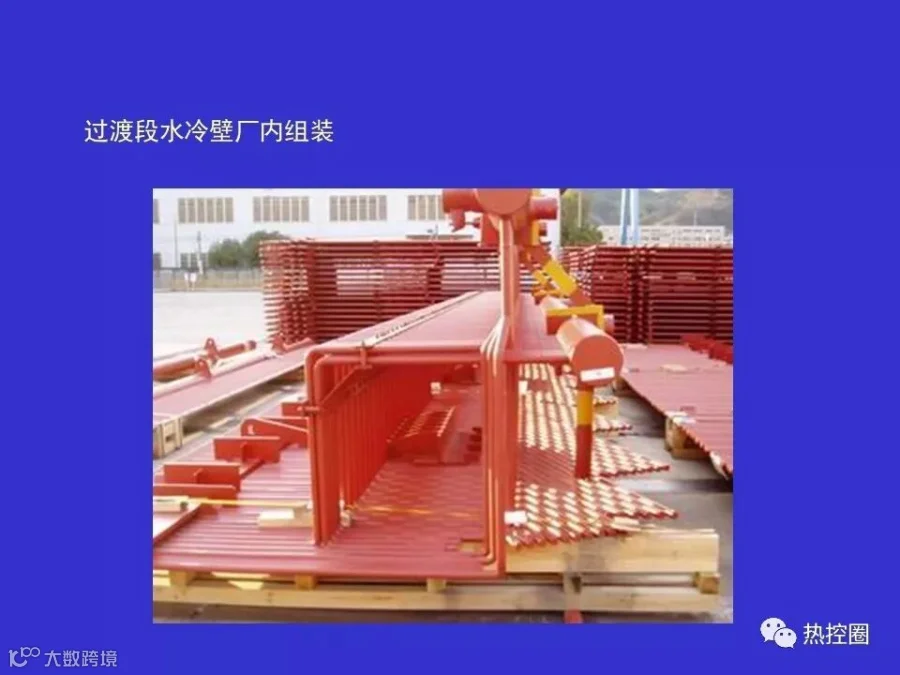

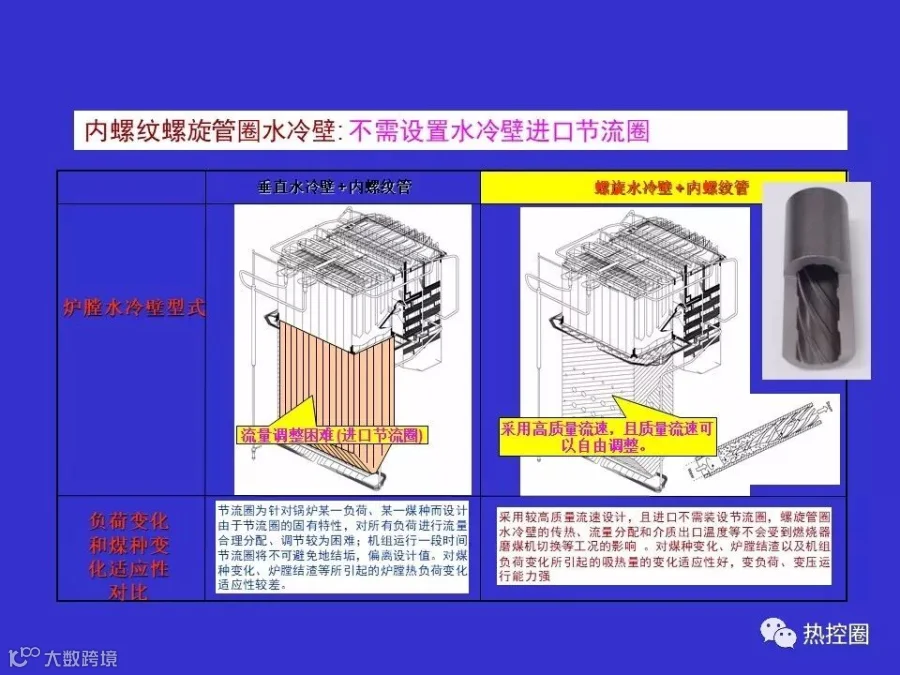

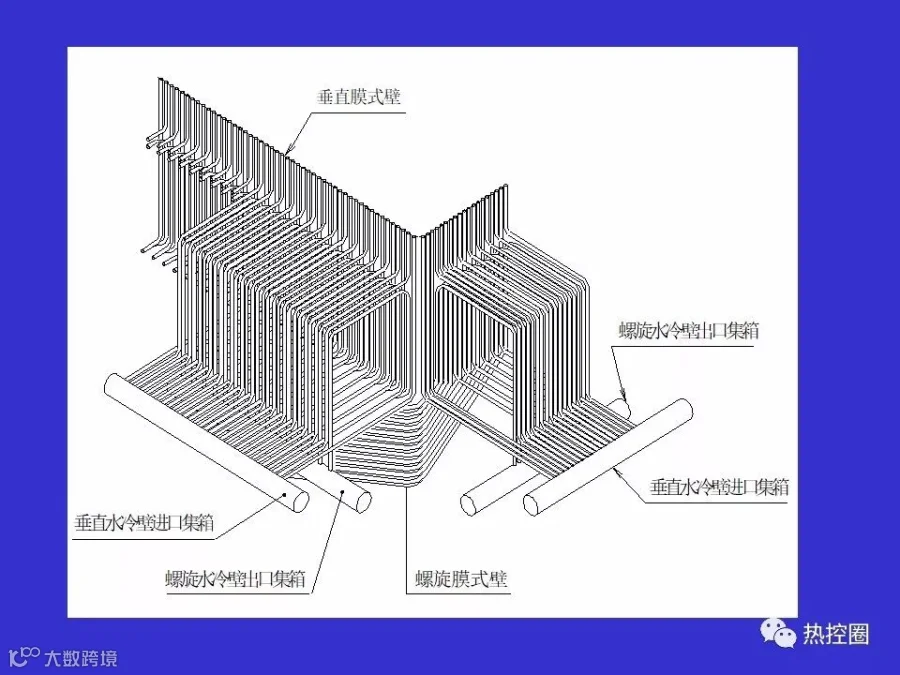

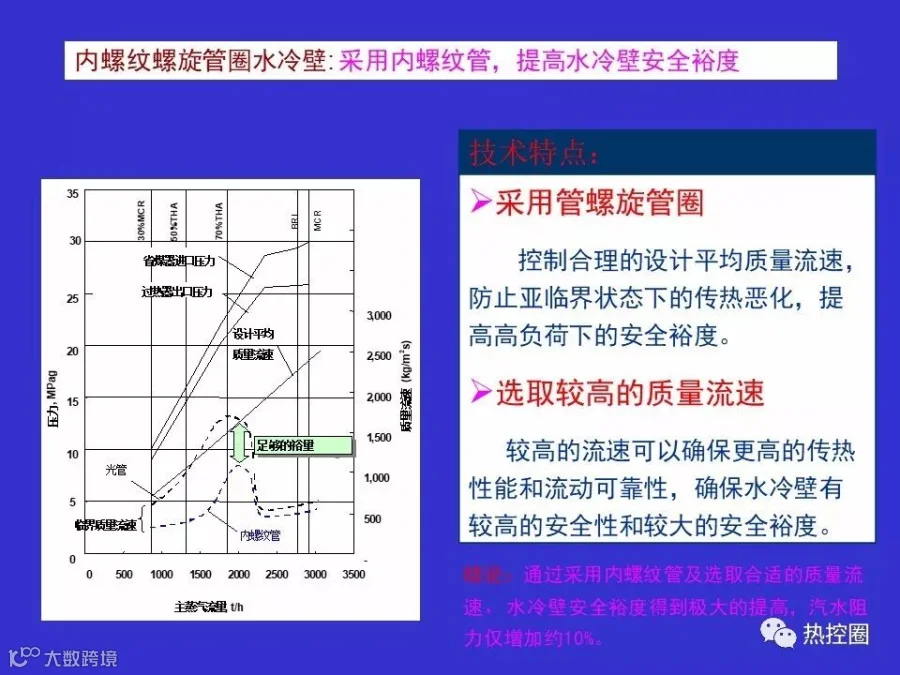

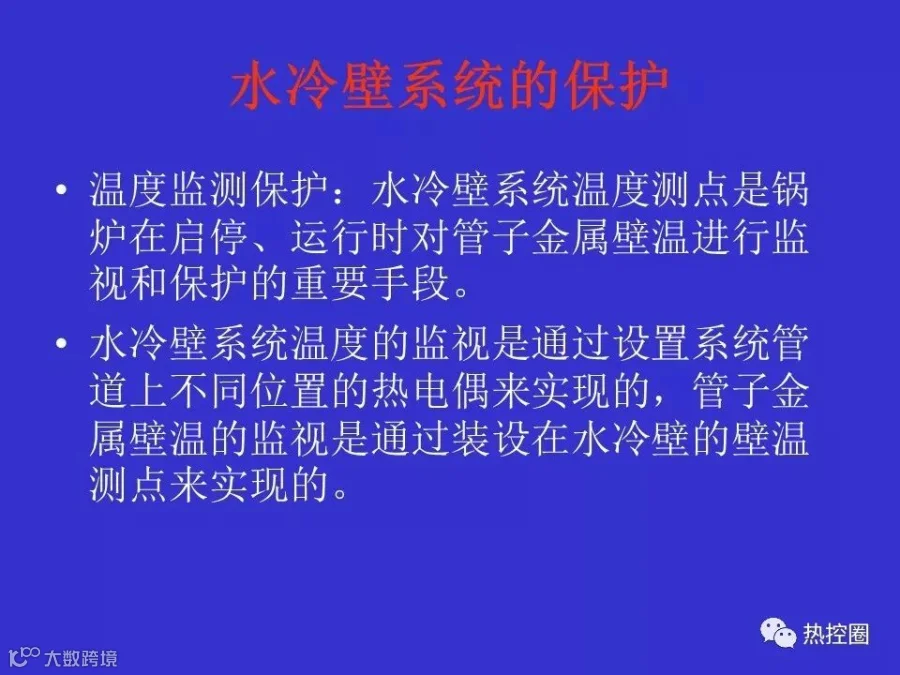

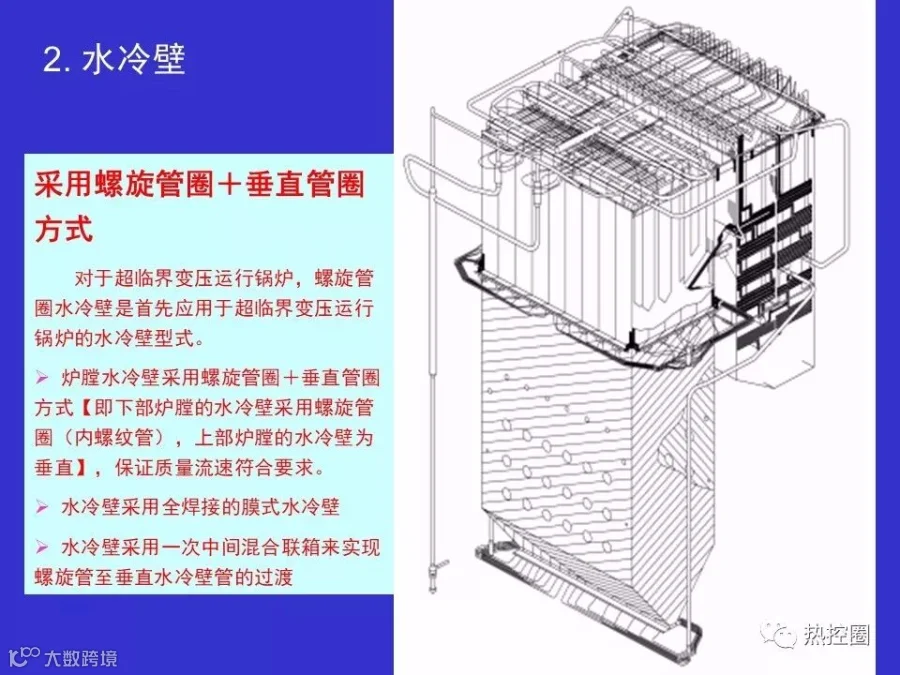

4.水冷壁

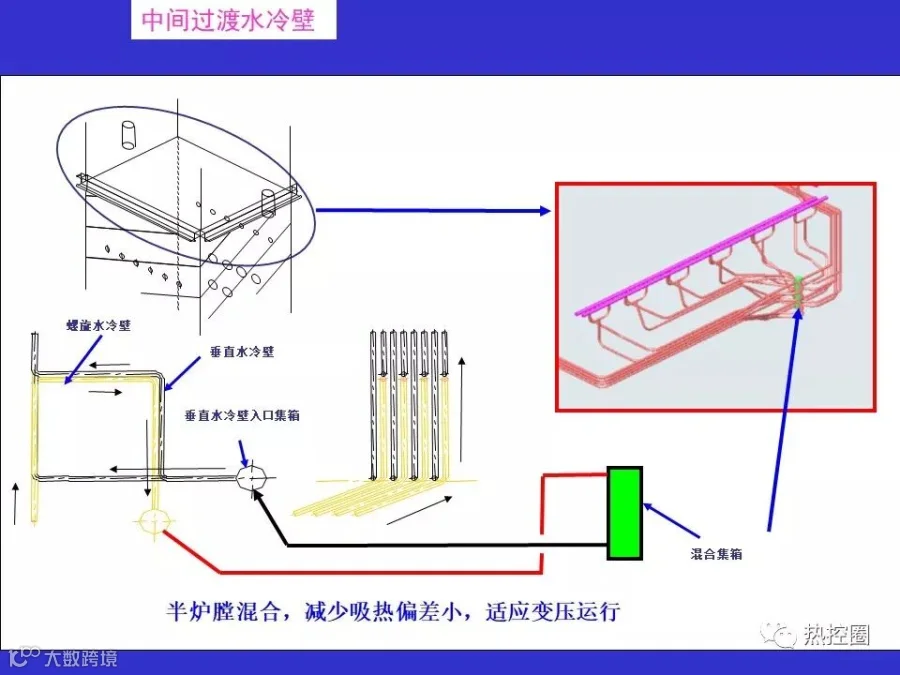

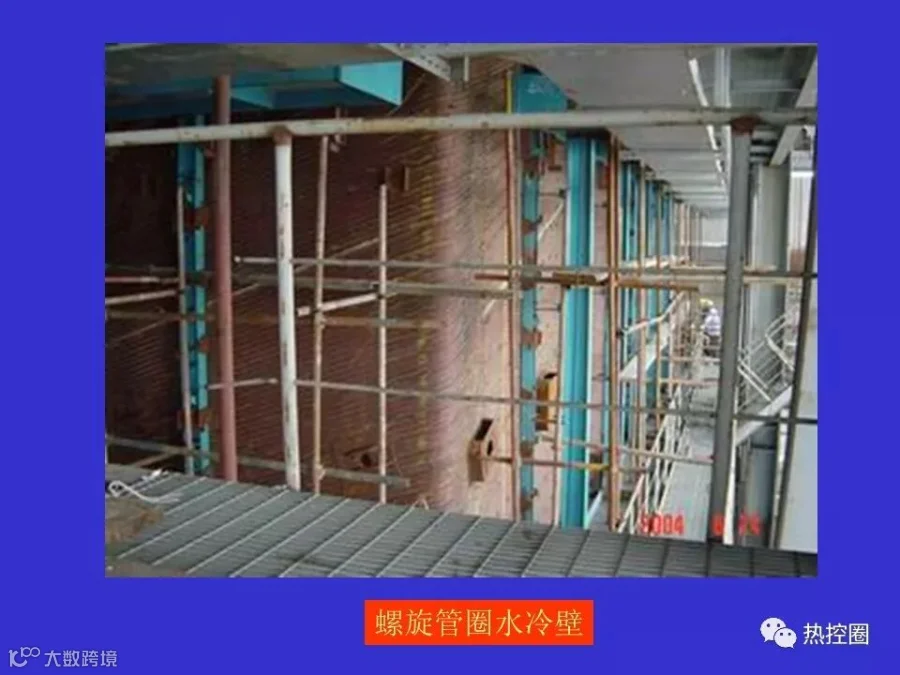

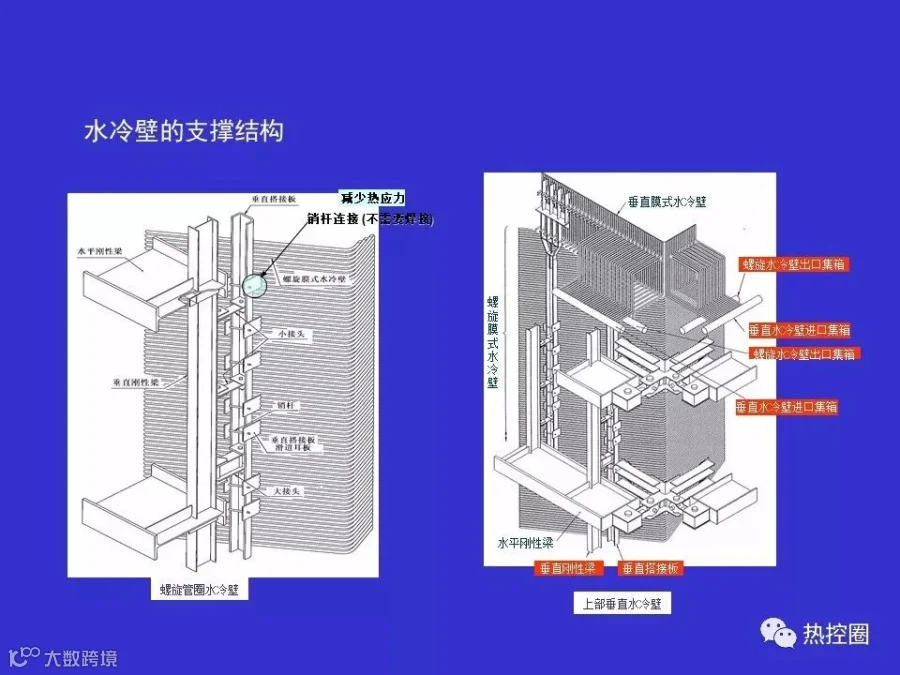

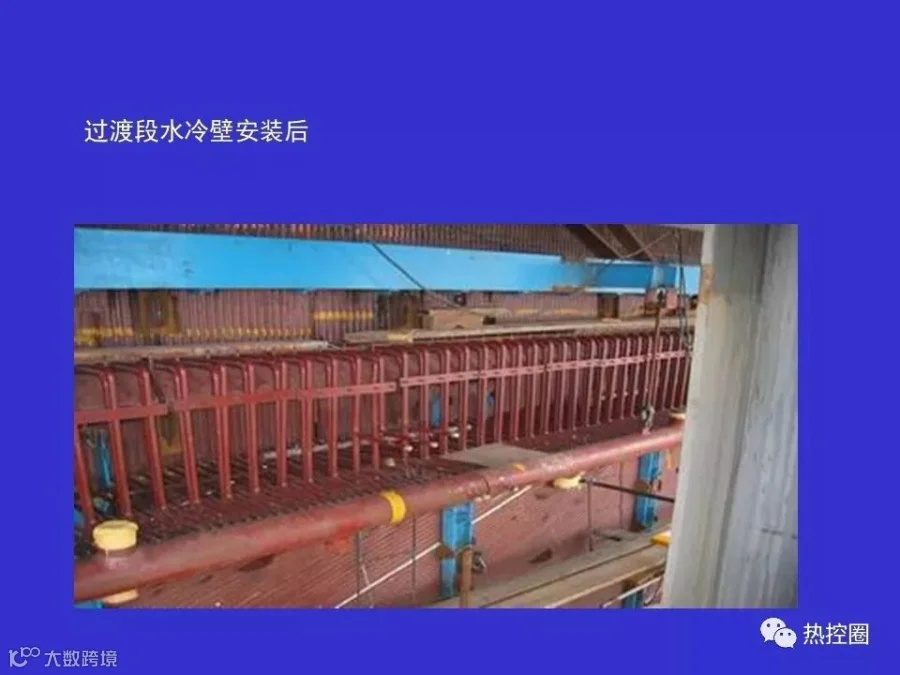

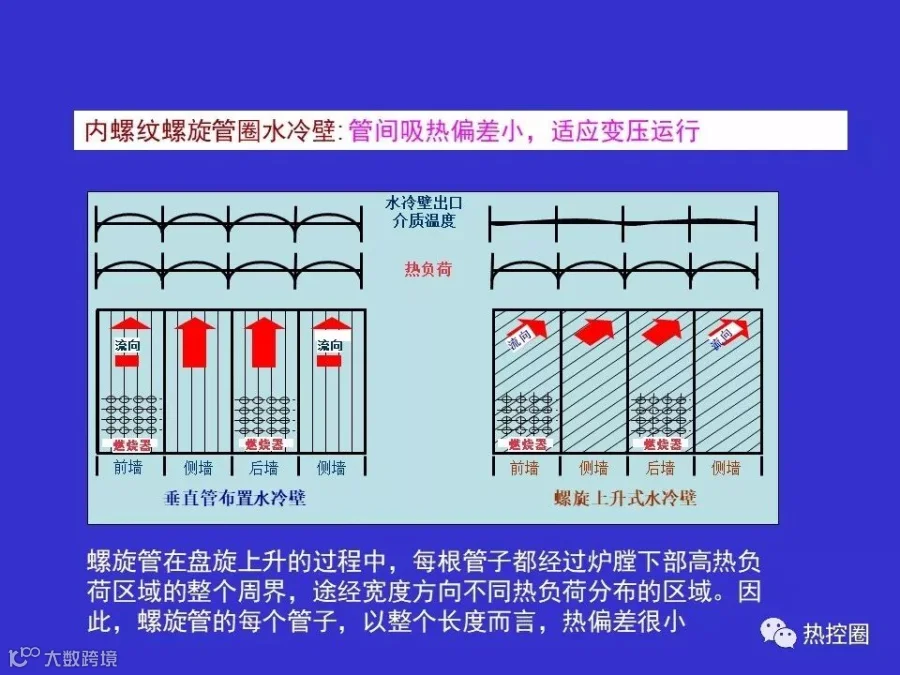

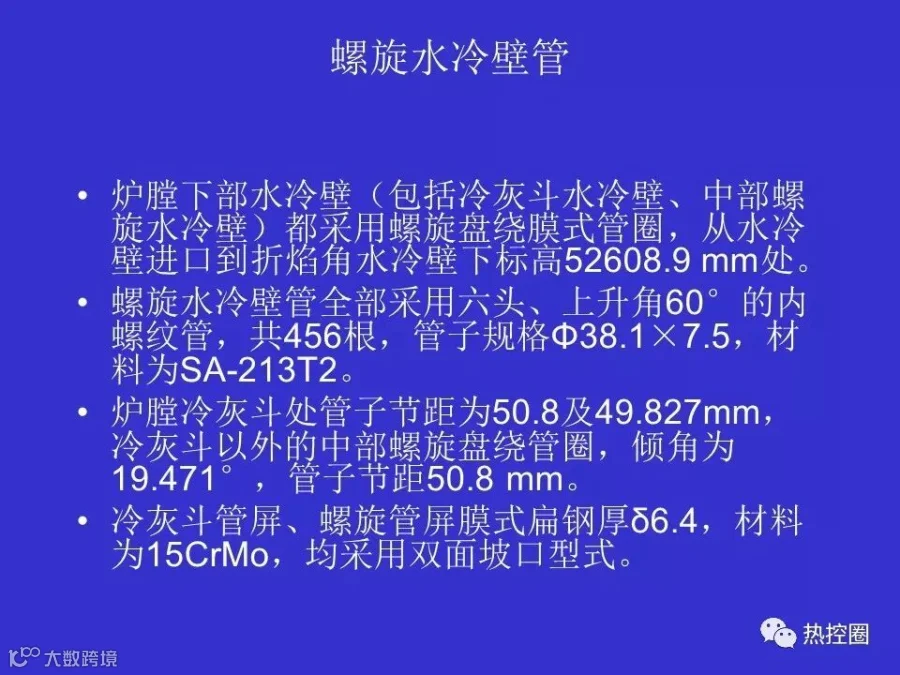

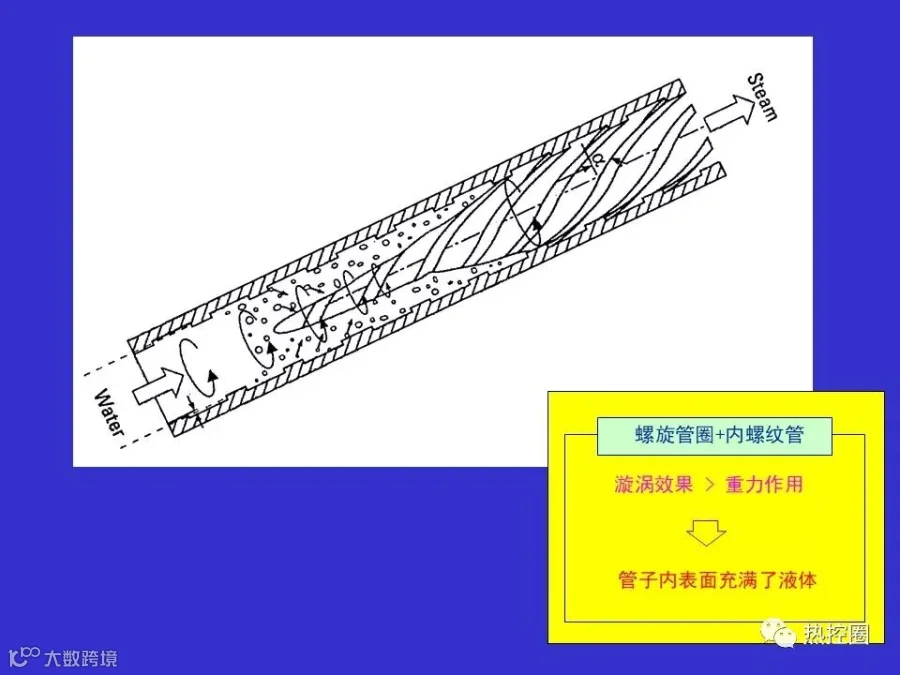

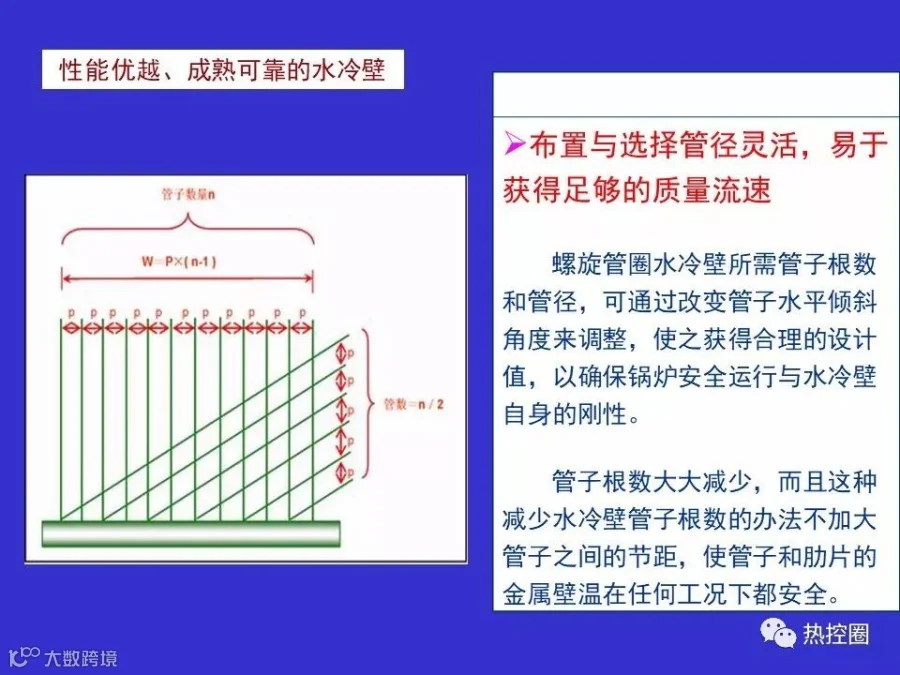

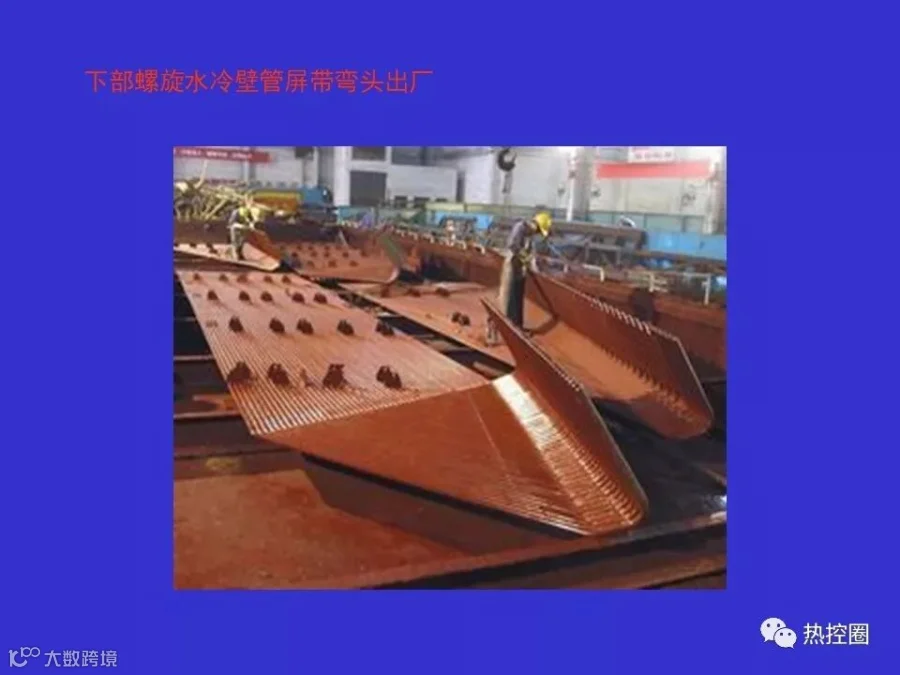

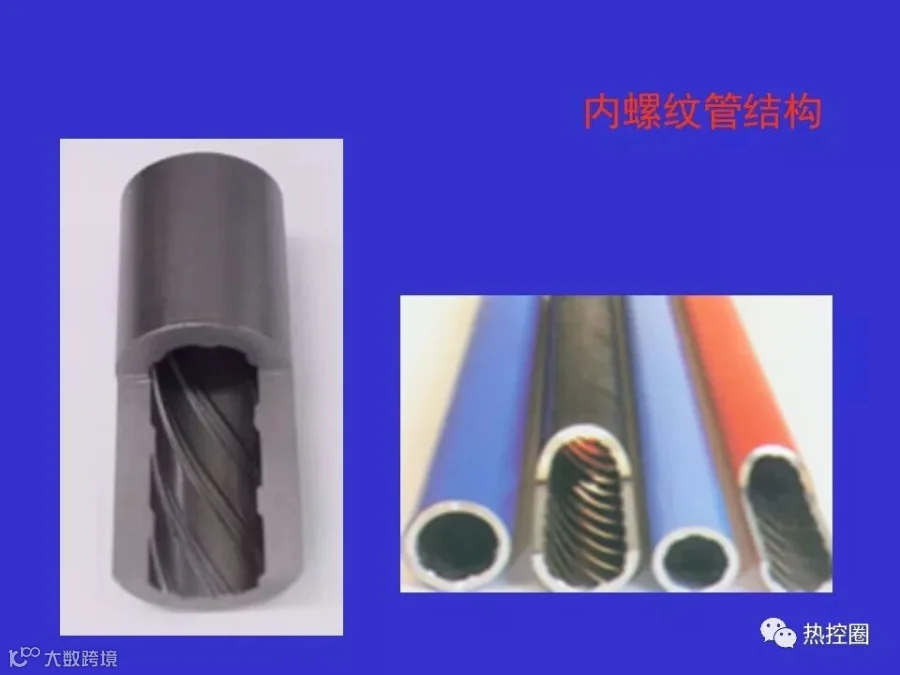

变压运行超超临界锅炉水冷壁有两种型式，一种是采用内螺纹垂直管;另一种是下炉膛采用螺旋管圈(光管或内螺纹)，上部采用光管垂直管屏。

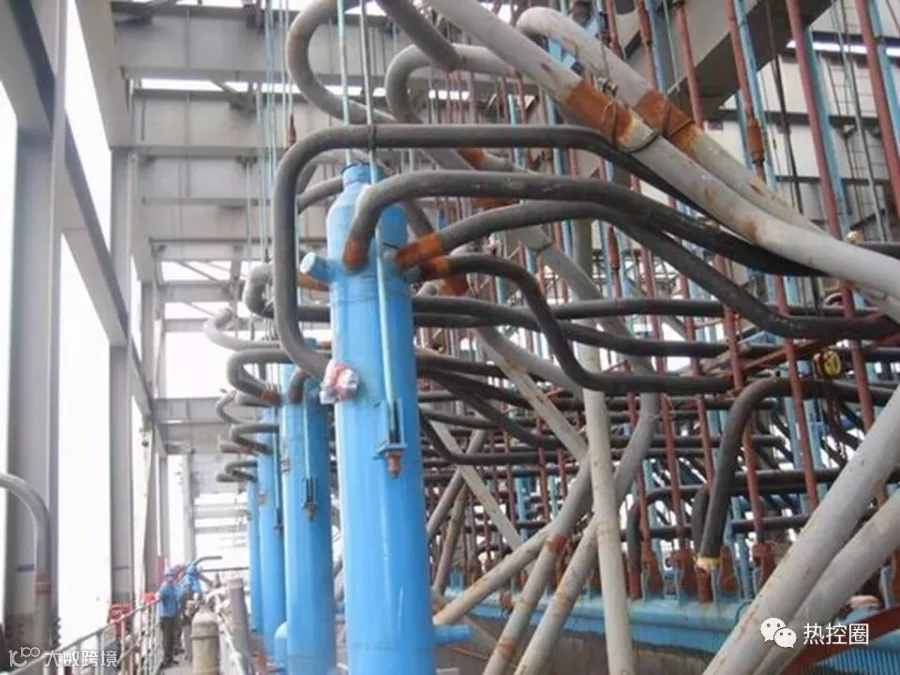

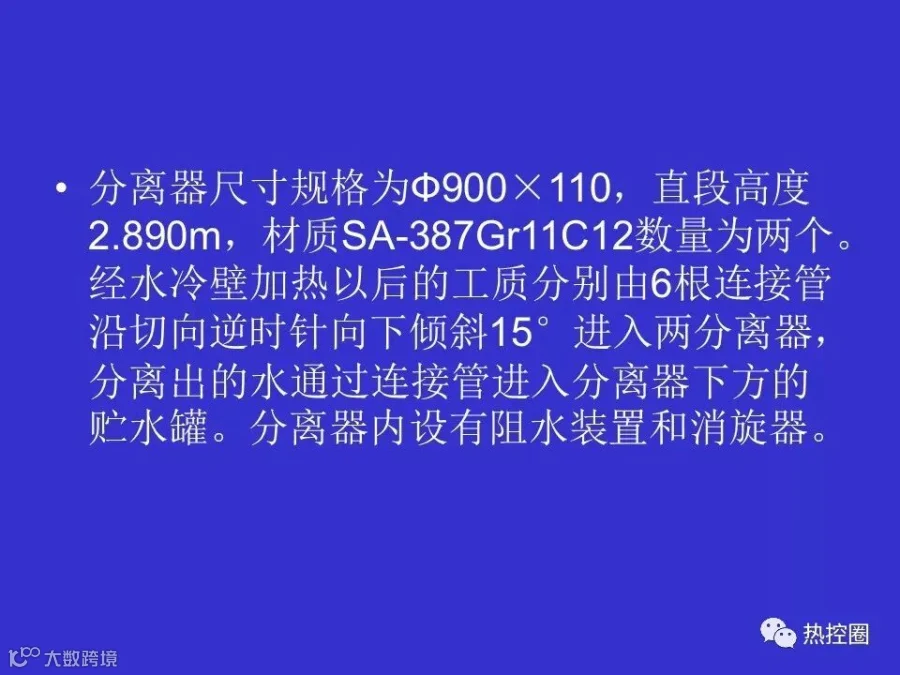

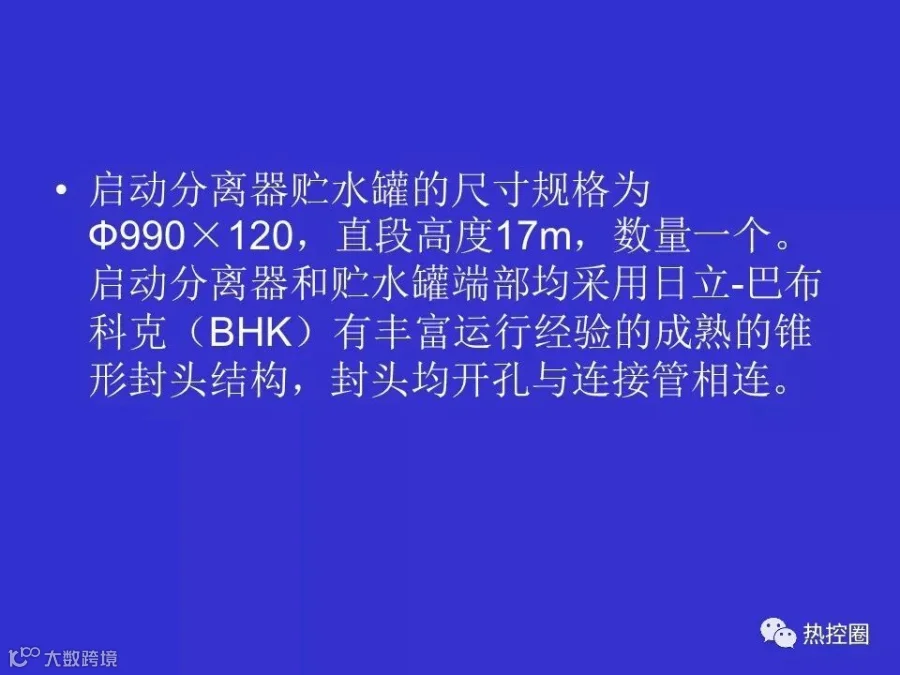

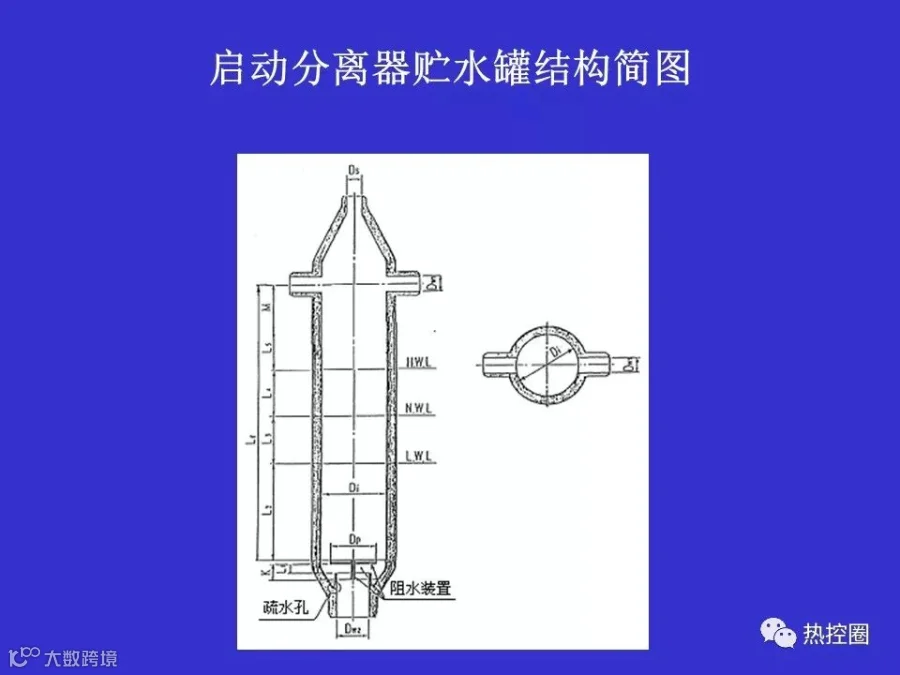

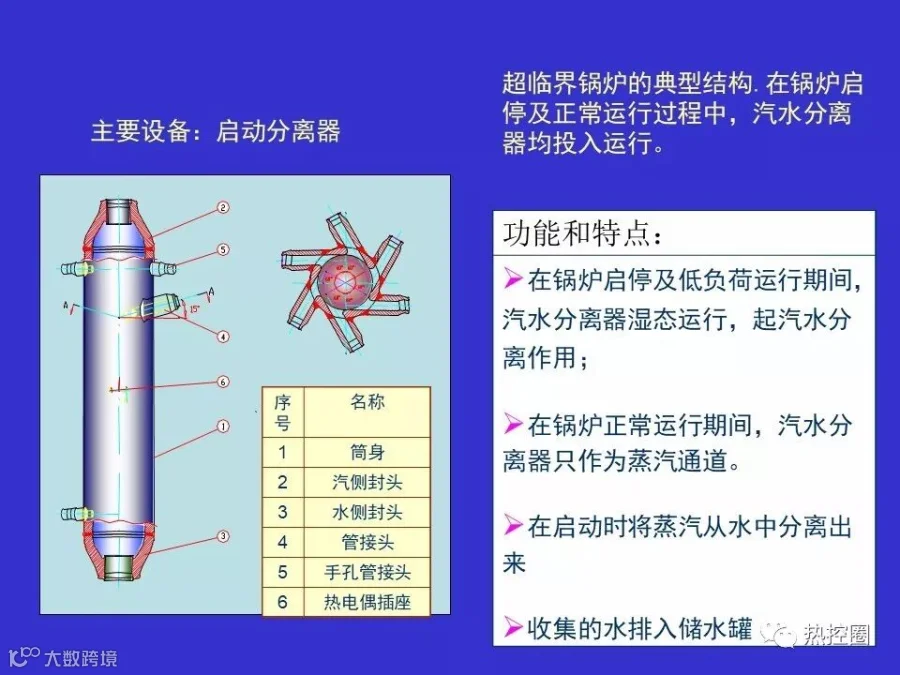

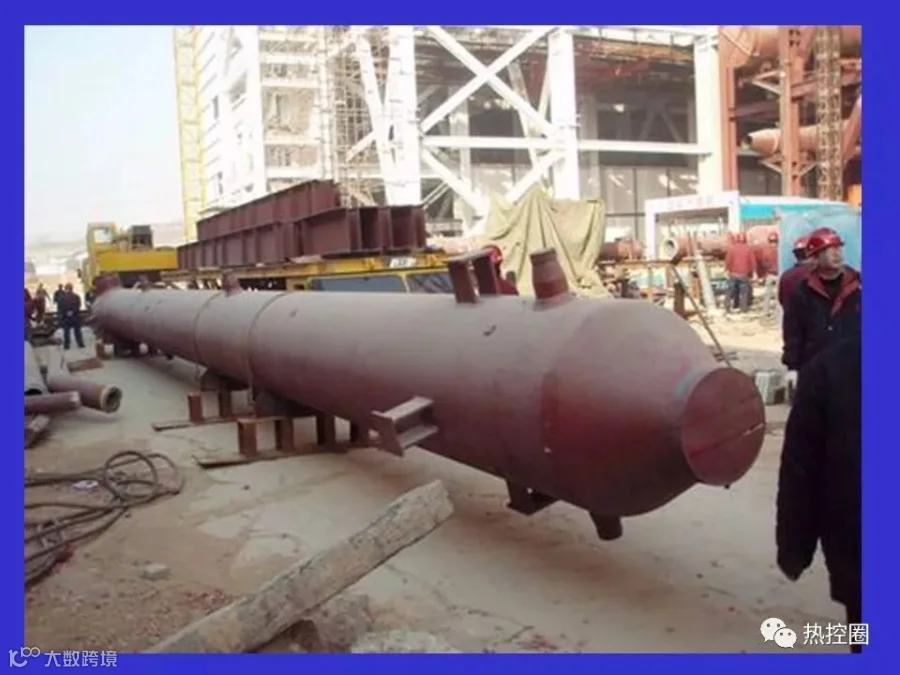

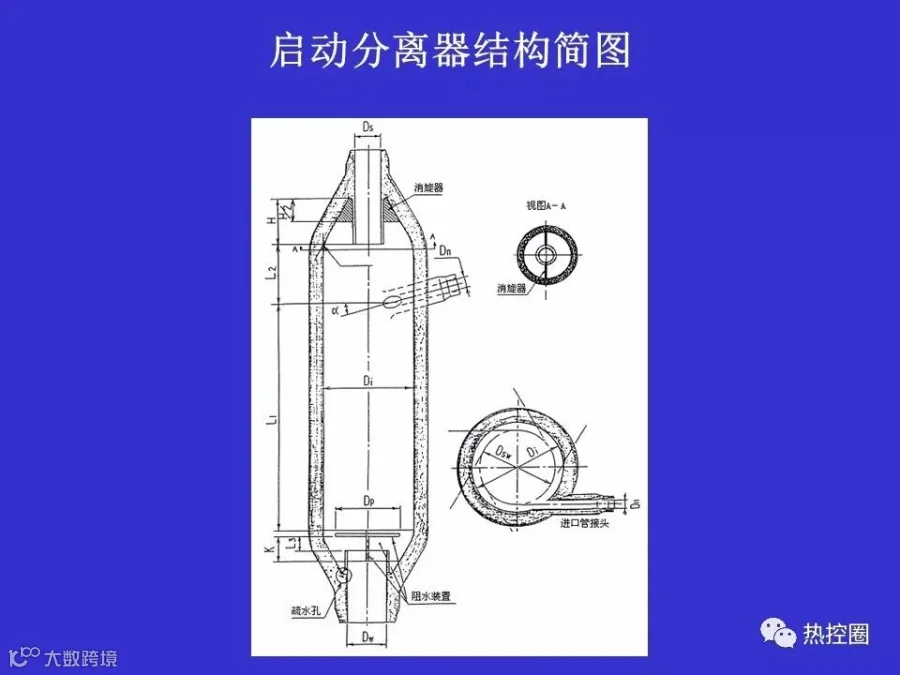

5.超超临界锅炉启动旁路系统

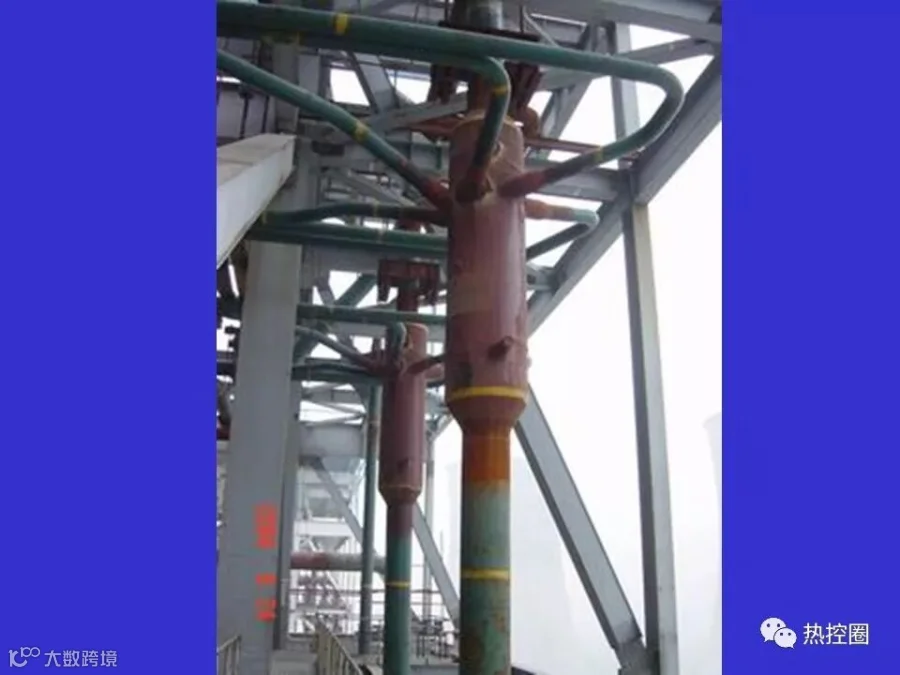

超超临界锅炉均采用带再循环的内置式分离器的启动旁路系统。
