锅炉的型号
和分类
01
锅炉型号
锅炉型号通常用一组规定的符号和数字来表示。
按JB/T1626-92《工业锅炉产品型号编制方法》规定，锅炉型号由三部分组成，各部分之间用短横线相连。国产电厂锅炉型号一般表示方式如下：
ΔΔ-XXX/XXX-XXX/XXX-ΔX
第一组符号

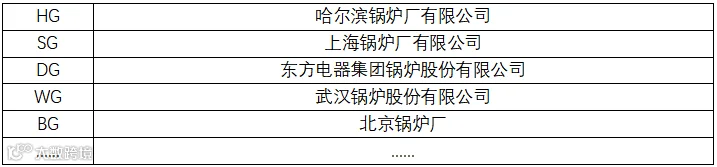

其中，第一组符号，是锅炉产品的制造厂家。
第二组数字
第二组是数字。分子数字是锅炉容量。单位是t/h；分母数字为锅炉出口过热蒸汽压力，单位为MPa。
第三组数字
第三组也是数字。分子和分母分别表示过热蒸汽和再热蒸汽的出口温度，单位为℃。
最后一组中，符号表示燃料代号，而数字表示设计序号。
以我厂一期锅炉型号为例：SG-2037/26.15-M6010，表示上海锅炉厂有限公司制造，锅炉容量为2037t/h，过热蒸汽压力为26.15MPa，设计燃料为煤，设计序号为6010。

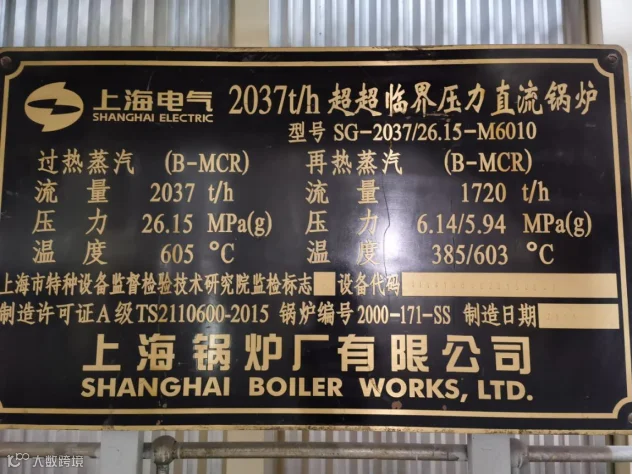

我厂一期锅炉型号图
02
锅炉分类的多种方式

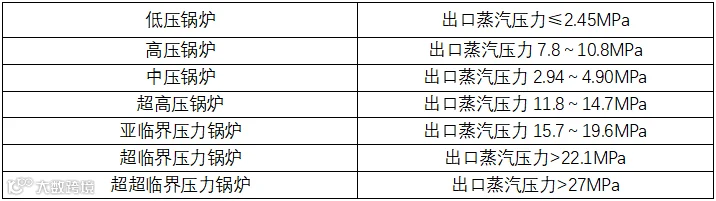

1.蒸汽参数分类
2.循环方式分类
锅炉按照循环方式可分为自然循环锅炉、控制循环锅炉和直流锅
3.燃烧方式分类
锅炉按燃烧方式可分为层式燃烧锅炉、悬浮燃烧锅炉、旋风燃烧锅炉和循环流化床锅炉。其中悬浮燃烧锅炉常见的火焰型式有切向、墙式及对冲、U型、W型等数种
4.锅炉型式分类

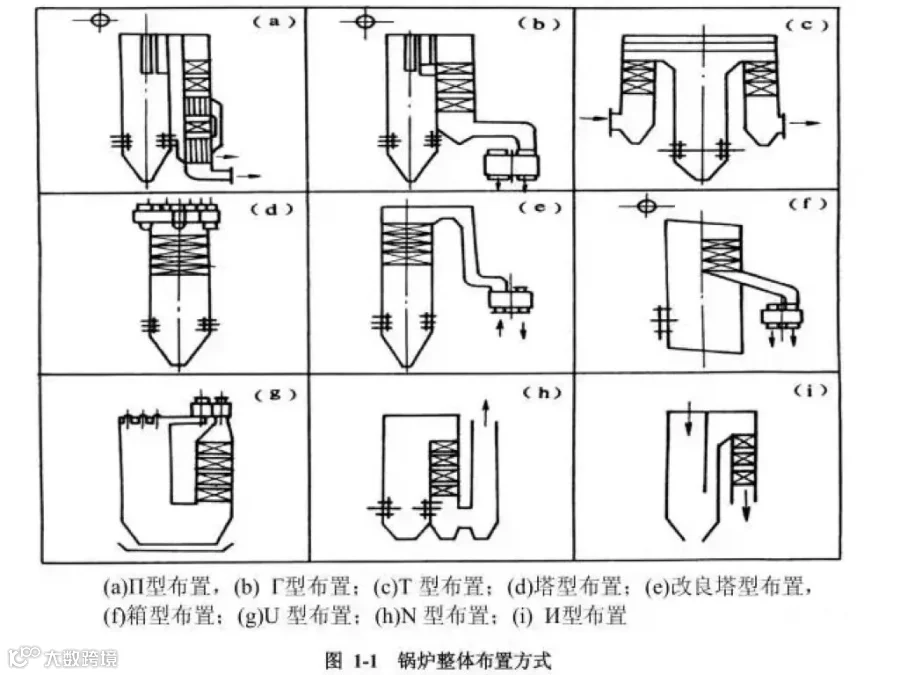

锅炉按其燃烧室、对流烟道间的相互布置方式又可分为Π型（倒U型）、塔型、半塔型（改良型）、T型、箱型、Γ型（倒L型）、U型等多种型式。
