一、错边量
A 类、B类焊接接头对口错边量b应符合表1的规定。半球形封头与圆筒连接的环向接头以及嵌入式接管与圆筒或封头对接连接的A类接头，按B类焊接接头的对口错边量要求。复合板的对口错边量b不应大于钢板覆层厚度的50%，且不大于2mm。
图1A类、B类焊接接头对口错边量示意图

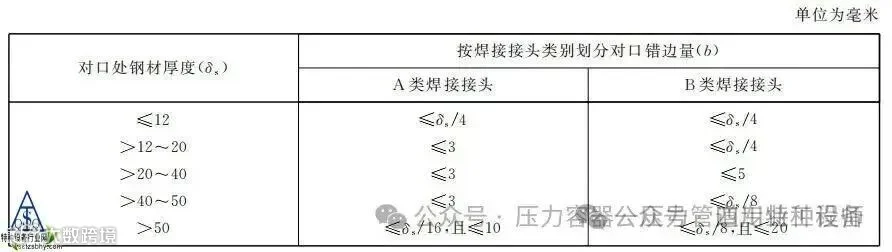

表1 A类、B类焊接接头对口错边量要求
二、棱角
在焊接接头环向、轴向形成的棱角E，宜分别用弦长L等于Di/6，且不小于300mm 的内样板 (或外样板)和量具检查，其E不应大于(δs/10+2)mm，且不大于5mm。

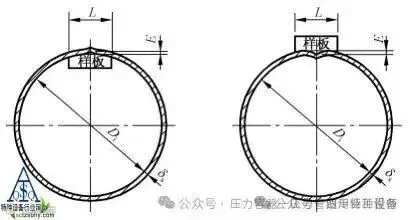

图2焊接接头处的环向棱角示意图
图3焊接接头处的轴向棱角示意图
三、不等厚壳体
壳体上的环向焊接接头，当两侧钢材厚度不等时(包括因成形增厚造成的厚度不等)，若薄板厚度δs2≤10mm，两板厚度差超过3 mm；若薄板厚度δs2 >10 mm，两板厚度差大于 30%δs2，或超过5mm时，均应按图4的要求单面或双面削薄厚板边缘，或按同样要求采用堆焊方法将薄板边缘焊成斜面。当采用单面或双面削薄厚板边缘的方法时，应保证被削薄件的强度满足设计要求。
当两板厚度差小于上述数值时，则对口错边量b按第一条要求，以较薄板厚度为基准确定。在测量对口错边量b时，不应计入两板厚度的差值。

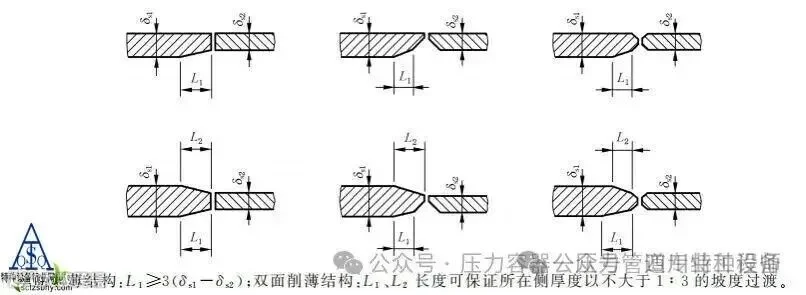

图4 不等厚度的B类焊接接头以及圆筒与球形封头相连的A类焊接接头连接型式
四、壳体总长度直线度偏差
除设计文件另有规定外，壳体总长度上的直线度偏差不应大于壳体长度(L)的1‰。当直立容器壳体总长度超过30000mm时，其壳体直线度偏差不应大于(0.5L/1000)+15mm。
注:壳体直线度检查是通过中心线的水平和垂直面，即沿圆周0°、90°、180°、270°四个部位进行测量。测量位置与筒体纵向接头焊缝中心线的距离不小于100mm。当壳体厚度不同时，直线度中不包括厚度差。
五、壳体组装的附加要求
a) 除另有规定外，复合板压力容器、衬里压力容器、带堆焊层压力容器的基层应采用内对齐方式组装，复合板压力容器、衬里压力容器中的衬里件应采用外对齐方式组装；
b) 相邻筒节A类接头间外圆弧长应大于钢材厚度(δs)的3倍，且不小于100mm;
c) 封头A类拼接接头、封头上嵌入式接管A类接头、与封头相邻筒节的A类接头相互间的外圆弧长，均应大于钢材厚度(δs)的3倍，且不小于100mm;
d) 组装筒体中，任何单个筒节的长度不应小于300mm;
e) 不宜采用十字焊缝。
注:外圆弧长指接头焊缝中心线之间、沿壳体外表面的距离。
六、壳体的直径偏差（圆度偏差）
a) 壳体同一断面上最大内径与最小内径之差，不应大于该断面内径(Di)的1%，且不大于25mm ;
b) 当被检断面与开孔中心的距离小于开孔直径时，则该断面最大内径与最小内径之差，不应大于该断面内径(Di)的1%与开孔直径的2%之和，且不大于25mm。
