防冲板的用途及其设置条件
为了防止壳程物料进口处,流休对换热管表面的直接冲刷,应在壳程物料进口管处设置防冲板。其设置条件为:
对于气体和蒸汽(包括饱和蒸汽及汽液混合物料),应设置防冲板。
对于液体物料，当其pv²值超过下列数值时,应设置防冲板
(1)非腐蚀,非磨损性的单相液体,其pv²>2230kg/m·s²;
(2)其它各种液体,其pv²>740kg/m's.

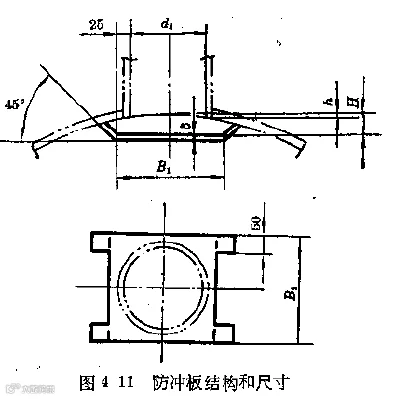

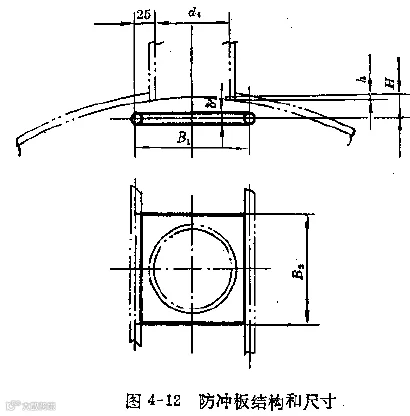

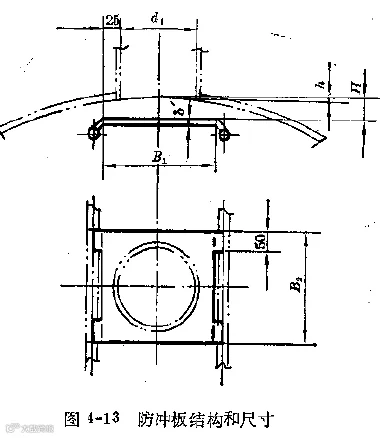

防冲板的几种形式：
上图结构,防冲板焊在壳体上,用于D0≥325mm，左、右缺边折流板和D≤600mm上、下缺边折流板的换热器。
上图结构,防冲板焊在定距管上,用于D0≥700 mm上,下缺边折流板的换热器。
上图结构,防冲板焊在定距管上,用于D0≤1200mm上、下缺边折流板的换热器。
防冲板的位置和尺寸
防冲板在壳体内的位置，应使防冲板周边与壳体内壁:所形成的流通面积为壳程进口接管截面积的1~1.25 倍。为简化计算,防冲板在壳体内的位置用H表示，如图4-10~4-13，其值为：H=0.5*h+0.25d4
防冲板的宽度
一般取b1=b2，且b1或b2≥d4+50
