放电线圈用于电力系统中与高压并联电容器并联连接，使电容器组从电力系统中切除后的剩余电荷迅速泄放，带有二次绕组的产品可供线路监控、监测和二次保护用。
安装放电线圈是变电站内无功补偿成套装置中并联电容器的必要技术安全措施，可以有效的防止电容器组再次合闸时，由于电容器仍带有电荷而产生危及设备安全的合闸过电压和过电流，并确保检修人员的安全。
型 号：FDDC-11/√3-1.7-1
型号 |
放电容量Mvar |
一次电压kV |
二次电压，V |
重量 kg |
|
aD xD |
a x |
||||
FDDC-1.7-6.6/√3-1 |
1.7 |
6.6/√3 |
100 |
100/√3 |
20 |
FDDC-1.7-7.2/√3-1 |
7.2/√3 |
||||
FDDC-1.7-11/√3-1 |
11/√3 |
||||
FDDC-1.7-12/√3-1 |
12/√3 |
||||
FDDC-4.0-6.6/√3-1 |
4.0 |
6.6/√3 |
100 |
100/√3 |
|
FDDC-4.0-7.2/√3-1 |
7.2/√3 |
||||
FDDC-4.0-11/√3-1 |
11/√3 |
||||
FDDC-4.0-12/√3-1 |
12/√3 |
||||

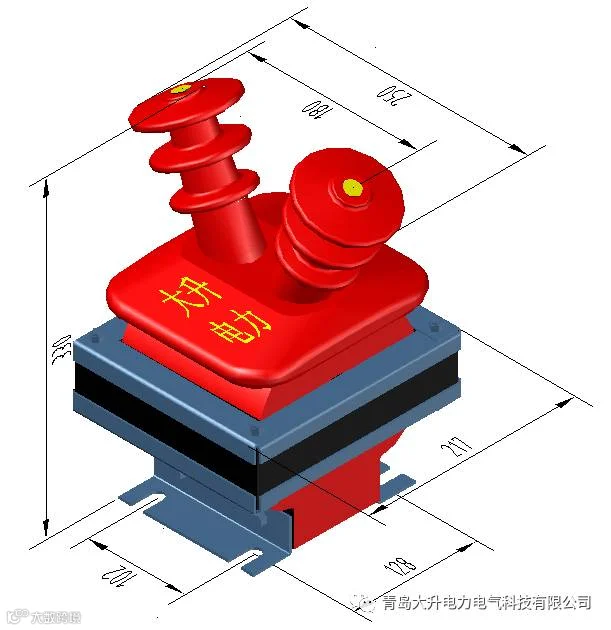

以上仅为部分常用规格，其它型号均可按用户需求生产。安装尺寸102*128
