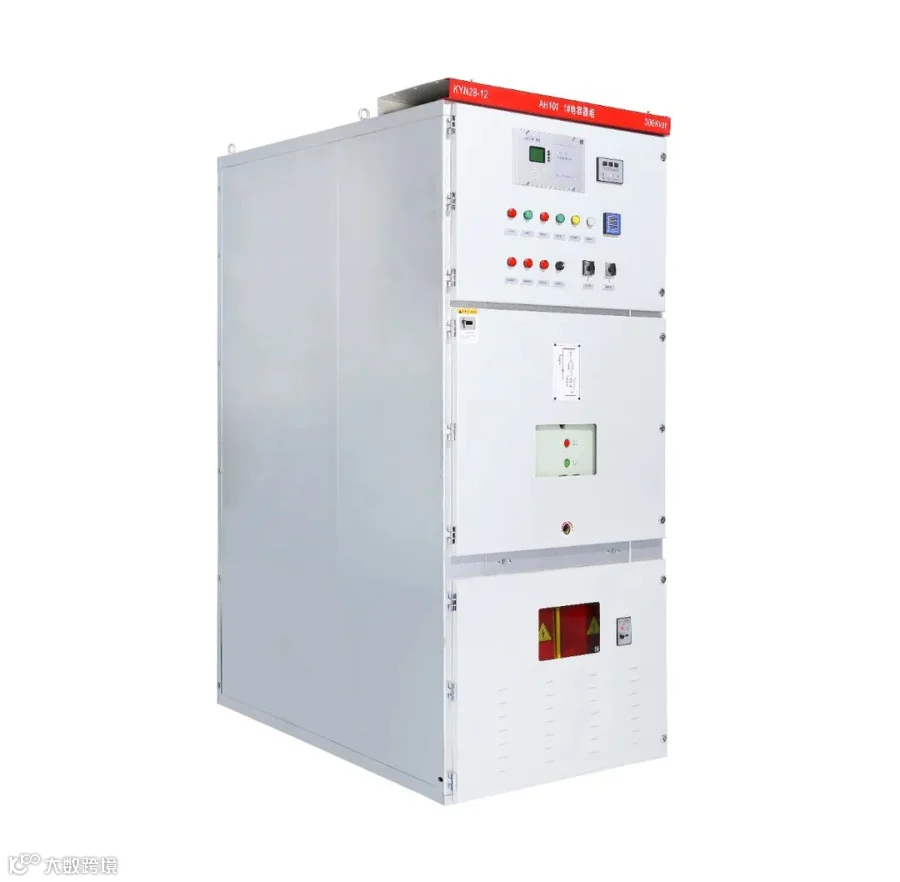

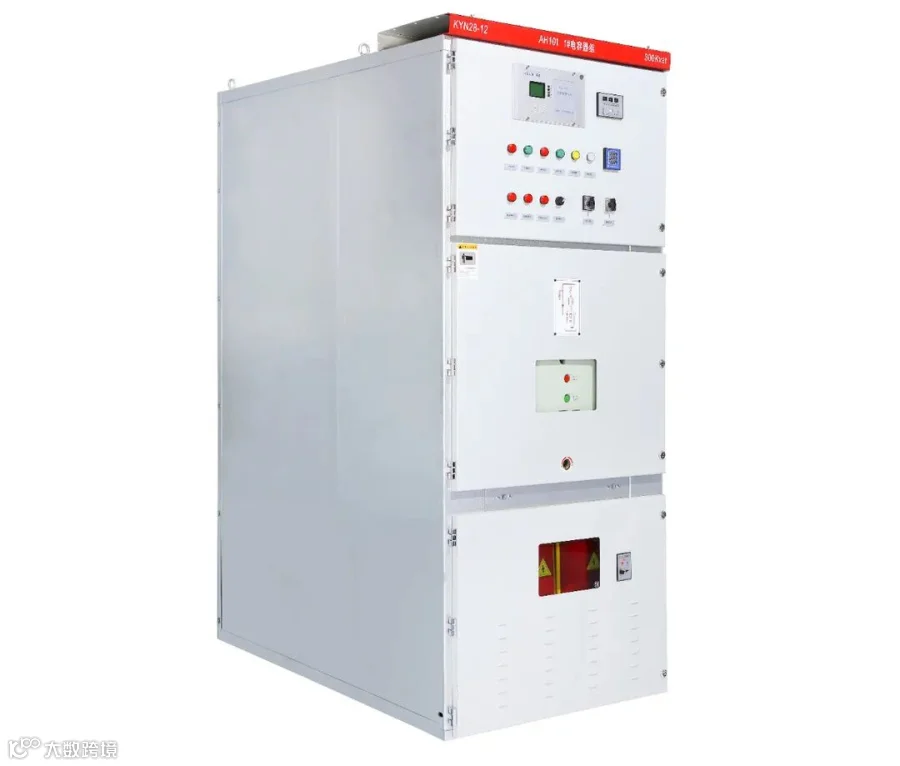

高压真空断路器自动投切补偿装置
高压真空断路器分组自动无功补偿装置根据供电母线的电压和无功情况，自动投切电容器组,跟踪负荷的变化情况进行无功补偿，从而提升系统功率因数,改善供电质量，降低电能损耗。安装于35kv或110kv变电站内的出线母线侧，或安装于6、10、35kv开闭所内，也常安装于工况企业的高压电动机的控制柜前进行就地补偿。
本装置具备无功自动补偿，自动跟踪负荷的无功变化情况，投切电容器组，改善功率因数，提高电能质量;抑制谐波功能，可以根据现场的谐波情况配备串联电抗器，组成LC回路，抑制谐波；完善的电容器组保护，具备过压保护、欠压保护、过流保护、零序电压保护、电容支路不平衡电压保护。
海拔高度 |
≤ 2000m（超过2000米订货时需说明） |
相对湿度 |
40℃时为20%~90% |
使用环境 |
周围无明显腐蚀性可燃气体，没有剧烈振动，垂直倾斜角度不超过5度。 |
额定电压 |
6、10、35Kv （50Hz） |
额定容量 |
600~9000Kvar |
机械寿命 |
50000次 |
电容接线 |
三相星型，中性点不接地 |
投切方式 |
跟踪负荷无功变化，全自动分组分级投切电容 |
工频耐压 |
一次/42Kv/1 min 二次/2Kv/ 1min |
环境温度 |
-35℃----+45℃ |
1. 无功功率自动补偿，自动跟踪负载无功功率变化，采用多组电容器组（1-6组）循环编码，自动投切电容器组，改善功率因数，提高电能质量。
2. 抑制谐波放大，根据现场的谐波配置串联电抗器，组成LC串联回路，有效抑制系统谐波。
3. 四遥和通信组网功能，配置RS232和RS485接口，实现后台机的就地控制和管理。
4. 多重保护功能，过压、欠压、过流、零序电压保护，电容支路不平衡电压保护。
注意：

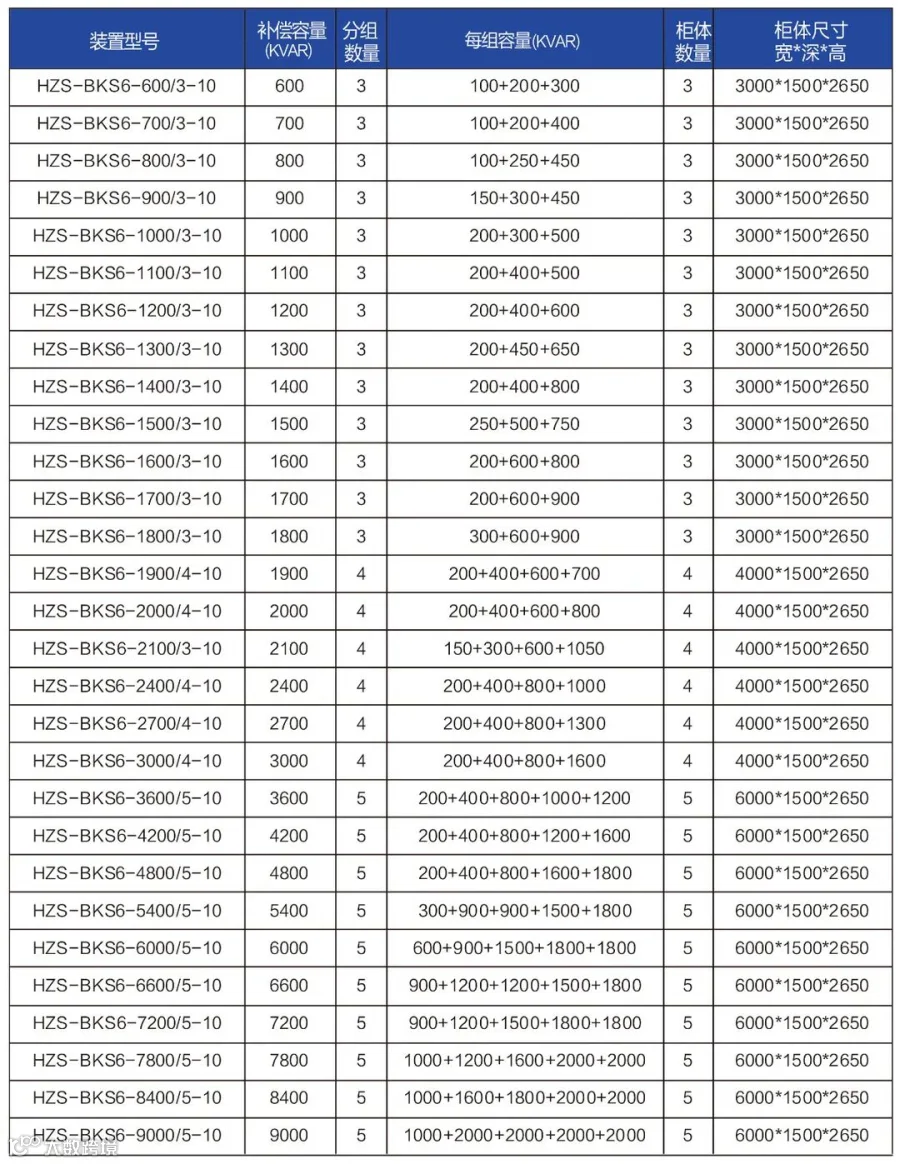

上图补偿容量、补偿路数、电压等级、电抗率均可根据客户需求修改
表中容量只列出9000kvar，超出补偿容量和补偿路数可根据客户需求定制

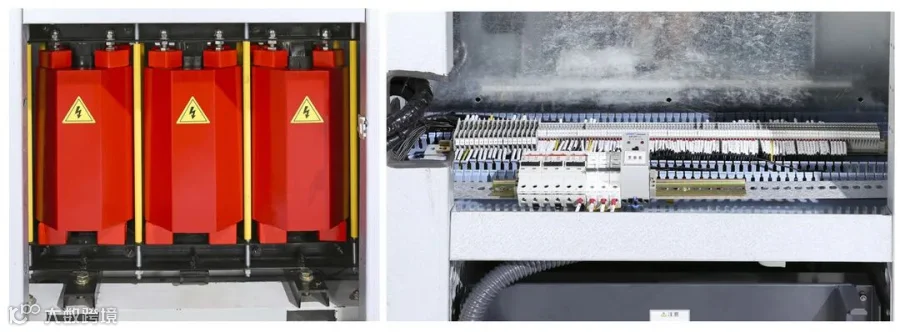

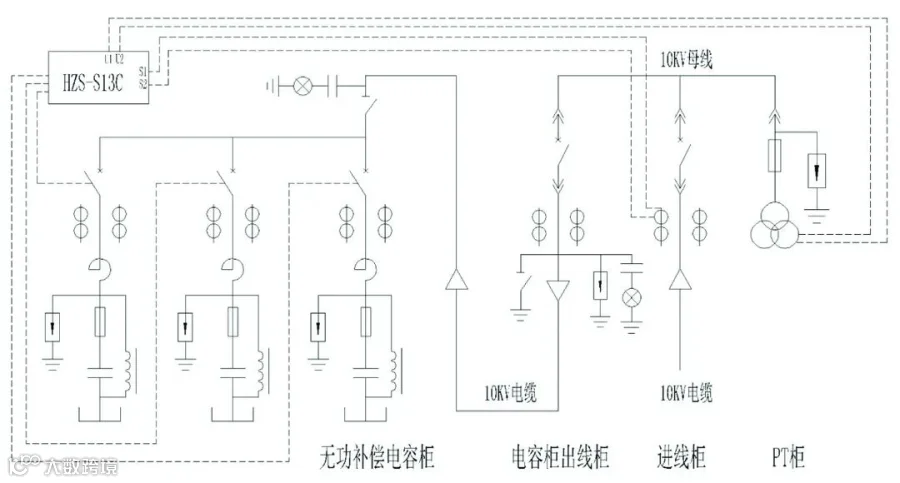

高压真空断路器自动投切无功补偿装置主要由：无功补偿控制器及微机电容保护器、电流互感器、避雷器、放电线圈、高压真空断路器、电抗器、电容保护高压熔断器（根据电容器组配置）和电力电容器组（根据用户配电负荷配备）等部分组成。
1. 大多在户内安装，控制柜和电容柜并联摆放，控制柜和电容柜之间一般通过母排并柜连接，控制柜的进线和负荷设备所在的母线连接。
2. 在户外安装时，一般通过电缆沟内铺设电缆方式实现柜体之间的互联。
安徽众升电力科技有限公司致力于为用户提供高品质的无功补偿产品，21年的无功补偿及谐波治理、研发与生产造就了扎实的理论基础和丰富的生产经验，为您的用电质量保驾护航！

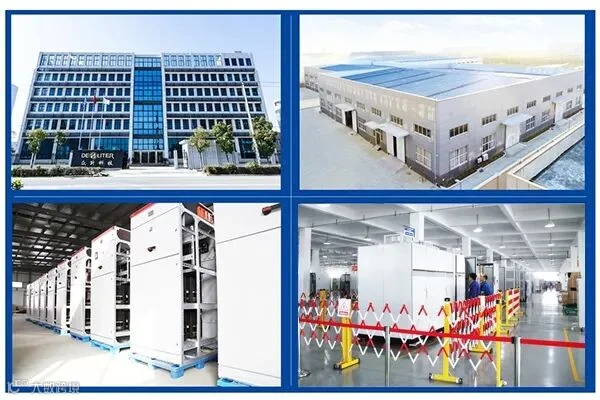

（众升实力展示）
