无功功率和系统电压有何关系，您知道吗？接下来安徽众升电力科技有限公司来为大家解析一下。

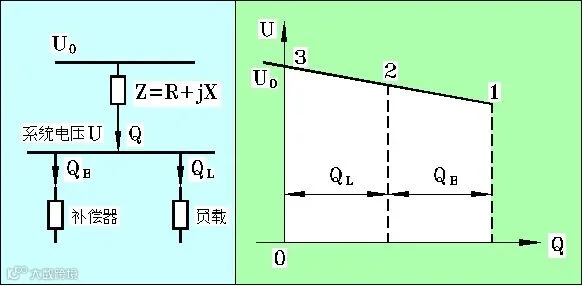

（单相配电系统中负载、补偿器之间的关系图）
1、上图中，U是系统电压，R和X是系统电阻和电抗。
2、我们假定负载的变化很小，于是电压的变化率当然也很小。
3、我们再假定系统电阻远远小于系统电抗，据此就可以画出右图，也即系统电压与无功功率的关系图。
4、我们看到，系统向负载供给和交换的无功功率越大，供电电压就下降得越厉害。
（单相配电系统中负载、补偿器之间的关系图）
1、我们知道，系统电压U满足如下关系式：
上式中的Sk是系统短路容量。
2、我们对上式两边同时求微分，再换成函数改变量，得到：
我们看到，当右边的无功功率发生变化时，系统电压也发生了变化，且两者的变化成比例关系。
3、我们知道，系统的总无功功率等于负载的无功功率与补偿器的无功功率之和。也即：
4、如果负载的无功功率QL发生变化时，补偿器QB也能发生一定的变化，以补偿QL的变化，这样就能维持系统电压U不变。
于是有：Q=常数
这就是动态无功补偿的原理。
5、特别在右图中，如果无功补偿能把Q补偿到接近于零（3点），这就是常规的无功功率完全补偿。
6、由此可以看出，常规的无功功率补偿与动态无功补偿的主要区别：常规无功补偿总是试图把无功功率给消除到最低，使得功率因数接近于1；
动态无功补偿却把系统中的自然无功功率值设定为最佳值，并用无功补偿的方法使得这个自然无功功率值保持不变。这样就实现了稳定系统电压的目的。

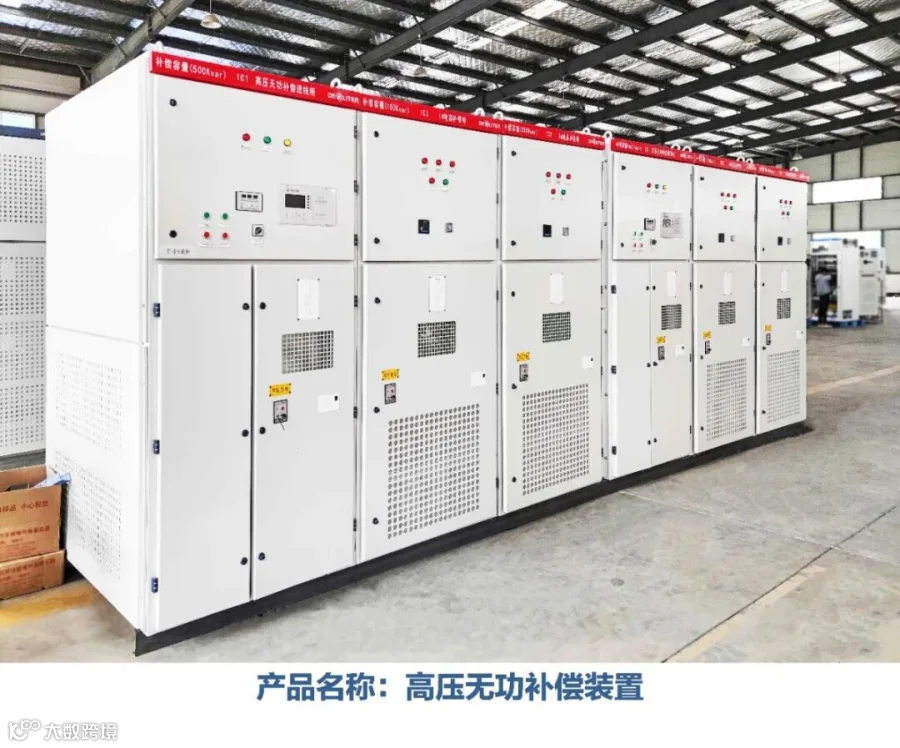

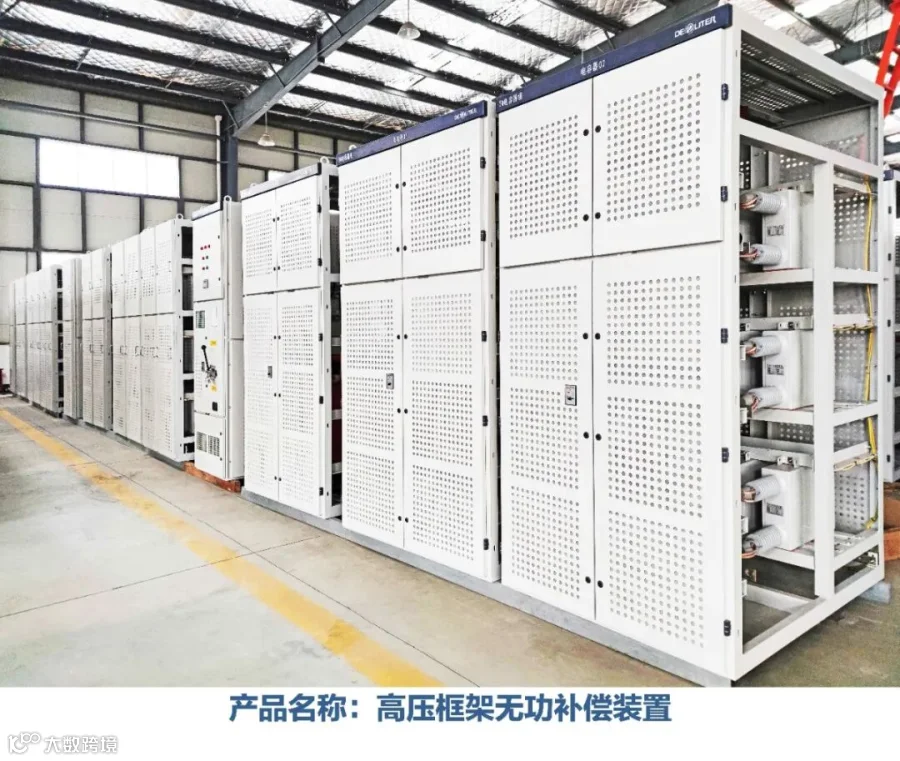

安徽众升电力科技有限公司产品
--质量保证
安徽众升电力科技有限公司致力于为用户提供高品质的无功补偿产品，21年的无功补偿及谐波治理、研发与生产造就了扎实的理论基础和丰富的生产经验，为您的用电质量保驾护航！

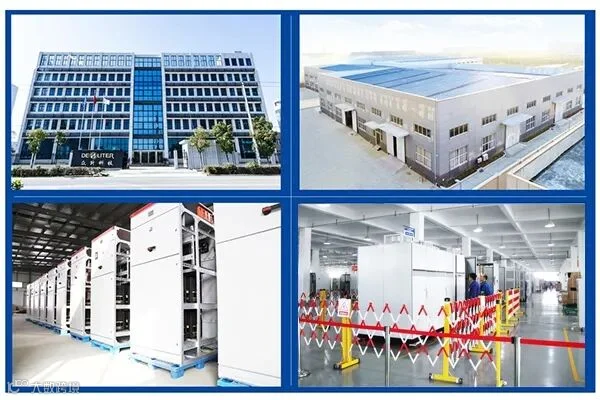

（安徽众升电力科技有限公司实力展示）
