认识抽芯铆钉：开口型
常用别名：开口型拉钉 / 盲拉钉 / 普通抽芯铆钉 / 开口铆钉/Open-end blind rivet
1. 历史
1950年代，美国工程师Lou Huck为解决飞机蒙皮单侧连接问题发明了抽芯铆钉。1961年德国GESIPA将其民用化，推广到汽车、家电、建筑等行业。中国自1970年代引入，现已成为全球最大生产国和消费国。开口型是其中最早出现、用量最大的类型。
2. 行业与标准
行业分布：开口型抽芯铆钉广泛用于钣金、机箱机柜、家电、汽车内饰等对密封和抗振要求不高的场合。成本低、安装快是其核心优势。在汽车底盘、新能源电池包等高要求领域，部分已被结构性铆钉（拉丝铆钉、鼓型铆钉）替代，但其他行业，常用的仍是开口型拉钉。
执行标准：
- 产品标准：GB/T 12617（沉头）、GB/T 12618（扁圆头）
- 性能试验：GB/T 3098.18-2004 / ISO 14589:2000（剪切、拉伸、钉芯保持力、断裂载荷）
- 盐雾试验：GB/T 10125 中性盐雾（NSS）

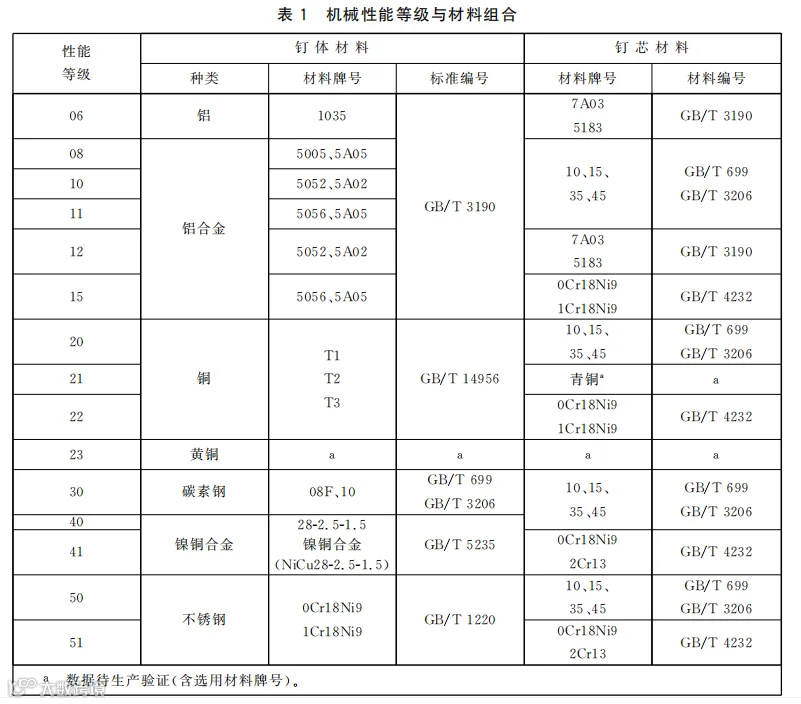

- 性能等级：10/11级（铝/钢）、30级（钢/钢）、50/51级（不锈钢/不锈钢）
3. 定义与特征
定义：开口型抽芯铆钉是一种单面安装的永久性紧固件，由空心铆体（钉体）和内部芯杆（钉芯）组成。安装时从一侧拉动钉芯，钉芯拉断脱落，使铆体尾部膨胀形成墩头，从而夹紧工件。由于开口型是尾部（铆体端）开放的，所以不具备密封性。
主要特征
• 单侧施工，无需背面空间
• 安装快速，数秒完成一个铆点
• 可连接异种材料（金属、塑料、复合材料）
• 永久连接，不可拆卸
• 对预制孔精度有要求
• 尾部开放，无防水防尘功能
4. 结构与原理
基本结构：
钉体（蓝色）：头部（圆头/沉头）+空心圆柱管（尾部开放）
钉芯（灰色）：细长杆（有搓丝和光杆两种）+钉芯头+断裂槽
下面是开口型拉钉的圆头和沉头两种
工作原理：拉铆枪夹持钉芯并施加拉力，钉芯头向钉体内部移动，挤压钉体尾部使其径向膨胀，在工件背面形成墩头。拉力达到断裂槽设定值时，钉芯齐平断裂。开口型钉芯完全脱落，钉芯头留在铆接的盲端。
5. 规格与性能
开口型抽芯铆钉的规格与性能主要依据GB/T 12618标准。
铆钉最重要的两个尺寸就是直径和长度
直径：常用的钉体直径有2.4mm、3.2mm、4.0mm、4.8mm、5.0mm和6.4mm。不同直径对应的推荐孔径分别为2.5mm、3.1mm、4.1mm、4.9mm、5.1mm和6.5mm。
长度：长度6-35mm不等，更大和更小的也有，主要还是依据实际工程要求（铆接范围）。比如抽出拉钉通常都是很小尺寸，直径3.2mm，长度2.8mm。

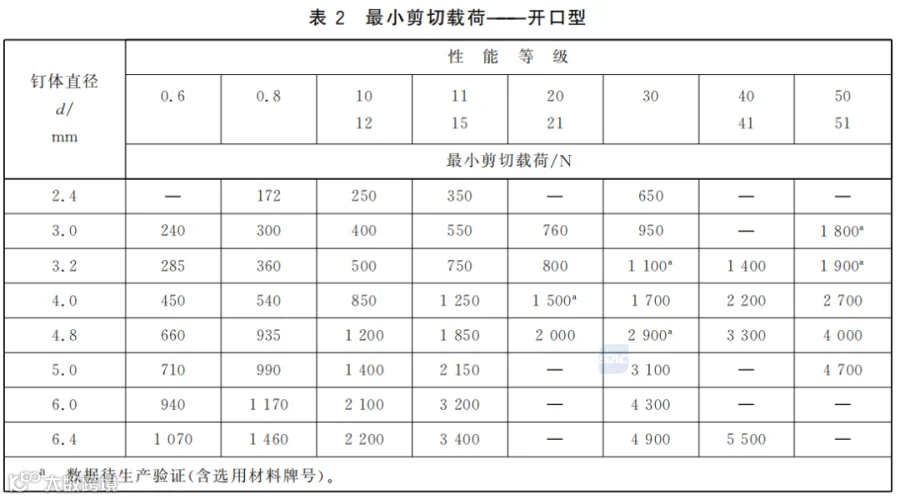

在机械性能方面，最小抗拉载荷和最小剪切载荷可参考GB/T 3098.19。其性能与铆钉直径和性能等级（性能等级即不同的材料组合）有关。例如，不锈钢材质的强度通常高于碳钢。
例：
6. 材料及表面处理
一、材料
拉钉的材料组合主要材质包括：
全铝：铝/铝
铝铁：铝/铁
全铁：铁/铁
半不锈钢：不锈钢/铁
全不锈钢：不锈钢/不锈钢
特点：
- 铝合金：轻量化，基础耐蚀。适用于铝板连接、轻载结构。
- 碳钢：强度高，成本低。
- 不锈钢304：耐一般酸碱及大气腐蚀。适用于户外机柜、食品机械。
- 不锈钢316：耐氯离子和海水腐蚀。适用于海洋平台、船舶设备。
- 铜：导电、导热性能好，常用于电气设备、仪表连接。
二、表面处理
表面处理用于提升防腐蚀能力和装配可靠性。常见工艺如下：
- 电镀锌
：成本低，盐雾72–120h，适用于室内一般防锈。高强度铆钉需注意氢脆风险。 - 达克罗（锌铝涂层）
：盐雾≥480h（汽车级可达720h以上），无氢脆，耐温性好，适合户外及高腐蚀环境。 - 钝化
：常在不锈钢使用，进一步提高耐腐蚀性。 - 阳极氧化
：仅用于铝合金铆钉，生成氧化膜，兼具防腐与美观。比如酒盒拉钉。
7. 安装及工具
A.工具选择
手动拉铆枪：适合小批量，无速度要求的试制场景等，毕竟手动的便宜。
气动液压抽芯铆钉枪（或电动）：适合大批量工程环境，质量品质才有保证。也有自动上料的配套设备。
自动化抽芯铆钉设备：高度自动化流水线应用，通常是非标定制设备。
注意枪嘴必须匹配钉芯直径，否则易拉偏或断裂异常。大枪嘴配小铆钉，可能导致帽变形等不良。
B.安装注意事项
工具轴线必须垂直于工件表面，倾斜会造成墩头偏斜，夹紧力不均。
钉体头部（帽檐）必须与工件完全贴合，无间隙。插入后可用手压紧枪头再启动。
被连接件之间不能有间隙，多层板应预先夹紧或压实。
安装过程应连续一次完成，不要中途停顿。一次未拉断可重复拉铆直至断开。
8. 质量检验
外观检查

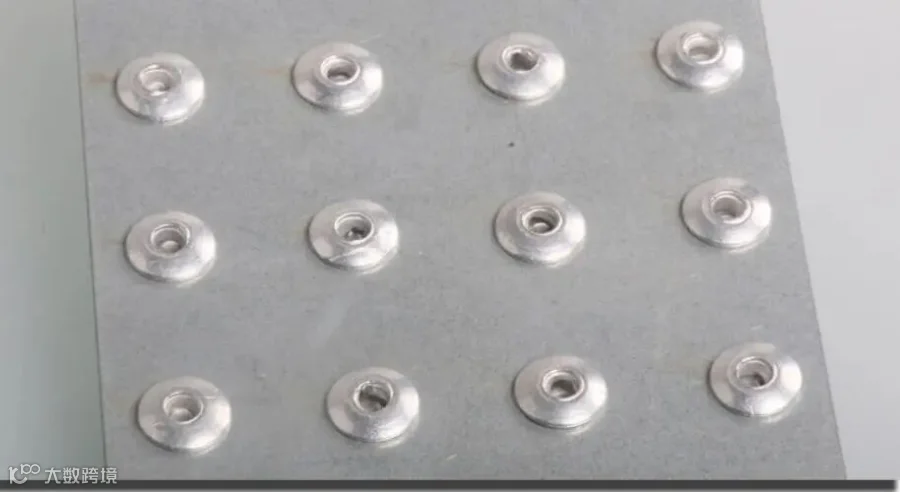

钉体头部平整贴合，无倾斜、翘起或间隙。
钉芯断口整齐，断裂位置在钉体内，没有突出。

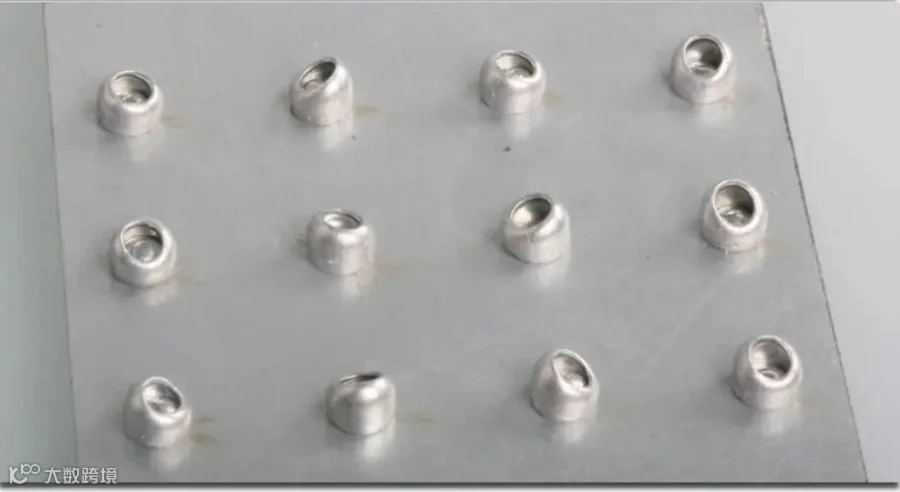

墩头均匀对称，完全填充孔洞，紧贴工件背面。
铆钉在孔内不应旋转或轴向窜动。
性能抽检
性能测试：通常测试剪切力和拉拔力。
钉芯保持力：开口型此项不适用（钉芯已脱落）。
密封性测试：开口型无密封性能。
9. 应用领域
汽车制造：驾驶室内饰板、保险杠支架、非密封结构件。
电子电器：服务器机箱、配电柜、控制柜壳体。
家电产品：洗衣机、空调外机外壳及内部结构件。
建筑装饰：铝门窗、幕墙龙骨、吊顶薄板连接。
一般工业：机械设备外壳、仓储货架、通风管道。
其他：船舶内装非水密部位、家具组装、广告牌框架等。
德泰胜隆（DTSL） — 抽芯铆钉系列·开口型篇
内容源于网络和我司技术资料，仅作参考。后续系列：②封闭型、③拉丝型……
