喷淋塔

喷淋塔在处理工业废气方面是通过风机组将收集到的废气吸入洗涤塔内，流经填充层段（气/液接触反应之介质），让废气与填充物表面流动的药液（洗涤液）充分接触，以吸附废气中所含的酸性或碱性污物，然后再将清洁气体与被污染的液体分离，达到清净空气的目的。其工作原理如下：

顺流式喷淋：液体和含尘气流在塔内按同一方向流动，一般是从顶部淋下来，对于液滴从气流中分离有利，主要用于使气体降温和加湿等过程。

逆流喷淋：呈酸性或碱性的酸雾废气由风管引入净化塔，经过填料层，废气从塔底送入，经气体分布装置分布后与氢氧化钠吸收液呈逆流连续通过填料层的空隙。在填料表面上，气液两相充分接触吸收中和反应，以吸附废气中所含的酸性或碱性污物。酸雾废气经过净化后，再经除雾板脱水除雾后将清洁气体从风机排入大气。不溶性粘胶颗粒、尘埃泻入集收池中，悬浮颗粒从溢流口出去，收集的沉淀物从排污口排放出去。吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。

酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。净化后的酸雾废气达到甚至低于国家排放标准。

喷淋塔特点

1. 除尘脱硫效率高，采用碱性洗涤水时，脱硫效率可达85%。

2. 设备占地少，安装方便。

3. 耗水、耗电指标较低。

4. 耐腐蚀、不磨损，使用寿命长。

5. 设备运行可靠，维护简单、方便。

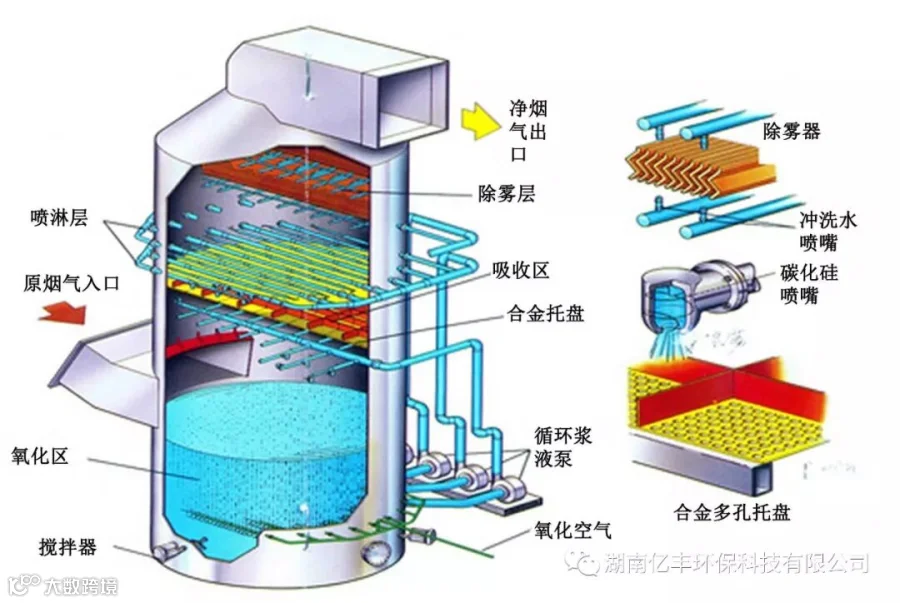

喷淋塔结构

1. 除雾层：一般用格栅板隔开，上面置放填料，填料层高度可达500mm。为了提高除雾效能，我司生产的喷淋塔可加装板式除雾器。

2. 喷淋层：喷淋层是由喷淋管和喷嘴组成，根据喷淋塔直径大小，设置喷淋管和喷嘴的密度不同。使用高效喷嘴，喷雾均匀且流量大不易堵塞。

3. 填料层：填料层是在除雾层和喷淋层之上，置放填料。主要填料有多面空心球、拉西环。喷淋塔内填料层作为气液两相间接触构件的传动设备。填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。

4. 视窗：又称检测口，通常成型的视窗有φ500mm和φ400mm两种规格。视窗主要作用是观测喷淋塔运行情况以及更换填料、检修喷嘴。

5. 活接球阀：主要是控制循环水的开关。

1. 喷淋塔可广泛应用于化工、电子、冶金、电镀、纺织(化纤)、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。如调味食品、制酸、酸洗、电镀、电解、蓄电池等。




2. 喷淋塔可广泛适用于印刷、蓄电池、有色金属冶炼、军工等行业铅烟尘或汞蒸汽的污染控制，以及化工、冶炼、电镀、显像管、印染、制药、仪表、电子元件，机械制造等工业的酸洗废气或其它废气净化。





3. 除尘领域中，喷淋塔可作为湿式除尘器，尤其适用于含尘浓度不高但气体含有一定毒性的场合，只要选择配置合理，净化后的气体均可达到国家排放标准。
