科普 | 分布式屋顶光伏电站的全部安装方式，都在这了！

一

安装方式：混凝土基础安装

按施工方式可分为：预制水泥基础和直接浇筑基础。

根据其大小可分为：独立底座基础和复合底座基础。

在分布式光伏电站中的使用范围：混凝土平面屋顶。

优点：承载能力强，抗洪抗风效果好，受力可靠，不破坏水泥屋顶，强度好，精度高，且施工简单、方便、不需要大的施工设备。

缺点：增加屋顶的负荷，所需的钢筋混凝土量大、人工多、施工周期长，整体造价较高。

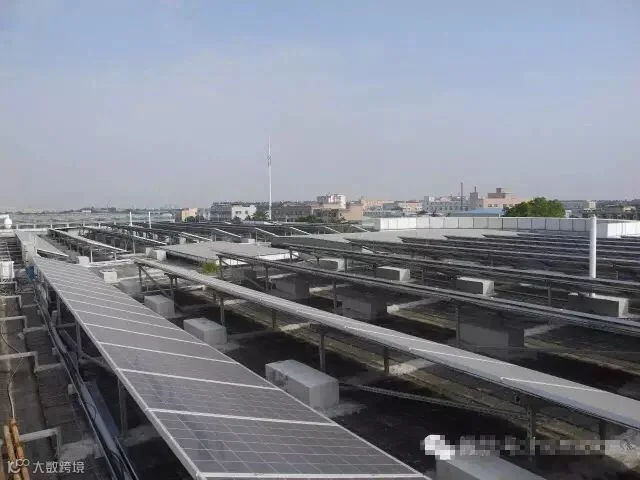

1）独立底座基础

独立底座为前后支架分开放置在混凝土平面屋顶上，独立底座按柱体形状分为方形柱、圆形柱。

a.方形柱

方形柱基座从连接方式上分为：支架与水泥基础基座螺丝连接、支架连同水泥基础一起浇筑、支架直接压在混凝土基础凹槽下、混凝土直接放置在支架上。

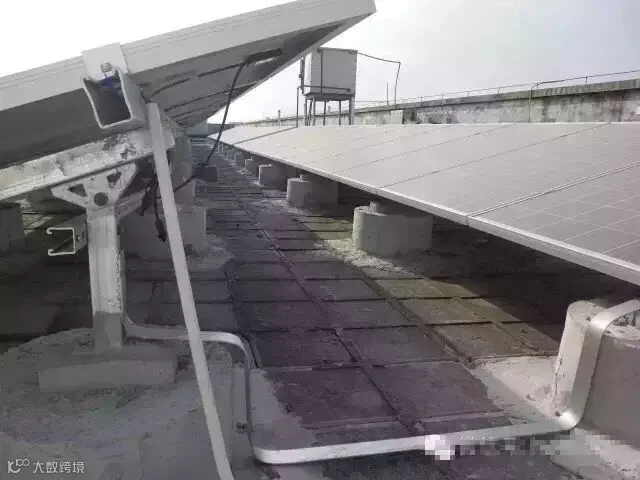

图1 支架与水泥基础基座螺丝连接

图2 支架连同水泥基础一起浇筑

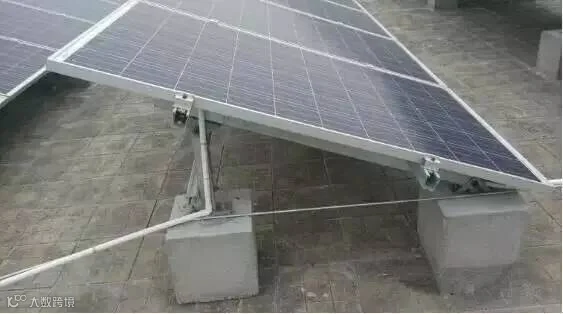

图3 支架直接压在混凝土基础凹槽下

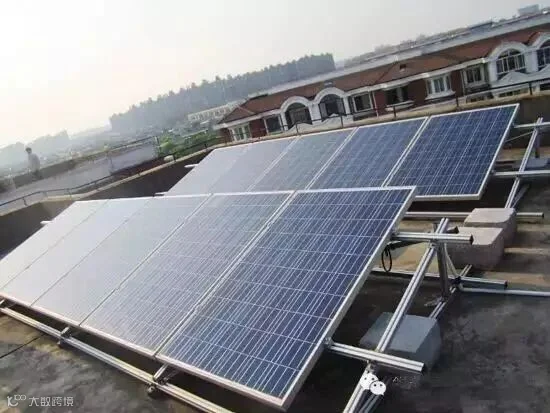

图4 混凝土直接放置在支架上

b.圆形柱

圆形柱基座从连接方式上分为：支架与混凝土基础基座螺丝连接、支架连同水泥基础一起浇筑。

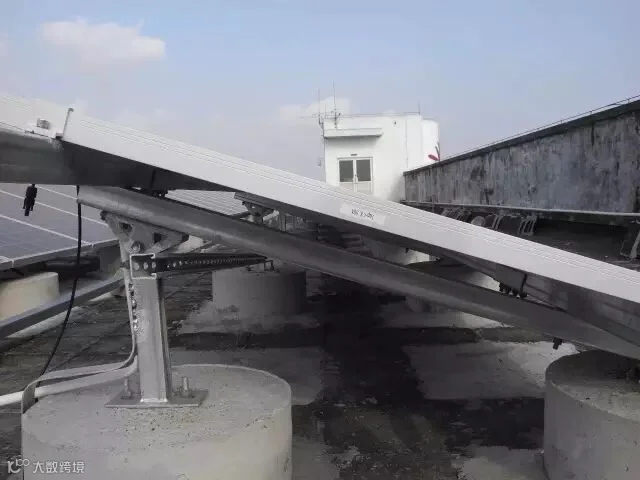

图5 支架与水泥基础基座螺丝固定连接

图6 支架连同水泥基础一起浇筑

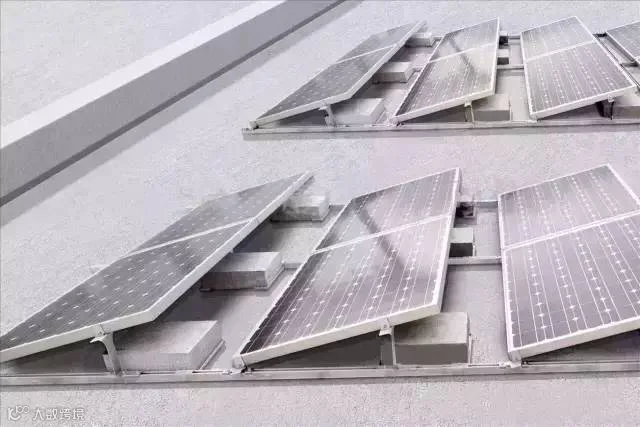

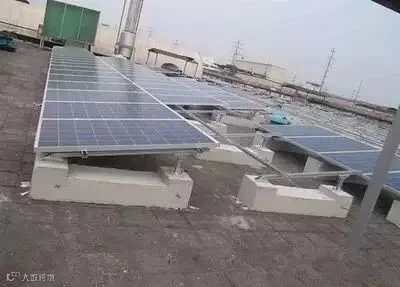

2）复合底座基础

复合底座基础也称条形基础，将前后支架连接为一体，具有更好的抵抗载荷能力。

其与支架的连接方式可分为：支架与混凝土基础基座螺丝连接和支架连同水泥基础一起浇筑。

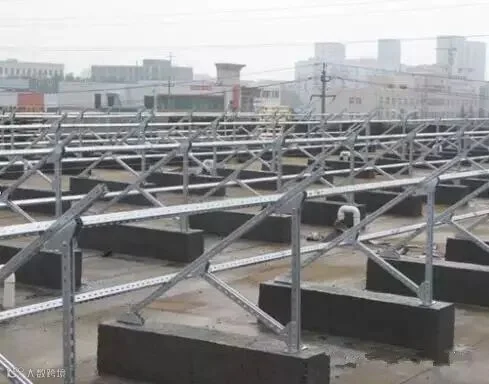

图7 支架与混凝土基础基座螺丝连接

图8 支架连同水泥基础一起浇筑

材质可分为：铝型材、热镀锌钢、铝合金、不锈钢等。

适用范围：主要应用于彩钢瓦屋顶和琉璃瓦斜屋顶。

特点：重量轻、成本较低、可靠性高、安装便捷。

由于彩钢的结构种类多，夹具种类也较多，下面只列举部分夹具类型。

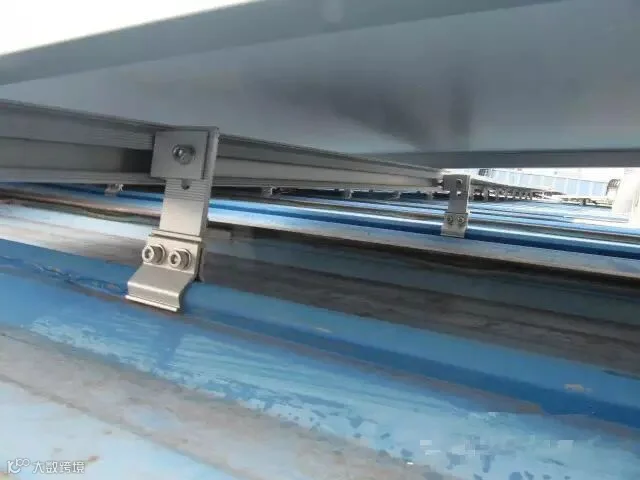

1）彩钢瓦的安装夹具（夹持）

适用彩钢瓦类型：角驰三型、直立锁边结构。

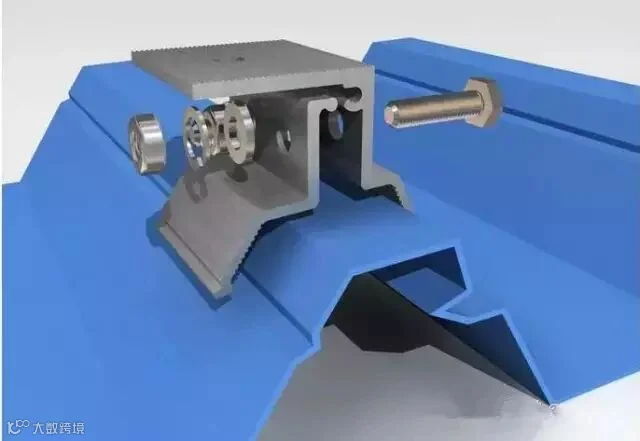

图9 彩钢瓦的安装夹具（夹持）

图10 彩钢瓦的安装夹具（夹持）

2）马鞍支座

适用彩钢瓦类型：角驰三型、直立锁边结构、梯形结构。

与彩钢瓦的连接方式分为：粘接（如图12所示）和螺栓固定（如图13所示）。

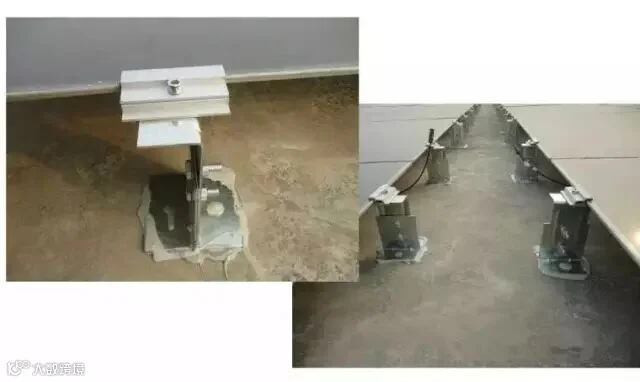

图11 粘接

图12 螺栓固定

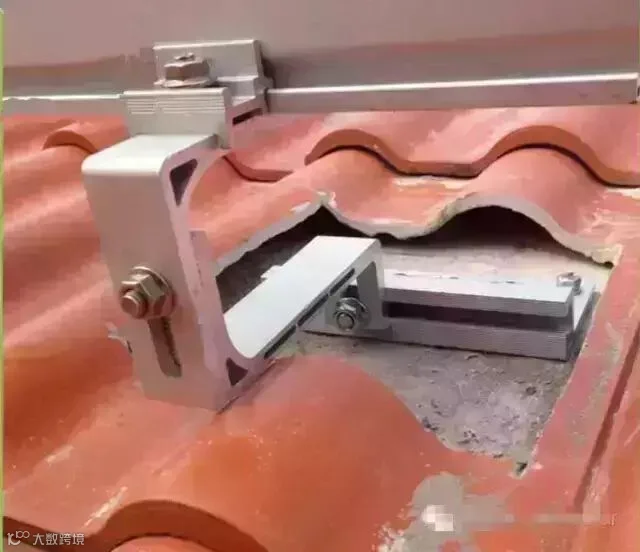

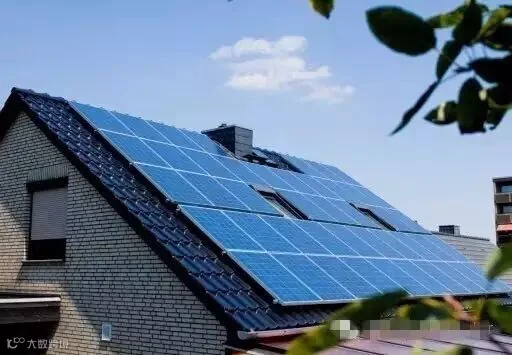

3）琉璃瓦挂钩固定基础

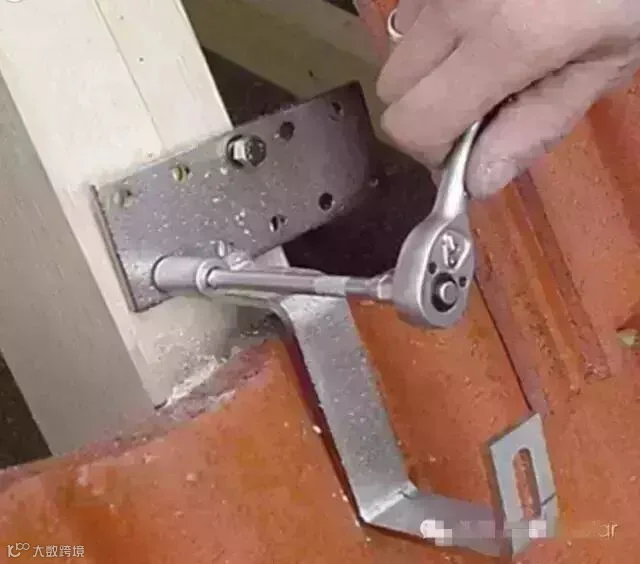

图13 挂钩用螺栓固定于横梁上

图14 挂钩用膨胀螺栓固定于混凝土楼板上

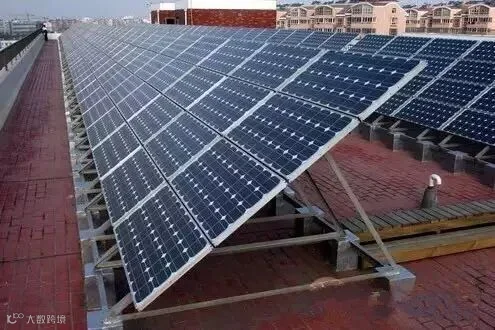

图15 支架直接接入楼板

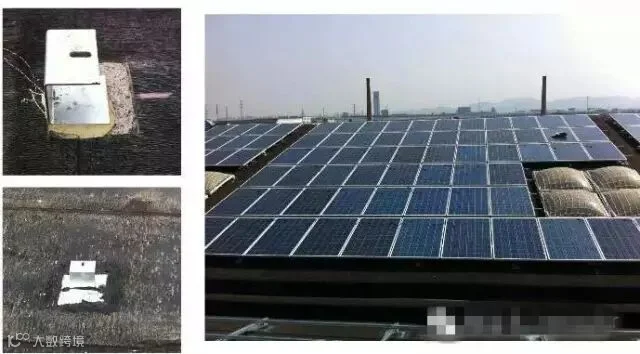

图16 支架底座用建设胶粘接于屋顶

图17 金属支架嵌入式粘接于屋顶

此安装方式主要应用于混凝土斜屋顶和混凝土拱形屋顶。
