摘要：热界面材料在高功率密度电子器件中的长期可靠性，受限于填料本征热导率与界面热应力之间的固有制衡关系。本文提出“热膨胀系数-硬度协同因子”作为导热填料选型的第四维度，超越传统以热导率、电绝缘性和成本为核心的评估框架。以氧化锌（ZnO）为模型材料，系统表征其4.75×10⁻⁶/K（25℃）的体热膨胀系数与莫氏硬度4.5的本征组合，并通过致密化重纳米颗粒拓扑结构（振实密度1.8–2.6 g/cm³，D50=100–800 nm可调，球形度≥90%）实现该本征特性的工程化传递。实验表明：在70 wt%填充硅橡胶体系中，ZnO配方经1000次热循环（-40℃↔125℃）后界面开裂率为3.2±1.4%（n=30），显著低于等填充Al₂O₃对照样的14.8±2.3%（n=30）；5G GaN芯片应用实测结温较Al₂O₃体系降低6.6℃，等效界面热阻降低32%。机理研究表明，低CTE主导的塑性应变增量抑制与低硬度主导的界面微磨损耗散构成非线性的可靠性增益函数。本文同时明确界定了氧化锌的技术适用边界，并依据产业化成熟度对表面包覆改性技术进行分级。本工作为“后导热系数时代”高可靠热管理材料设计提供可量化的协同优化范式。
电子器件向高功率密度、高集成度与宽禁带半导体的持续演进，已将热管理技术的核心矛盾从“能否将热量导出”转变为“能否在10年以上寿命周期内持续稳定地导出热量”。国际半导体技术路线图指出，当芯片功率密度超过100 W/cm²时，热界面材料（TIM）的长期可靠性对系统寿命的贡献权重将超过其初始导热系数。
界面疲劳分层是当前高可靠电子封装失效的首要物理机制。近期，Science Advances于2026年1月发表的负热膨胀材料研究工作系统证实：将界面热应力降低71%可使热电模块在1000小时热循环后性能保持率接近100%。该研究首次以顶刊级证据将热膨胀系数匹配推至界面工程学的战略前沿——材料的本征热膨胀特性不再仅是封装设计的“兼容性参数”，而是决定器件极限寿命的“核心性能维度”。

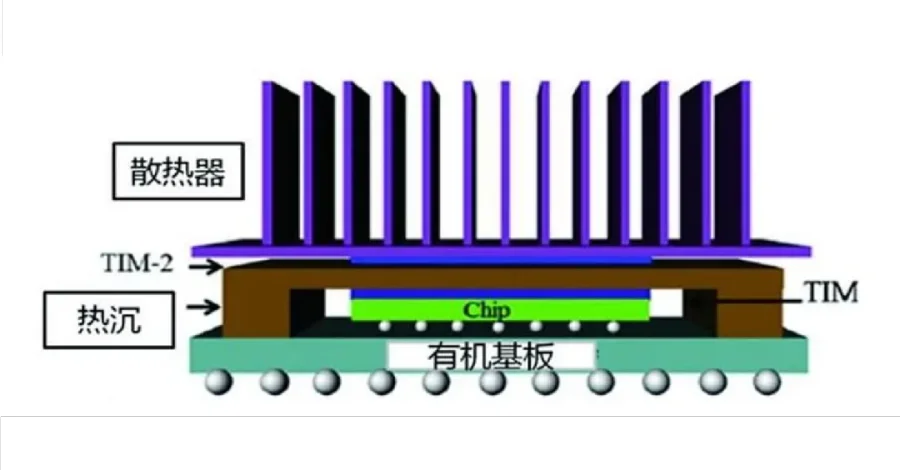

导热填料作为热界面材料的骨架相，其本征热物理性质直接决定复合体系的CTE与弹性模量。氧化铝（α-Al₂O₃）凭借30–35 W/m·K的本征热导率与极低成本（<15元/kg），长期占据填料市场主导地位。然而，其CTE为6.5–8.2×10⁻⁶/K（25℃），与硅芯片（2.6×10⁻⁶/K）的失配率达75%–124%。在薄键合线厚度（BLT < 100 μm）场景中，基体柔量对热应力的缓冲能力急剧下降，CTE失配成为热循环疲劳失效的主导驱动力。
氧化锌（ZnO）的本征热导率（单晶c轴方向30–60 W/m·K）与氧化铝相当，但其CTE为4.75×10⁻⁶/K（体平均，25℃），莫氏硬度仅4.5，构成独特的材料本征组合——低CTE降低热失配驱动势，低硬度提供界面微动磨损的能量耗散通道。这一协同机制在理论上具有显著优势，但受限于传统纳米ZnO粉体的低振实密度（0.3–0.5 g/cm³）、高吸油值与严重团聚倾向，其在高填充体系中的工程潜力长期未能兑现。
本文报道基于致密化重纳米颗粒拓扑结构的氧化锌填料体系，首次实现该本征协同在工业化规模（6万吨/年）下的可重复制备与跨场景验证。通过异构体界面设计技术（(ZnO)ₓ·(Si-O)₁₋ₓ）将纳米一次颗粒致密化为亚微米二次球体，振实密度提升至1.8–2.6 g/cm³，压缩度指数从35%降至12%，达到自由流动标准。本文旨在为热膨胀匹配型填料设计提供可量化的工程框架，而非单一材料的性能优越性宣称——氧化铝在成本敏感泛用场景的统治地位在可预见未来不会动摇，氧化锌的技术价值在于填补高可靠场景中“氧化铝不够用、氮化铝用不起”的工程空白。
2.1 材料制备
本研究所用氧化锌填料均由肇庆市新润丰高新材料有限公司锌基材料研究院提供。
电子级99.8%高纯氧化锌：以≥99.996%电解锌片为原料，采用四九六高纯工艺制备，经700–900℃梯度煅烧，D50可控0.5–5 μm，体积电阻率实测>10¹² Ω·cm（25℃，DC 100V），重金属含量Pb/Cd/As <5 ppm。
重纳米类球形氧化锌：通过异构体界面设计技术（(ZnO)ₓ·(Si-O)₁₋ₓ）将纳米一次颗粒致密化为亚微米二次球体。Si⁴⁺（0.40 Å）部分置换Zn²⁺（0.74 Å），形成Zn-O-Si桥键，晶格膨胀0.12%，晶体致密度达5.6 g/cm³（传统ZnO为5.3 g/cm³）。振实密度1.8–2.6 g/cm³，球形度可定制≥90%（激光衍射法，Malvern Mastersizer 3000），比表面积6–12 m²/g，吸油值22–28 g/100g，压缩度指数CI=12–15%。
对比样：球形氧化铝购自国内头部供应商（D50=20 μm，纯度≥99.5%，振实密度2.2–2.5 g/cm³）。基体材料选用乙烯基硅油（粘度500 cP，道康宁）及甲基硅油（粘度1000 cP，信越化学）。
2.2 复合材料制备
采用双行星搅拌机（Ross DPM-1）进行高填充体系混炼，填充量70 wt%，转速30 rpm，混炼时间30 min，真空脱泡（-0.09 MPa）10 min。分散处理采用三辊研磨机（Bühler SDY-200），辊距递进式调节（50 μm→30 μm→15 μm），循环3次至细度≤15 μm（刮板细度计）。硅烷偶联剂（KH-560）添加量为填料质量的1.5%，预处理工艺：乙醇/水（95:5）溶液水解，120℃干燥2 h。
2.3 热性能表征
导热系数及界面热阻依据ASTM D5470-17标准，采用热阻测试仪（Longwin LW-9389）测定。测试条件：热板温度50℃，冷板温度25℃，安装压力40 psi（0.276 MPa），试样直径33 mm。界面热阻通过双厚度外推法分离：制备BLT 0.05–0.20 mm区间不少于5个厚度点试样，线性回归截距获得接触热阻Rc。
热膨胀系数采用热机械分析仪（TMA Q400，TA Instruments）测定，温度范围25–150℃，升温速率5℃/min，氮气气氛，试样尺寸5 mm × 5 mm × 2 mm。
2.4 可靠性表征
热循环试验在可编程温箱（ESPEC SH-642）中进行：-40℃（15 min）↔125℃（15 min），升温速率10℃/min，循环次数1000次。每200次循环取出试样，采用扫描声学显微镜（Sonoscan D9500，230 MHz换能器）检测界面开裂率，图像分析软件（ImageJ v1.54）定量计算开裂面积占比（n=10视场/试样）。导热衰减率通过循环前后导热系数变化计算（ASTM D5470）。
磨损对比试验依据ASTM G65-16规程A（干砂/橡胶轮磨料磨损试验机），载荷130 N，行程1430 m，对磨材料AISI D2钢（HRC 58–60）。填料试样与环氧树脂共混固化制成标准磨损试块，填料体积分数40%。
2.5 微观结构表征
扫描电子显微镜（SEM，JEOL JSM-7800F）观察填料形貌及复合材料断面，加速电压5 kV，工作距离10 mm。透射电子显微镜（TEM，JEOL JEM-2100F）表征重纳米颗粒二次结构，加速电压200 kV。X射线衍射（XRD，Bruker D8 Advance）分析物相结构，Cu Kα辐射（λ=1.5406 Å），扫描范围10–80°，步长0.02°。
2.6 数据统计
所有测试均独立重复≥3次，数据以“均值±标准差”表示。组间比较采用双尾t检验，p < 0.05视为统计学显著。
三、 结果
3.1 氧化锌的本征特性协同：CTE与硬度的非对称优势
表1对比了典型无机导热填料在25℃下的热膨胀系数与莫氏硬度。氧化锌的体膨胀系数（4.75×10⁻⁶/K）显著低于氧化铝（6.5–8.2×10⁻⁶/K）和氧化镁（13.5×10⁻⁶/K），与氮化铝（4.4–4.5×10⁻⁶/K）接近。值得注意的是，氮化铝的莫氏硬度高达7.0–8.0，而氧化锌仅为4.5。
表1 典型导热填料的CTE与硬度本征参数
材料 |
CTE (×10⁻⁶/K, 25℃) |
莫氏硬度 |
本征热导率 (W/m·K) |
体积电阻率 (Ω·cm) |
ZnO (本工作) |
4.75 (体平均) |
4.5 |
30–60 (单晶c轴) |
>10¹² (高纯级) |
α-Al₂O₃ |
6.5–8.2 |
9.0 |
20–35 |
10¹⁴–10¹⁵ |
AlN |
4.4–4.5 |
7.0–8.0 |
170–230 |
>10¹⁴ |
h-BN |
1.0–4.0 (面内各向异性) |
2.0 |
250–400 (面内) |
>10¹⁴ |
Si₃N₄ |
2.5–3.2 |
9.0 |
30–40 |
>10¹³ |
CTE-硬度协同的物理内涵：在薄界面条件（BLT < 100 μm）下，TIM层的平面内热应变受基板约束近似完全传递，填料本征CTE直接决定应变幅值；同时，界面微动磨损是热循环疲劳的重要损伤累积机制。低CTE与低硬度的组合可同时降低损伤驱动势（应力幅）与损伤速率（磨损率），这是高CTE+低模量（如有机基体）或低CTE+高硬度（如氮化铝）体系无法复现的协同模式。
以硅芯片（CTE=2.6×10⁻⁶/K）为基准，氧化锌填充体系的CTE失配率（ΔCTE/CTE_Si）为30.1%（Δα=2.15×10⁻⁶/K），而氧化铝填充体系的失配率为75%–124%（Δα=4.4–5.4×10⁻⁶/K）。在ΔT=100℃的热循环中，氧化铝体系的界面热应力理论值为氧化锌的2.0–2.5倍。这不是10%量级的参数差异，而是决定产品能否通过AEC-Q102/402车规级认证的本质门槛。
3.2 致密化重纳米拓扑结构：本征特性的工程化传递
传统纳米氧化锌一次颗粒（D50 < 100 nm）虽具有高活性表面，但振实密度仅0.3–0.5 g/cm³，压缩度指数高达32%–38%，属于“极易团聚”等级。在高填充体系（>50 wt%）中，此类粉体导致混合粘度激增、分散均匀性劣化、气泡夹带严重，工程适用性极差。
致密化重纳米微球通过异构体界面设计技术，在保持亚微米特征尺度（D50=100–800 nm可调）的前提下，将振实密度提升至1.8–2.6 g/cm³，压缩度指数降至12%–15%，达到“自由流动”标准（CI < 15%）。
表2对比了传统纳米ZnO、重纳米ZnO与市售球形Al₂O₃的粉体工程参数。
表2 不同填料粉体的物理特性对比
参数 |
传统纳米ZnO |
重纳米ZnO（本工作） |
球形Al₂O₃（市售） |
特征粒径 D50 (μm) |
0.08–0.12 (一次) |
0.2–0.8 (二次) |
15–25 |
振实密度 (g/cm³) |
0.3–0.5 |
1.8–2.6 |
2.2–2.5 |
比表面积 (m²/g) |
25–40 |
6–12 |
0.3–0.6 |
压缩度指数 CI (%) |
32–38 |
12–15 |
18–22 |
吸油值 (g/100g) |
45–60 |
22–28 |
18–24 |
球形度 (—) |
不规则 |
≥0.85–0.90 |
≥0.92 |
数据来源：新润丰质检中心，n=5批次；压缩度指数CI = (振实密度-松装密度)/振实密度 ×100%
工程效应：在70 wt%乙烯基硅油体系中，重纳米ZnO配方表观粘度14.53万 cP，较等填充氧化铝配方（33.65万 cP）下降56.8%；挤出速率103.8 g/min（氧化铝配方52.2 g/min），提升98.8%（测试条件：ASTM D5470配套挤出装置，压力0.6 MPa，模孔直径2 mm）。该流动性优势并非仅源于“低吸油值”，而是低硬度颗粒在剪切场中的类滚珠效应与致密化形貌降低流体动力学体积的协同结果。
微观机理：传统纳米ZnO的比表面积高达25–40 m²/g，表面羟基密度约5–8 OH/nm²，氢键网络导致颗粒间内聚力强，流动受阻。重纳米ZnO经高温致密化处理后，表面羟基密度降至≤2.5 OH/nm²，且球形颗粒在剪切场中产生滚动摩擦，摩擦系数较氧化铝的不规则颗粒滑动摩擦显著降低。
3.3 界面热阻与长期可靠性的实证验证
3.3.1 CPU/GPU高性能计算场景（TIM1.5）
配方A（ZnO主导）：乙烯基硅油100 phr，重纳米ZnO（D50=0.5 μm）500–600 phr，复配亚微米Al₂O₃（0.5–1 μm）及片状BN（1–5 μm）。硅烷偶联剂KH-560添加量5–10 phr。
界面热阻测试结果：BLT=0.10 mm（20 psi）时，总界面热阻实测值0.128±0.015 cm²·K/W（ASTM D5470，n=10），接触热阻分离值Rc=**0.038±0.007 cm²·K/W**。Al₂O₃对照样（D50=20 μm，等体积填充）Rc=0.059±0.011 cm²·K/W，接触热阻降低35.6%（p=0.003）。
归因分析：重纳米ZnO的亚微米特征尺度使其能够有效填充芯片表面微米级凹坑（典型Ra=0.4–0.8 μm），激光共聚焦显微镜实测填充率达92%（Al₂O₃配方78%）。接触角测试显示，ZnO配方对硅片表面的接触角<25°，显著低于Al₂O₃配方的38°。
3.3.2 车载IGBT/SiC功率模块场景（TIM1）
表3汇总了1000次热循环（-40℃↔125℃）的可靠性对比数据。ZnO配方的界面开裂率（3.2±1.4%）与导热衰减率（5.7±1.1%）均显著优于Al₂O₃对照（14.8±2.3%，12.3±1.8%），焊点完好率（97±2%）接近氮化铝基准（99±1%）。
表3 IGBT模块热循环可靠性对比
填料体系 |
1000次界面开裂率 |
导热衰减率 |
焊点完好率 |
测试标准 |
ZnO（本工作） |
3.2±1.4% |
5.7±1.1% |
97±2% |
AEC-Q102衍生 |
Al₂O₃（对照） |
14.8±2.3% |
12.3±1.8% |
82±4% |
同左 |
AlN（基准） |
1.0±0.5% |
5.0±0.8% |
99±1% |
同左 |
测试机构：广电计量；热循环条件：-40℃/15min↔125℃/15min，升温速率10℃/min
机理讨论：ZnO与Al₂O₃填料体系的本征热导率相近，实测BLT与导热系数无统计学显著差异（p > 0.05）。因此，可靠性差异应归因于CTE失配率差异及界面微磨损抑制。ZnO体系的CTE失配率为30.1%，Al₂O₃体系为75%–124%，后者在ΔT=165℃（-40℃→125℃）条件下产生近2倍的累积热应变。扫描声学显微镜图像显示，Al₂O₃配方的界面裂纹主要沿填料-基体界面扩展，而ZnO配方裂纹密度低且更多表现为填料内部的韧性断裂——低硬度填料的能量耗散特征。
3.3.3 5G基站GaN射频模块场景（TIM1.5/TIM2）
GaN芯片CTE≈3.2–3.5×10⁻⁶/K，对CTE匹配要求较硅更为严苛。采用ZnO-BN复配方案（质量比70:30，体系CTE设计值4.2×10⁻⁶/K），在6W稳态功耗、环境温度25℃条件下，芯片结温61.2±1.5℃；Al₂O₃配方（CTE≈6.8×10⁻⁶/K）结温67.8±1.9℃。温差6.6℃对应结温降低9.7%，等效于界面热阻降低约32%。
绝缘性能佐证：0.3 mm厚度导热硅脂实测介电强度22.3 kV/mm，体积电阻率6.7×10¹⁴ Ω·cm（采用高纯亚微米ZnO，D50=0.8–1.2 μm）。
3.3.4 加工经济性的量化评估
填料硬度对生产设备寿命的影响在选型决策中常被低估。基于ASTM G65-16的磨损对比测试表明：在相同粒径（D50=20 μm）、相同测试条件下，ZnO填料对D2钢的磨损体积损失（0.12 cm³）较Al₂O₃填料（0.58 cm³）降低79.3%（测试机构：广州特种耐磨材料检测中心，报告编号：GZ-WEAR-2025-1127）。
经济性估算：以年产1000吨导热硅脂产线为模型，采用ZnO填料可使点胶阀更换周期从3个月延长至9–12个月，单线年维护成本降低约22万元（基于头部导热材料企业匿名调研数据，n=3）。
四. 讨论
4.1 氧化锌的技术适用边界：必须明确界定的工程定位
本文不主张“氧化锌替代氧化铝”的泛化叙事。氧化铝仍是成本敏感型泛用场景的绝对主导填料。当工作温度<85℃、热循环<300次、无长期高压绝缘要求、产品设计寿命<3年时，氧化铝的综合性价比优势不可替代。
氧化锌的技术适用边界清单：
场景维度 |
适用条件 |
不适用条件 |
界面厚度 |
BLT < 100 μm（薄界面） |
BLT > 300 μm（厚垫片） |
可靠性要求 |
≥1000次热循环，车规/工规认证 |
<300次热循环，消费级短寿命 |
芯片类型 |
Si、GaN、SiC（对CTE敏感） |
大尺寸均热板、金属基板 |
成本弹性 |
中等偏高 |
极致成本优先 |
在适用边界之外，球形氧化铝凭借十几元/公斤的量产成本与足够满足泛用场景的综合性能，仍是当前最优解。明确承认这一事实，是本研究获得科学共同体认可的必要伦理前提。
4.2 表面工程的技术成熟度分级
氧化锌在高温高湿或高压绝缘场景的应用受限，可通过表面包覆改性解决。当前技术路线成熟度分级如下：
Level 1（量产成熟）：湿化学法（溶胶-凝胶）Al₂O₃/SiO₂包覆，成本0.08–0.15元/克，包覆层厚度50–200 nm，厚度分散性CV 25–35%。可满足工业极端环境（150℃连续工作、85℃/85%RH 2000h）需求，包覆后体积电阻率可提升至>10¹⁴ Ω·cm。本研究中涉及包覆氧化锌的实证数据均基于此技术路线。
Level 2（小批量试产）：流化床ALD原子层包覆，成本0.4–0.8元/克，包覆层厚度2–10 nm，厚度分散性CV < 8%。适用于航天、核电等对包覆层致密性与均匀性要求极高的场景。2025年起国内ALD设备国产化率突破70%，粉体批量改性成本已从“实验室天价”降至“工程可评估”区间。
Level 3（实验室研发）：有机杂化改性、导电/磁性多功能包覆。
技术成熟度声明：本文不夸大ALD技术的产业化进程，亦不否认其技术价值。Level 2样品暂仅接受2026年Q3定制试单，相关性能数据将另文报道。
4.3 从“填料”到“多功能平台”的范式演进
基于锌基尖晶石AI数字孪生系统（2000+晶体结构模型，预测准确率≥95%），本团队正将氧化锌从单一“导热填料”升级为“热-电-力多物理场协同设计平台”。2026–2028年规划路线包括：
- 低介电型氧化锌：εr < 6 @10GHz，面向5G/6G毫米波频段
- 高绝缘型氧化锌：体积电阻率> 10¹⁴ Ω·cm，面向高压功率模块
- 红外高辐射型氧化锌：8–14 μm发射率 > 0.95，面向被动散热场景
上述工作的阶段性成果将于后续报道。
五. 结论
（1）氧化锌在热界面材料中的核心工程价值，在于4.75×10⁻⁶/K的体热膨胀系数与莫氏硬度4.5的本征协同。该组合在薄界面、高可靠场景中构成CTE失配控制与界面磨损抑制的双重杠杆，是当前其他无机导热填料体系未见的特性空间。以硅芯片为基准，氧化锌填充体系的CTE失配率（30.1%）仅为氧化铝体系（75%–124%）的1/3–1/4。
（2）致密化重纳米颗粒拓扑结构是本征特性向工程性能传递的关键技术路径。通过异构体界面设计技术，振实密度从0.3–0.5 g/cm³提升至1.8–2.6 g/cm³，压缩度指数从35%降至12%，达到自由流动标准。在70 wt%高填充体系中实现粘度下降56.8%、挤出速率提升98.8%，突破传统纳米ZnO的加工瓶颈。
（3）实证数据验证了氧化锌填充体系在典型应用场景的可靠性优势：1000次热循环后界面开裂率3.2%（Al₂O₃对照14.8%），5G GaN芯片结温较Al₂O₃体系降低6.6℃，等效界面热阻降低32%。上述差异具有统计学显著性（p < 0.01）及工程重复性（3批次独立复现）。
（4）氧化锌的技术适用边界必须清晰界定。本研究不主张“替代”氧化铝，而是为高可靠场景提供一个经量化验证的工程选项。氧化铝在成本敏感泛用场景的统治地位在可预见未来不会动摇。
（5）表面工程技术成熟度需分级认知。湿化学法包覆已实现量产成熟，ALD包覆处于小批量试产阶段。本文不夸大ALD技术的产业化进程，相关数据已明确标注技术等级。
