方成化工-砂浆整体解决方案供应商
微信公众号定期推送技术经验，原材料价格，行情动态，优惠等诸多优质内容，专业提供腻子粉，瓷砖胶，干粉砂浆等建筑化学原材料！关注我们妥妥没错！（洽谈合作：18075163213）
炎炎夏日，酷暑难耐。
在刮腻子的施工过程中，
会出现哪些困难呢？
接下来就为大家盘点5个：
图片来源于网络，如有侵权请联删

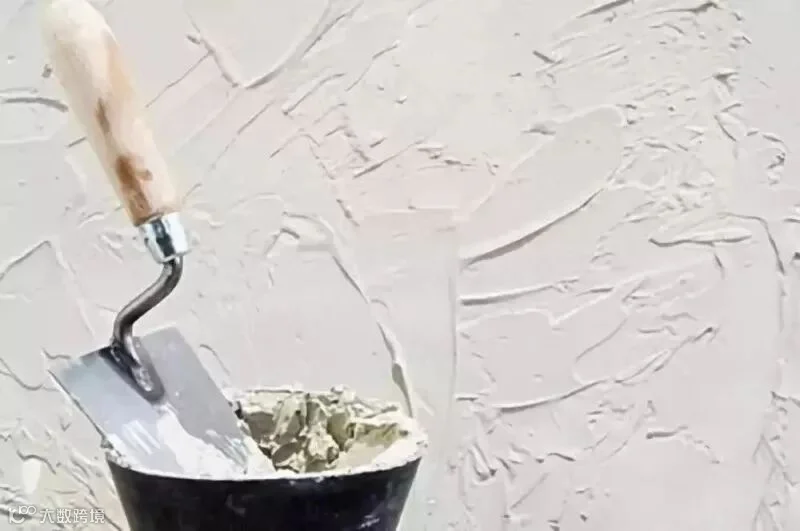

腻子粉料在桶里调配时干的很快，难施工，批刮后失水快，不能正常收压或施工后干燥过快。
原因：施工环境气温太高，湿度太低、通风太强及阳光直晒，腻子中的复合材料反应加速。
解决方案：预防为主，注意施工环境，避免在高温时段、阳光直晒时段施工，控制施工场地通风强度。当基面出现太过干燥、 吸水快的情况时建议刷涂界面剂或者预先湿润基面(但不能有明水)再施工。
图片来源于网络，如有侵权请联删

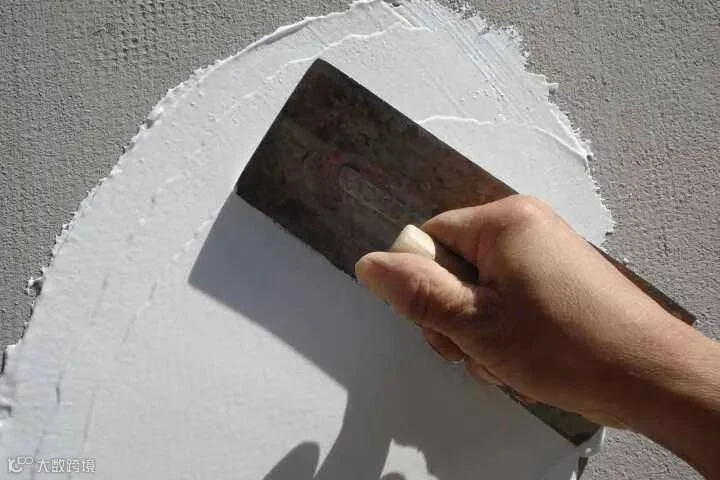

腻子在批刮、收压时出现翘起或呈鳞片现象。
原因：基面太干燥或施工现场温度太高。
解决方案：基层太干燥时应保湿施工，避开中午这种高温时段施工。而针对批刮已翻皮的腻子应该铲除腻子，涂刷封闭材料如大匠固底王后重新批刮。
图片来源于网络，如有侵权请联删
腻子批刮时产生气泡或者批刮过后表面起泡。
原因：夏季气温高， 基层过于干燥致使腻子快干，从而产生气泡。
解决方案：腻子调配时应按要求充分搅拌，在适宜温度范围施工。如若批刮时腻子有气泡可在表干时反复收压，消除气泡。
图片来源于网络，如有侵权请联删
施工完成及干透后，用手触摸有掉粉现象，严重的甚至出现前后两道腻子之间或腻子与基底之间相互剥离。
原因：腻子在高温干燥时施工，水分挥发快，没有足够水分进行固化，因而容易脱粉。而底层腻子疏松粉化严重，面层腻子太硬，干燥太快会造成脱层。另外,外墙腻子被雨水冲刷后，粘结剂流失，重批后也容易脱层。
解决方案：腻子调配时应按要求充分搅拌，在适宜温度范围施工。如若批刮时腻子有气泡可在表干时反复收压，消除气泡。
图片来源于网络，如有侵权请联删
腻子层产生裂缝，开裂分为有规则线状裂、“T型裂”、 网状裂”、大的龟裂、不规则短线状裂、局部小龟裂、阴角同时有较多垂直短线裂等。
原因：单遍批刮太厚，干燥太快，表干里不干，当然裂纹有多种，主要有以下几种：
1、有规则线状裂主要是裂缝处开裂。
2、“T型裂”、“网状裂”主要是基层开裂。
3、大的龟裂及不规则较短线状裂朱啊哟是腻子批刮太厚的干裂。
4、阴角裂同时有较多垂直短线裂主要是基层太松或修角腻子太硬、太厚。
解决方案：腻子严重开裂需要铲掉后重批；结构松动要待结构稳定后施工；接缝开裂应该预先做好接缝处理再批刮腻子。
综上，夏季批腻子，应该注意防通风过强、防太阳直晒、防高温时段施工，注意了这些其实夏季也不失为一个批腻子的好季节。同时，高温季节施工，工人防中暑的工作也要做好。
