国内增白剂领导品牌——湖南长沙练达化工，为大家国内提供最新、最全面、最专业塑料工艺和原材料技术知识，每日更新，请随时关注
o【新朋友】点击标题下方蓝色字『练达化工』快速关注
o 公众号搜索『练达化工』加朋友搜微信号：cslianda
o 【老朋友】点击右上角按钮可分享、并收藏本文

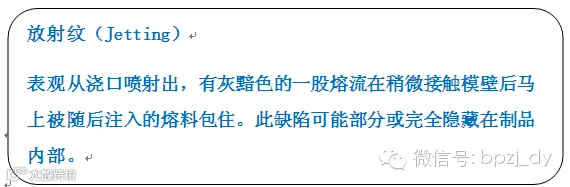

放射纹往往发生在当熔料进入到模腔内，流体前端停止发展的方向。它经常发生在大模腔的模具内，熔流没有直接接触到模壁或没有遇到障碍。通过浇口后，有些热的熔料接触到相对较冷的模腔表面后冷却，在充模过程中不能同随后的熔料紧密结合在一起。除去明显的表面缺陷，放射纹伴随不均匀性，熔料产生冻结拉伸，残余应力和冷应变而产生，这些因素都影响产品质量。在多数情况下不太可能只通过调节成型参数改进，只有改进浇口位置和几何形状尺寸才可以避免。
与加工参数有关的原因与改良措施见下表：
1、注射速度太快降低注射速度
2、注射速度单级采用多级注射速度：慢-快
3、熔料温度太低提高料筒温度（对热敏性材料只在计量区）。增加低螺杆背压。
与设计有关的原因与改良措施见下表：
1、浇口和模壁之间过渡不好提供圆弧过渡
2、浇口太小增加浇口
3、浇口位于截面厚度的中心浇口复位位，采用障碍注射
工艺溢料是指用手工在模具上开一条深一些的排气槽，在生产时此槽产生出来的(批峰)，又叫工艺批峰，主要是用来改善烧胶或熔接痕，可将烧胶或熔接痕调整到此批峰上，生产后将其切除。烧四位置是指将烧胶或熔接痕用工艺调到不用容易看到的位置，以免应响产品的外观。增加低螺杆背压是指调整背压。障碍注射是指在入水前方加一挡块。改变射胶浇口流向位置。以改变射胶时胶料的流动方向。这种方法对于解决喷射纹有帮助。（未完待续…）
