关注我们
方成化工-砂浆整体解决方案供应商
微信公众号定期推送技术经验，原材料价格，行情动态，优惠等诸多优质内容，专业提供腻子粉，瓷砖胶，干粉砂浆等建筑化学原材料！关注我们妥妥没错！（洽谈合作：18075163213）
墙面空鼓和开裂是一个很让人头疼的问题，今天就分享一下这个问题的成因和应对之策。
空鼓是指抹灰基层、砂浆层、墙体间粘结不牢，或是抹灰砂浆密实度不够导致的内空现象。

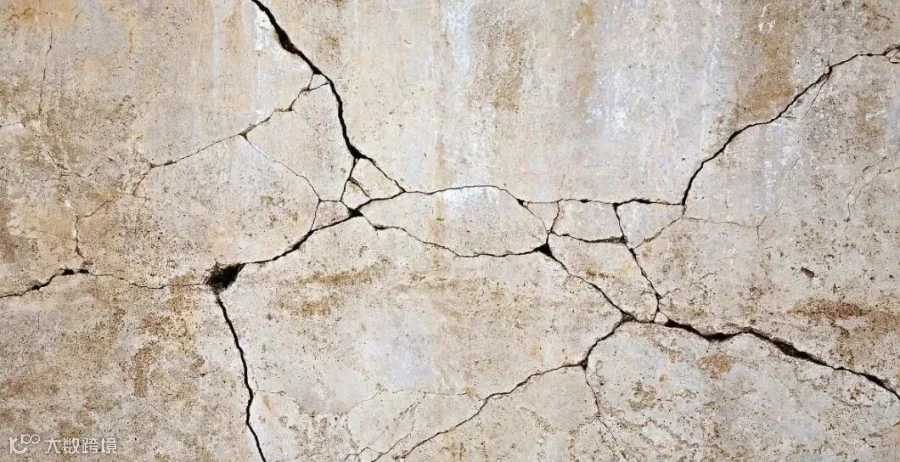

开裂一般是由于抹灰砂浆自身收缩引起开裂，抹灰砂浆收缩主要包括化学收缩、干燥收缩、温度收缩及塑性收缩。这些收缩将在抹灰砂浆中产生拉应力，当拉应力超过抹灰砂浆的抗拉强度时就会出现裂缝。

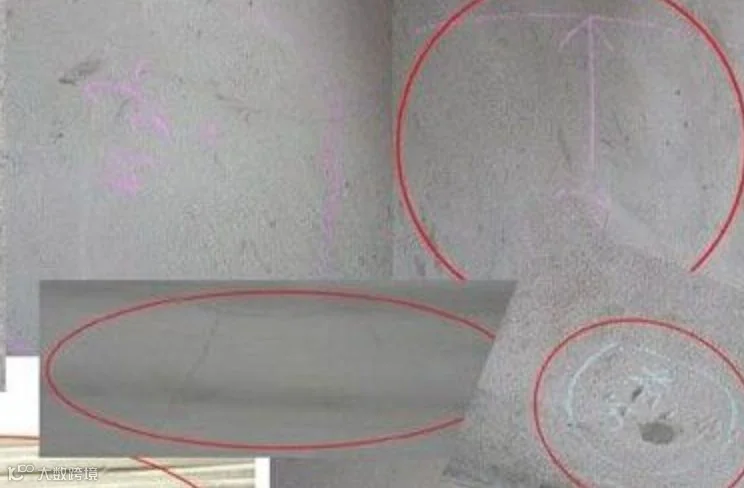

墙面空鼓与开裂的特征在于：抹灰层空鼓与开裂的部位主要分布在砼体基面，以及在门窗过梁、剪力墙、梁、柱与砌体交接处，消防箱、开关箱、线盒线管等四周，以及厨浴间墙面上居多，空鼓的面积一般不超过30×30（cm），但目前部分项目（如香槟）出现较多大面积空鼓现象。
墙面空鼓与开裂的共性主要有如下二大方面：
1）抹灰层的强度与密实度较差；
2）墙面抹灰层中间往往存在纯浆水泥层。
防治墙体抹灰层开裂与空鼓的技术思路，主要在于尽量减少砂浆抹灰层的收缩，其出路在于改善砂浆性能，降低砂浆的水灰比，以及有赖于施工将砂浆搓压或挤压密实，再者是增强砂浆与基层或砂浆之间的粘结强度。
成因一，墙面抹灰没有按相关技术规程的基本要求实行分道施工。
成因二，砂浆材料问题：施工中由于砂浆配比不当、水灰比过大、水泥质量不合格或水泥过期、水泥安定性不合要求、水泥掺量不足，沙粒过细、含泥量过大，砂浆未搅拌均匀等原因可能造成抹灰砂浆粘结力不够或者砂浆凝固后体积收缩大，导致抹灰层空鼓。
成因三，砂料没有作出过筛级配。砂浆中难免会存在较粗骨料或异物，施工就无法将浆料搓压或挤压密实了。
成因四，抹灰之前没有对基层上的凹凸不平及孔洞部位作出修补处理，局部抹灰过厚，以及抹灰层收口界面粗糙，施工就难以将砂浆料搓压密实。
成因五，钉挂在墙面上的钢网未张拉牢固，其在抹灰过程中不可避免会出现回弹的问题，抹灰层就难以确保密实了。
成因六，砂浆的和易性、粘连性与施工开放时间难以满足施工要求。
按照墙面抹灰施工工序及问题成因，逐一进行工序工艺程序总结。
一般抹灰基本工艺流程：总体基层表面处理→墙面喷水湿润（CL干法施工可不要）→甩浆→挂钢丝网→吊直、套方、找规矩、贴灰饼→墙面冲筋→做护角→抹水泥窗台板→抹底层灰→抹罩面灰→养护。
⊙步骤一、处理混凝土基层
⊙步骤二、在混凝土基层设置上的结合层
⊙步骤三、在墙面定出抹灰基准点
⊙步骤四、修整墙面缺陷部位
⊙步骤五、清除墙面与地坪上的浮浆与粉尘
⊙步骤六、在墙面抹上底层灰
⊙步骤七、在墙面抹上罩面灰及完工养护
