PART.01

前言

传统的存储解决方案，在虚拟化化场景下，处理繁杂且高频访问的数据时，常会遭遇性能瓶颈、延迟过高、以及扩展困难等问题，导致用户业务发展受阻。为打破这一困境，一种基于Vhost-user协议构建的高性能分布式存储系统应运而生，该系统以其创新的设计理念与先进的技术特性，为金融、医疗、制造等行业及各类企业提供了一种高性能、高可扩展、且极具成本效益的高性能解决方案。

PART.02

网络虚拟化技术的演进

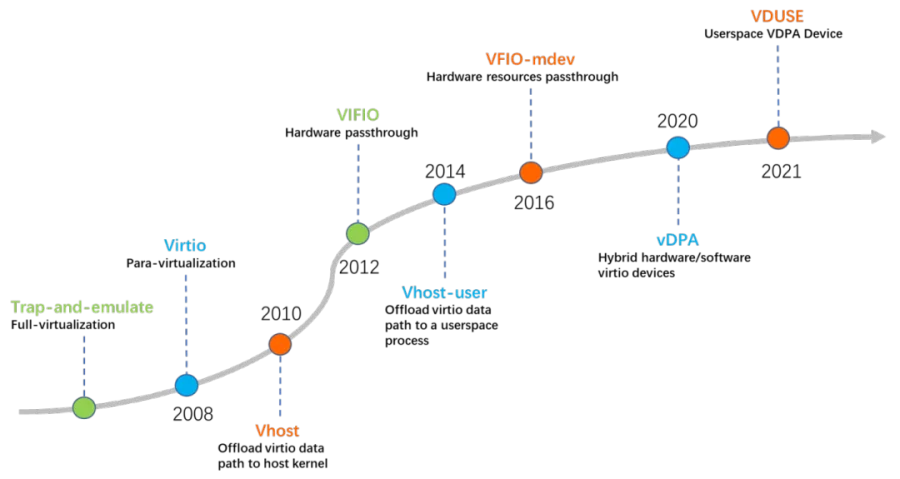

I/O 虚拟化过程经历了从 I/O 全虚拟化、I/O 半虚拟化、硬件直通再到 Vhost-user，vDPA 加速技术的演进。

PART.03

网络虚拟化背景知识

3.1 什么是虚拟化

虚拟化技术是一种资源管理技术，它允许在单台物理服务器上运行多个虚拟机（VM），每个虚拟机都有自己的操作系统和应用程序，这种技术可以提高硬件资源的利用率，降低能源消耗，提高系统的可靠性和扩展性。

当前主流的 I/O 设备虚拟化方案：

QEMU 纯软件模拟

利用软件模拟 I/O 设备提供给虚拟机使用。

Virtio 半虚拟方案：

规范了前后端模型，在虚拟机（Guest OS）中使用 frontend 驱动（Virtio Drive），在 Hypervisor（QEMU）中使用 backend 设备（Virtio Device）提供 I/O 能力，通过减少内存复制次数和 VM 陷入次数，提升 I/O 性能，这种方案需要安装 Virtio 驱动。

3.2 什么是KVM

KVM是Kernel-based Virtual Machine的缩写， KVM是一种虚拟化技术，允许通过一个操作系统平台管理多个操作系统。‌

KVM通过Linux内核的虚拟化功能来实现虚拟机的创建和管理。意味着它依赖于Linux内核来创建和管理虚拟环境。

KVM它使用硬件辅助虚拟化技术，如Intel的VT-x和AMD的AMD-V，来提高虚拟化的效率和性能。KVM的架构包括一个控制接口和一个后端模块，用户可以通过控制接口管理虚拟机，而后端模块负责处理虚拟机的具体操作。

KVM允许用户在一个物理服务器上运行多个虚拟机，每个虚拟机都可以运行不同的操作系统和应用程序互不干扰。

3.3 Virtio 规范和 Vhost 协议

3.3.1 什么是 Virtio

Virtio是一种标准的半虚拟化IO设备模型，将半虚拟化的IO设备驱动（网卡、磁盘设备等）统一起来，便于后续的维护、扩展和优化。任何Hypervisor或其他后端都可以根据Virtio设备的标准实现Virtio设备的后端功能，从而避免继续向内核中加入新的半虚拟化设备驱动。Guest用户也可以在不同虚拟化实现下使用相同的虚拟IO设备和功能，不用考虑不同的Hypervisor下还要适配不同虚拟设备的问题。

Virtio 规范标准：

Virtio是 VM 实现 I/O 通信的标准规范，为虚拟设备提供了一套标准、简单、高效、可扩展的方案。Virtio 规范基于两个元素：设备和驱动程序。

Virtio 目前被用作虚拟机（VM）访问块设备（Virtio-blk）和网络设备（Virtio-net）的标准开放接口，Virtio提供了虚拟机和物理服务器数据交换的通用机制，得到了大多数hypervisor的支持，成为事实上的标准。

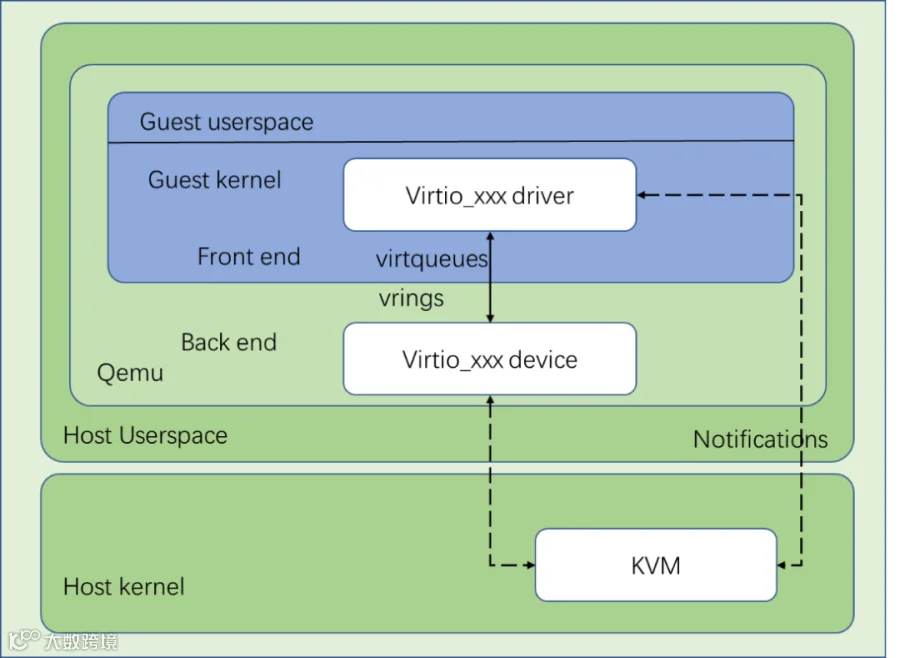

Virtio的组成：

Virtio 由三部分组成，前端是驱动层，位于Guest系统内部，中间是虚拟队列（virtqueue），负责数据传输和命令交互，后端设备层，用于具体处理 Guest 发送的请求。

Virtio的优点：

高性能：由于直接与硬件设备通信，避免了额外的软件层开销，提高了I/O性能。

低延迟：减少了数据在虚拟机和宿主机之间的传输，降低了延迟。

Virtio的缺点：

兼容性：需要特定的设备驱动支持，可能在某些操作系统中无法使用。

维护成本：需要对设备驱动进行维护和更新。

3.3.2 什么是 Vhost

Vhost (Virtual Host)是Virtio的一种后端实现方案。Vhost实现了在内核中将Virtio数据路径处理从QEMU卸载到外部元素，bypass掉QEMU进程，让数据包从Host直接转发到Guest。

Vhost协议是一组消息传递机制，被设计出来以用于解决Virtio低效的方面。Vhost 协议允许将 Virtio 数据面实现 offload 到用户态（Vhost-user）或内核（Vhost-net）中以增强性能。

Vhost的优点：

高性能：直接访问宿主机文件系统，避免了额外的数据传输开销。

灵活性：可以在不同的操作系统中使用，不需要特定的设备驱动。

Vhost的缺点：

安全性：虚拟机直接访问宿主机文件系统，可能存在安全风险。

3.3.3 什么是 Vhost-user

Vhost-user是一种新型的半虚拟化技术，它允许虚拟机直接访问宿主机的文件系统，从而提高存储性能。

Vhost-user也是采用 vring 完成共享内存，eventfd 机制完成事件通知。不同之处在于 Vhost-user 实现在用户空间中，用于用户空间中两个进程之间的通信，其采用共享内存的通信方式。

Vhost-user的提交者是Luke Gorrie，他也是snabbswitch的作者。Vhost-backend从原来kernel中的Vhost-net变成了用户空间的snabbswitch，snabbswitch直接接管物理网卡的驱动，从而直接控制网络信息的输入输出。

在软件实现的网络I/O半虚拟化中，使用Vhost-user技术，从虚拟机到host上实现了数据的zero copy（通过大页共享），host到NIC的zero copy（snabbswitch实现的驱动），能进一步加快数据的传输。

PART.04

网络虚拟化的关键技术方案

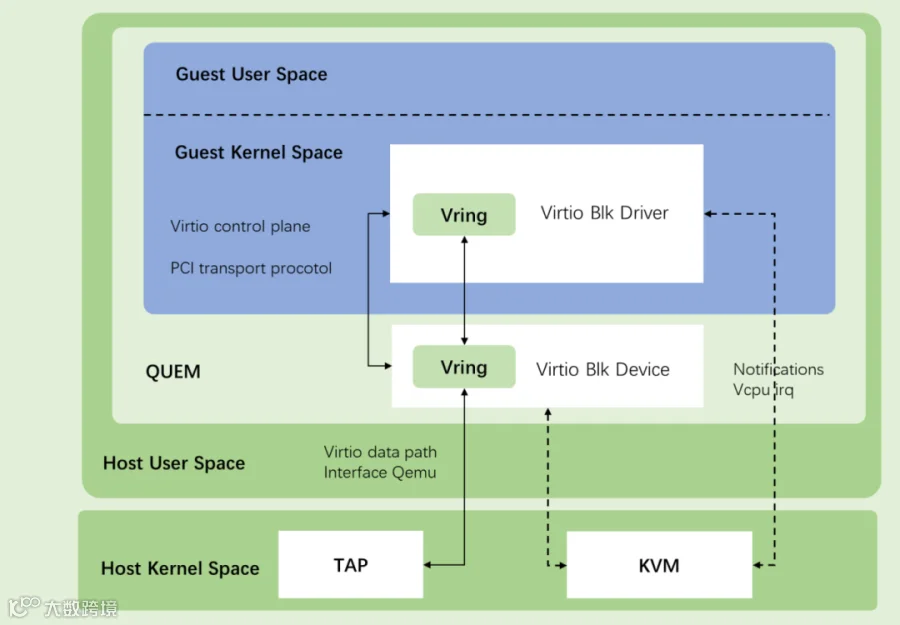

4.1 Virtio方案

Virtio 基于 Vring 的 I/O 通讯机制，相比QEMU的纯软件模拟，有效降低了I/O延迟，具有性能优势。这也是Virtio普及的原因，各个厂商的半虚拟化I/O设备实现方式开始变得统一。

Virtio 由三部分组成，前端是驱动层，位于 Guest 系统内部，中间是虚拟队列（virtqueue），负责数据传输和命令交互，后端设备层，用于具体处理 Guest 发送的请求。

Virtio, 作为一种半虚拟化的解决方案，通过virtqueue简化了虚拟机与主机的通信，减少了io和mmio操作，减少陷出次数，显著提升了网络性能。它的工作流程是：虚拟机中断后，数据在用户空间（QEMU）和内核（Virtio-backend）间通过virtqueue进行交换，仅需两次用户态到内核态的切换。

4.2 Vhost 加速

Virtio后端Device用于具体处理Guest的请求，负责I/O的响应，把I/O处理模块放在QEMU进程之外去实现的方案称为Vhost。

Vhost方案的核心是将数据面的处理放到用户空间中，而控制面的逻辑则通过Unix域套接字进行配置。

两种加速方案：

Vhost-kernel方案主要是将I/O负载卸载到内核完成

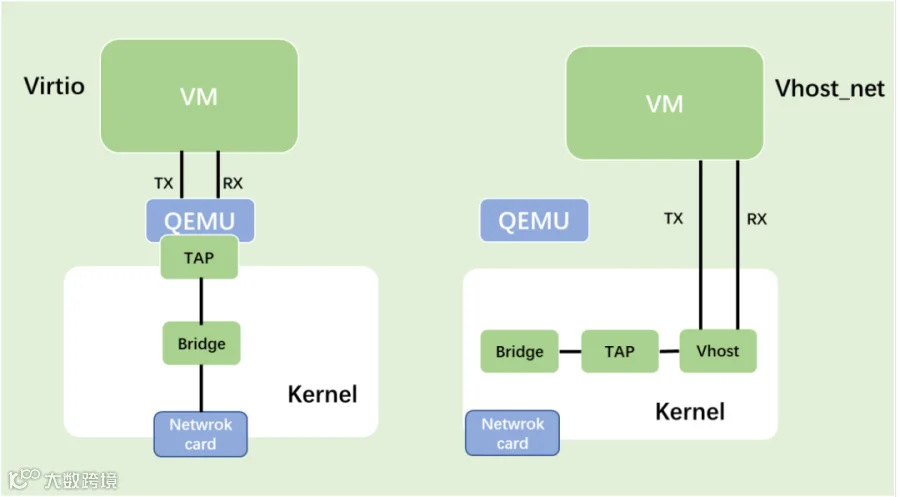

Vhost-kernel进一步优化了Virtio-net，内核引入Vhost-net.ko模块，使得网络数据可以在内核态处理，只进行一次切换，显著减少了数据传输的延迟，这使得网络性能得到了显著提升。

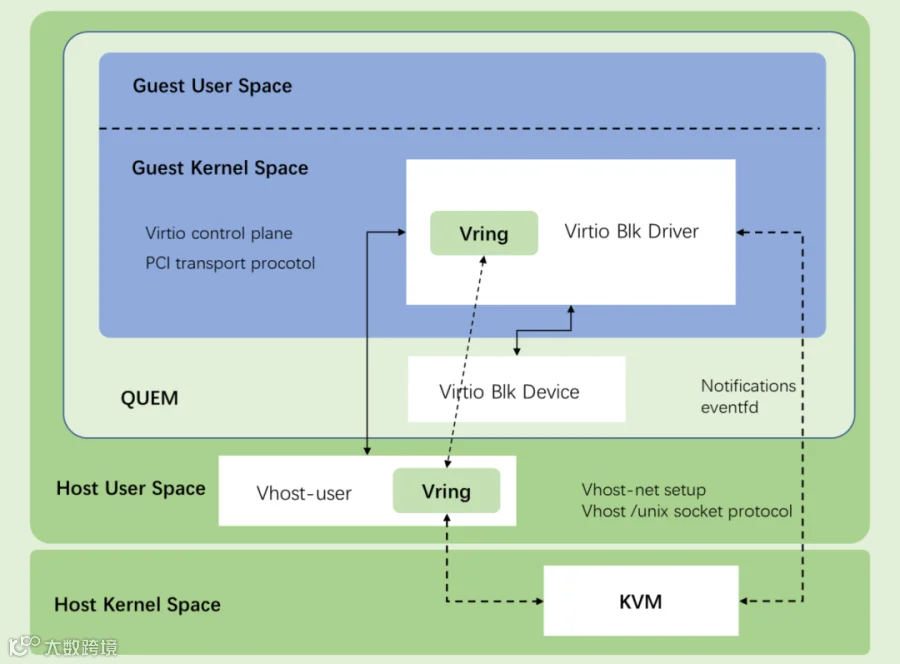

Vhost-user方案主要是讲IO负载卸载到用户态完成。

Vhost-user则是Vhost-kernel的进一步发展，将部分驱动操作移到用户态，通过snabbswitch（用户空间的网络驱动）直接操控物理网卡，实现了数据的zero copy，极大地提高了数据传输速度。

4.3 Vhost-user方案

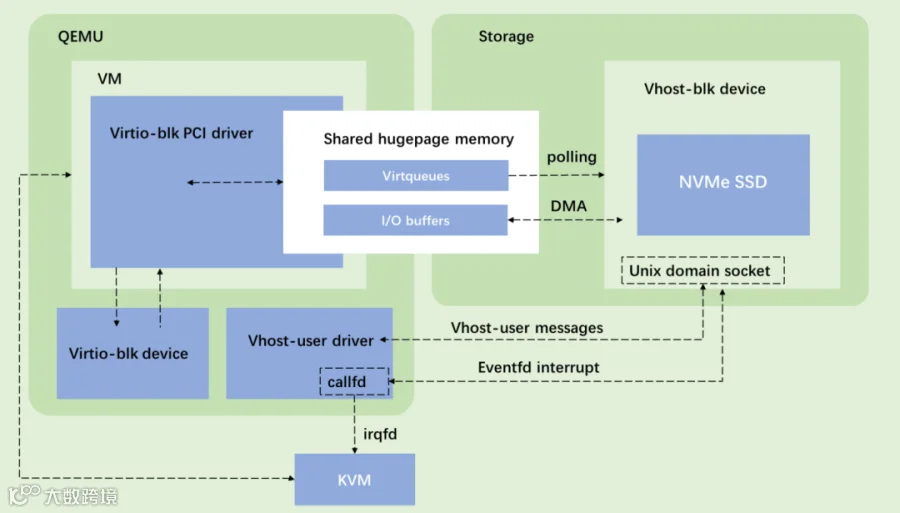

Vhost-user工作机制

Vhost-user协议作为Vhost高性能存储的核心技术之一，在用户空间实现了用户态应用程序与虚拟机间的直接数据传输，大幅减少了内核态与用户态之间的切换，有效降低了CPU中断处理开销，提升整体性能。

Vhost-user作为Vhost的用户态实现，通过Unix socket与QEMU进程通信，获取virtqueue的配置信息和内存布局，再通过mmap实现QMU/Guest间的共享内存通信。这种机制使得host上的用户态应用（如存储网关）能够直接访问Virtio设备的virtqueue，无需经过其他队列中转，从而显著提升I/O性能。

Vhost-user工作模式：

Vhost使用UNIX域套接字传输控制消息，根据Vhost是作为server或client运行，Vhost-user支持两种配置模式：

Vhost-user：Vhost-user作为服务端运行，创建Unix域套接字服务文件，并监听来自前端的连接。这是最初Vhost-user支持的模式，但存在一旦DPDK业务进程挂掉，就会对所有VM造成影响；
Vhost-user-client：Vhost-user作为客户端运行，由DPDK业务进程负责发起对服务端的连接。

Vhost-user方案优势：

消除 Guest 内核更新 PCI 配置空间，QEMU 捕获 Guest 的 VMM 陷入所带来的 CPU 上下文开销（后端处理线程采用轮询所有 virtqueue）。

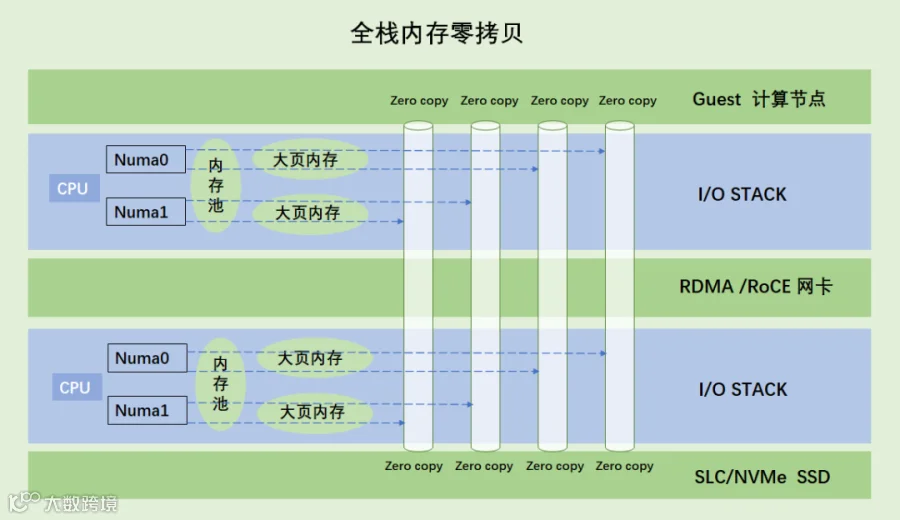

用户态的进程间内存共享，优化数据复制效率（零拷贝）。

PART.05

Vhost-user方案结合存储

Vhost-user方案结合Expontech WDS（WiDE Hyper-IO Disk Storage）的无锁架构，Polling机制，零拷贝，NVMe协议等关键技术实现了IO效率的大幅提升。

5.1 WDS的polling机制

WDS 实现的Vhost backend 通过 polling机制，避免了虚拟机每次I/O操作时kick后端存储，极大提升系统性能。

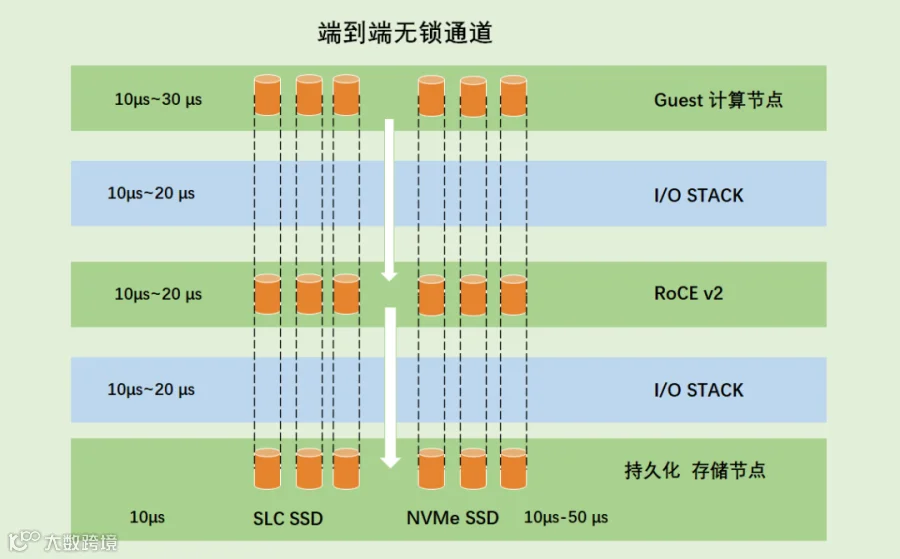

5.2 WDS 的全无锁架构

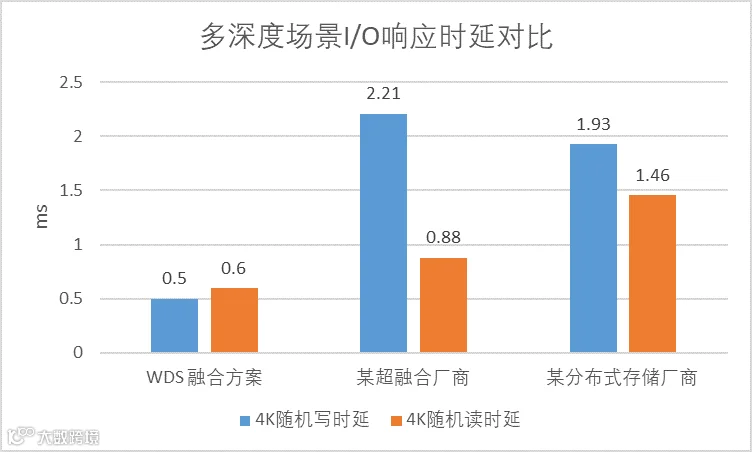

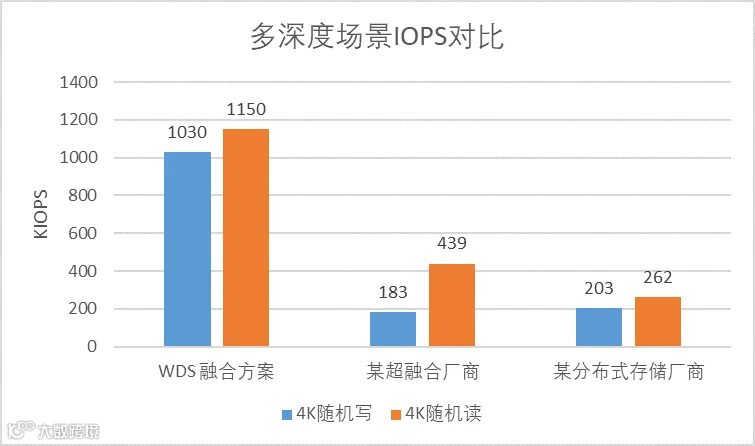

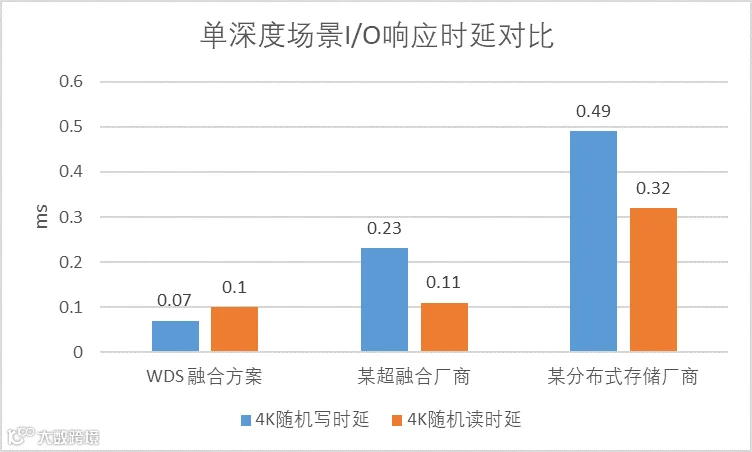

采用用户态的无锁数据通道，结合RTC IO处理模型，实现端到端无上下文切换、无锁零中断、用户态、以及高速的网络I/O处理。通过CPU绑核，以及异步轮询策略最大化发挥单核（虚拟线程核）处理能力，将软件栈的时延压低至20~40μs，较传统分布式I/O栈的400μs有了数量级提升，充分释放新一代硬件和网络技术的能力。
