1.1、存储协议的挑战

之前的存储系统都是面向机械硬盘而设计的。早期的全闪或是混闪存储系统中很多是在使用传统的存储技术——SATA SSD，这类存储基于AHCI(Advanced Host Controller Interface，高级主机控制器接口)命令协议。而AHCI是为机械硬盘而生，采用AHCI的SATA III总线只允许数据传输速度达到600MB/s。

1.2、关于NVM Express

NVM Express 是一个由定义、管理和营销NVMe技术的科技行业领导者组成的非营利性联盟。NVM Express® （NVMe®） 规范定义了主机软件如何通过 PCI Express® （PCIe®）、RDMA、TCP 等多种传输方式与非易失性内存进行通信。它是所有外形尺寸（U.2、M.2、AIC、EDSFF）的固态硬盘（SSD）的行业标准。

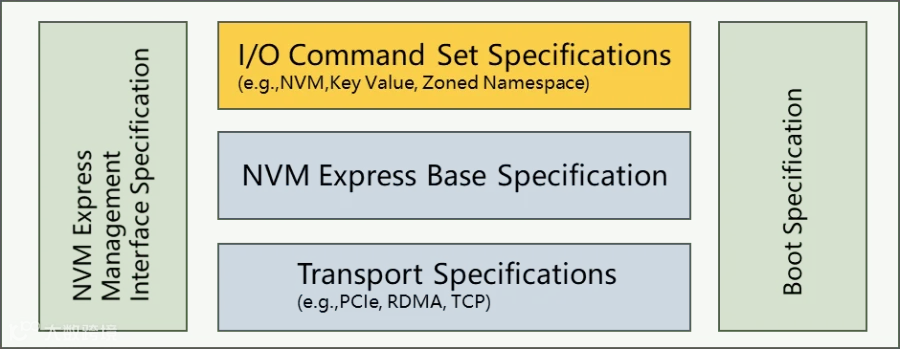

NVMe Base Specification：定义一个基础标准化的协议，用于主机软件（比如操作系统）与各种非易失性内存子系统（如SSD等）进行交互。这些传输方式包括通过内存和消息来进行数据交换

NVMe-MI Specification：一个可选的管理接口规范，这个接口可以用于对NVMe子系统进行额外的管理和控制，比如设备监控、日志记录等功能

NVMe I/O Command Set Specification：扩展了基本规范，例如特定的命令、状态代码和数据结构，这些扩展在基础协议之上增加了功能，使之更加完善和具体。

NVMe Transport Specification：定义了如何将基础协议应用于不同的传输介质（如PCIe、CXL、RDMA等）。这是数据中心技术NVMe关于网络性能优化经常讨论和提及的技术，所以 NVMe-OF，NVMe Over RDMA 等等都是指的传输层Transport这一层的技术。

1.3、NVMe协议

在探讨NVMe-oF之前，我们先来了解一下NVMe协议。硬盘驱动器包括串行连接的SCSI（SAS）和串行ATA（SATA），所有操作系统都使用SAS和SATA协议与这些设备通信。SAS使用SCSI命令，该命令在1986年由美国国家标准协会正式采用。NVMe协议最新版本的规范 NVMe 2.1 规范于 2024 年 8 月 6 日发布。

NVMe相对于SATA：

与传统的存储协议(如SATA或SAS)相比，NVMe协议支持并行I/O操作，无需进程间锁定，从而大大提高了效率。

NVMe协议通过使用更高效的命令队列，SCSI在规范中有250多个命令，而相比之下，NVMe的规范只有13个命令，其中有3个专用于I / O。

NVMe协议优化了会话交互，单次数据传输仅需一次往返和两次交互，相较于SCSI的两次往返和四次交互，极大地减少了交互次数。NVMe相比SCSI协议 可以减少40%的主机网络协议开销。

2.1、什么是NVMe-oF

NVMe协议最初设计为直接连接主机和存储设备之间的本地连接，对于跨网络的存储访问并不适用。这就引入了NVMe-oF技术。

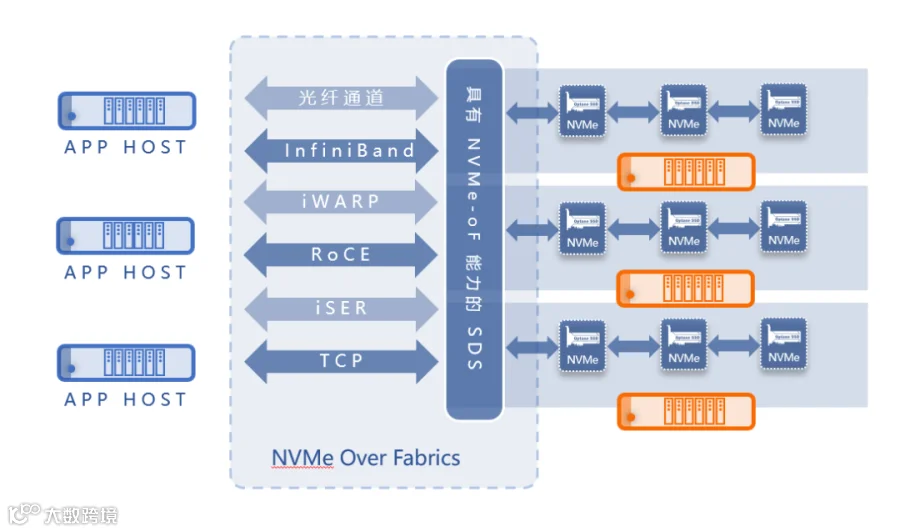

NVMe over Fabrics（简称NVMe-oF） 扩展了NVMe规范在PCIe总线上的实现，定义了使用各种通用的传输层协议来实现NVMe功能的方式，把NVMe映射到多物理网络传输通道，实现高性能的存储设备网络共享访问。

2.2、NVMe-oF的优势

灵活性：NVMe-oF 有助于将存储从计算中分离出来，从而允许动态分配资源。NVMe-oF将NVMe的优势扩展到整个网络结构，使数据中心能够通过高速、低延迟网络充分利用基于NVMe的存储设备的潜力。此外NVMe-oF通过提供统一的存储协议简化了存储管理，该协议可以跨各种存储设备和网络结构使用。

性能：NVMe-oF 专为低延迟数据访问而设计，并提供高传输速度。它利用了 NVMe 协议，该协议本质上针对闪存设备进行了优化。NVMe-oF对数据中心存储架构最显著的影响之一是性能的显著提升。

这种性能对于需要实时数据处理和高速数据访问的应用程序(如大数据分析、人工智能和数据库应用程序)至关重要。NVMe-oF提高了资源利用率，使服务提供商和组织能够更有效地管理其存储、计算和 GPU 资源。

可扩展性：NVMe-oF 具有高度可扩展性，适用于小型和大型存储环境。NVMe-oF允许无缝扩展存储容量和性能，使数据中心能够满足不断增长的数据需求，而不会影响性能或效率。NVMe-oF正在通过提供前所未有的性能、可扩展性和效率来改变数据中心存储架构。

2.3、ExponTech WDS对NVMe-oF的支持

华瑞指数云的WDS产品采用了全用户态的NVMe驱动实现，并全面支持NVMe-oF。

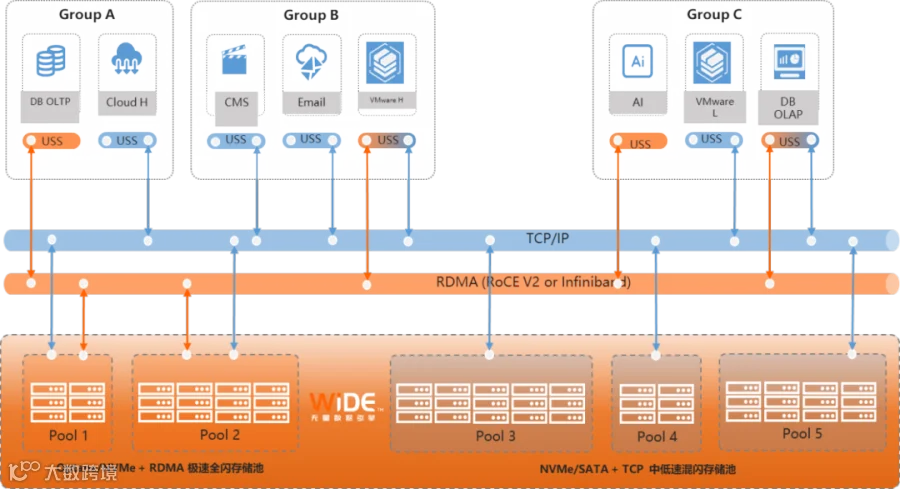

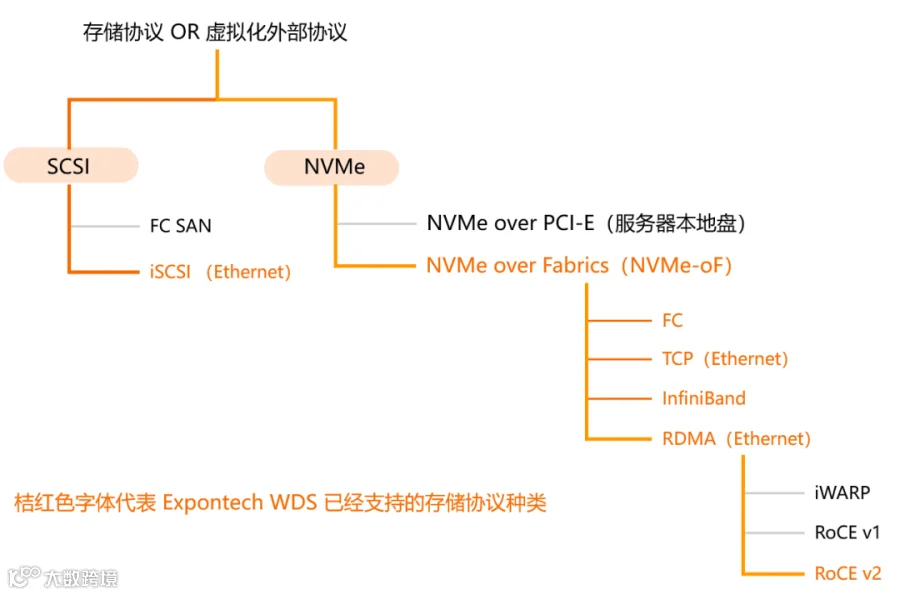

华瑞指数云ExponTech WDS当前已经全面实现NVMe-oF（RDMA、TCP/IP、FC）全协议栈的产品化，NVMe-oF 在 WDS 中这几个形态区别仅体现在外部客户端使用哪种协议接入。

NVMe-oF 协议客户端标识为 initiator 端，服务端为 Target 端，NVMe-oF 协议中使用NQN 来作为协议通讯双方的标识等。

NVMe-oF 定义了 Subsystem（子系统，相当于 SCSI 体系下的 Target）和 Namespace（命名空间，类似于 SCSI 体系下的 LUN）专有标准。NVMe-of 可以支持 initiator + Namespace 这样更小的链路控制粒度。

NVMe-oF 在路径策略选择上（协议原生支持 Multipath）是通过 ANA（Asymmetric Namespace Access）机制指定 Target 链路优先级，再由客户端结合优先级与自身的链路状态探测结果选择 I/O 具体路径。

3.1 实验室测试数据（25G网卡）

3.2.1 环境信息

存储集群由 3 节点组成，安装 WDS 3.2版本，所有存储解决的硬件配置相同，节点环境信息如下：

计算节点安装Centos操作系统，使用 FIO（3.7）测试工具，硬件环境信息如下：

3.2.2 性能数据

在相同的测试环境和测试方法下，使用NVMe over RDMA接入协议进行性能验证。测试基于单卷（单节点性能，测试1个三副本卷）和多卷（集群性能，对于3节点集群，将测试3 个三副本卷）的存储基准性能（4K 随机 I/O，1M 顺序 I/O）。

3.2.2.1 单卷性能

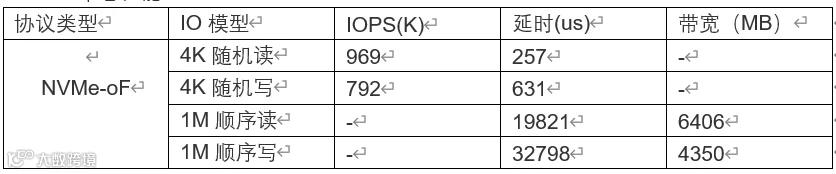

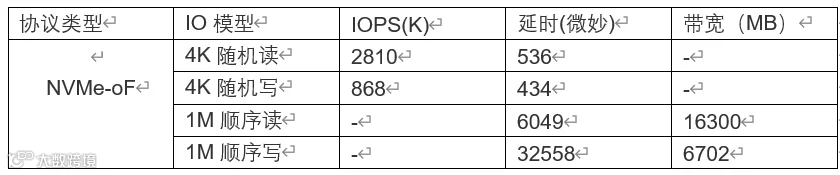

3.2.2.2 多卷性能

3.2.3 测试结论

通过以上基准测试数据，可以看到， 使用 NVMe over RDMA 作为接入协议，可以取得极高的性能输出，其表现为高随机IOPS和大顺序带宽，以及极低的延时表现。

3.2 SPC-1测试数据（100G 网卡）

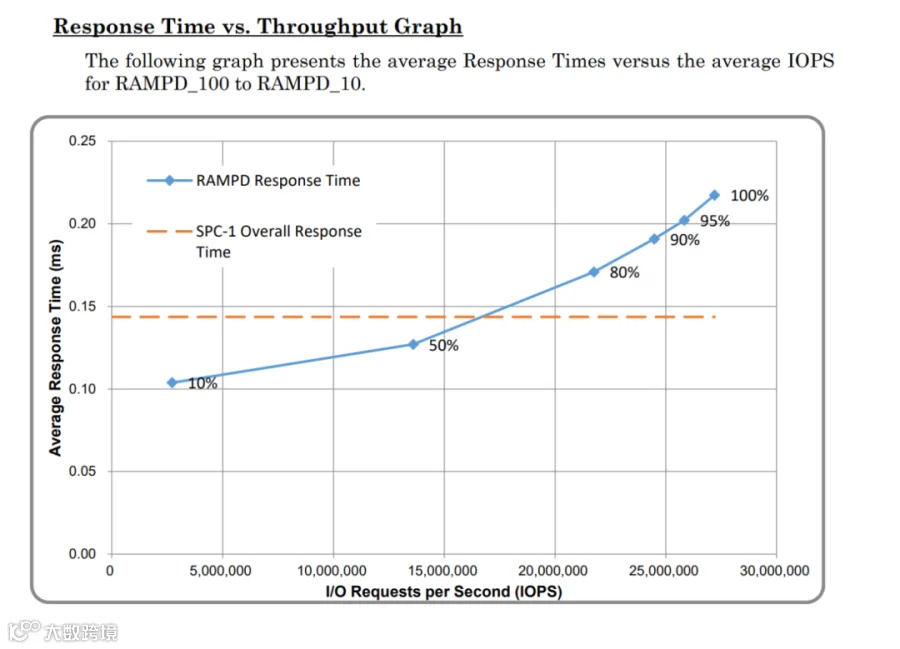

在SPC-1的测试中位居第一。（点击文字查看榜单详情）

本文详细描述了NVMe-oF接入协议，以及对存储带来收益的思考。通过原理介绍和WDS产品的实际验证数据，希望给读者一个全面的视角来理解NVMe-oF给存储带来的收益。
