关于旋挖钻机上的筒钻取芯问题

关于旋挖钻机上的筒钻取芯问题 铁聚桩工圈
2019-10-13
2
导读:关旋挖机上的筒钻取芯~


筒钻是一种特殊钻具,通过切割一个环形槽,岩芯就可被冲锤或螺旋钻头破碎。

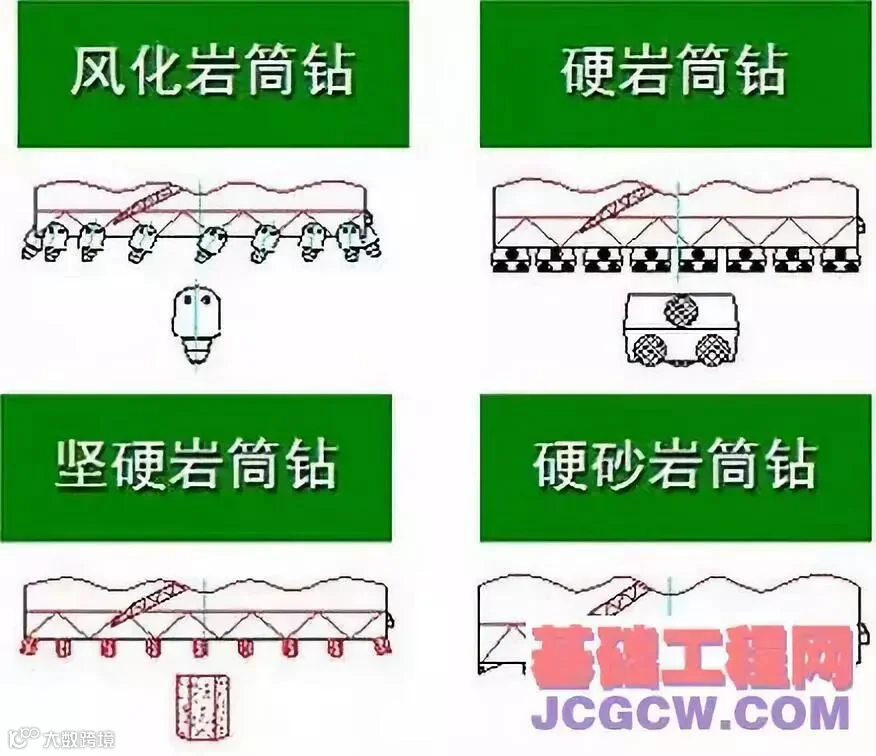

由于焊接切割环的不同,筒钻被分为CB-I、CB-II、CB-III、CB-IV四种。

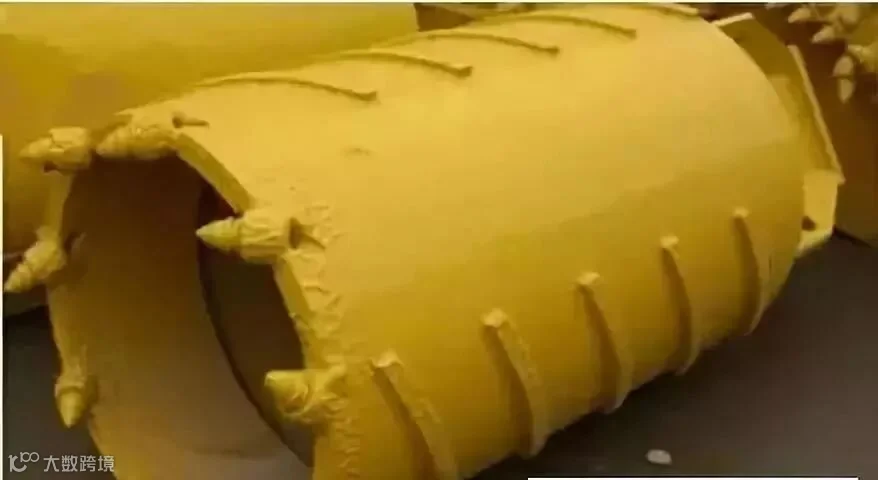

筒钻:
对于比较硬的基岩地层、大的漂石层及硬质永冻土层直接用螺旋钻头或旋挖钻头钻进比较困难,需要筒式环状钻头配合螺旋钻头及捞砂钻头钻进。分为取心环状筒式钻头和不取心环状筒式钻头。根据所钻地层不同又分为可用于风化基岩及永冻土层钻进的截齿式环状钻头及用于硬质基岩钻进的牙轮环状筒式钻头。取心环状筒式钻头结构特征及原理:斗体分内管和外管两层,外管上焊接主切削齿,内管上焊接副切削齿,内管下端装有承托岩心的合页片。



类别

钻进时岩心将合页片顶开进入管内,提钻时合页片靠自重处于水平位置将岩心封堵在内管内,将岩心带出孔内。不取心环状筒式钻头结构特征及工作原理:在钻头筒体下部直接焊接切削齿,钻进时筒式钻头先将地层环状钻进成圆柱状,然后再下入螺旋钻头将圆状岩心破碎成碎块,再用捞砂斗将碎块捞出。


操作注意事项:钻满时即可提钻,提钻时一定要慢速,因该钻头有内出刃,不取心钻头也有可能取出岩心或大漂石,如取不出也属正常,因它主要是形成一切削自由面,以便再下捞砂斗或螺旋钻头钻取。
