轻钢别墅连接件在装配式建筑（轻钢别墅）的建造中作用巨大，主要用于基础、墙体、楼盖、屋盖等结构的连接加固，能极大地增强轻钢房屋的稳固性和安全性。
一、大抗拔件（CCA1-1/大抗拔件2.5、CCA1-3/大抗拔件2.0）

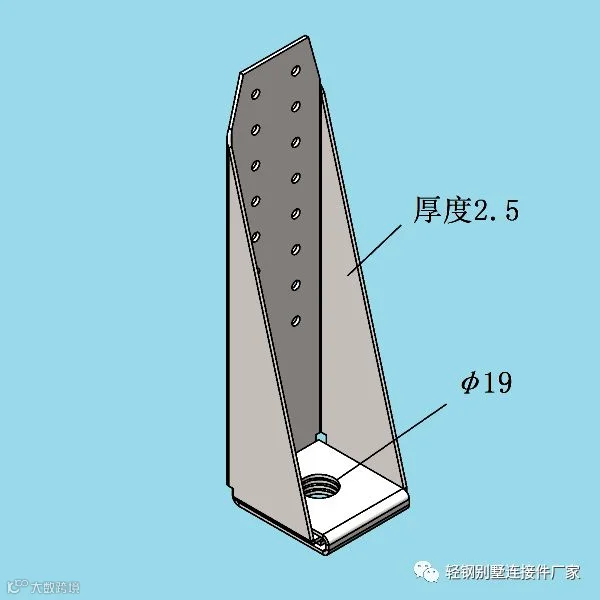

图1 CCA1-1/大抗拔件2.5

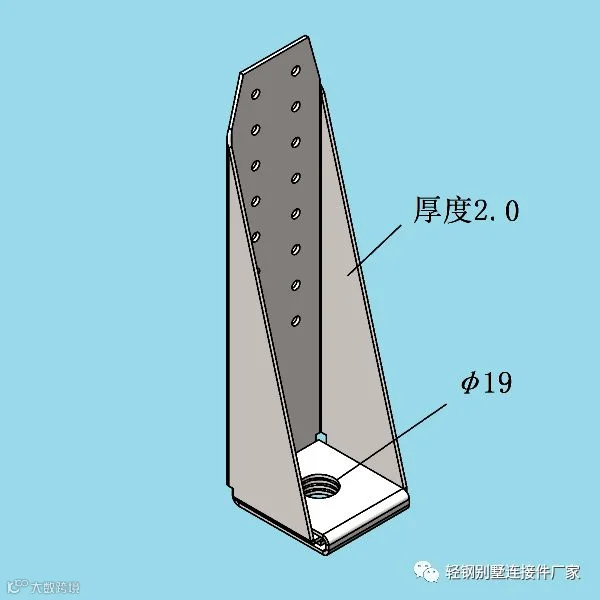

图2 CCA1-3/大抗拔件2.0
安装位置及作用：
1）用于一层承重墙体端部立柱、角部立柱及落地洞口部位（门、落地窗）两侧立柱与基础的连接（如图3）；
2）用于上层承重墙体、楼盖及下层承重墙体端部立柱、角部立柱及落地洞口部位（门、落地窗）两侧立柱的互连（如图4）。

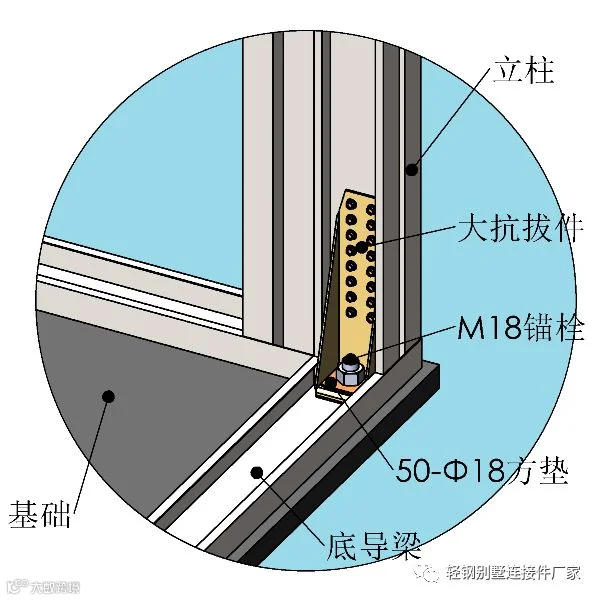

图3 端部、角部立柱与基础连接

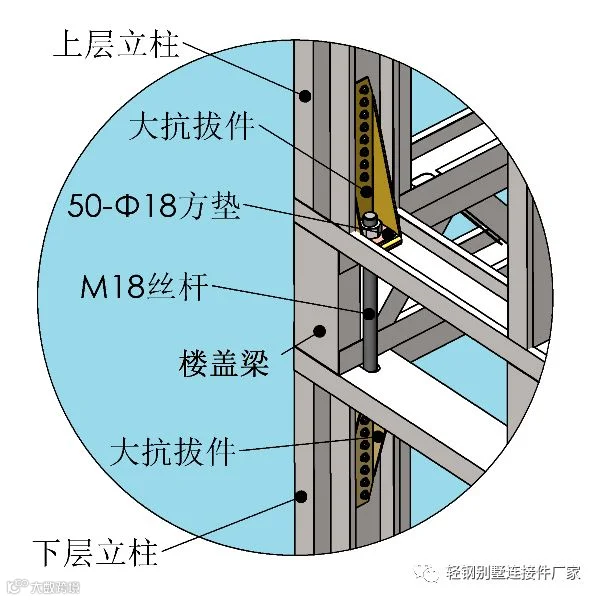

图4 上层、楼盖及下层端部、角部立柱互连
二、小抗拔件（CCA1-2/Φ13小抗拔件、CCA1-4/Φ18小抗拔件）
图5 CCA1-2/Φ13小抗拔件
图6 CCA1-4/Φ18小抗拔件
安装位置及作用：
1）用于一层墙体中间部位立柱与基础连接（如图7）。
2）用于上层墙体、楼盖及下层墙体中间部位立柱的互连（如图8）。

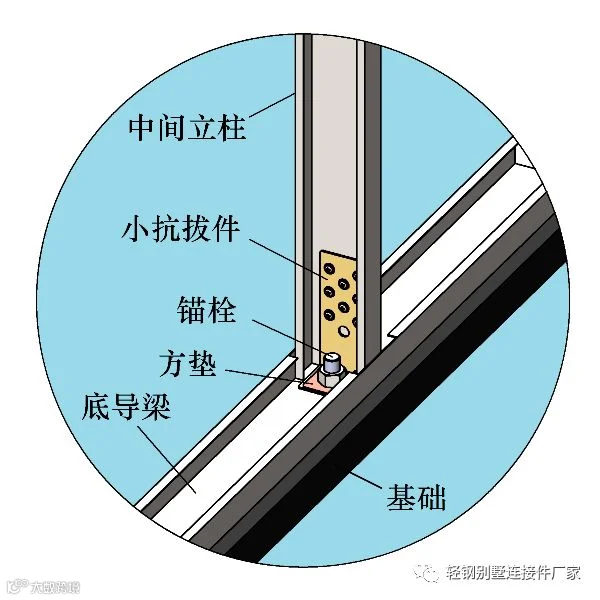

图7 中间部位立柱与基础连接

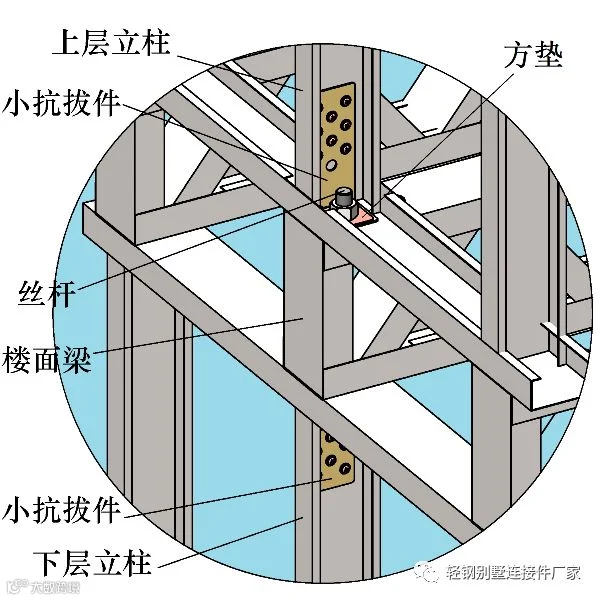

图8 上层、楼盖及下层中间部位立柱互连
三、抗风件（CCA2-1/左抗风件、CCA2-2/右抗风件）
图9 CCA2-1/左抗风件
图10 CCA2-2/左抗风件
安装位置及作用：
1）楼盖桁架梁与下层的顶导梁及上层底导梁的连接，防止桁架梁在风力作用下左右摇摆（如图11、图12）；
2）屋盖桁架梁与顶导梁的连接，防止屋盖桁架梁在风力作用下左右摇摆（安装同图11、图12）。

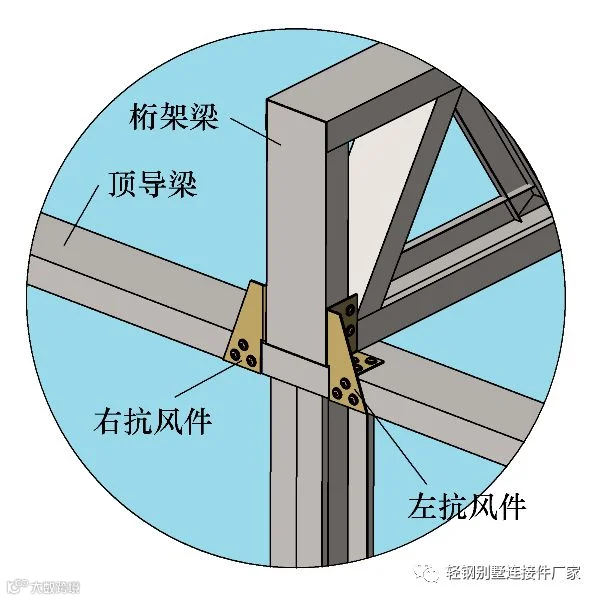

图11 抗风件安装于内侧

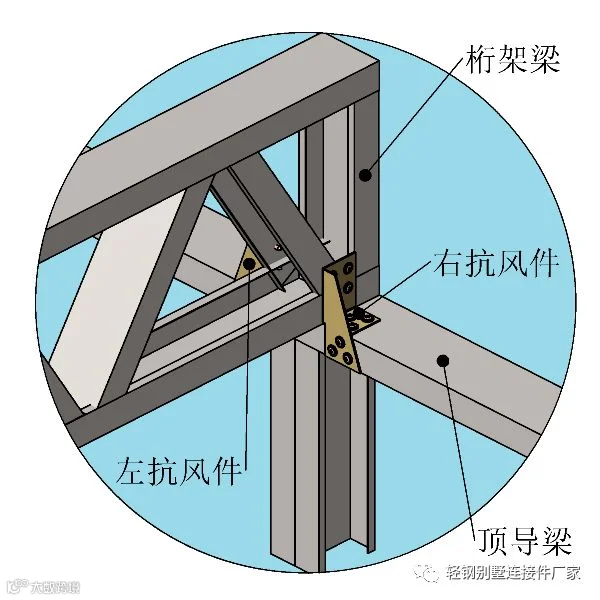

图12 抗风件安装于外侧
四、直角连接件（CCA3-1/40角码、CCA3-2/85角码）

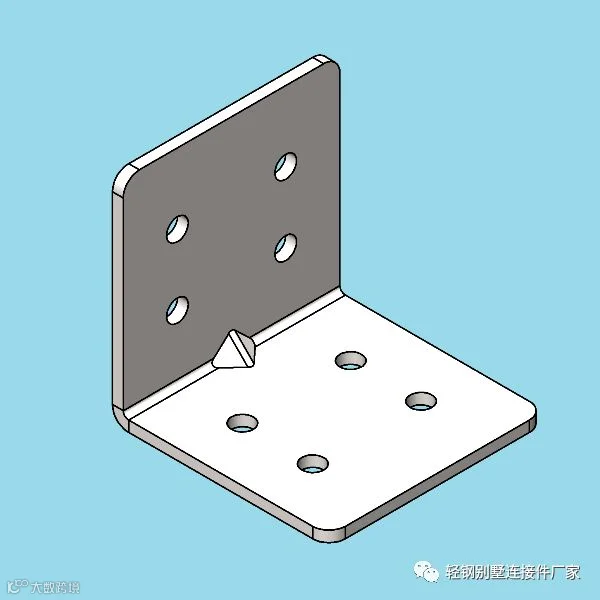

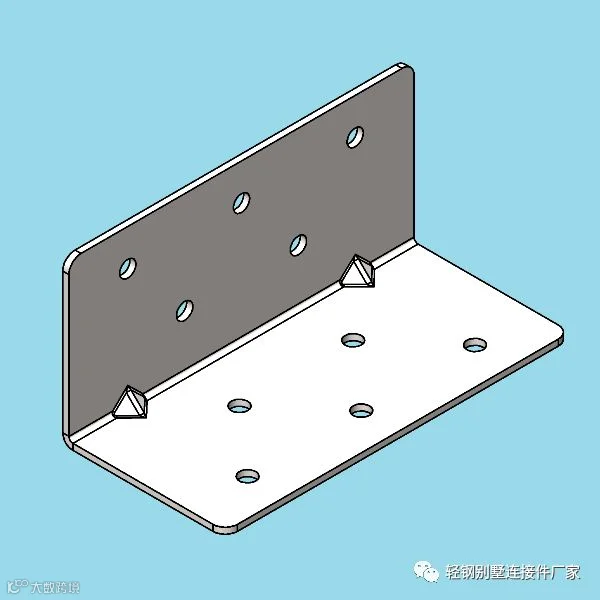

图13 CCA3-1/40角码
图14 CCA3-2/85角码
安装位置及作用：
1）用于垂直相交的墙体连接（如图15）；
2）用于墙体和楼盖梁（C型梁）的连接（如图16）。
3）用于屋盖与屋盖桁架的连接；
4）其它直角连接处；

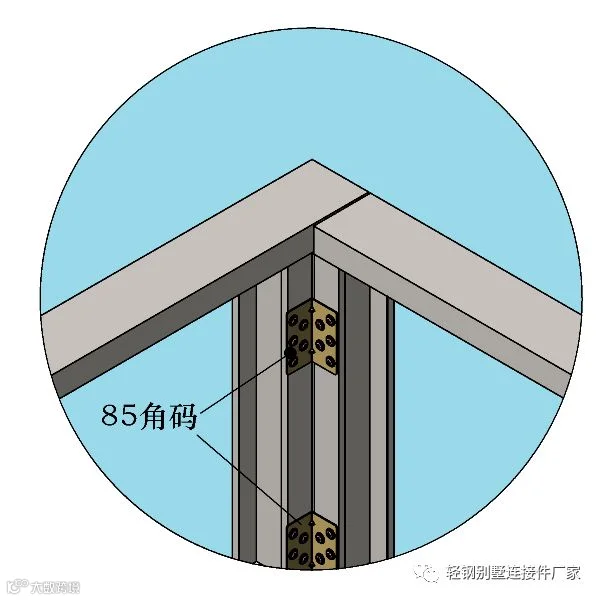

图15 外墙与外墙连接
图16 C型梁连接
五、拉带紧固件（CCA4-1/大拉带紧固件、CCA4-2/小拉带紧固件）

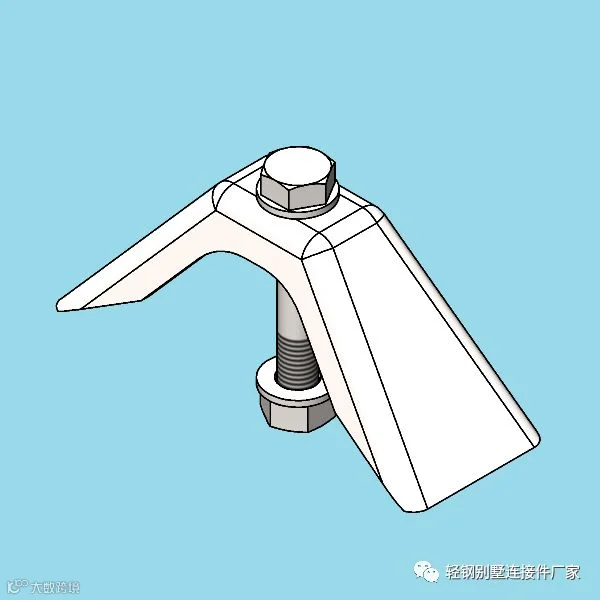

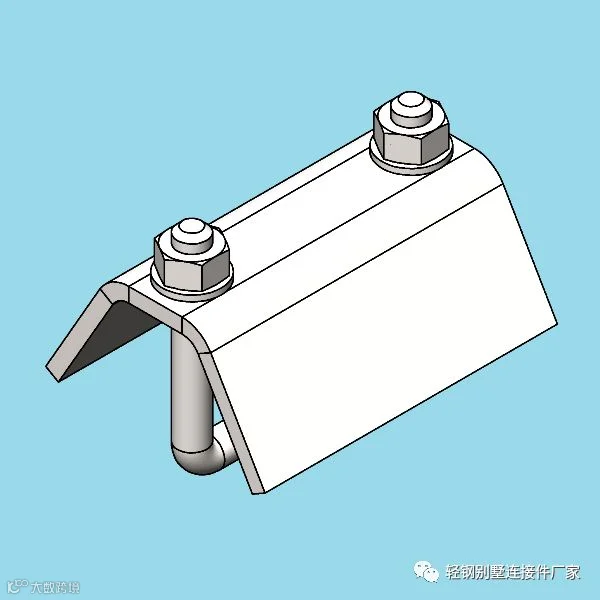

图17 CCA4-1/大拉带紧固件

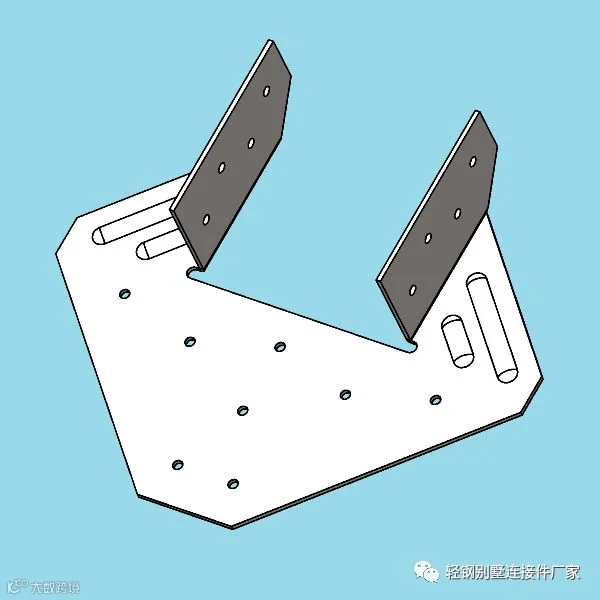

图18 CCA4-2/小拉带紧固件
安装位置及作用：
用于墙体对角斜拉带张紧（如图19、图20）。
安装方法：
1）将斜拉带在墙体对角两端的节点上固定，固定时需要预拉紧；
2）将拉带紧固件安装于拉带的中部位置，拧紧拉带螺母，将拉带张紧，安装拉带紧固件时要注意方向（朝墙体中间，如图19、图20），否则影响墙体结构面板安装；
3）在拉带与竖向龙骨交叉部位打上自攻螺钉固定斜拉带，使斜拉带与墙体龙骨形成多个稳固的三角结构。

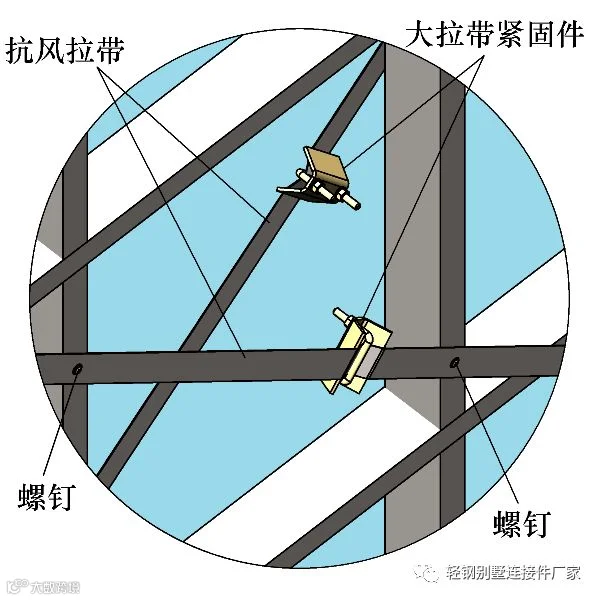

图19 CCA4-1/大拉带紧固件安装

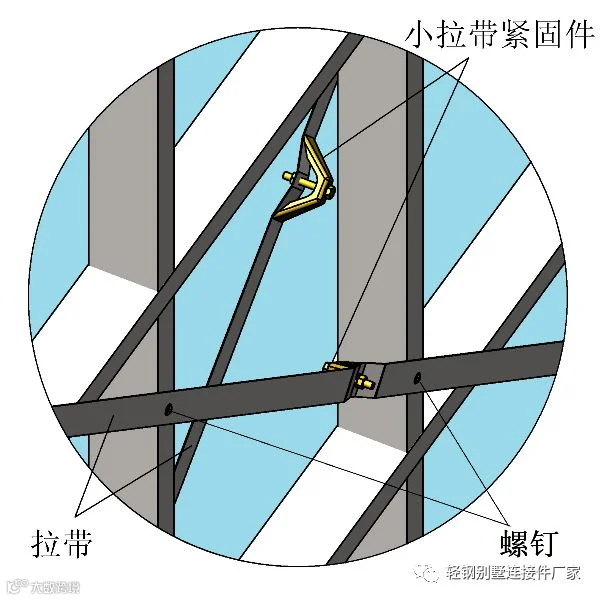

图20 CCA4-2/小拉带紧固件安装
六、方垫片（CCA5-1/50-Φ16方垫、CCA5-2/50-Φ18方垫）
图21 CCA5-1/50-Φ16方垫
图22 CCA5-2/50-Φ18方垫
安装位置及作用：
1）与抗拔件配套使用（如图3、图4、图7、图8）；
2）底导梁与基础采用锚栓简易连接（不使用抗拔件，如图23）；
注：不建议采用这种方式连接，只能作为辅助连接手段。
3）上层墙体底导梁、楼盖及下层墙体顶导梁的简易连接（不使用抗拔件，如图24）。
注：不建议采用这种方式连接，只能作为辅助连接手段。

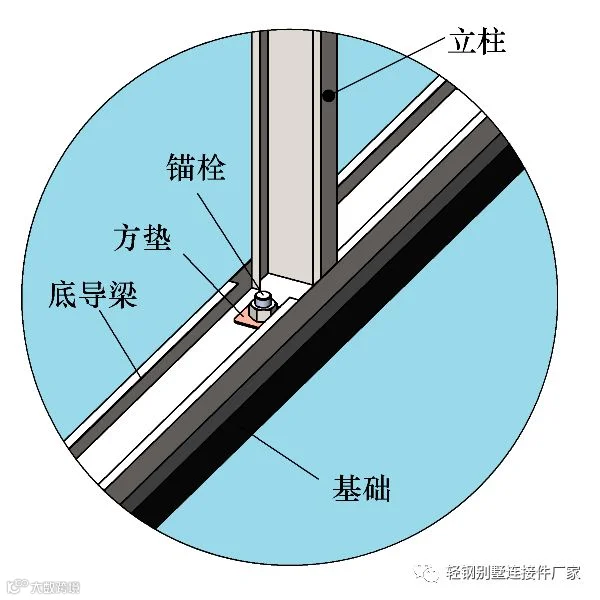

图23 底导梁与基础的简易连接

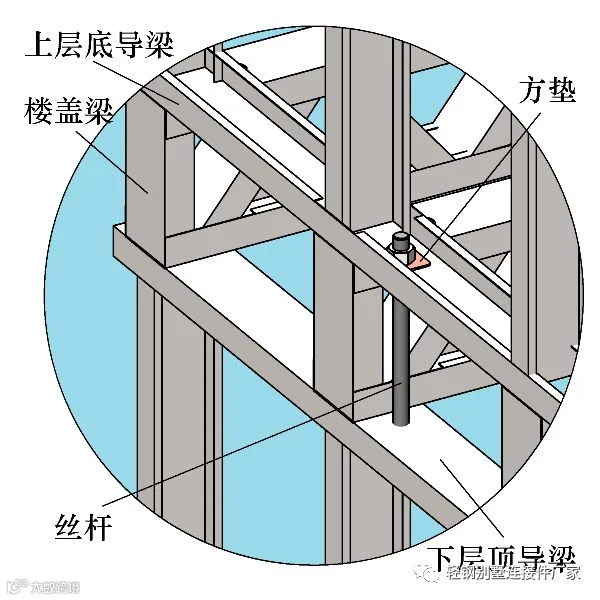

图24 上层底导梁、楼盖及下层顶导梁的简易连接
七、旋转件（CCA6-1/左旋转件、CCA6-2/右旋转件）
图25 CCA6-1/左旋转件
图26 CCA6-2/右旋转件
安装位置及作用：
1）用于墙体和楼盖梁（C型梁）的连接（如图27）；
2）用于墙体和楼盖梁（桁架梁）的连接（如图28）。图示的情况是：桁架梁只局部支承在顶导梁上，采用其它连接件连接空间不够；
3）用于斜向交叉梁（包括C型梁、桁架梁）连接（如图29）；图示的情况是：桁架梁需然支承在顶导梁上，但桁架梁与顶导梁斜向相交，不适合采用其它连接件加固。

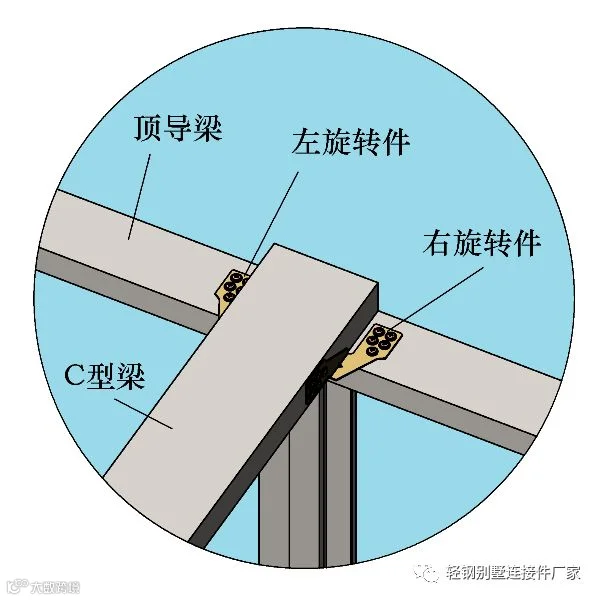

图27 C型梁连接

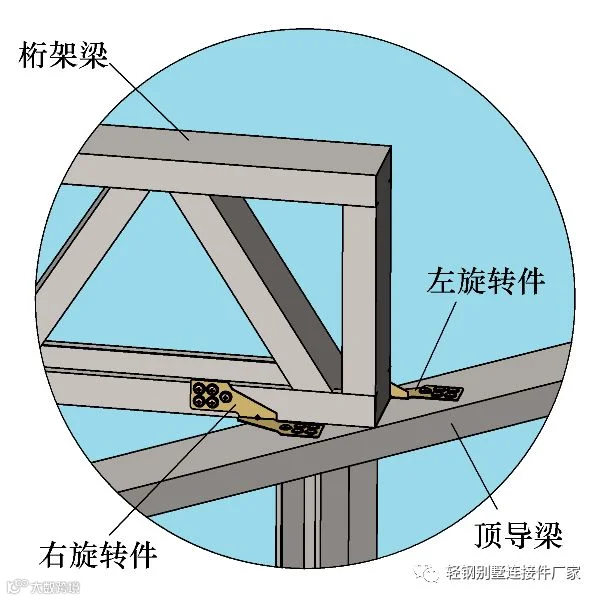

图28 桁架梁正交连接

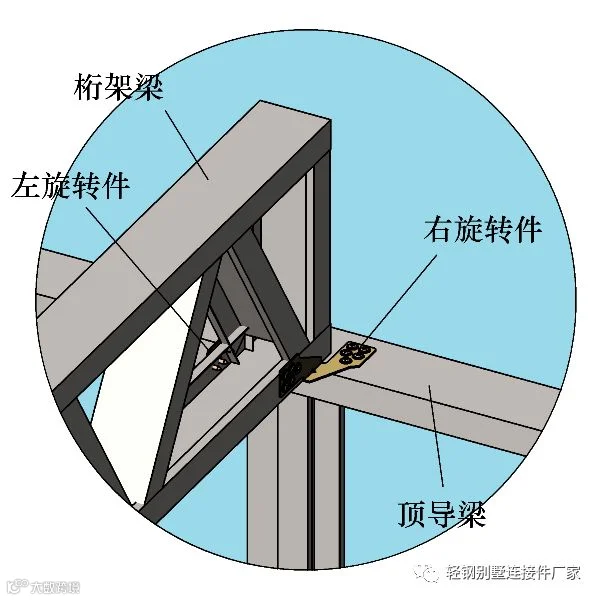

图29 桁架梁斜交连接
八、平面连接件（CCA7-1/直板连接件）

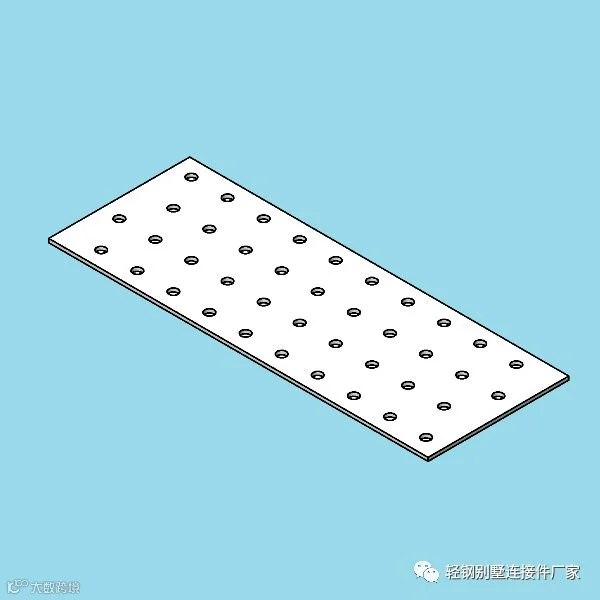

图30 CCA7-1/直板连接件

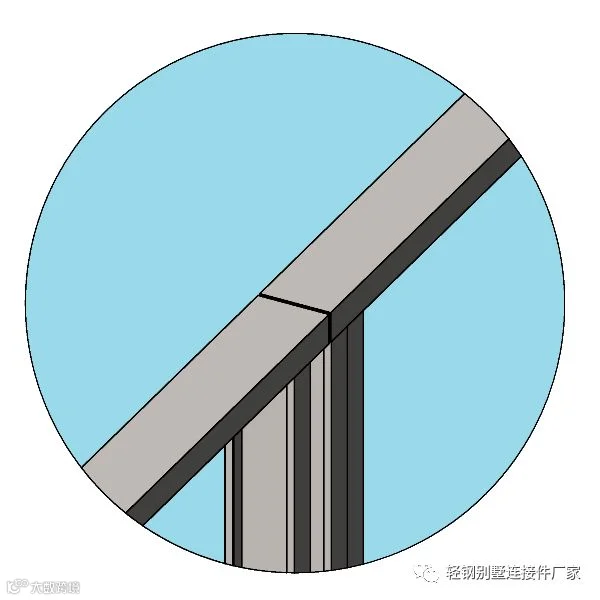

图31 两墙体平面拼接
安装位置及作用：
1）用于两面墙体平面拼接处（如图31），连接方法有两种，分别如图32及图33所示。

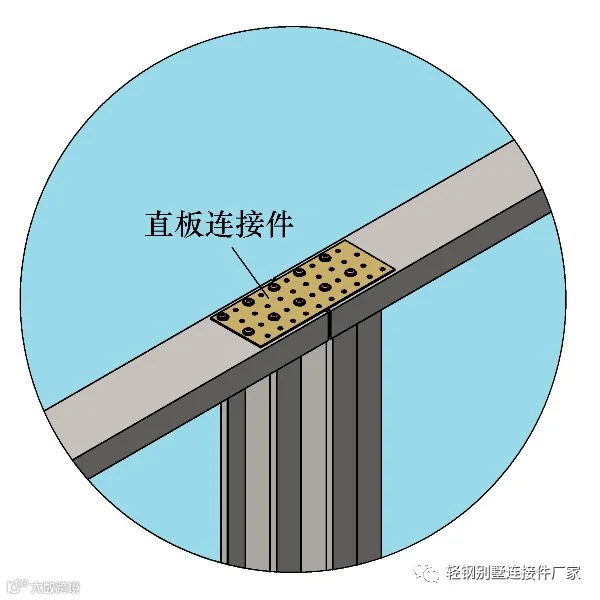

图32 顶导梁顶面连接法

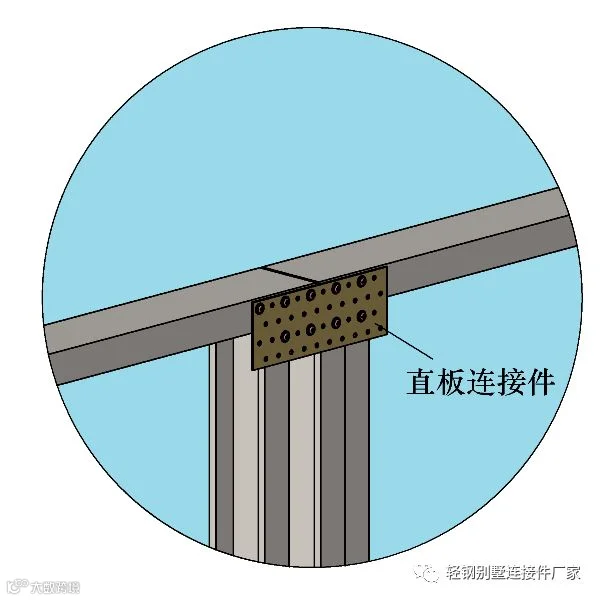

图33 侧面连接法
2）用于两面墙体直角拼接处（如图34）的顶导梁上（如图35），此时建议两立柱相交部位同时安装直角码（如图35）；

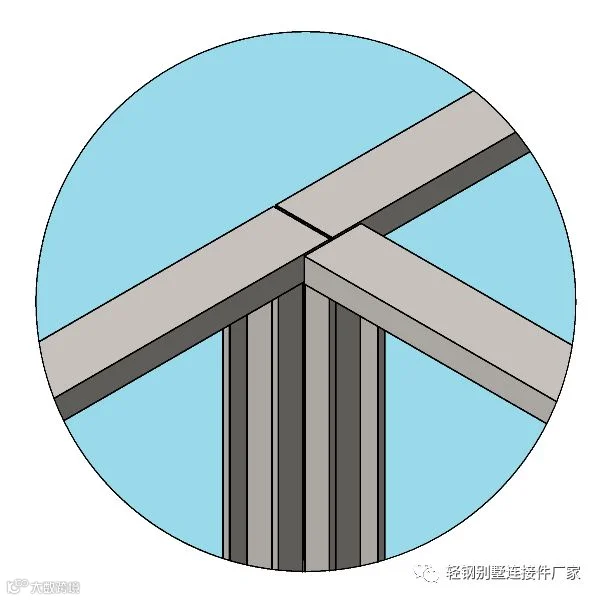

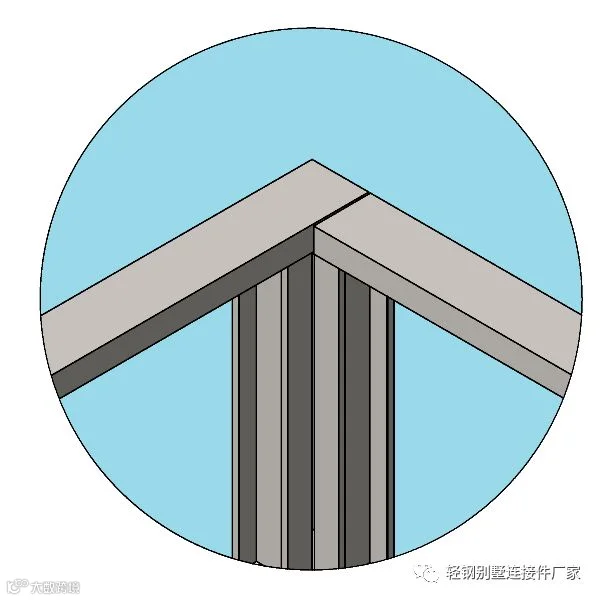

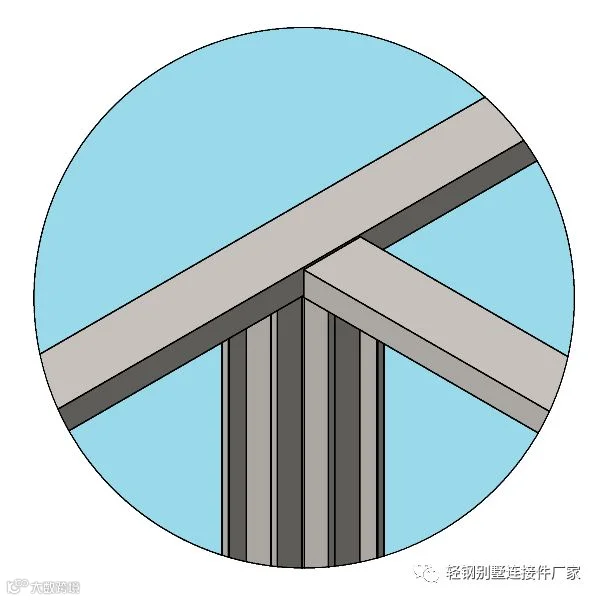

图34 两墙体直角拼接

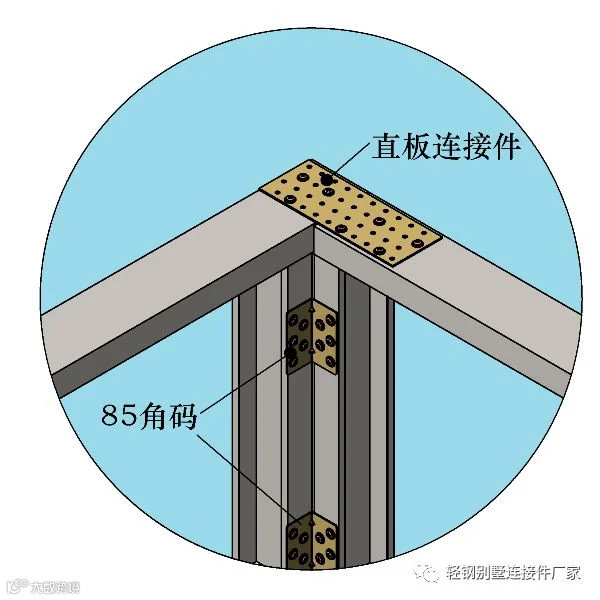

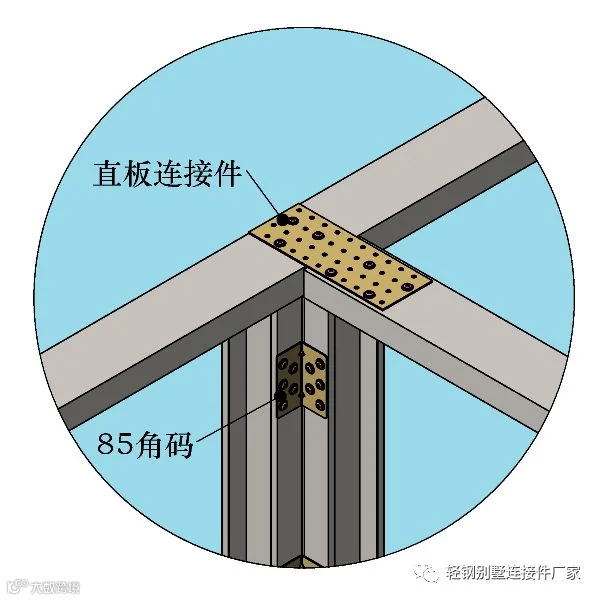

图35 直角连接
3）用于两面墙体T型拼接处（如图36）的顶导梁上（如图37），此时建议两立柱相交部位同时安装直角码（如图37）；
图36 两墙T型拼接
图37 T型连接
九、平面连接件（CCA7-2/T型连接件）
图38 CCA7-2/T型连接件
安装位置和作用：
1）用于两面墙体T型拼接处（如图36）顶导梁上（如图40）；此时建议两立柱相交部位同时安装直角码（图40）；
2）用于三面墙体T型拼接处（如图39）顶导梁上（如图40）；此时建议立柱两两相交部位同时安装直角码（图40）。
图39 三墙T型拼接

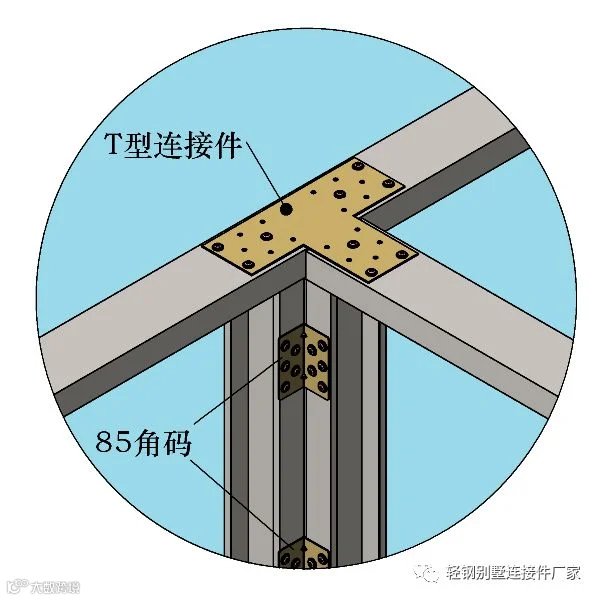

图40 T型连接件安装
十、梁连接件（CCA8-1/蝶形梁连接件）
图41 CCA8-1/蝶形梁连接件
安装位置和作用：
1）楼盖桁架梁与下层的顶导梁及上层底导梁的连接，防止桁架梁在风力作用下左右摇摆（如图42、图43）；
2）屋盖桁架梁与顶导梁的连接，防止屋盖桁架梁在风力作用下左右摇摆（类同于图42、图43）。

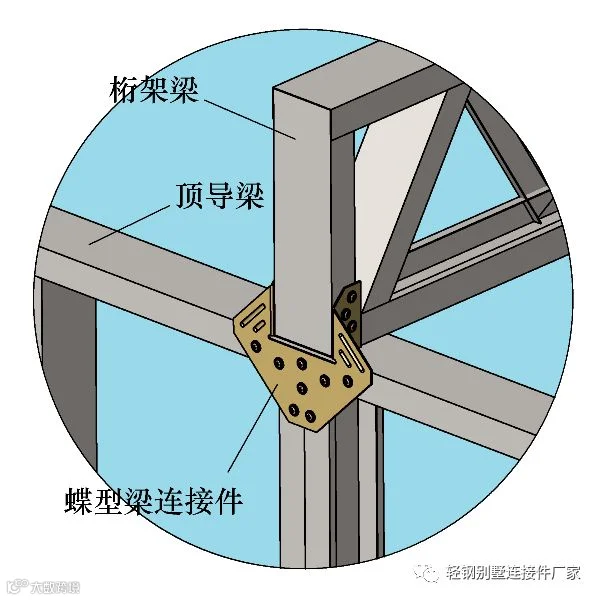

图42 内侧法

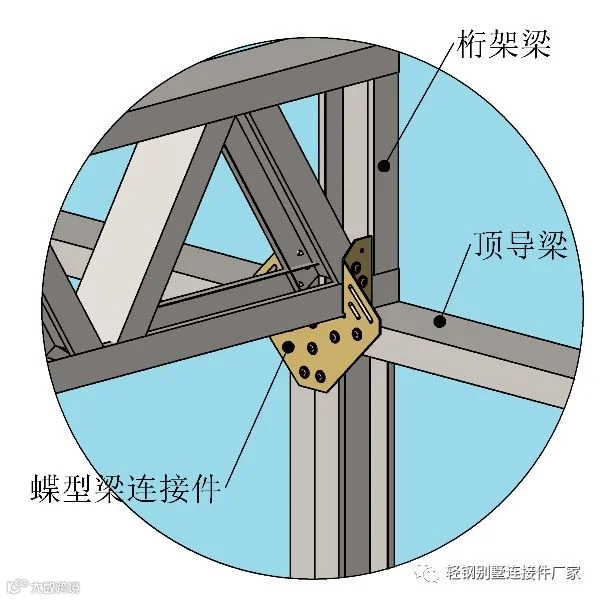

图43 外侧法
十一、梁连接件（CCA8-2/U型梁连接件）

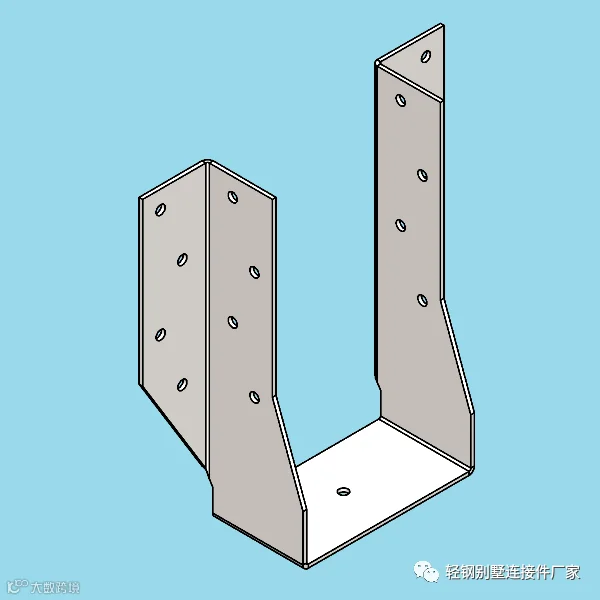

图44 U型梁连接件

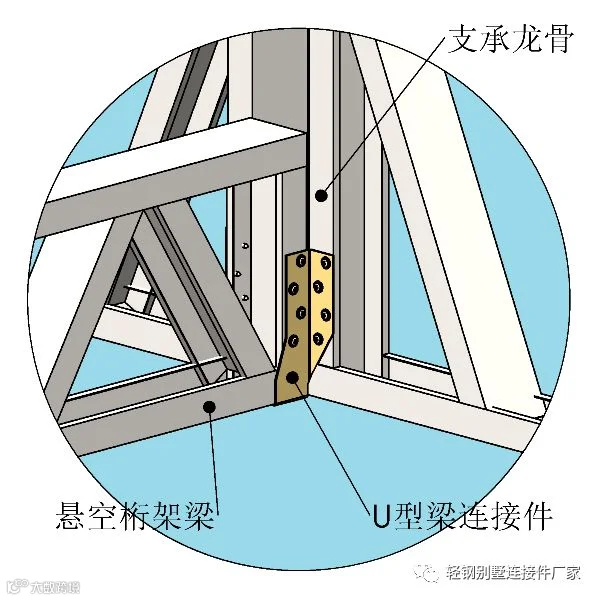

图45 U型梁连接件的安装
安装位置和作用：
1）悬空桁架梁的两端（如图45）。一般情况下，采用U型梁连接件安装的这种桁架梁不能用于承重部位，大多用于实现水平连接。
