导读：两部皮带机搭接处(煤仓口)堆煤保护传感器的安装高度，应在后部输送机机头滚筒(煤仓口)轴线水平以上

分享是最大的支持，关注是最好的鼓励

（一）堆煤保护

1、规范标准

两部皮带机搭接处(煤仓口)堆煤保护传感器的安装高度，应在后部输送机机头滚筒(煤仓口)轴线水平以上，其平面位置应在前部胶带机的煤流方向，水平高度距卸载滚筒0.5m范围内，垂直高度距卸载点上方不高于0.5m, 实现冗余。堆煤保护装置需使用角铁、圆管、扁铁等硬连接材质加工非标件支架进行固定。

2、示意图

3、效果图

(二)防跑偏保护

1、规范标准

带式输送机在机头架安装一组防跑偏保护开关，传感器应使用U型卡固定牢固，传感器倾斜安装，安装后与上皮带形成不小于30°夹角，安装后防偏保护纠偏杆高于上胶带带面50mm-100mm。

2、示意图

3、效果图

(三)超温保护

1、规范标准

皮带机超温保护温度传感器安装时，为便于保护试验及日常检查，温度传感器应安装在皮带机驱动滚筒人行道侧，超温保护传感器与驱动滚筒间距为10-15mm。

2、示意图

3、效果图

(四)低速保护

1、规范标准

滚轮式低速保护应安装在皮带机回程带上方。低速保护装置应安装在机头卸载滚简与驱动滚简之间，当两驱动滚筒距离较远时，也可安装在两驱动滚筒之间，其它地点使用的带式输送机，应安装在回程带距机头较近处；低速保护安装时，传感器应采用标准托架或自制硬连接支架固定在皮带机头大架上，严禁用铁丝或其它物品捆扎固定。保护实现冗余。

磁铁式低速保护：防滑保护装置应将磁铁安装在从动滚简的侧面，速度传感器要安装在与磁铁相对应的支架上，当皮带机滚筒转速低于设定值并保持5秒钟时，皮带机将自动断电停机。

2、效果图

(五)烟雾保护

1、规范标准

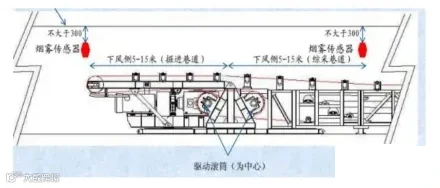

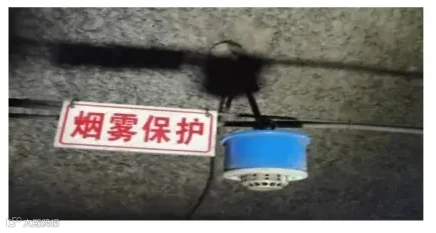

皮带机烟雾监测装置应安装在带式输送机靠近机头处，驱动滚筒下风侧10-15m 处皮带机正上方，烟雾传感器应垂直吊挂，距顶板间距不大于300mm。烟雾保护装置可使用非标件、铁链等吊挂安装，严禁使用铁丝、绳索吊挂。

2、示意图

3、效果图

(六)洒水保护

1、规范标准

自动洒水装置安装在皮带机驱动滚简处，洒水时能起到对驱动滚筒处灭火降温的效果，其水源的阀门应常开，洒水保护喷雾装置安设三个洒水喷头，洒水宽度可覆盖整个驱动滚简。洒水保护需使用圆管加工，水管接头焊接不漏水，使用专用水管接入。

2、示意图

3、效果图

(七)沿线急停保护

1、规范标准

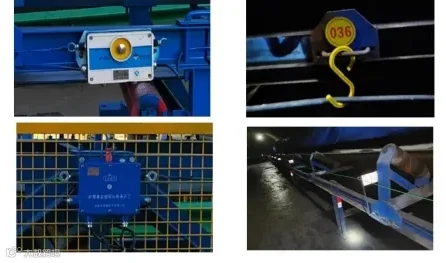

带式输送机长度超过100m时，应在皮带机人行道侧沿线紧急停闭锁装置，第一组急停开关距机头15m 左右，沿第一组沿线急停开关依次每隔50m 安装一组急停开关，机道内设有装载点、人行过桥及机头、机尾均应设有急停开关。急停保护装置需自制非标件支架固定，严禁使用铁丝、绳索捆绑。万泰沿线急停小线、华宁拉力电缆每隔3米加工支撑小架固定拉直，保护装置附近多余线缆应捆扎牢固，确保拉动可靠灵活。

2、示意图
