大液有成，储能变流器技术演进与储能系统迭代

储能与电力市场

2024-04-10

导读：2.5MW液冷储能变流器，顶出风，构网型，科华引领新一轮储能产品更新

伴随储能装机规模迅速增长的是，储能产品正以半年为周期快速迭代。

源于2023年初储能电芯产品从280Ah到300+Ah的升级，储能直流侧的容量也不断攀升，5MWh+产品已经成为2024年各企业着力打造以及努力量产的方向。

与电芯、储能直流侧容量迭代相对应，储能PCS的技术路线也日趋明朗，一方面朝着更高能量密度、更高功率密度迭代；另一方面组串式PCS的应用也日趋成熟。而这也带动了储能系统集成朝着集中变流、电池簇级管控和电流转换两个方向发展。这其中，新型的PCS冷却方式也逐渐崭露头角。

4月9日，科华数能推出的全新一代S³-EStation 2.0 5MW/10MWh智慧液冷储能系统，2.5MW液冷储能变流器、5MW变流升压一体机、5MWh液冷储能电池系统的组合，正是以更高能量密度、更高功率密度储能PCS技术迭代带动储能系统整体容量升级的典型代表。

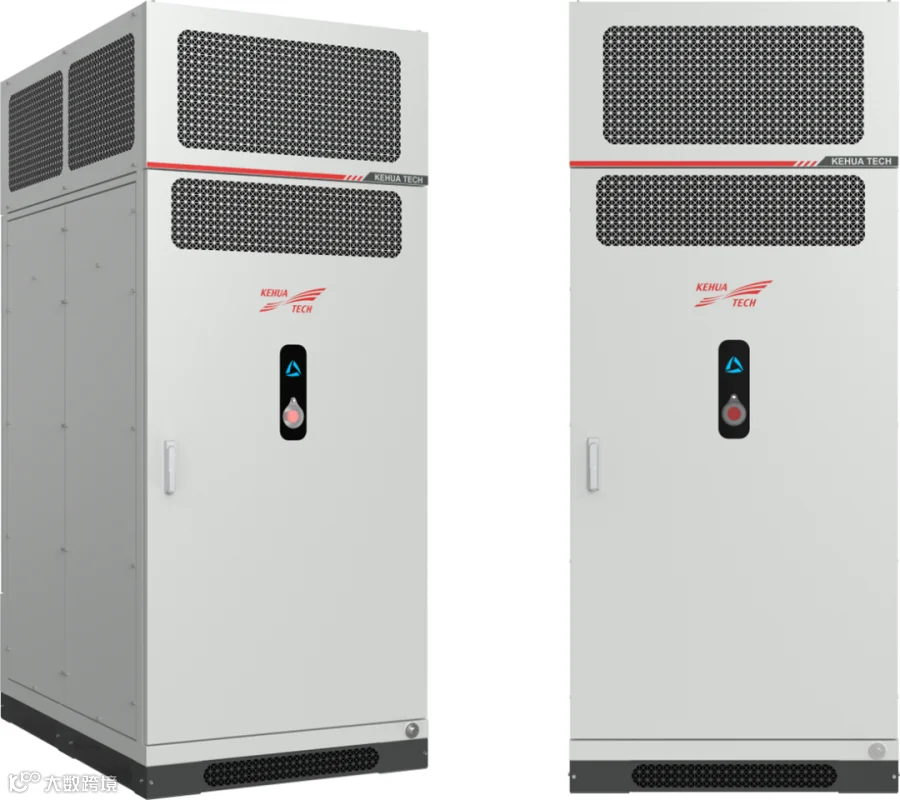

2.5MW、液冷、顶出风

储能PCS全新姿态

更高能量密度、更高功率密度在此款集中式PCS上得到了集中体现。

截至目前，集中式PCS以单机1.725MW系列为主，可较好的匹配以280Ah为基础集成的3.44MWh左右的电池直流舱。

而此次发布的2.5MW的集中是PCS，显然是精准定位了将在2024年陆续落地的5MWh+电池直流舱，在0.5C充放电的情况下，2.5MW/5MWh的系统恰好匹配一套2.5MW储能PCS。

伴随电芯容量的增加，电池舱能量的增加，整个储能系统的电流也在增大，对于热管理的要求也在不断增加。此次科华的集中式PCS在热管理上也有两个明显的创新及亮点：液冷、顶出风。

相比于传统风冷变流器方案，2.5MW储能变流器占地仅1.4㎡，最大效率达99.03%，单机支持40℃下110%过载运行， PCS功率模块寿命提升25%，同时保障了变流器具有更好的温升效果，能够在50℃环境温度下不降额运行。

另外，顶出风设计下，热量更易高效导出，整站环境温度可降低8℃，液冷机组功耗降低25%。并且可使PCS进风口温度降低11.7℃，电气设备使用寿命提升50%。

看个广告休息一下

储能系统热管理进入全站液冷时代

随着储能变流器采用液冷温控技术，S³-EStation 2.0全面升级成全站液冷储能系统。

相较上一代系统，系统辅助功耗平均降低20%，能量密度提升45.35%，结合智能温控算法有效减少簇间电池温升差异，实现整舱温差小于3℃，pack内温差更是小于2℃，极大提高了系统的可靠性和稳定性。这意味着该款液冷储能电池系统电池衰减率降低10%~15%，液冷储能电池系统寿命可达15年以上。

全域构网型

储能产品必不可少的产品竞争力

2023年，西藏、新疆、青海、内蒙等新能源装机大省陆续提出的构网型储能的需求与要求，在不到一年的时间里，席卷了绝大多数储能企业。包括科华数能在内的系统集成商都在构建构网型储能产品能力。

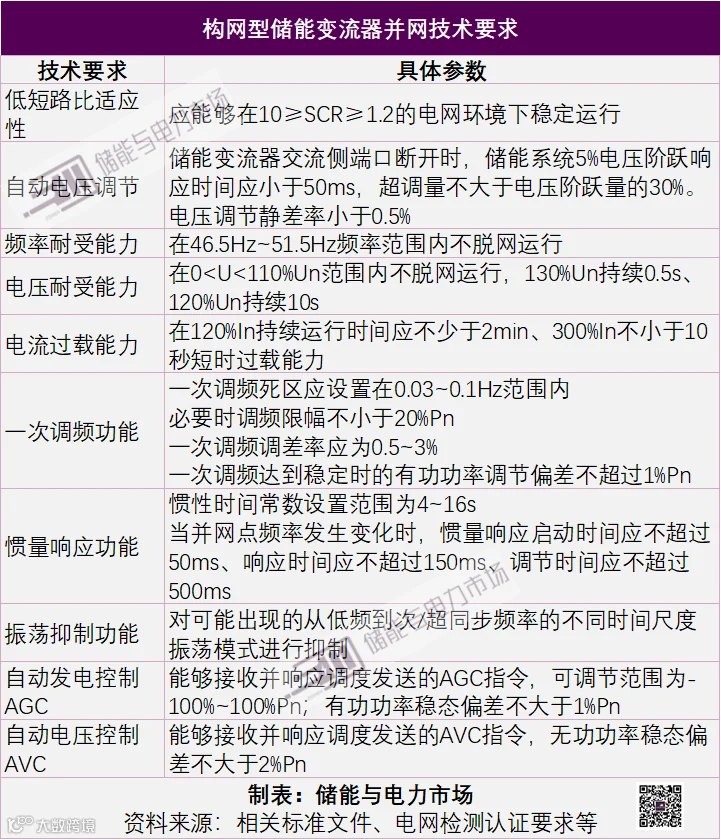

相较于以电流矢量进行控制的跟网型储能系统，从电网的主动支撑能力出发，构网型储能针对电压的幅值、频率、相位进行控制，需要具备惯量支撑、调频、调压、阻尼抑制、黑启动等多项构建电网的功能。

以上技术指标，对储能设备的性能提出更高的要求。目前，储能企业的构网型产品研发、推进进度不一，科华数能的全新一代S³-EStation 2.0已率先通过全项构网测试，系统短路容量比（SCR）低于1.1，拥有ms级功率响应和μs级电压构建能力，并已经在大型独立储能电站中应用。由科华数能提供储能系统的新疆克州300MW/1200MWh构网型独立储能电站，是截至目前全球在建规模最大的构网型独立储能电站。

以技术创新满足用户多样化需求，推动储能系统持续降本，并行之有效的推动产品落地交付，显然已经成为2024年储能企业新品发布以及产品推广的核心要点。

大浪淘沙，技术硬实力，是不同质的核心竞争力。
