隔间架介绍

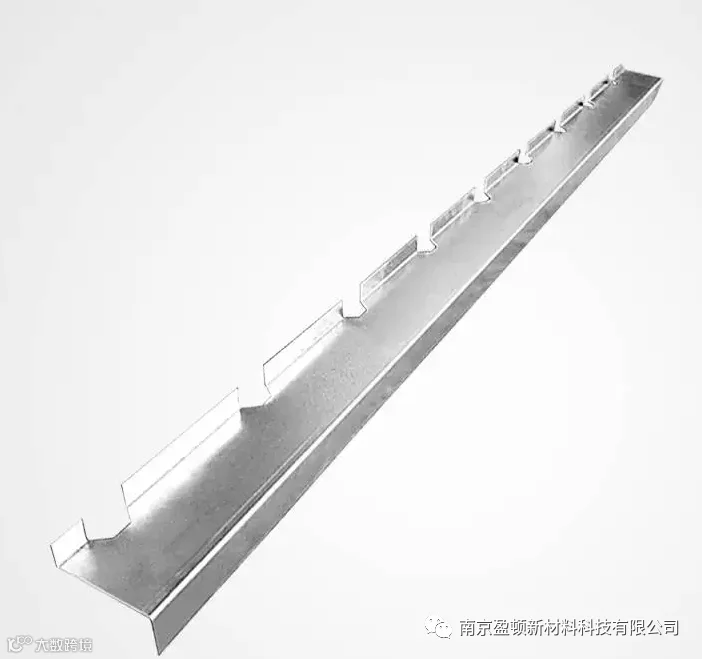

“隔架间系列”是金属屋面系统中一种非常经济、施工便捷的找平材料。一般采用2.0~3.0mm厚的镀锌钢板进行剪切、冲压、折弯等一系列工艺加工而成。其特有的底部开口构造，使得隔间架能与底板波峰及波谷完全吻合，无需再使用几型支撑及几型衬檩，因而隔间架越来越多的受到了钢结构围护企业人员的青睐。

产品特点：

底部特有的开口造型与屋面底板板肋完全吻合，无需再使用几型支托等其他配件，节省了成本；
截面尺寸a的选值与固定座接触面大小有关，一般为50mm；
截面尺寸b的选值一般为25~35mm；
截面尺寸h的选值需要考虑保温棉等中间材料的厚度，铺设方式；

产品型号：

隔间架750型：Z25*40*55，Z25*75*55，Z25*100*55，Z25*75*35，
隔间架820型：Z25*40*55，Z25*75*55，Z25*100*55，Z25*75*35，
隔间架900型：Z25*40*55，Z25*75*55，Z25*100*55，Z25*75*35，

板型参数：

材质：1.5mm~2.5mm厚镀锌钢板，Q235
长度：3150mm
截面尺寸：Z35*50*50

隔间架900型（适用于铝镁锰板屋面中）

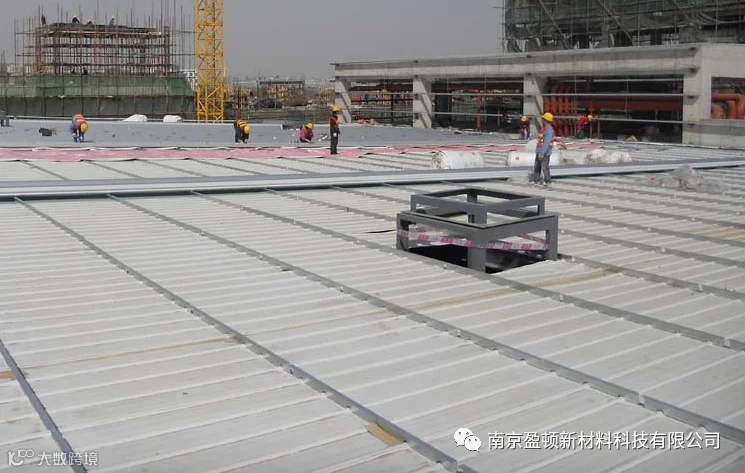

安装事项：

1、沿檩条通长布置，即隔间架长度=檩条长度。
2、隔间架底部缺口需与底板板肋吻合，即不吻合的需更换或处理。
3、隔间架与底板的固定自攻钉间距不大于225mm。
4、保温棉应连续铺设到隔间架上，确保保温棉不能断开或未铺满。
