当悬浮水面的“纸舞台”随旋律舒展翻卷，当光影交织的矩阵台变幻出不同的形态，当灵动翻板起舞、舞台瞬间隐入碧波……第十五届全国运动会闭幕式，通过科技赋能艺术，将艺术创意与高科技舞台技术完美融合，创新打造出全球首个“城市全景盛典”，为观众献上了一场空灵浪漫、震撼人心的文化体育盛宴。
舞台系统作为艺术创意落地的核心载体，其表现直接决定了盛典的呈现效果。因此，这场全运会史上首次走出体育场的闭幕式，既是对我国户外大型舞台装备自主创新能力的一次大考，更是顶尖舞台科技的集中展示窗口。
明和集团·北特圣迪作为此次闭幕式舞台机械及控制系统的技术保障和实施单位，凭借深厚的“双奥”技术积淀，为这场盛会量身打造了包括“纸舞台”、水中升降台、矩阵升降台等在内的一系列高科技舞台机械设备，成为国之盛典背后强有力的技术支撑。
接下来，明和集团·北特圣迪将推出系列文章，对隐藏在十五运会闭幕式“名场面”之下的舞台机械“黑科技”进行一一解密，带您探寻震撼效果背后的技术密码和创新突破。
今天，让我们走近欢乐剧场面积达3790平方米的水上舞台。解锁这个目前国内规模最大、设备最复杂的水上舞台的“变形密码”，探寻这方海天之间的水上舞台如何深刻诠释艺术创意。
为了打造全球首个“城市全景闭幕式”，十五运会在全运会历史上第一次将闭幕式搬到了滨海实景舞台，通过陆域看台和水域舞台的创新融合，打破了传统剧场的物理边界，让天、海、城共同构成演出背景，实现了“以海为幕，以城为景”，给观众带来了别具一格的沉浸式观演体验。
这个位于深圳前海欢乐剧场的国内最大的户外水上升降舞台，主体是水中的一张“白纸”。围绕“纸舞台”这一核心，通过合理的机械设备布局、丰富的运动变化，使舞台表演空间有了瞬息万变、千姿百态的可能，也达到了“一张白纸上的精彩演绎”的艺术追求。
1
舞台机械工艺布局
定制化舞台机械的设计原则是高度满足创意功能、高度实现创意效果，这个设计原则完全体现在这个以“纸舞台”为核心的舞台设备工艺方案设计中。
整个舞台区与海相邻，表演水池与海水间采用透明隔墙分隔，既保证了海水与淡水的分隔，也实现了视觉上的整体水面效果。

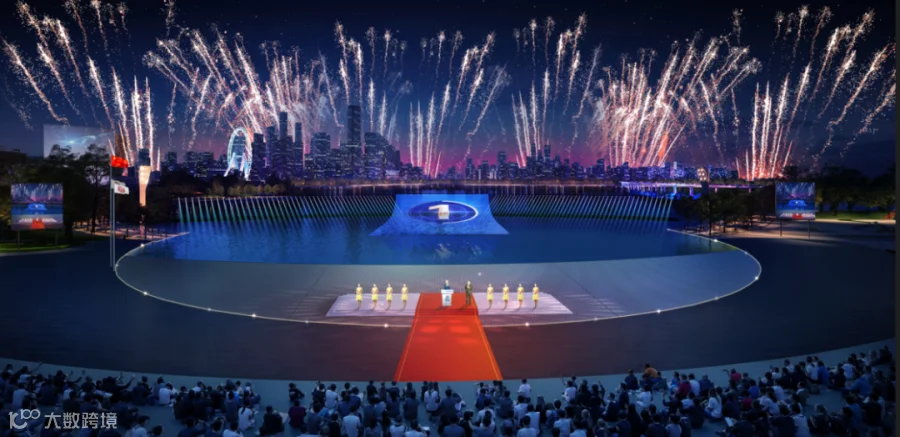

图1舞台机械系统仪式活动效果图

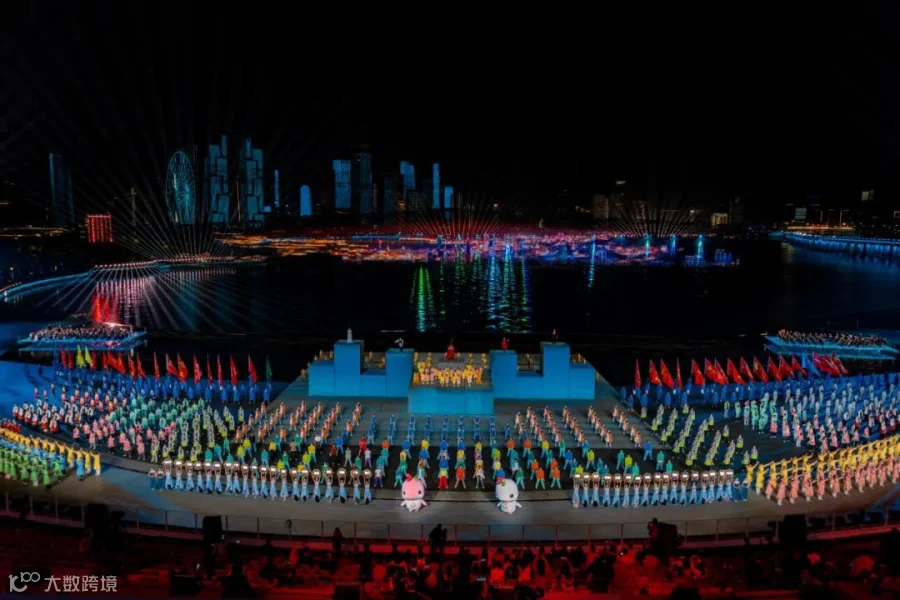

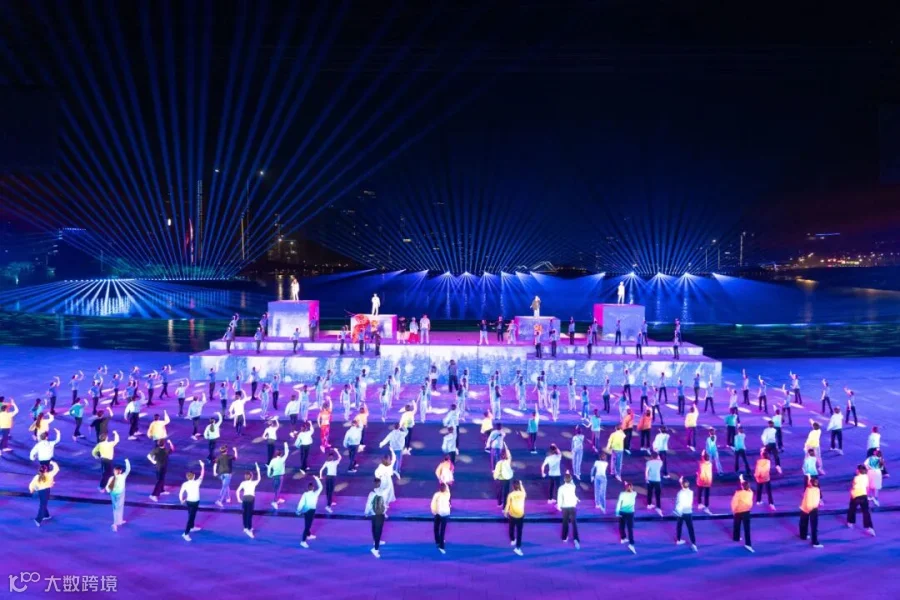

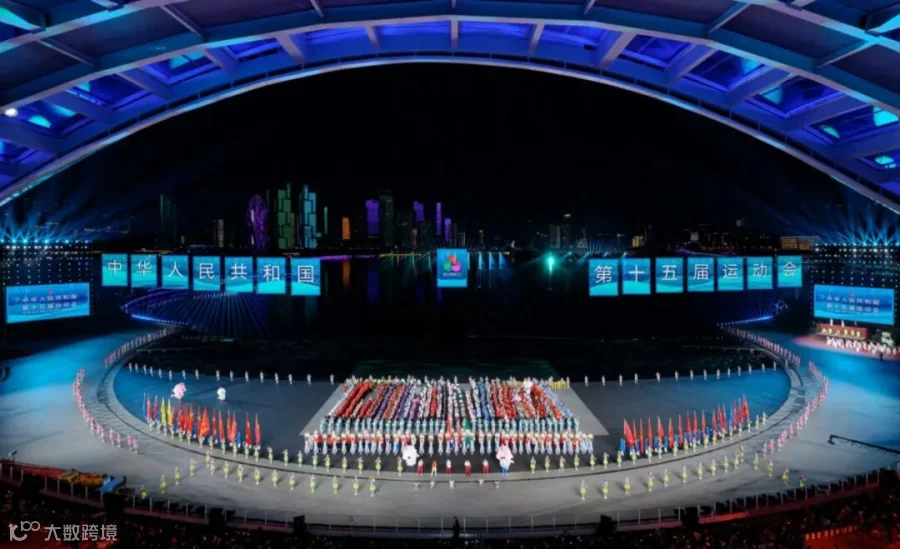

图2舞台机械系统仪式活动实景图

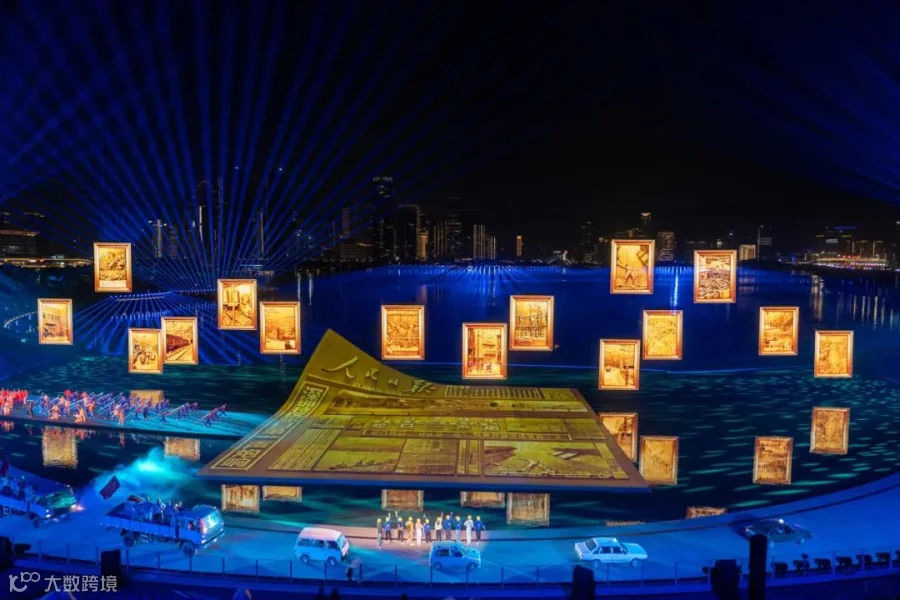

图3舞台机械系统纸舞台演出活动效果图

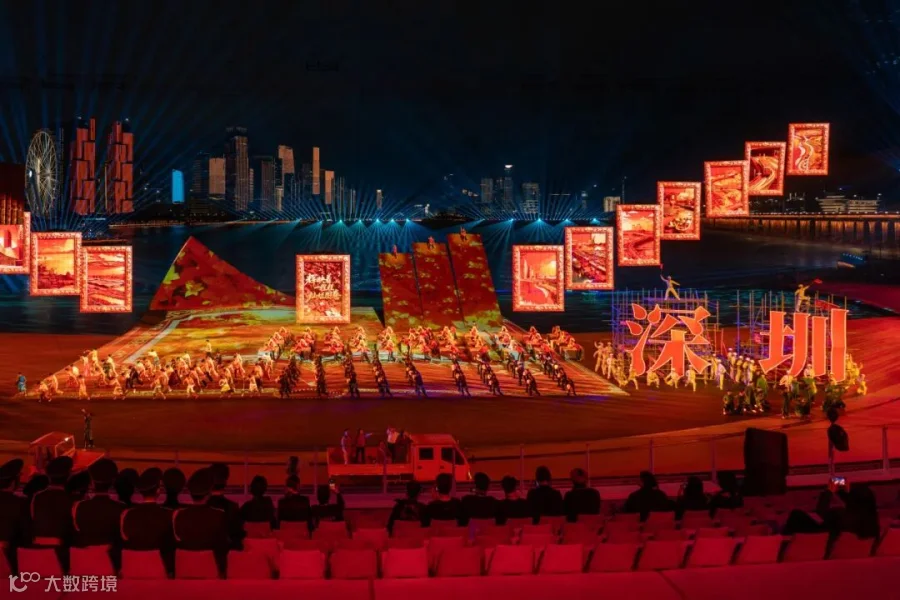

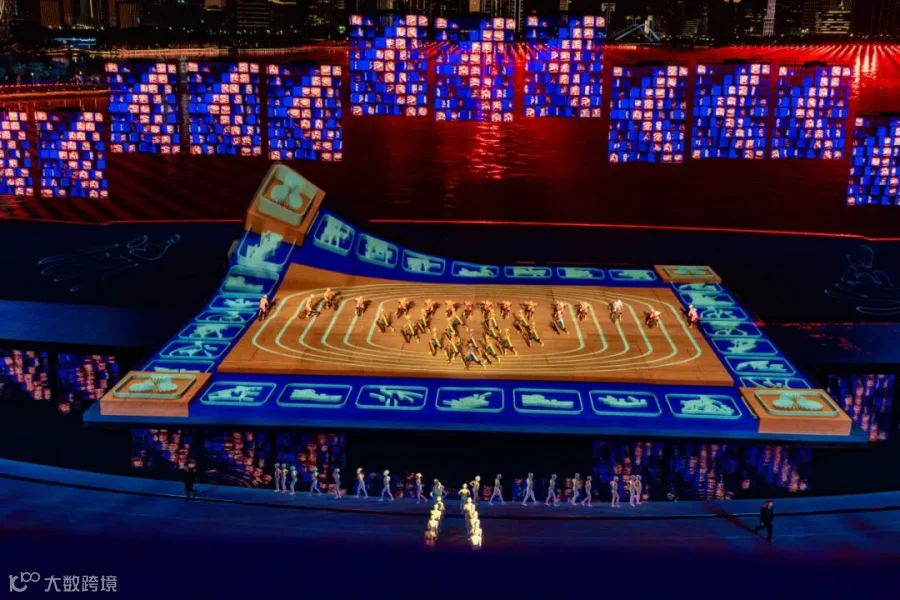

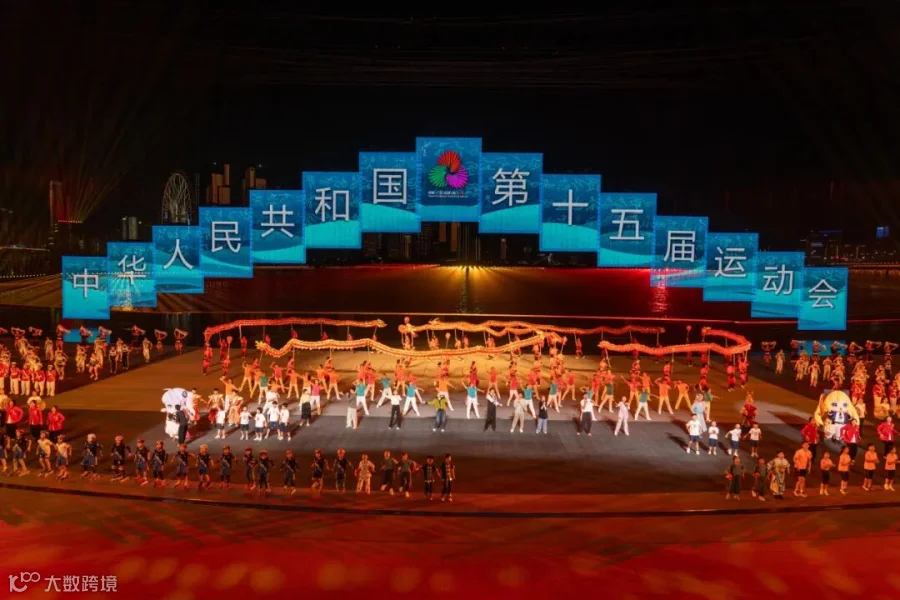

图4舞台机械系统纸舞台演出活动实景图
2
场景实现
舞台水域形似直径150米的半圆，总体面积达8000多平方米，升降舞台机械区域面积3790平方米，配置了10种、共计63套舞台机械设备，另有雾森2套、控制系统1套、液压系统1套。总体设备种类为13种，数量合计为67套。
通过不同设备升降停靠位置的组合，满足大型仪式活动广场模式、大型演出活动表演模式两种功能模式。
当前区升降台、前区小升降台、升降侧台（1&2）、主表演区升降台1、矩阵升降台分别位于舞台面标高时，各台面与相邻的固定地面连通，形成相对较大的广场区域，用于仪式活动。

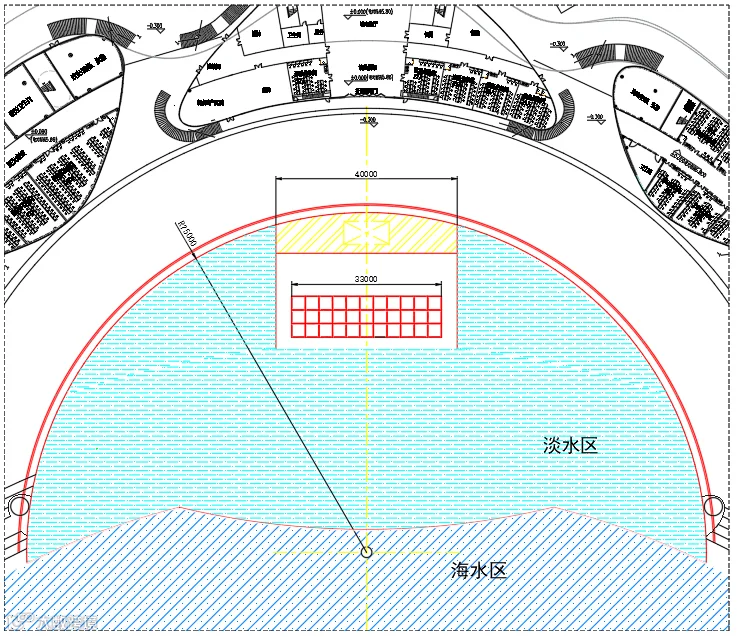

图 5 舞台区工艺平面图（广场模式）
表演模式下可分为“纸舞台”模式和其它模式。
“纸舞台”模式下，参演设备中主表演区升降台1、主表演区升降台2升至舞台面上0.5米，可形成悬浮“纸舞台”效果；“纸舞台”上的大卷角及小卷角、升降矩阵台、表演翻板在“纸舞台”模式下利用不同行程、幅度参与表演。

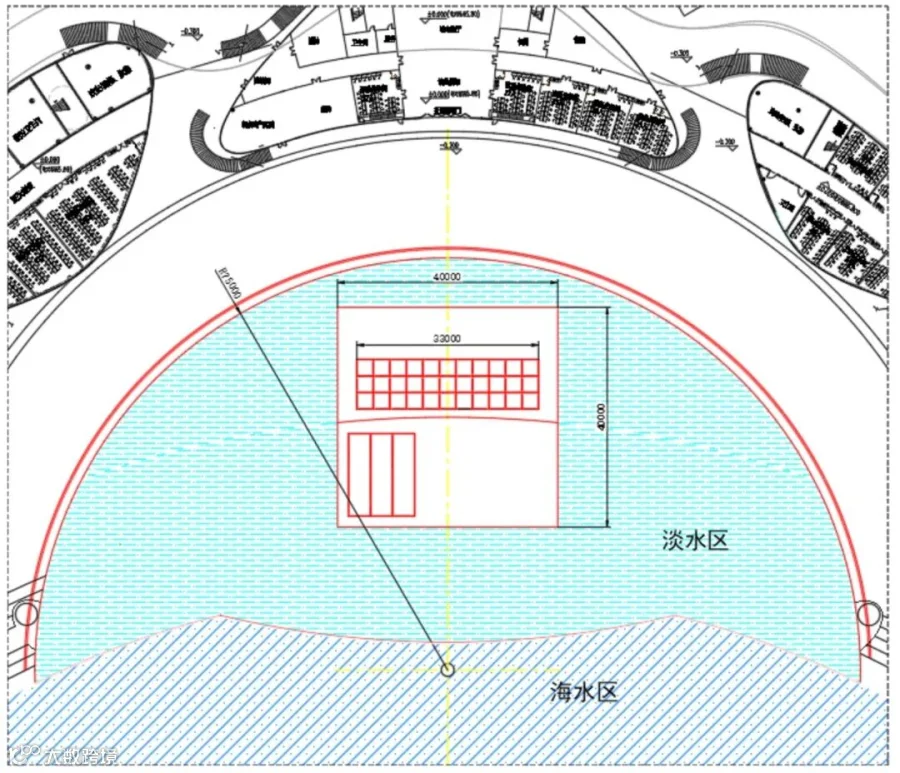

图6 舞台区工艺平面图（纸舞台模式）
其它模式下，前区升降台、前区小升降台、主表演区升降台1、升降矩阵台、主表演区升降台2、表演翻板、升降侧台1、升降侧台2可形成不同区域的干式舞台、浅水模式、深水模式等不同状态参与表演。升降栏杆内部装有灯光和音响设备，升起一定高度后可参与表演。

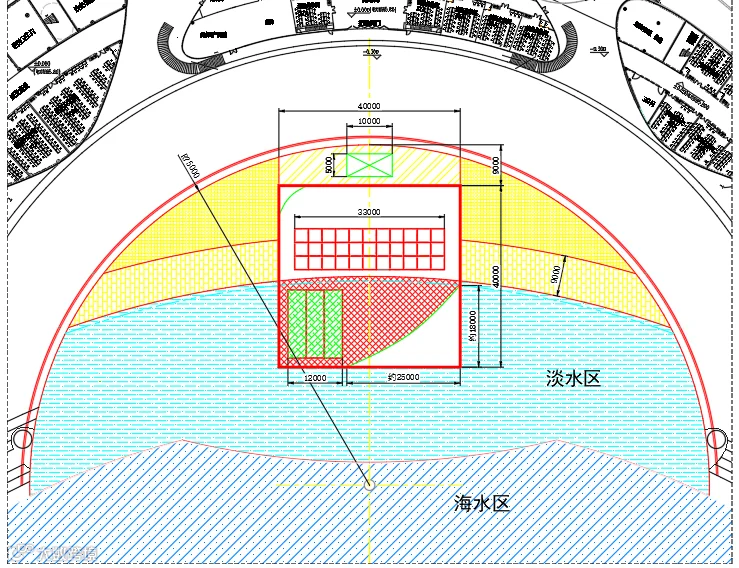

图7 舞台区工艺平面图（前区舞台表演模式）
3
主要设备功能
前区升降台为舞台区域的核心区表演设备之一，设置于舞台中心位置前区，前区升降台能实现4米的深水池和干式表演平台之间灵活转换，满足深水表演功能。前区升降台上设置了5米×10米的小升降台，小升降台即可被动跟随前区升降台运行，也可以单独升降形成水中独立的小表演区。
主表演区升降台前后分为2块，主表演区升降台1、2组合，形成40米×40米的核心演出区域，没入水下后形成2米深的水池表演空间，也可上升1米，形成独立的表演舞台。
“纸舞台”设置在主表演区升降台1和主表演区升降台2上。“纸舞台”靠后侧的其中一侧边角可向上卷起10米形成“大卷角”，“纸舞台”靠前侧的其中一侧边角可向上卷起4米形成“小卷角”，大、小卷角的组合使用使整个“纸舞台”呈现逼真的纸面造型。
“纸舞台”上的表演翻板可朝向观众席翻起70°，作为“纸舞台”的一部分，使整个主表演区呈现的纸面造型完整，表现形式更加丰富。

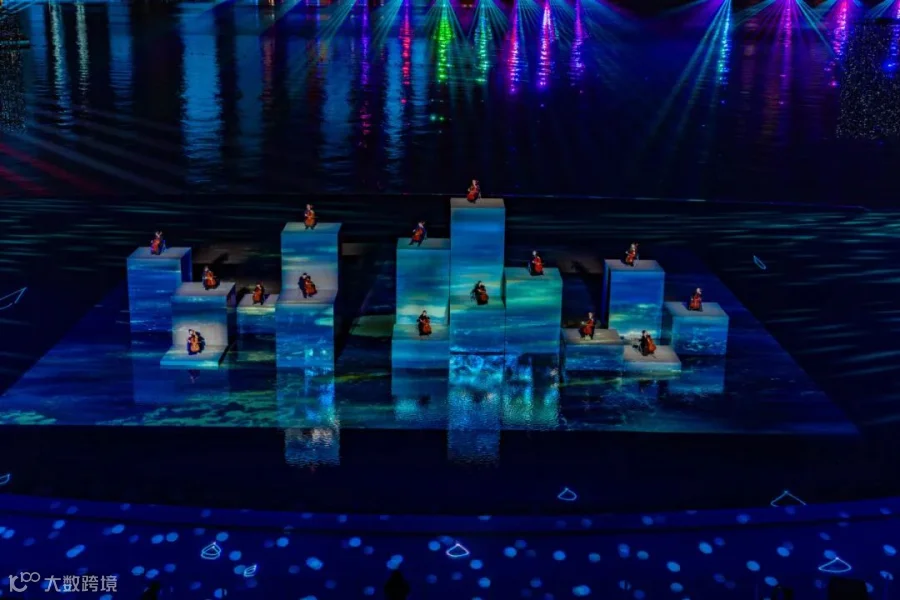

在主表演台1的中心区域设置了33套大行程的水中升降矩阵台，升降行程高达10米，升降矩阵台顶面和面向观众席的三个侧面皆可投影，形成各种动态舞台造型。矩阵台同步或按演出流程编组运行，形成了主表演区千变万化的舞台形式。
升降侧台设置主表演区两侧，为左右对称布置的不规则台面，升降侧台实现了舞台区在2米深的水池和整体干式表演平台之间灵活转换，也是联系主表演区和候场区重要的表演通道。
4
工艺方案的重点及难点
1、目地点位于室外海边，属于高温、高湿、高盐雾环境，舞台机械设备要充分考虑室外环境及海水腐蚀等，且舞台区域为满足潜水表演的洁净水区，必须考虑水下驱动及传动设备对水质的影响，要对机械设备进行可靠的防腐处理。
2、基于重大活动的可靠性需求，要对驱动卷扬机设备、液压驱动系统及控制系统采用可靠的在线备份方案。
3、纸舞台的卷曲需要灵动且不能任何驱动装置的外露，在500毫米厚的“纸舞台”的内部设置承载结构、卷曲机构及驱动系统，只依靠内部机构完成卷曲协调提升动作。
4、水中设备驱动的合理规划，受现场海岸保护影响，部分设备基坑深度受限，要根据实际条件选择合理的驱动方案。
5、充分考虑水下长距离钢丝绳驱动方案可靠性及设备运行平稳性，其中矩阵升降台的单绳驱动长度约140米，33个升降台的长距离同步运行。
6、逐一论证水下设备的检修方案，既要能满足无水状态的检修，也要分析论证关键设备的水下检修的作业方案。
7、水中设备不同驱动的同步运行。
从“双奥”舞台到十五运会的滨海实景盛典，明和集团·北特圣迪用定制化创新与硬核技术，再次定义中国大型户外水上舞台的新高度。这方3790㎡的水舞台，不仅是艺术与科技的完美融合，更是中国舞台机械自主创新能力的生动见证。
