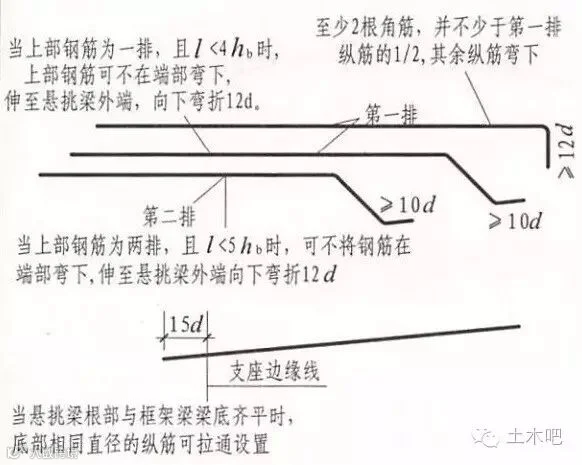

《混凝土结构设计规范》GB 50010-2010第9.2.4条规定：在钢筋混凝土悬臂梁中，应有不少于2根上部钢筋伸至悬臂梁外端，并向下弯折不小于12d；其余钢筋不应在梁的上部截断，而应按本规范第9.2.8条规定的弯起点位置向下弯折，并按本规范第9.2.7条的规定在梁的下边锚固。在16G101-1第92页中也是按规范的规定采取的钢筋构造措施。
为何规范对悬臂梁的钢筋规定不同于普通梁呢？

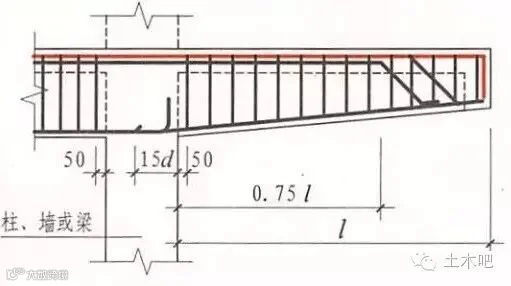

因为，悬臂梁剪力较大，容易发生斜裂缝，当斜裂缝穿过负弯矩钢筋时，该处钢筋可能承受裂缝端部截面的弯矩，引起“斜弯现象”。 如下图所示 , 如果出现 AB 斜裂缝，则悬臂梁斜截面弯矩MAB =MBC 。梁上部钢筋伸至悬臂梁外端，并向下弯折不小于12d，这12d是为了斜截面抗弯而设。虽然悬臂端正截面弯矩为0，但若出现AB斜裂缝，悬臂端斜截面弯矩为MBC ，就不是0了，故需12d。
此外，如果切断上部负筋，断点以外方向还会因纵筋受到销栓剪切作用，而产生斜向的撕裂裂缝，大大影响钢筋与混凝土间的黏接锚固，使未切断的受力钢筋应力居高不下，造成“应力延伸”，悬臂梁同样存在“斜弯现象”和“应力延伸现象”，而且悬臂弯矩、剪力均较大，悬臂梁的伸臂部分斜裂缝不仅开裂较早，而且数量多、范围广，上述影响比一般梁更为严重，因此在梁中切断钢筋，有斜弯失效的危险！但上部钢筋向下弯折锚固在受压区就可大大减小斜弯失效的危险。再加上悬臂梁结构冗余度少，所以更应该从严控制！
