我们都知道混凝土梁中箍筋的作用是解决梁斜截面抗剪问题，而箍筋是由直线钢筋弯折加工而成，所以箍筋必有一角为活口，如下图所示：
规范要求的箍筋活口构造如下：
那这个箍筋活口是设置在受压区还是受拉区呢？很多人认为此活口是受力薄弱部位，应设置在受压区。是不是这样呢？土木君今天和大家一起探讨一下。
首先，我们看看矩形混凝土梁在截面上的剪应力分布，从下面公式和剪应力分布图中可以看出，剪应力最大点在梁截面的中和轴处，在混凝土上下边剪应力几乎为零。

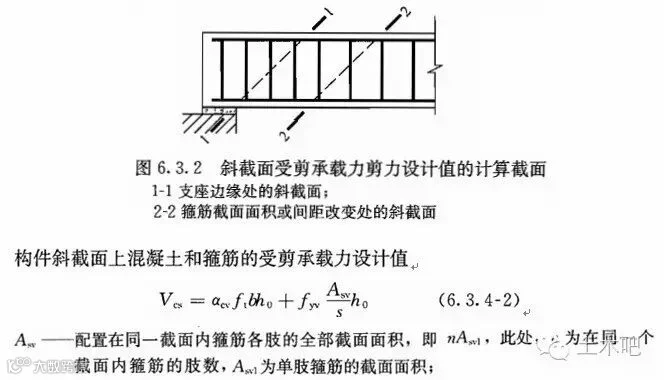

其次，我们看看《混凝土结构设计规范》（GB50010-2010）第6.3.2条关于斜截面计算的简图，可以看出规范的示意图中不管是１-１斜截面，还是２-２斜截面，都仅仅与箍筋的各竖向肢切割，也就是说梁箍筋抗剪是竖肢受拉，横肢不参与抗剪工作，不起任何作用。
综上可知，梁中箍筋解决的是梁斜截面抗剪问题，从剪应力分布和规范斜截面破坏示意图中都可以看出，箍筋仅仅是竖向各肢参与抗剪受力。所以，梁封闭箍筋活口可以设置在梁的任意一角。
上面的讨论，也佐证了三肢箍等奇数肢配箍是可以满足梁抗剪需要的，虽然它比偶数多出来的一根拉筋是两头带钩的，拉筋同样组成箍筋竖向肢的箍筋截面积。拉筋也可以参与斜截面抗剪，封闭箍筋的活口位置设置在上还是下，在《混凝土结构设计规范》（GB50010-2010）的公式6.3.2-4是同样的结果。
