独家:取消了框支柱？16G101与11G101逐条PK第一季!

        16G101与11G101相比有不少变化的地方，从今天起，土木君将为大家逐条连载两本图集的不同之处！下面的所有截图，上半部分为16G101，下半部分为11G101。

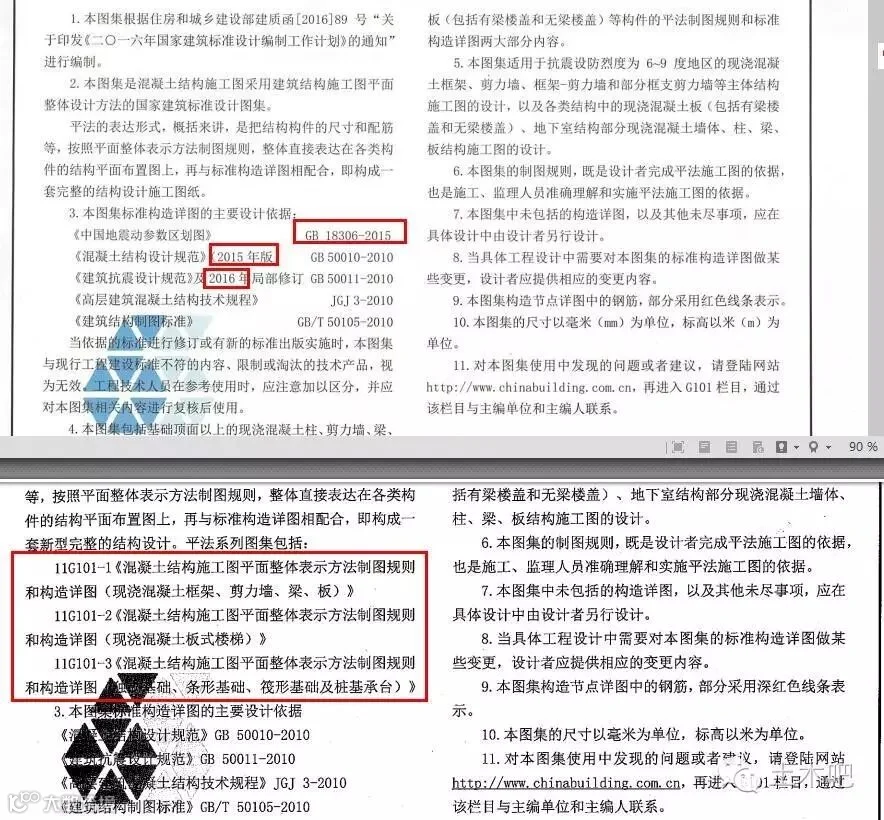

1、总说明中更新了最新参考规范。

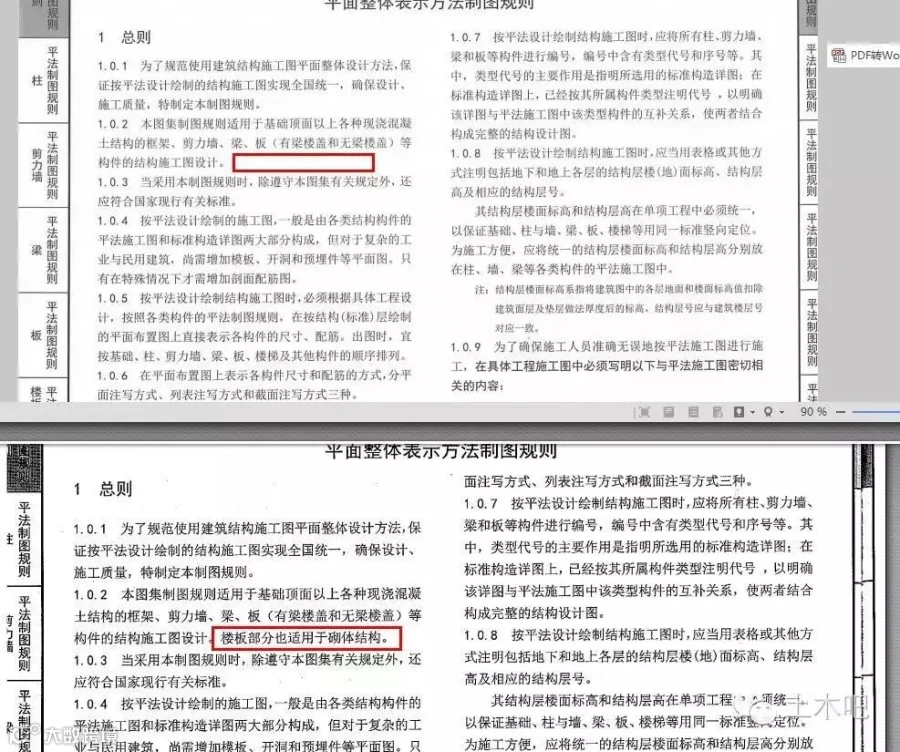

2、总说明中取消了楼板平法适用于砌体结构的说明。

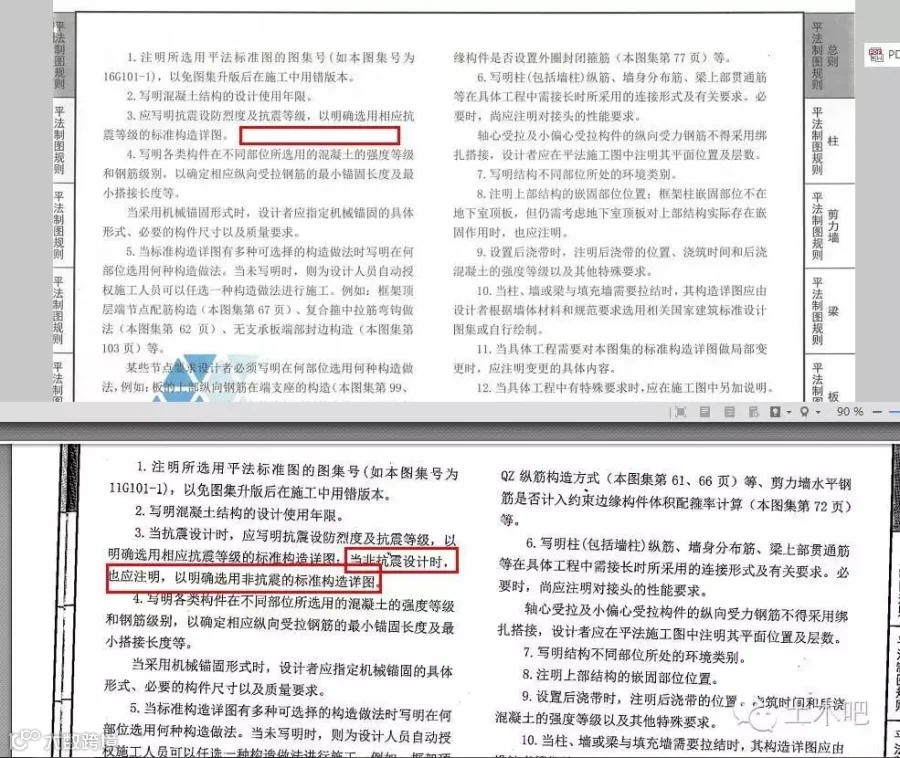

3、总说明中取消了非抗震设计的相关说明。

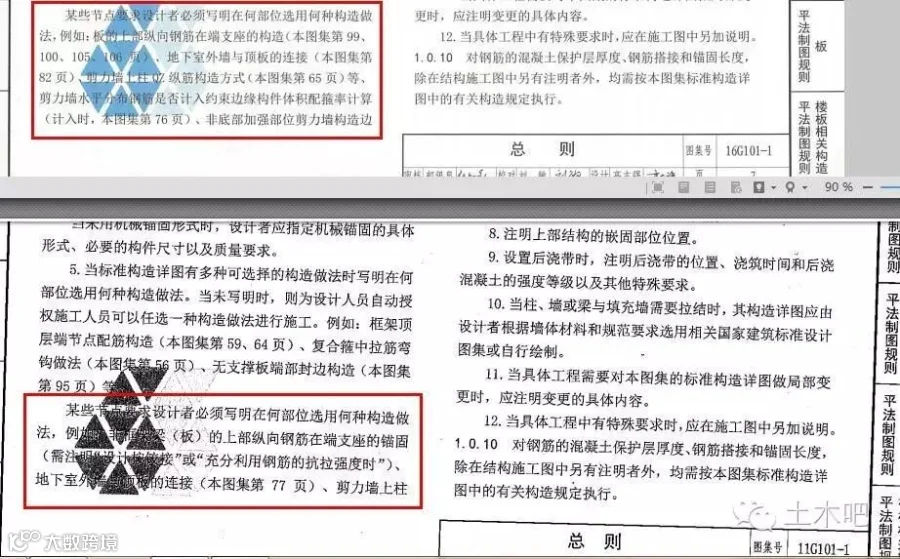

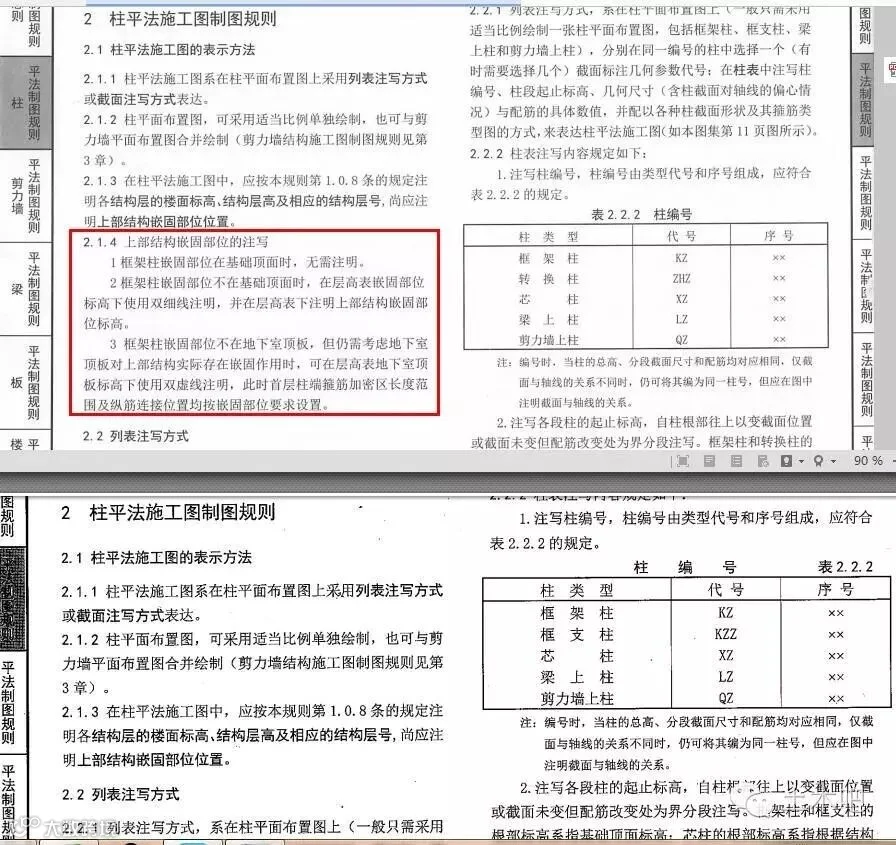

4、总说明中更新了必须注明的相关内容举例。

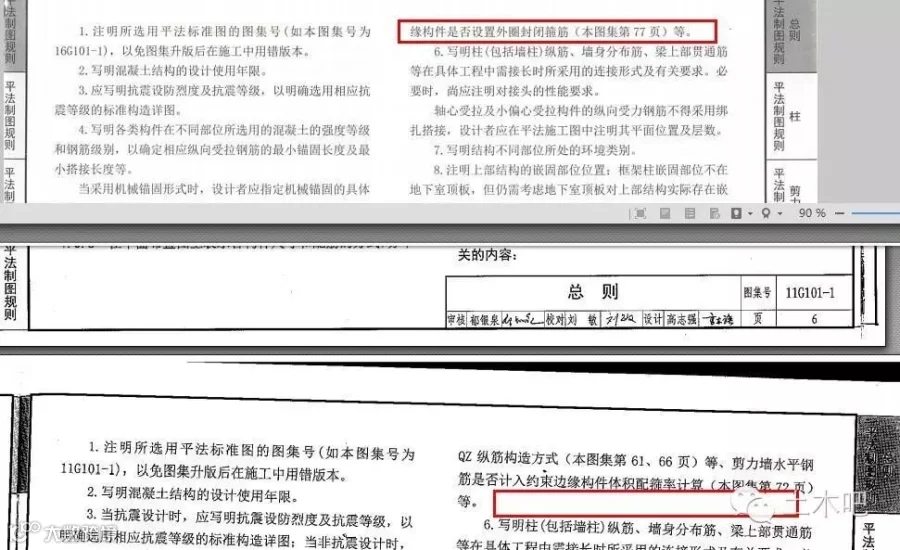

5、总说明中强调了必须注明构造边缘构件外圈是否设置封闭箍筋，也就是说非加强区的构造边缘构件可以不设置封闭箍筋。

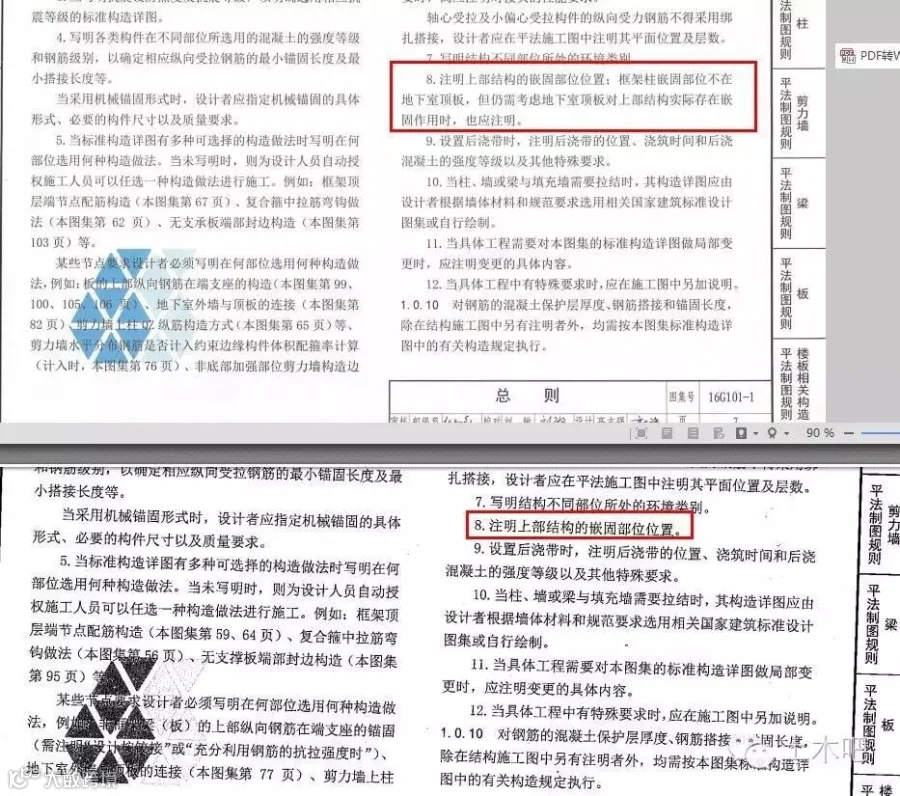

6、当框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在的嵌固作用时应注明，主要跟框架柱的箍筋加密区有关。

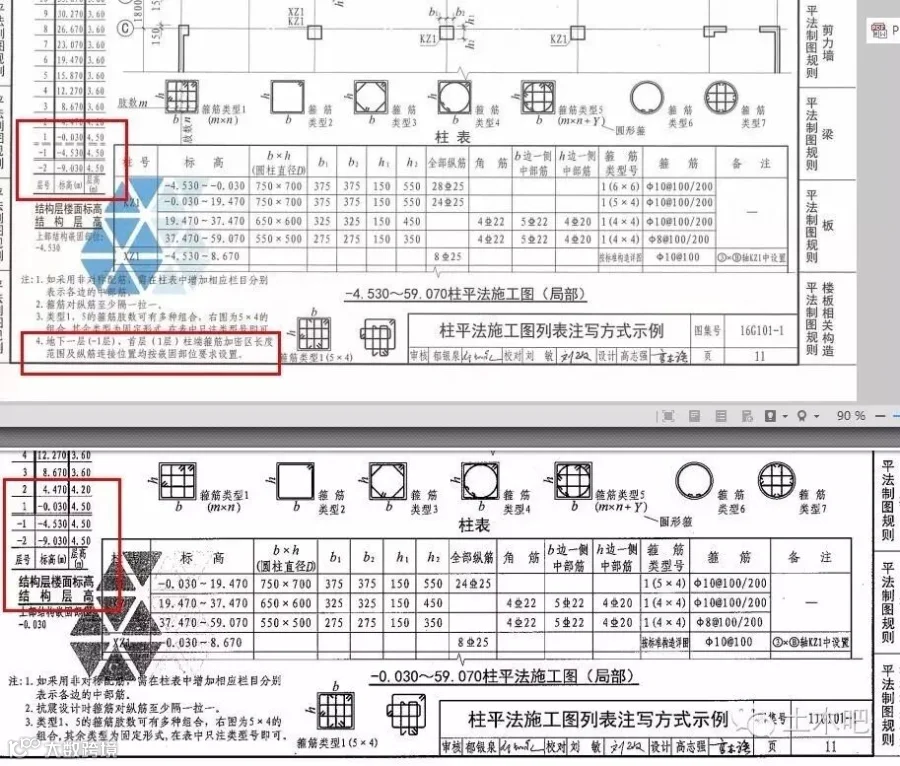

7、在层高表中应根据项目嵌固部位、地下室顶板嵌固作用情况等增加双细实线和虚线。

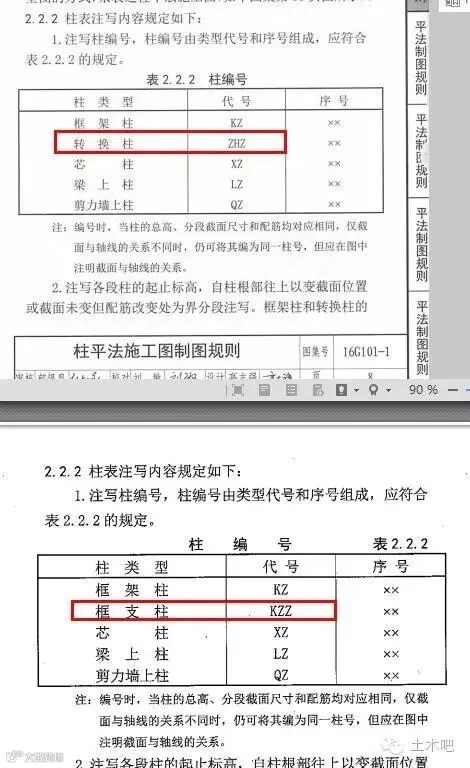

8、框支柱的代号取消，改为转换柱。

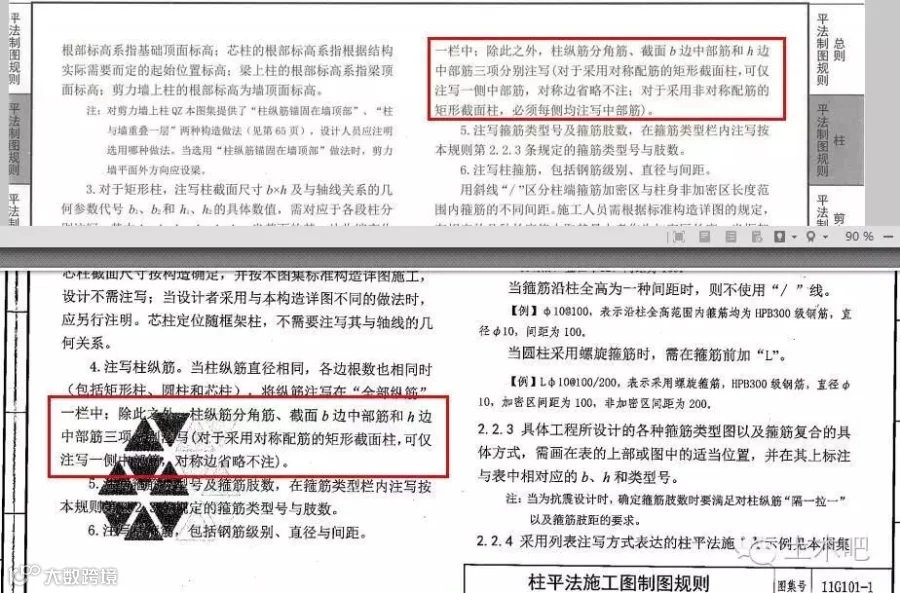

9、强调对于采用非对称配筋的矩形截面柱必须每侧均注写中部筋。

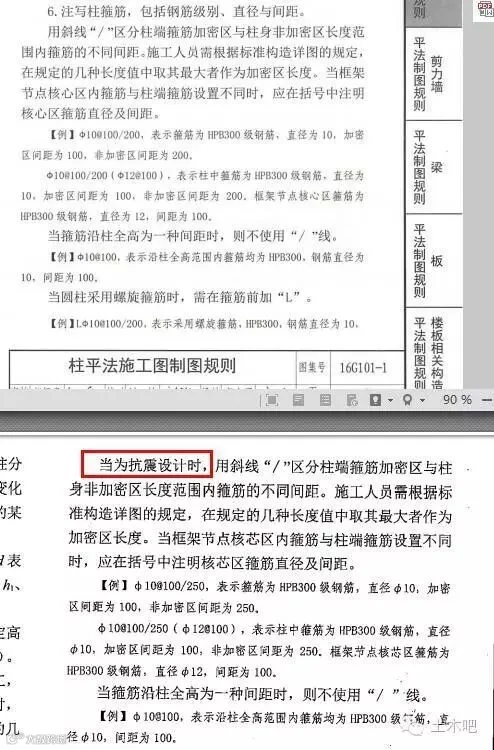

10、本图集取消了非抗震的存在。

11、增加了首层框架柱在地下室顶板箍筋加密区的注写要求。
