16G101与11G101相比有不少变化的地方，从今天起，土木君将为大家逐条连载两本图集的不同之处！下面的所有截图，上半部分为16G101，下半部分为11G101。

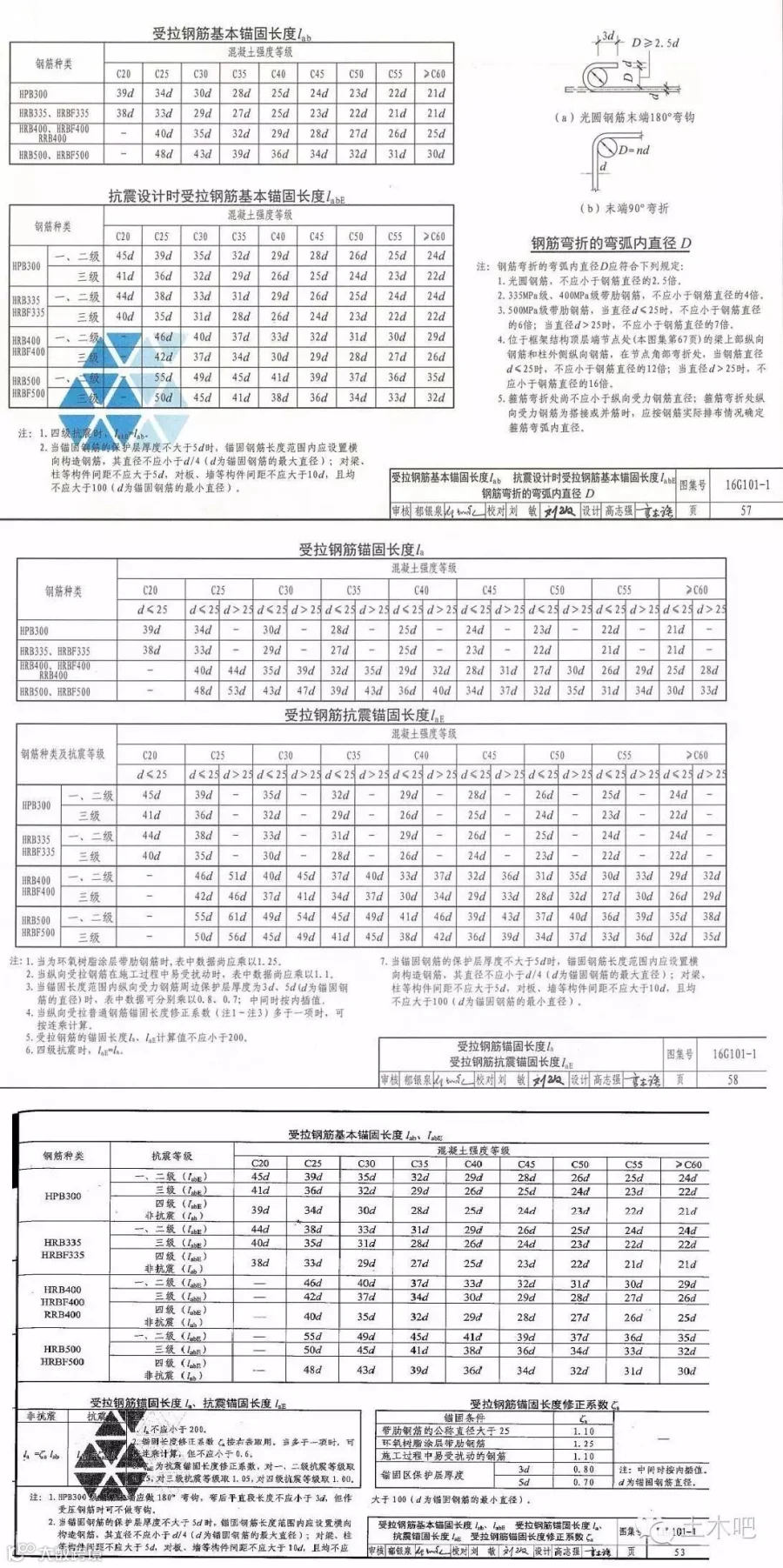

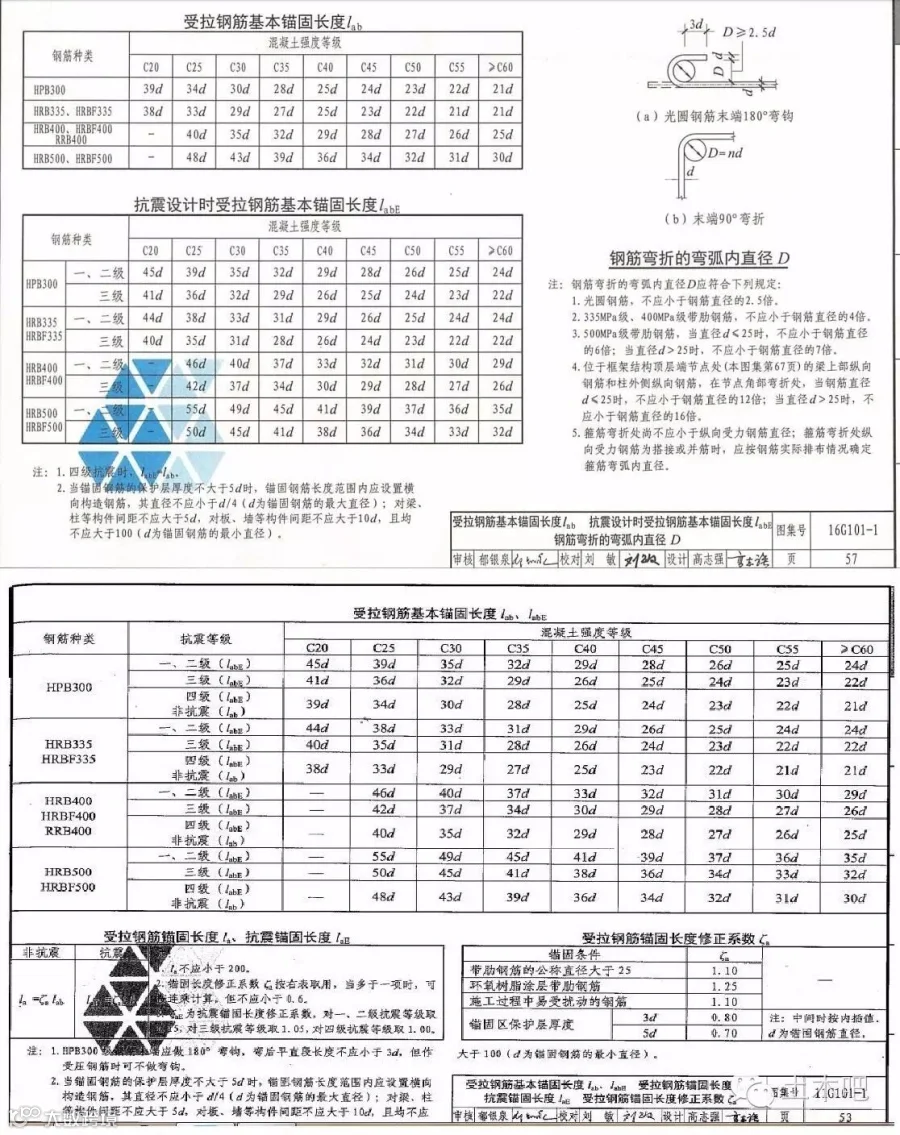

1、锚固长度表格进行了重新编排， la与laE 都列表了，查找更方便。

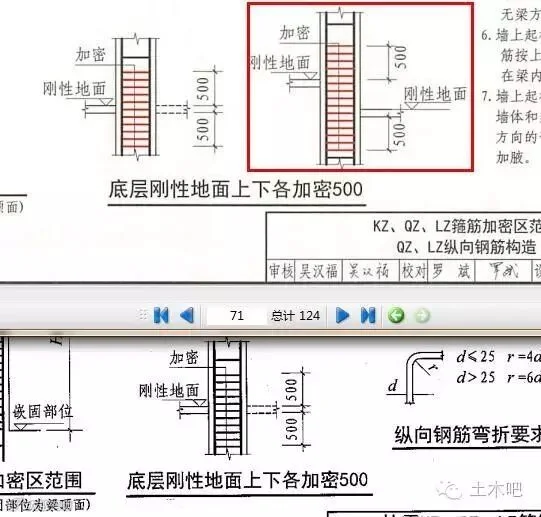

3、增加了刚性地坪有高差时柱箍筋加密区构造做法。

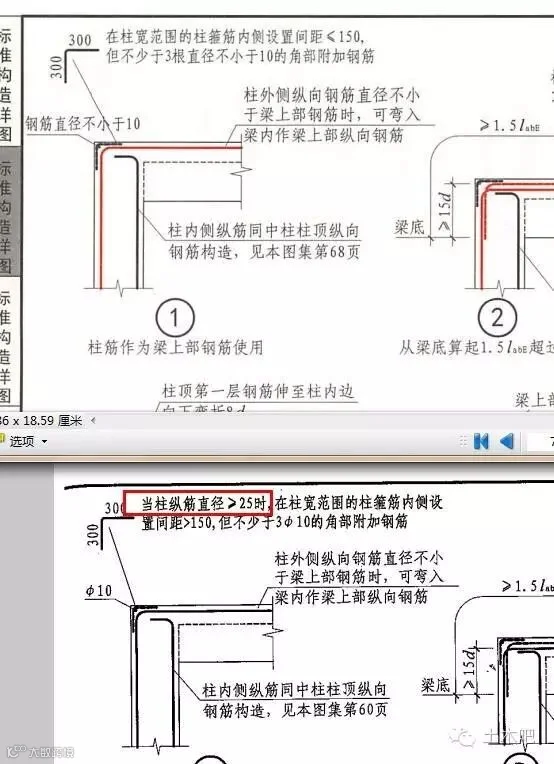

4、改变了在柱顶部柱宽范围的柱箍筋内侧设置附加箍筋的设置范围，强调不管纵筋直径为多大，均需要设置。

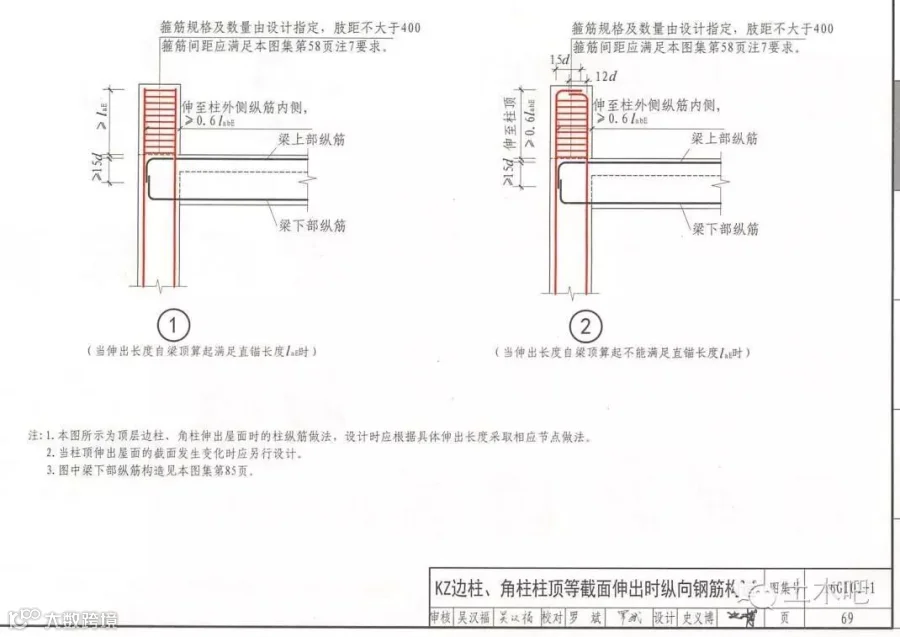

5、增加KZ边柱、角柱柱顶等截面伸出时纵向钢筋构造节点。
6、改变了一些墙体钢筋构造节点。

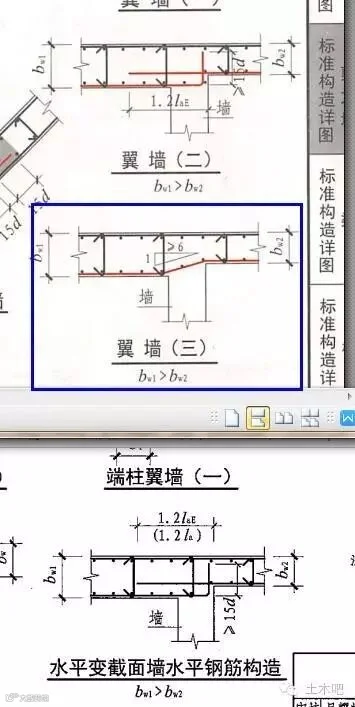

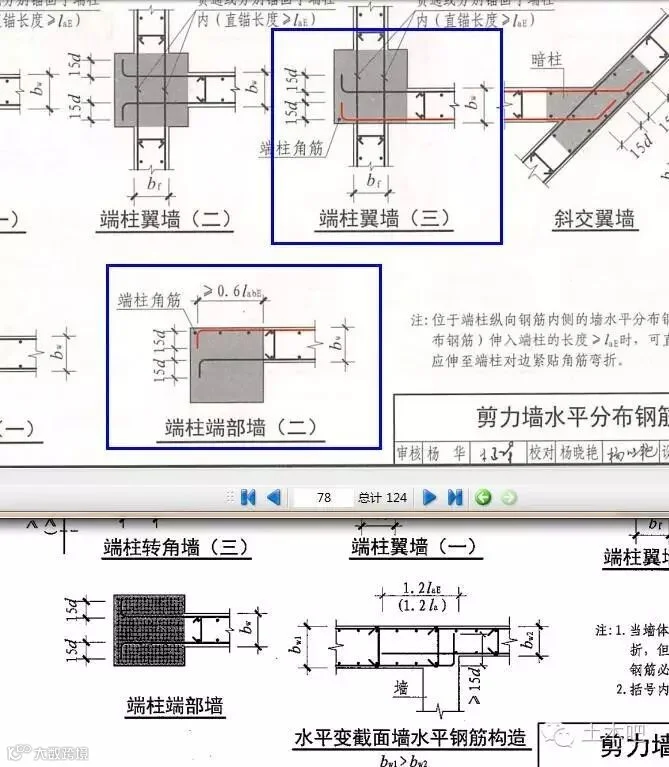

8、增加剪力墙翼墙水平截面不同时钢筋构造节点。
9、增加墙柱平齐时，剪力墙构造做法节点。

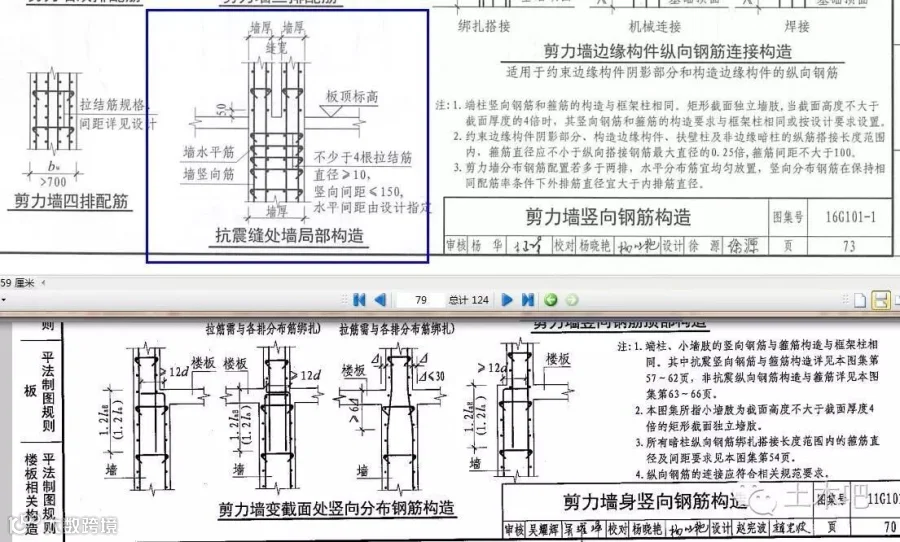

10、增加抗震缝出墙体构造等等做法节点。

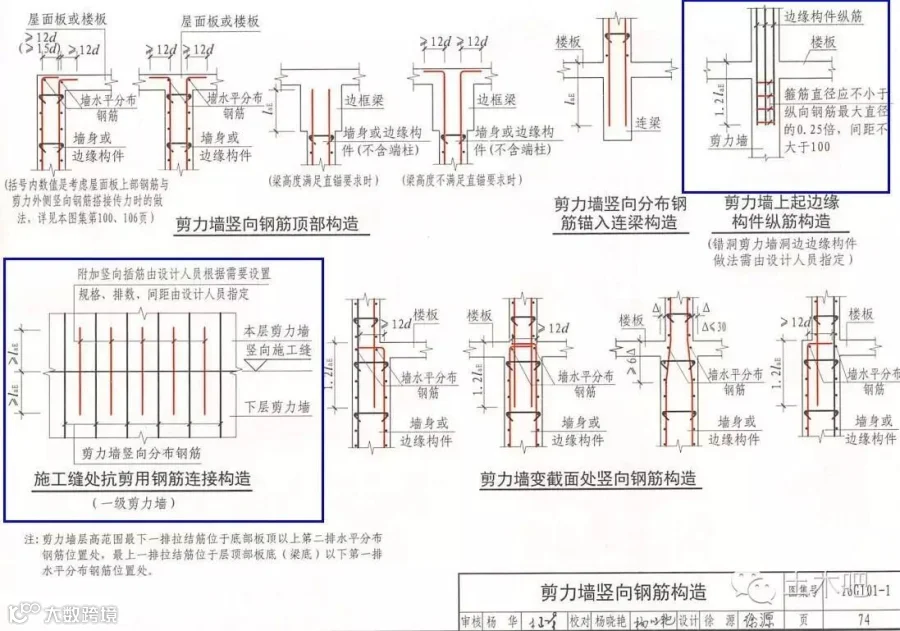

11、增加施工缝出抗剪用钢筋连接构造做法节点。

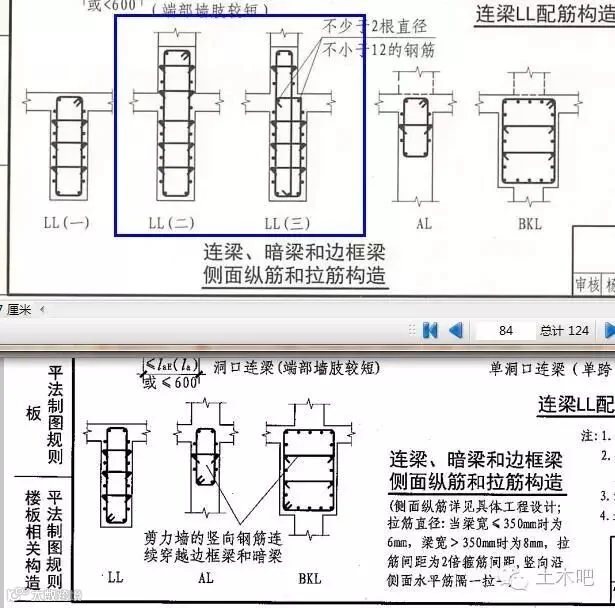

12、增加上返连梁、不同截面连梁等构造做法节点。

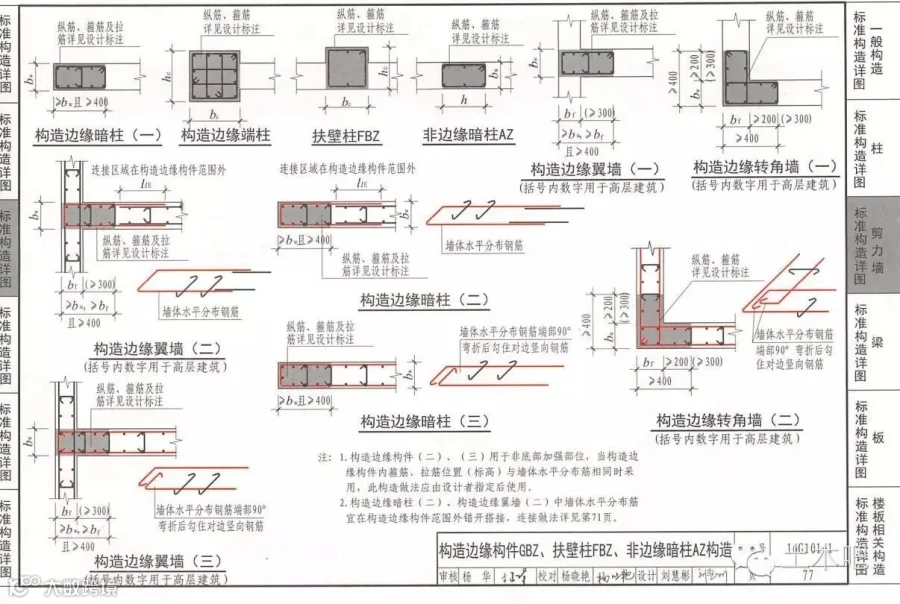

13、增加了构造边缘构件利用墙体水平钢筋的作法。

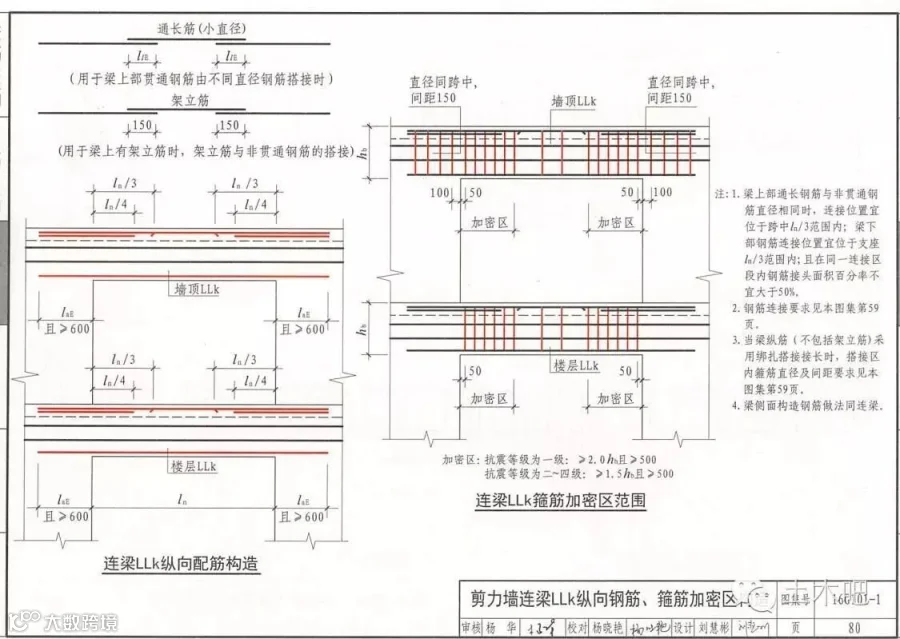

14、增加 LLK 纵向钢筋及箍筋的构造。

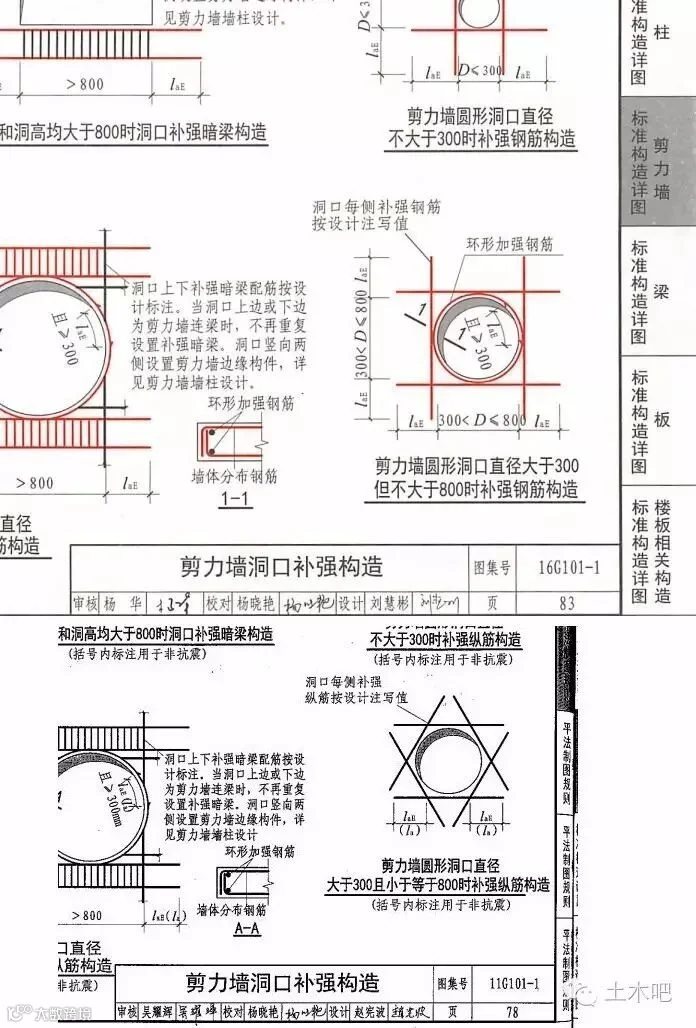

15、 大于300小于800墙体洞口补强作法改变，不再按正六边形附加筋 。

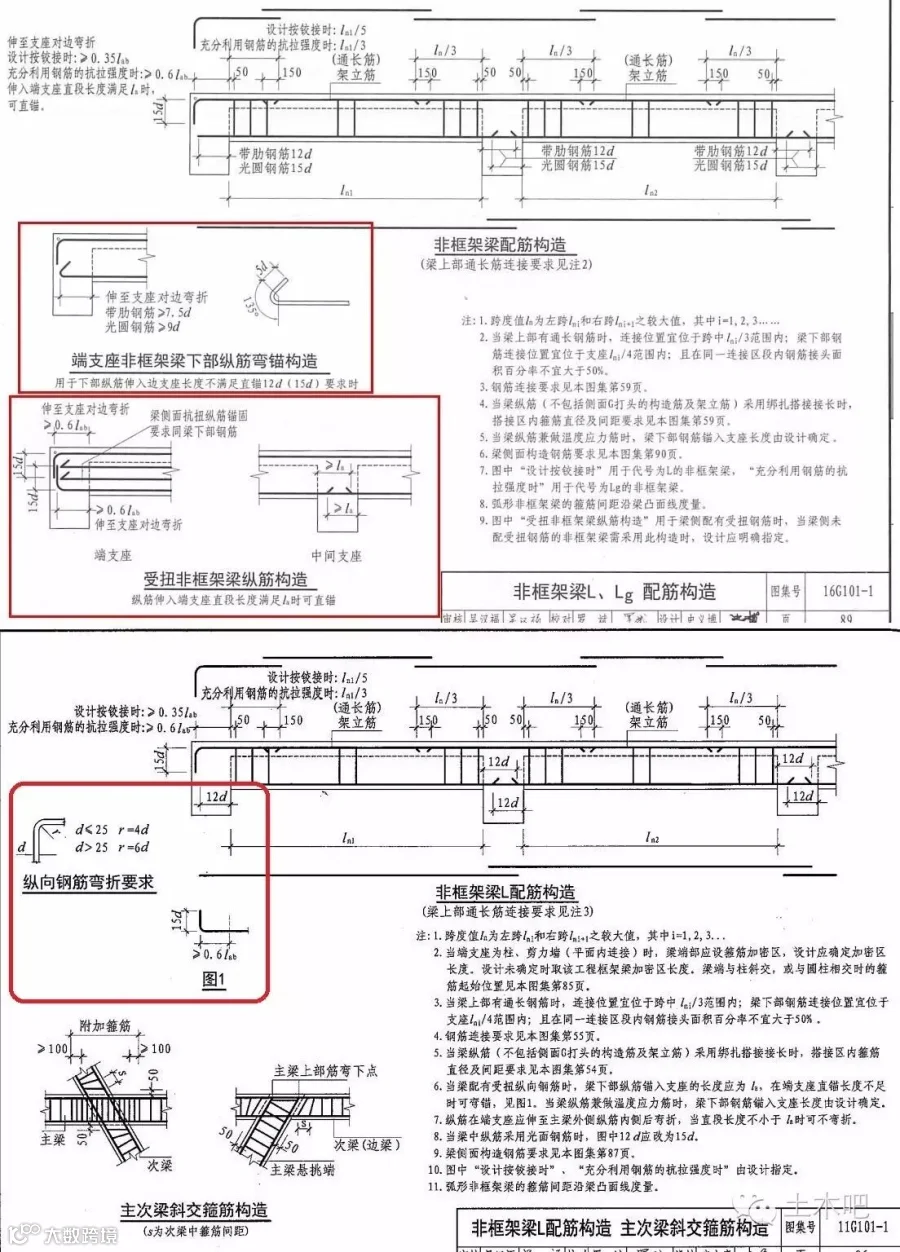

16、P87、88、89 取消原纵向钢筋弯折要求，增加非框架梁下部纵向钢筋弯锚构造和受扭非框架梁纵筋构造。

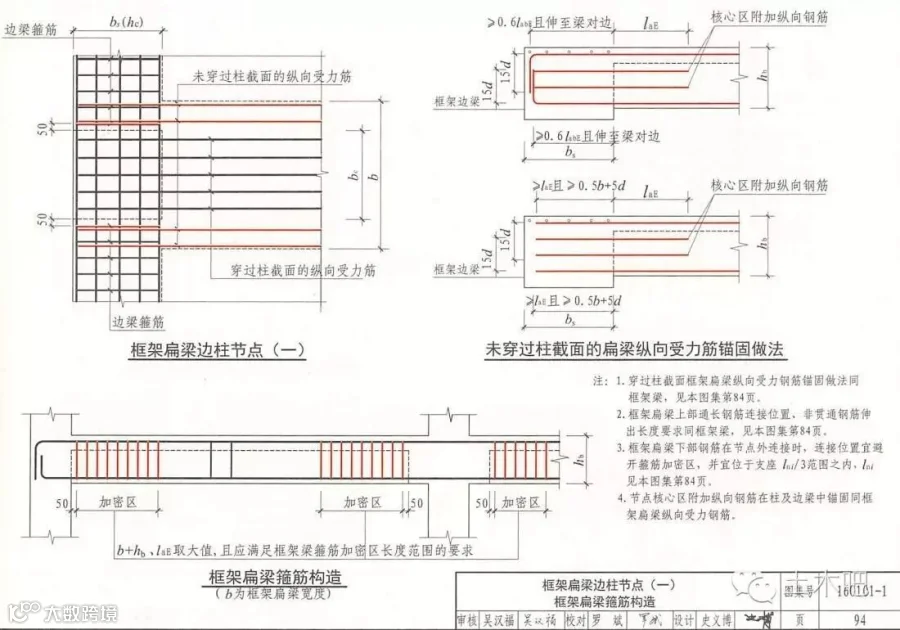

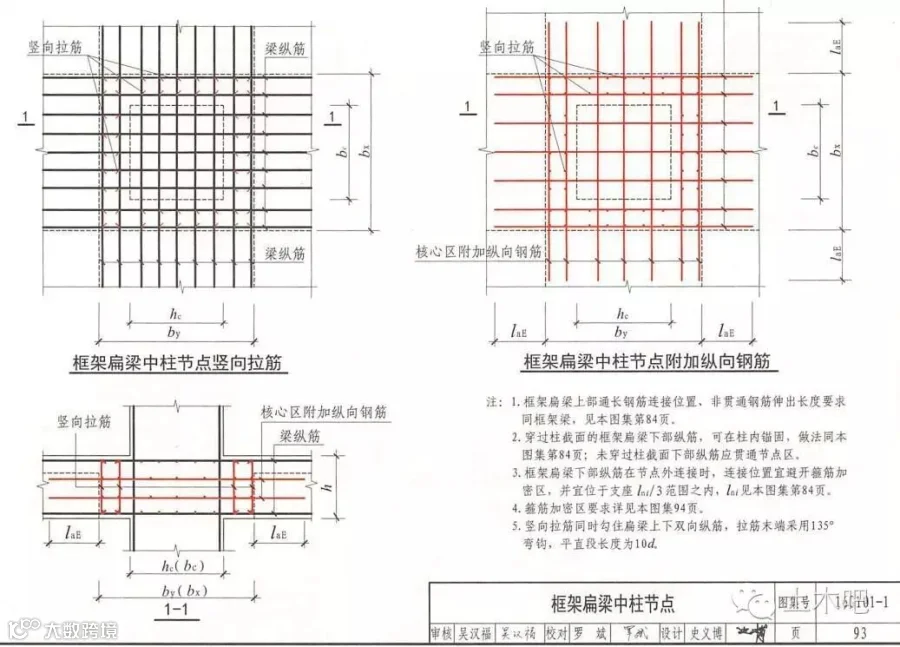

17、增加框架扁梁中柱节点构造做法。
17、KZZ 改为ZHZ

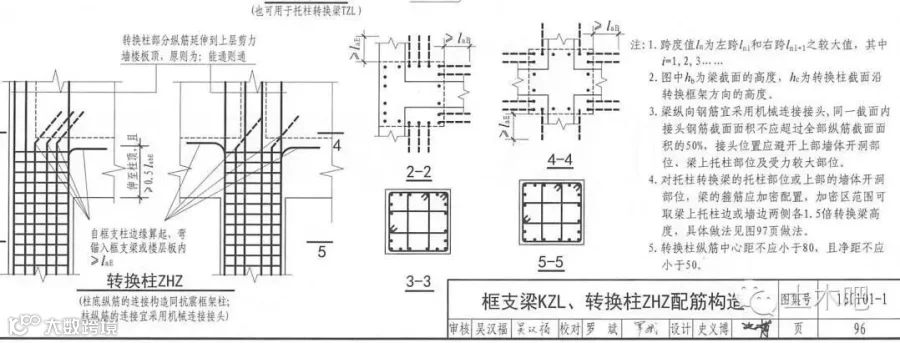

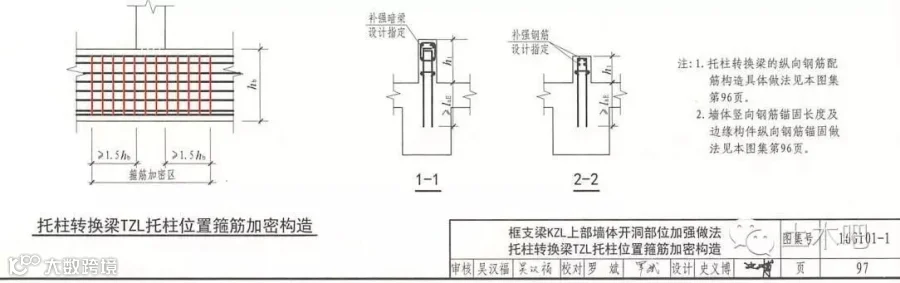

18、增加了托柱转换梁TZL做法详图。

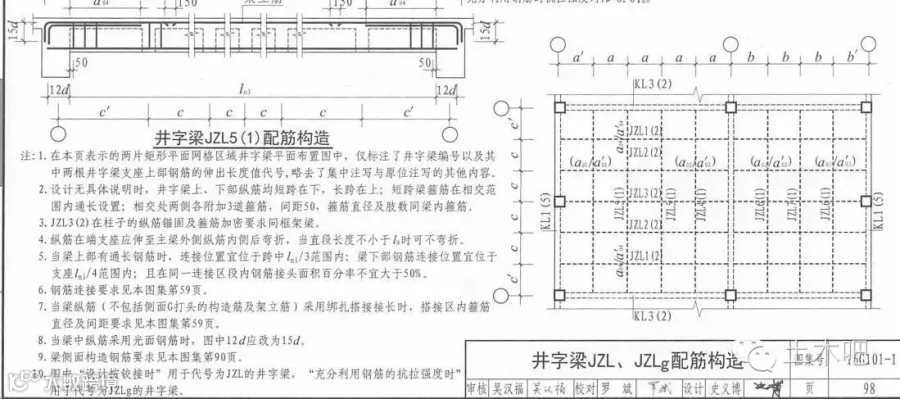

19、增加了井字梁JZlg 构造做法。
20、
