16G101-3马上就要出来了，新图集对原有内容进行了系统的梳理、修订，同时响应了广大工程师们的号召，新增了混凝土灌注桩等内容。
从目录上分析，新图集主要增加了以下几个方面内容：
灌注桩平法施工图的表示方法
边缘构件纵向钢筋在基础中构造
双柱联合承台底部与顶部配筋构造
灌注桩通长等截面配筋构造 灌注桩部分长度配筋构造
灌注桩通长变截面配筋构造 螺旋箍筋构造
钢筋混凝土灌注桩桩顶与承台连接构造
今天，土木君先和大家一起分享一下16G101-3的样图：

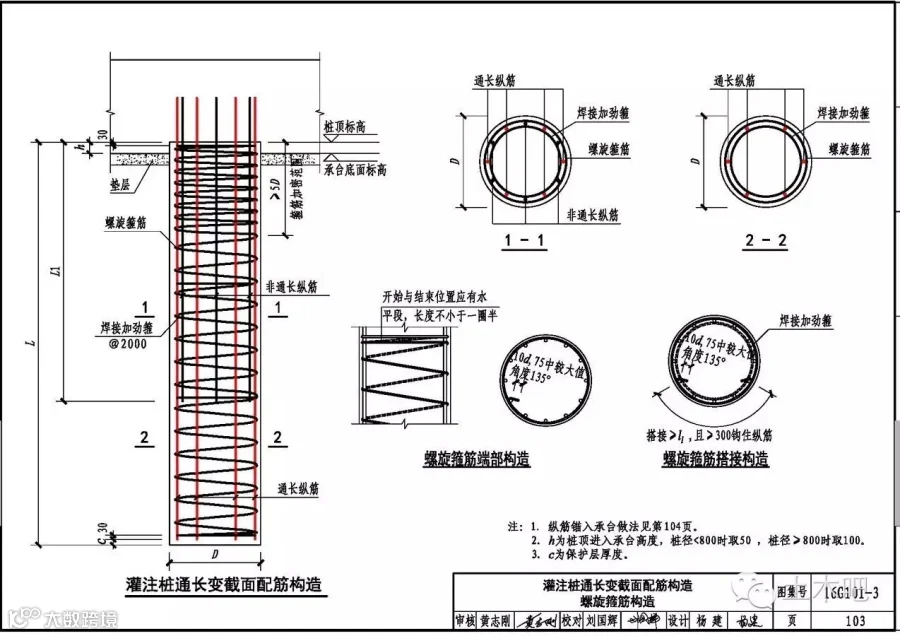

1、直接有混凝土灌注桩的各种构造详图，设计师们再也不用去画灌注桩各种配筋详图了，几行文字轻松搞定！

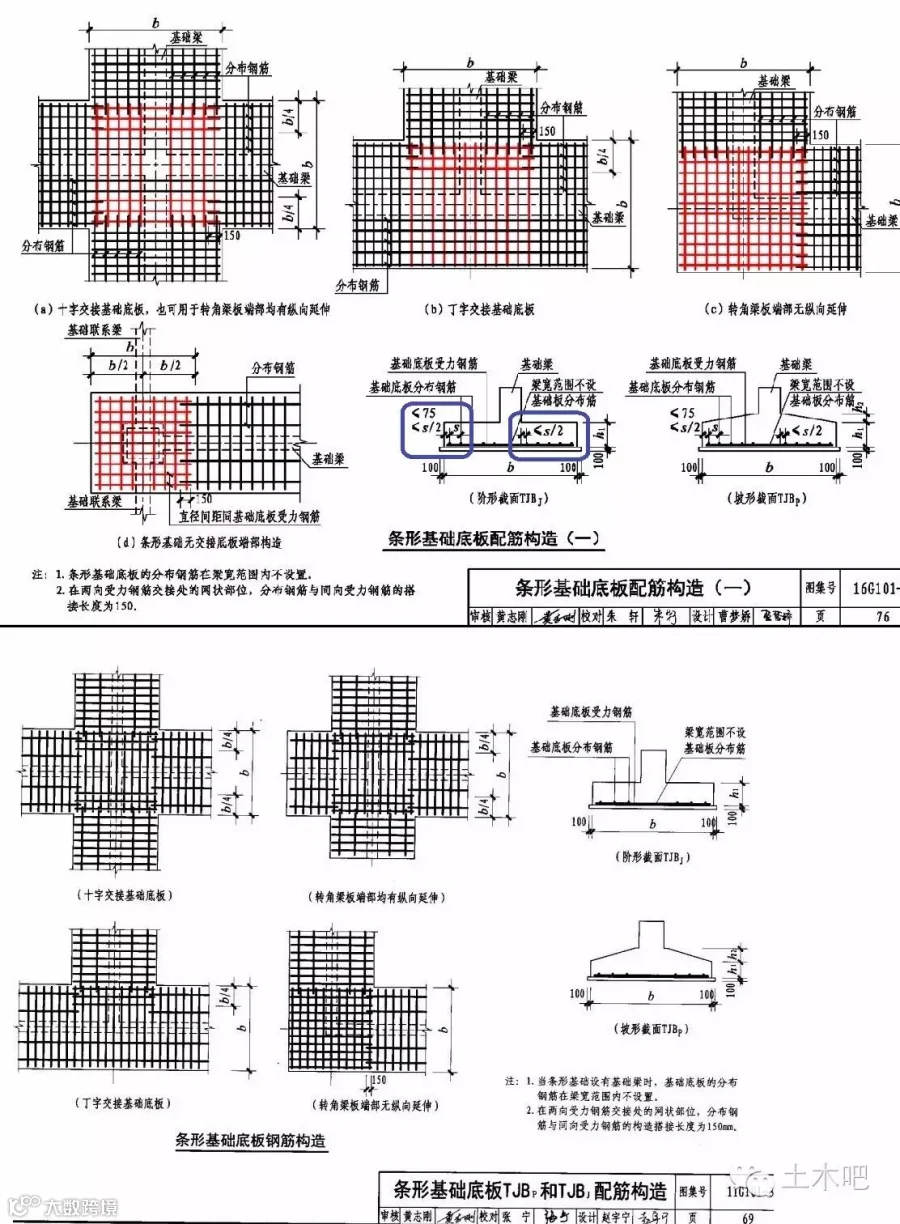

2、新图集明确了条基纵向分布筋在基础梁以及翼板边界处的起步距离，从翼板边界的起步距离为min{s/2,75}，从基础梁边的起步距离为小于等于s/2（s为条形基础钢筋间距）。

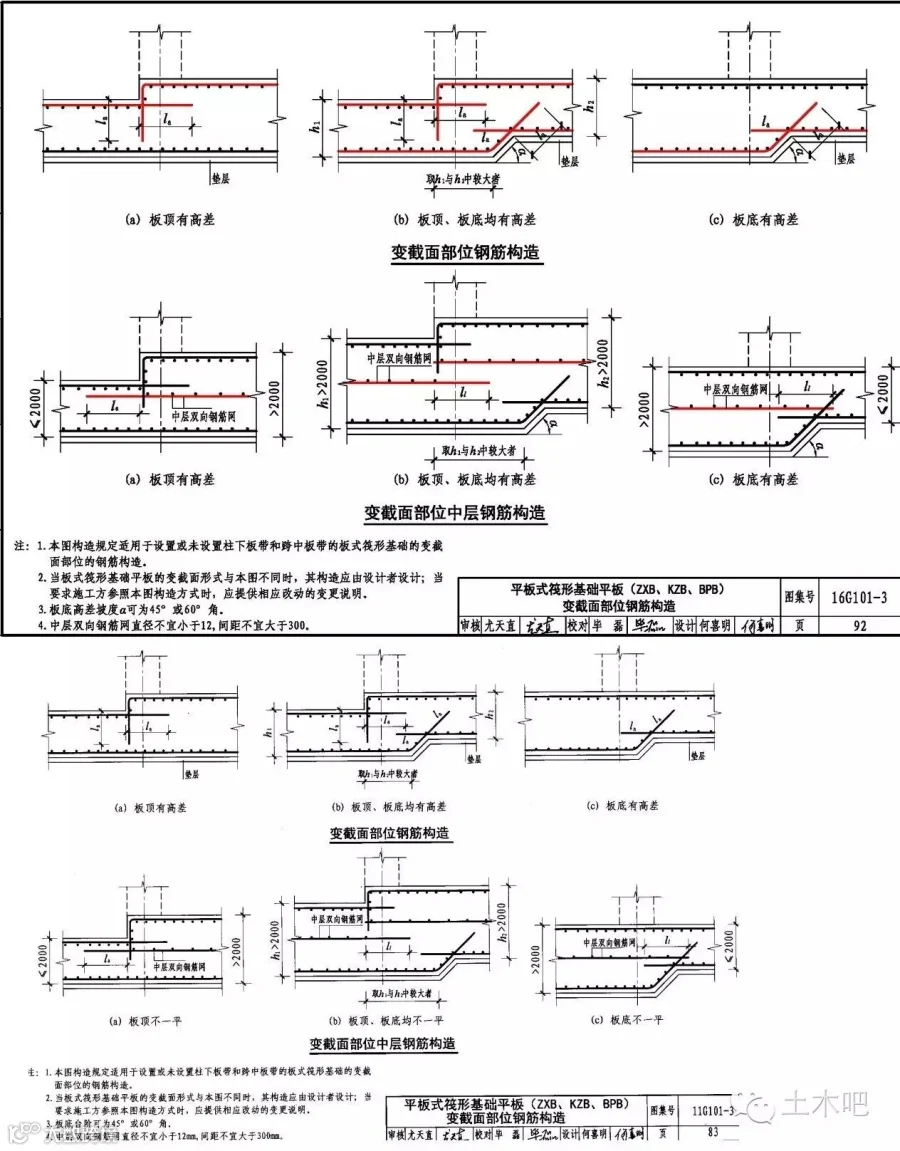

3、平板式筏形基础平板的配筋构造没有变化。

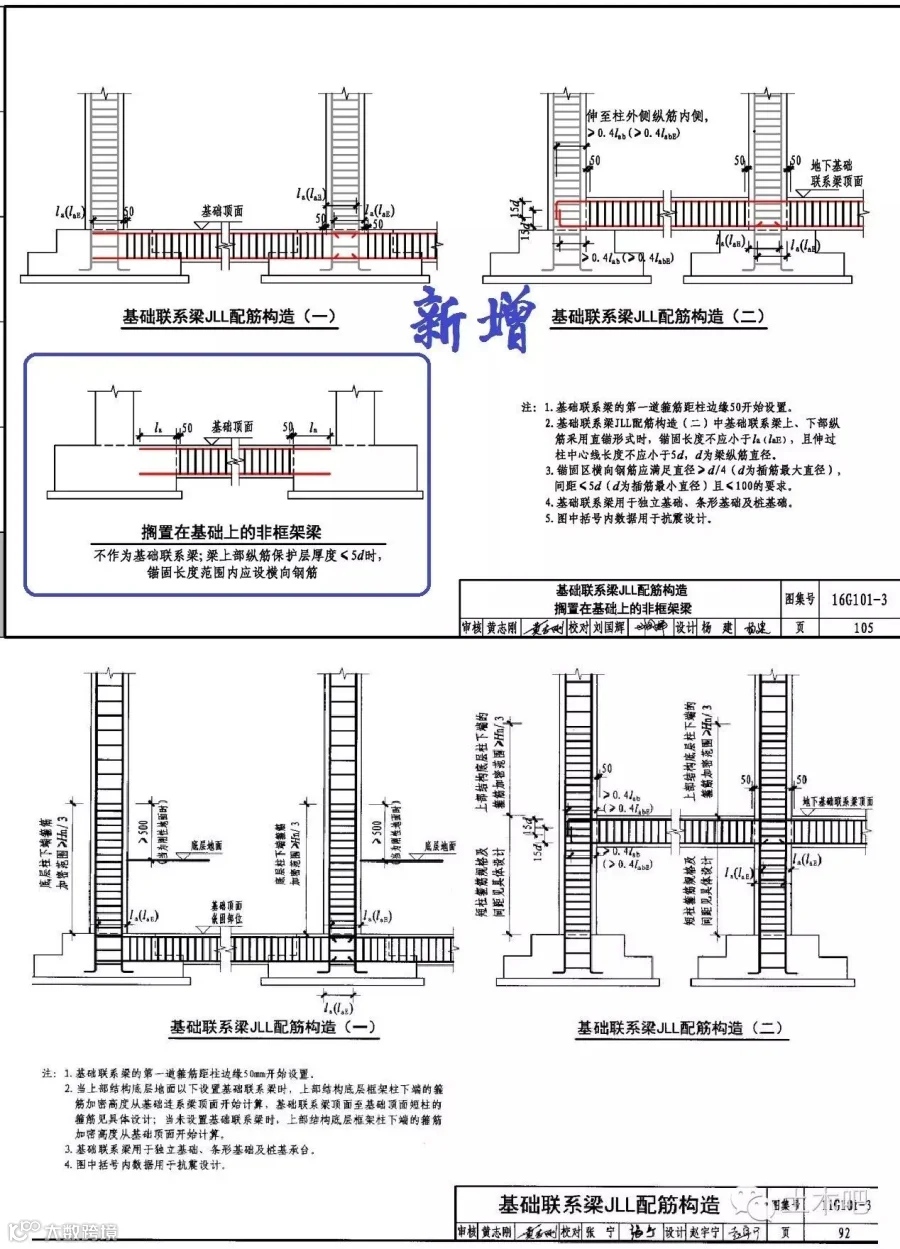

4、 16G101-3新增了搁置在基础上的非框架梁构造节点，这主要是用作撑托首层墙体或其它构件的非框架梁和基础联系梁的普通次梁。
在土木吧主界面回复“101”可以下载最新平法图集16G101-1；16G101-3已经出来样张了，16G101-2也会很快与大家见面，土木君会在第一时间与大家分享各图集电子版。电子版仅用于学习交流，若在实际工程中采用，请购买正版纸质图集!
