对于无地下室的框架结构，由于种种特殊原因，我们经常会碰到基础埋深较大，造成首层计算长度过长的情况，这时如果直接按嵌固在基础顶部设计结构，会造成较大的浪费。
为了减小首层计算高度，有些设计师会在首层地面做一结构层，其实这也是比较浪费的一种方法！

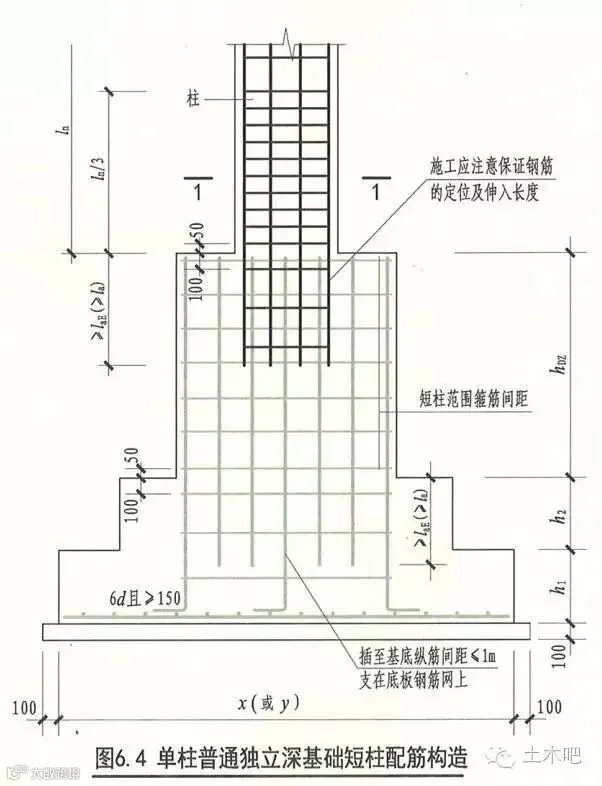

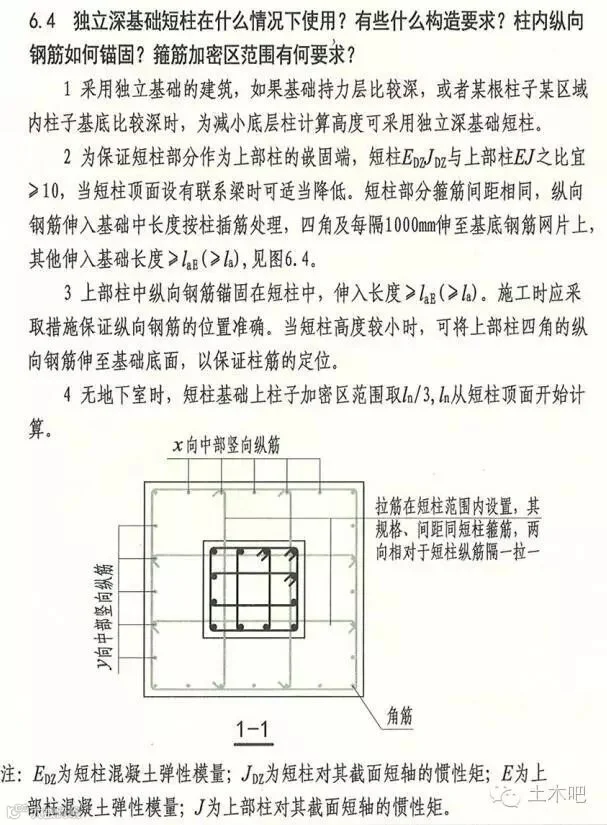

其实我们可以利用13G101-11第82页中所述的基础短柱方法，将结构嵌固在首层地面处。

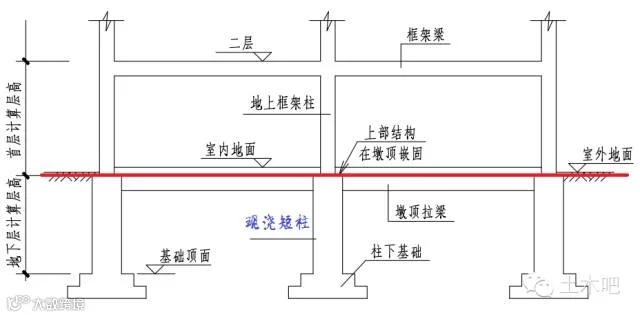

实际如何操作呢？请看下图：
我们采用的计算模型就是上面那个样子，红线位置就是上部结构嵌固端。
当然有依据，请往下看：
1、首层地面以下是有回填土的，它的被动土压力对上图的现浇短柱有侧向约束，可以提高其侧向刚度提高 3~5 倍，且受刚性地坪及回填土的影响，短柱的弯曲变形一般主要集中在地面下接近地表的一定区域内，如下图所示：
2、首层地面的刚性地坪和拉梁可以起到传递水平力的作用。
3、现浇短柱的抗弯承载力可以做到大于首层柱的1.5-2倍，框架柱的塑性铰可以发生在现浇短柱顶部。
所以当采取一定措施后，在不增加结构层的情况下，可以按嵌固在首层地面去设计！
当然，考虑到首层地面下的一定区域内存在一定的变形（参看上图），为安全起见，也可将嵌固端定为首层地面以下500mm以内。
