按16G101-1第76页规定KZ边柱和角柱柱顶纵向钢筋应以搭接为主，其构造主要有以下几种：

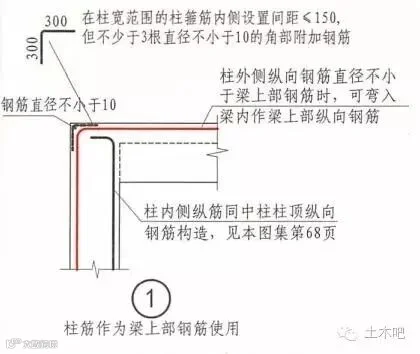

柱外侧纵向钢筋作为梁上部钢筋使用

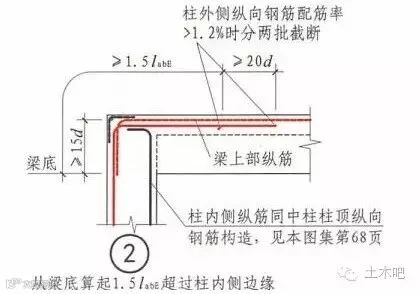

柱筋伸入梁内搭接1

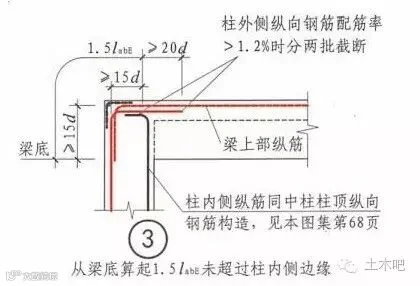

柱筋伸入梁内搭接2

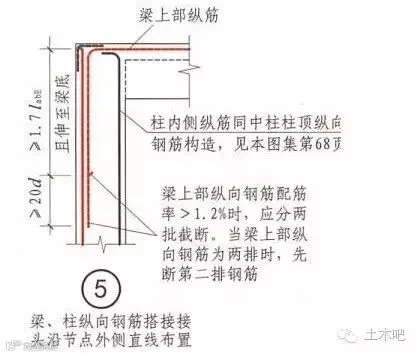

梁筋伸入柱内搭接
从上面的各节点钢筋构造做法可以看出，梁柱钢筋均不允许梁筋在柱内锚固或柱筋在梁内锚固，这是为何呢？
因为框架顶层端节点的梁、柱端均主要承受负弯矩作用，相当于90度折梁受力，节点外侧钢筋不是锚固受力，而属于搭接传力问题，所以不允许柱外侧纵向钢筋伸入框架梁内锚固。
