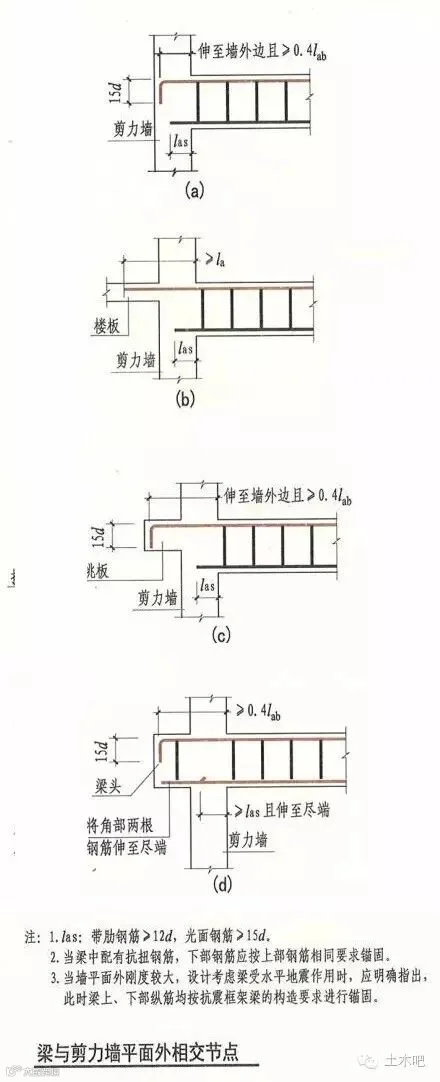

与剪力墙垂直相交的梁，也就是与剪力墙平面外相交的梁，我们可以根据梁和墙平面外刚度比情况，设计时考虑为梁端部铰接、半刚接、刚接。但无论梁端部按什么情况设计，梁上部钢筋伸入剪力墙内的长度均应满足锚固要求，具体如何锚固可根据情况按下面四张图执行：
有些工程师会有疑问，这里为啥只要求La，而不要求LaE呢？其实不管这个梁另一端是连接的框架柱还是剪力墙平面内，此梁在与剪力墙平面外相交的这一端是不参与抗震耗能的，可以按非抗震要求锚固，包括此梁端的箍筋也可以不按照抗震要求加密。
