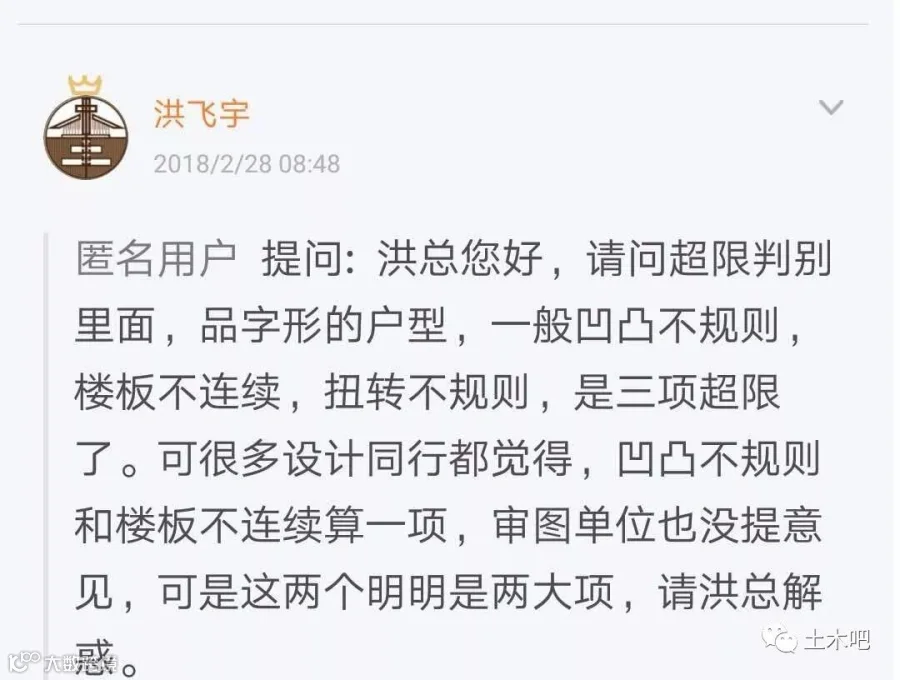

曾经有同行问到土木君：“洪总您好，请问超限判别里面，品字形的户型，一般凹凸不规则，楼板不连续，扭转不规则，是三项超限了。可很多设计同行都觉得，凹凸不规则和楼板不连续算一项，审图单位也没提意见，可是这两个明明是两大项，请洪总解惑。”
其实，在《结构设计统一技术措施(2018)》里有详细解答
应正确区分结构的平面凹凸与平面开洞，凹凸主要考察的是建筑外立面的变
化，开洞考察的是建筑内部的变化，一般情况下，有屋顶的范围可按开洞判别。剪力墙住宅的深凹口处，当设置刚度很大的连梁并能协调连梁两侧结构的共同工作时，也可认为其不是凹凸而算作为楼板开洞。
【说明】
1. 结构设计中对凹凸和开洞常容易混淆，凹凸和开洞虽然都是从建筑平面上考察各抗侧力结构共同工作能力强弱的指标，但两者有区别，凹凸主要考察建筑外立面的变化，是一种从建筑平面外轮廓变化角度考察结构局部凸出及整体性的指标，而平面开洞是从结构内部楼面完整性的角度考察各抗侧力结构共同工作能力强弱的指标，有屋顶的部位一般是开洞。
2. 在高层剪力墙住宅中，为了协调深凹口两侧结构的共同工作，常设置刚度很大的连梁（连梁的跨高比不大于 2.5 ，连梁宽度不小于两侧墙厚的较小值，该连梁也可以按宽扁梁设置，但两侧楼板应适当加强，见图 3. 3. 2-1) ，此时可认为其不属于凹凸而按开洞处理（尽管凹口上方没有屋顶）。

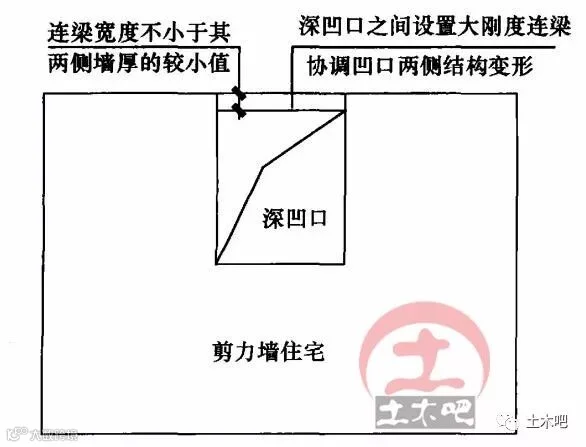

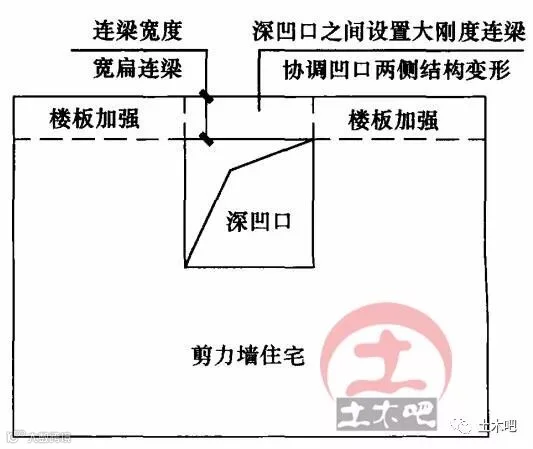

图 3. 3. 2-1 深凹口剪力墙住宅平面图
▼
3. 当深凹口以外的其他部位已存在凹凸不规则项时，不宜再将此深凹口归类为楼板大开洞不规则项。
