单柱沿柱方向；多柱墙时在窗选范围内程序找出所有的墙与柱，并沿着最长墙肢的方向作为布置主方向，多柱墙外包区域为冲切截面。根据荷载数据、地基基础参数等相关数据自动生成基础尺寸，独基的底面形心可以选择几何中心，也可以是所有墙柱“恒加活”荷载组合的合力作用点。
首先计算各荷载标准组合作用下满足地基承载力要求的基础底面积，并按取整后的最大值作为基础底面尺寸。
然后进行各基本组合作用下基础抗冲切计算，得到满足冲切剪切要求的基础最小高度，并与独基参数中的“独立基础最小高度”比较取大值。

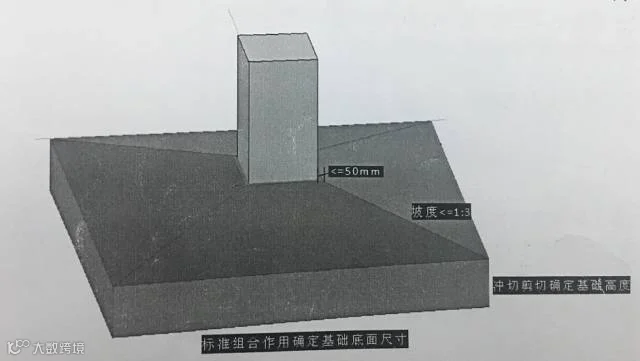

另外还要保证底板挑出长度与基础高度比值小于2.5，对于锥形基础要保证锥形基础坡度不大于1:3，否则增加基础端部高度。
柱边缘与最上阶基础边缘控制在50mm以内。
软件自动布置的独立基础的冲剪切计算，是按照墙柱的外包矩形计算的，对于墙下独立基础，都按照规范的要求进行了剪切计算，已经是最小厚度。自动布置阶段偏高一些，是因为在自动布置阶段，剪切计算采用的是基底的最大剪力；而最终【冲剪计算】采用的是有限元计算后每个单元的基底压力，而建模阶段是没有这个结果的，所以这部分只能手工调整。
二、自动布置独基尺寸很大的原因
满足零压力区比例所致。
《抗震规范》4.2.4要求基础底面与地基土之间零应力区面积不应超过基础底面面积的15%，一些工业要求可以30%。
独立基础布置参数“承载力计算时基础底面受拉面积/基础底面积（0~0.3）”控制的，填大于0时程序在计算基础底面积时允许基础底面局部受压。填0时必须全底面受压（相当于规范中偏心距e<b/6的情况）。所以当竖向荷载比较小（真的很小或是覆土重量没有考虑全），或者柱底弯矩比较大的时候，如果填0必须扩大到很大的基础才能通过自重消除负压力。
三、独基自动布置为何不满足要求
1.自重
自动布置需要首选确定基础的长与宽，而这时基础的尺寸根本不知道，所以采用独立基础最小高度来计算基础的自重，与输入的覆土增加到承载力验算中确定基础的尺寸；如果最终布置的高度大于独立基础最小高度，可能自动布置的基础承载力会超过一点，只能通过预加覆土的方式实现。
2.墙荷载
当剪力墙部分接独基时，软件考虑该部分墙荷载。分两次计算独立基础的尺寸，第一次不考虑墙荷载；第二次考虑独立基础包进来的墙荷载。

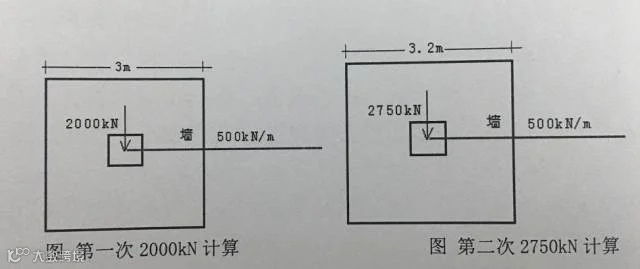

第一次按照标准组合柱底轴力2000KN计算，得到独立基础尺寸3mx3m；第二次按照标准组合柱底轴力2000+500x1.5=2750KN计算，得到独立基础尺寸3.2mx3.2m为最终尺寸。
3. 水
不考虑水的作用，包括低水、高水、防水板的水浮力。
4. 拉梁
如果有拉梁存在，那么根据“拉梁承担弯矩比例”，对于柱底弯矩进行折减。
所以对于单柱基础，如果自动布置满足规范要求，而最终计算不满足规范要求，就有这四种可能：自重超高、墙荷载作用、水和拉梁的因素。
四、自动布置独基时如何考虑水浮力

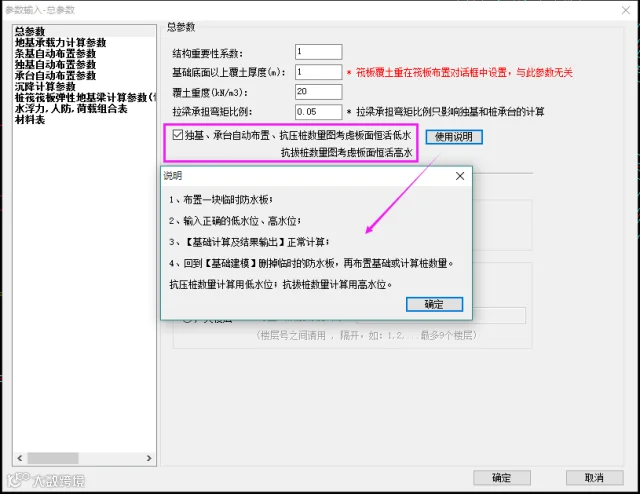

勾选下图中选项，按照使用说明中的步骤操作即可。
需要注意的是：低水性质是永久荷载，起抵消部分恒载的有利作用，一般不考虑（海边城市会考虑）。低水工况对于内力配筋等一般起有利作用，一般作为安全储备不考虑。
五、自动布置独基如何考虑拉梁分担弯矩
先布置拉梁，输入拉梁承担弯矩比例后，自动布置独基会考虑拉梁分担弯矩。
