近日，一设计院同仁跟土木君吐槽，某“优化”公司要求设计院将250x550mm的梁，全部改为250x545mm，理由是，本项目板厚为100mm，梁腹板高度为550-100=450mm，按规范要求，梁的腹板高度hw不小于450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，故原图纸中550mm高度的梁设置了腰筋，而将梁截面改为250x545mm后，545-100=445<450mm，腰筋可以取消。
土木君不谈“优化”公司这么钻规范空子扣钢筋是否妥当，只聊这么理解规范，将梁高改成碎数是否合适。先看看规范的要求：
《混凝土结构设计规范[2015修订] GB 50010-2010》9.2.13 ：梁的腹板高度hw不小于450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋。每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的间距不宜大于200mm，截面面积不应小于腹板截面面积(bhw)的0.1％，但当梁宽较大时可以适当放松。此处，腹板高度hw按本规范第6.3.1条的规定取用。
《混凝土结构设计规范[2015修订] GB 50010-2010》 6.3.1：hw——截面的腹板高度：矩形截面，取有效高度；T形截面，取有效高度减去翼缘高度；I形截面，取腹板净高。
规范规定的很明显，无论是何种截面，梁的腹板高度hw均按有效高度去相应核算，并不是按截面高度核算，如果还不理解规范具体要求的话，再看下《18G901-1 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、梁、板）》2.1条的规定：

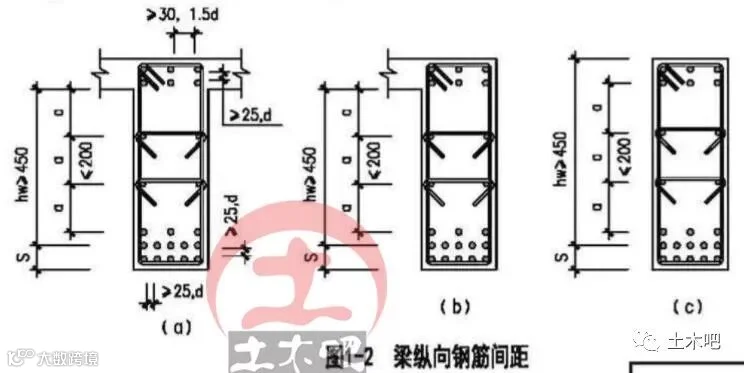

当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，其间距a不宜大于200mm。（图1-2中s为梁底至梁下部纵向受拉钢筋合力点距离。当梁下部纵向钢筋为一层时，s取至钢筋中心位置;当景下部纵筋为两层时，s可近似取值为60mm)。当设计注明渠侧面纵向钢筋为抗扭钢筋时，侧面纵向钢筋应均匀布置。
这么看来，“优化”公司要求设计院将梁高由550mm改为545mm，其实算是一个笑话。您是否也被“优化”公司整蒙过？欢迎吐槽。
