外包型钢加固法

限时免费

1.外包型钢加固法的定义

      外包型钢加固法是对钢筋混凝土梁、柱外包型钢及钢缀板焊成的构架，以达到共同受力，并使原构件受到约束作用的加固方法。工程上分为两大类：

• 外粘型钢加固法：也称为有粘结外包型钢加固法或湿式外包钢加固法。是采用胶粘剂来粘接混凝土构件与型钢构架，属于复合构件的范畴。

• 无粘结外包型钢加固法：也称干式外包钢加固法。加固时不使用胶粘剂，或仅用水泥砂浆封堵混凝土与型钢间的缝隙，属于组合构件的范畴。

2.外包型钢加固法的优点

• 结构构件截面尺寸增加的量较少，一般仅增加2%~5%左右。

• 能大幅度增强构件正截面和斜截面的承载力，提高构件的延性。

• 施工简单，湿作业少，胶粘剂固化快。因此工期较短，适用于应急工程。

• 抗震能力好。整体的钢骨架对核心混凝土的变形有较强的约束作用，可以较好的承受冲击荷载和振动荷载。

• 对节点区域的加固效果好，可以把原来的“弱节点”加固成“强节点”。

3.轴心受压构件的正截面承载力计算

• ψsc是考虑型钢构架对混凝土的约束作用，而引入的混凝土承载力提高系数。

1. 对圆形截面柱，取为1.15。

2. 对截面高宽比h/b≤1.5、截面高度h≤600mm的矩形截面柱，取为1.1。

3. 对不符合上述规定的矩形截面柱，取为1.0。


• aa是新增型钢强度利用系数，是考虑加固的结构处于二次受力状态的影响。除抗震计算时取为1.0外，其他计算时均取为0.9。

4.钢箍板和缀板

      外包型钢加固法是对钢筋混凝土梁、柱外包型钢及钢缀板焊成的构架，以达到共同受力，并使原构件受到约束作用的加固方法。工程上分为两大类：

•  沿梁、柱轴线方向每隔一定距离，用扁钢制作的箍板或缀板与型钢焊接。

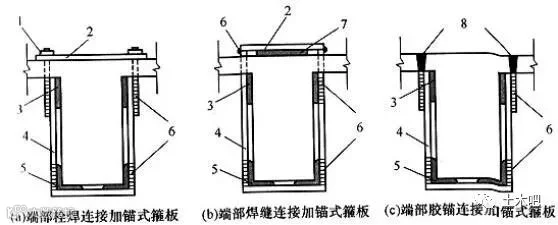

• 当有楼板时，U形箍板或其附加的螺杆应穿过楼板，与附加的条形钢板焊接。或嵌入楼板后用胶粘剂进行锚固。

• 箍板与缀板均应在粘接前与加固用的型钢进行焊接。

• 当箍板需穿过楼板或采用胶粘锚固时，可采用半重叠钻孔法，将圆孔扩成矩形扁孔；待箍板穿插安装、焊接完毕后，再用胶粘剂注入孔中进行封闭锚固。

• 箍板或缀板截面不应小于40mm×4mm，其间距不应大于20r(r 为单根角钢截面的最小回转半径)，且不大于500mm；在梁柱箍筋的加密区和节点区，其间距应适当减少。

5.对柱的加固

• 加固用的型钢在柱的下端应锚固于基础，中间应穿过各层楼板，上端应伸至加固层的上一层楼板底或屋面板底。

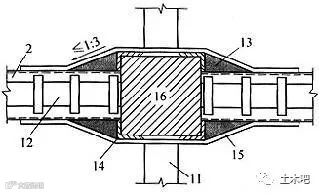

• 当相邻两层柱的尺寸不同时，可将上下柱外粘型钢交汇于楼面，并利用其内外间隔，嵌入厚度不小于10mm的钢板焊成水平钢框，与上下柱角钢及上柱钢箍相互焊接固定。

• 加固排架柱时，应将加固的型钢与原柱顶部的承压钢板相互焊接。对于二阶柱，上下柱交接处及牛腿处的连接构造应予加强。
