近日，土木君接触一地产公司，其出了一项优化措施，据说非加强区域标准层可节约钢筋1.50~2.0kg/m2，“经济效果很明显“！具体怎么操作的呢，土木君整理了下，供大家拍砖。
《 高层建筑混凝土结构技术规程 JGJ 3-2010》第7.2.16条及《建筑抗震设计规范[2016年修订版] GB 50011-2010》第6.4.5条要求底部加强部位的构造边缘构件采用“箍筋”，而其他部位采用 “拉筋”。但一般情况下，即使是非加强区域构造边缘构件，我们常规设计均采用“箍筋”设计，至少是最外圈采用箍筋，而且如果利用剪力墙水平筋作为箍筋，也不会全部替代箍筋，有一定比例要求。这就产生“优化”空间。

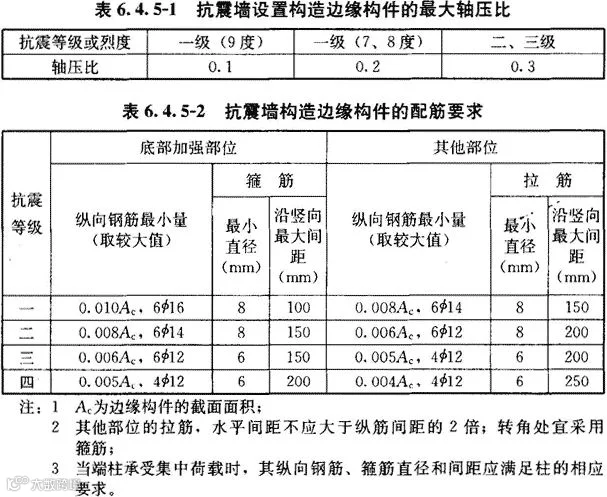

《 建筑抗震设计规范[2016年修订版] GB 50011-2010》
▼

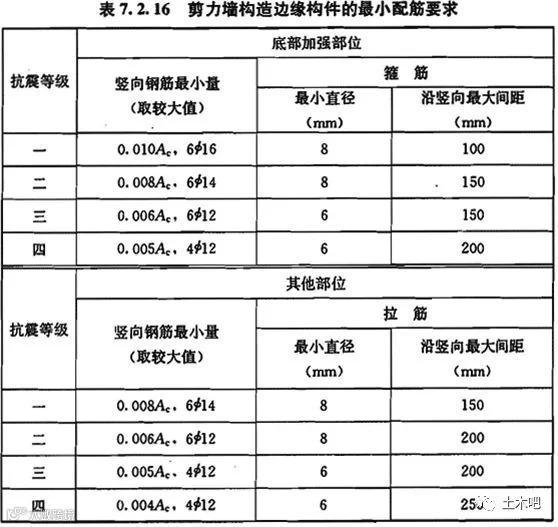

《 高层建筑混凝土结构技术规程 JGJ 3-2010》
▼

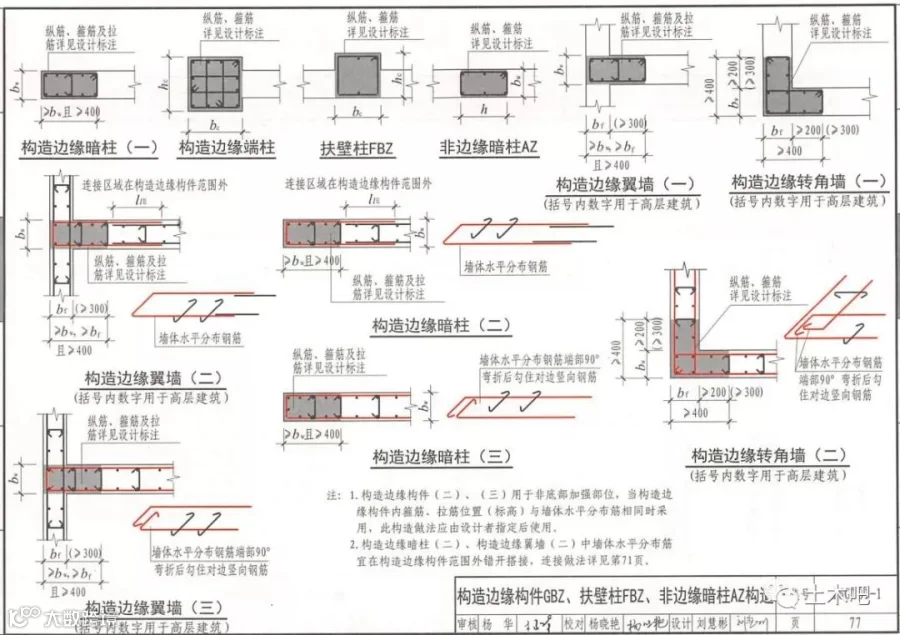

按 《 高层建筑混凝土结构技术规程 JGJ 3-2010》第7.2.16条及《建筑抗震设计规范[2016年修订版] GB 50011-2010》第6.4.5条要求，国家建筑标准设计图集《16G101-1》，增加了剪力墙构造边缘构件在其他部位采用“墙体水平分布钢筋 +拉筋”的内容，可以取消部分箍筋。
《16G101-1》
▼

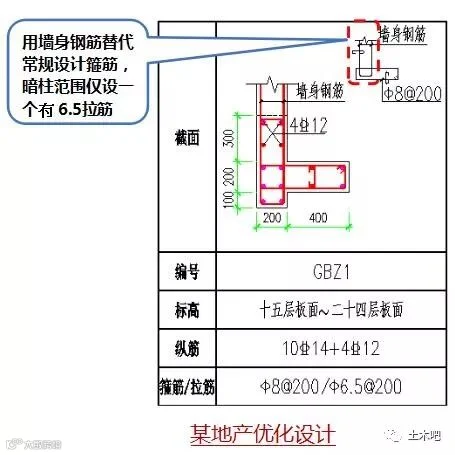

所以，此地产某项目按《16G101-1 》图集的做法，取消了部分箍筋，而全部采用“墙体水平分布钢筋 +拉筋”的形式，暗柱范围仅设一个D 6.5的拉筋。

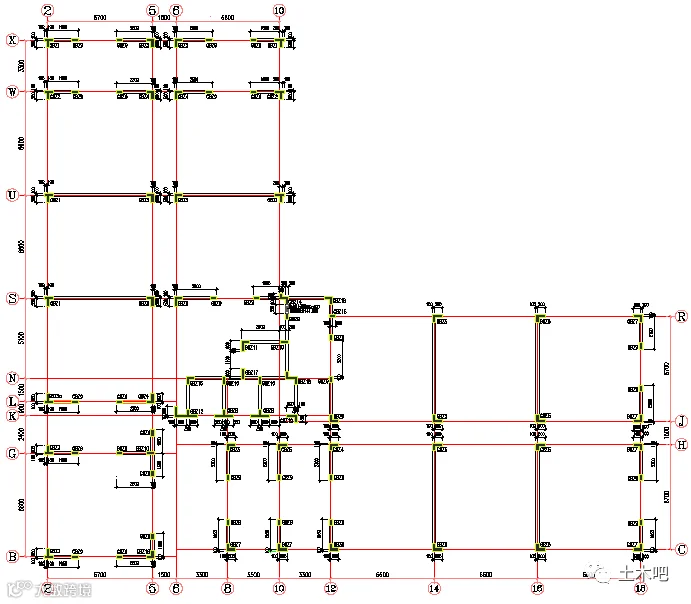

1#、2#标准层剪力墙平面布置图
▼

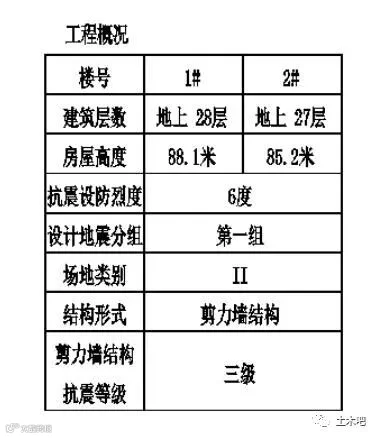

项目概况
▼

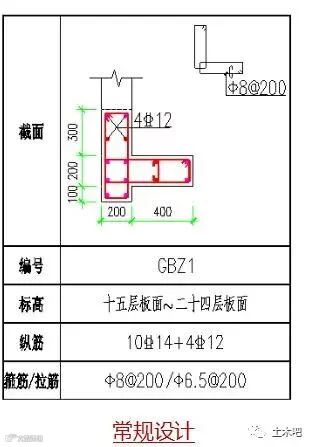

常规暗柱
▼

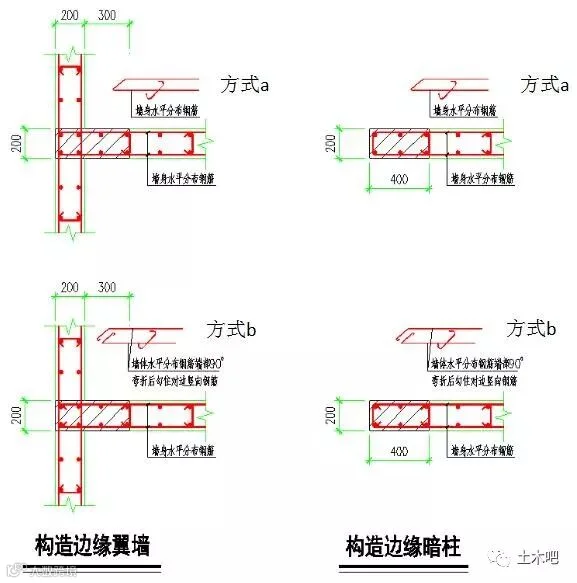

“优化”暗柱
▼

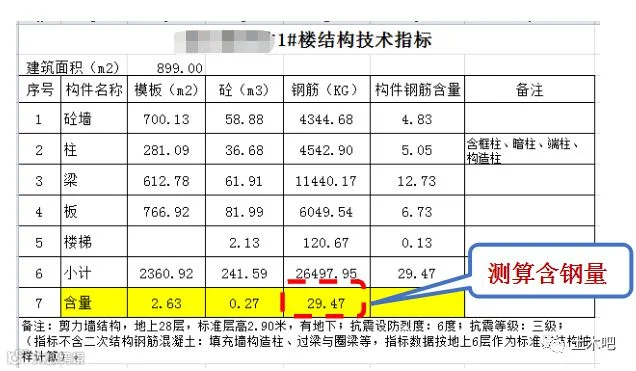

据此地产测算，如果按此“优化”，非加强区域标准层含钢量“大幅”降低。
此地产得出结论，因按《16G101-1 》图集的做法，非底部加强区剪力墙构造边缘构件箍筋取消，而采用“墙体水平分布钢筋 +拉筋”的形式，有很好的经济性，并且有规范依据，所以此地产决定在集团所有项目中推广使用。方式a、b经济性相当，但方式b施工较为方便，推荐使用。
