“请问平法图集里板支座短筋在端头钢筋截断处为何会有一向下弯折段，这个弯折段有什么用？也未见规范对此有要求，弯折段长度也未见图集明确。”

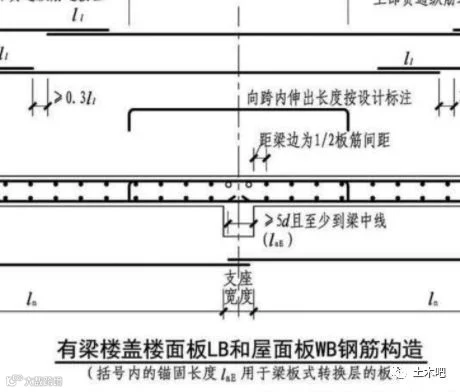

从图集中可以看出，有梁楼盖楼面板LB和屋面板WB钢筋，其支座负筋和双层双向通长配筋的支座附加筋须向下弯折，而无梁楼盖的支座附加筋，没有向下弯折。

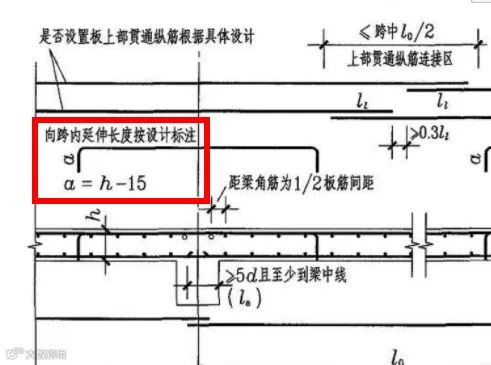

有梁楼屋盖楼面支座负筋之所以要弯折，是因为这种板比较较薄，而且板筋直径比较小，需要设置弯折来支承支座负筋，避免负筋被踩踏下沉，保护层加大，板受力截面减小，影响结构安全，《04G101-4》P25中，直接将弯钩支撑在模板上，a=h-15，很明显的表达了这个意图。但弯钩端部直达板底，钢筋头肯定会返锈影响装修，也会给大家心理造成影响，以为钢筋外露，影响结构安全，所以在16G101-1中缩回去了，改为支撑在下层钢筋网上。

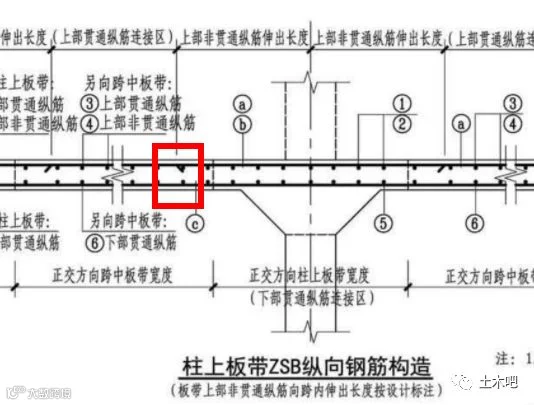

无梁楼盖的支座附加筋为啥不用弯折呢？因为无梁楼盖通常情况下板都比较厚，而且板钢筋直径比较大，板筋刚度大，又有通长的钢筋网片，有足够的刚度，保证上皮筋不被踩踏下沉。

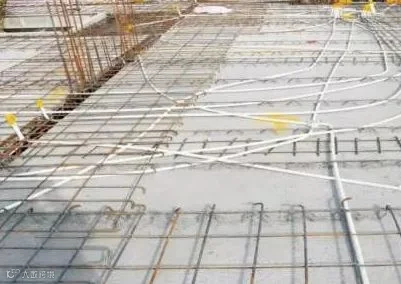

当然，这弯折筋施工不当，也难以起到支撑作用，如下图所示，弯钩转向水平方向了，自然没啥作用。
