▐ 提问

    专家，您好，混凝土规范的9.1.11条第二款，我理解不清晰，计算所需要的抗冲切箍筋是放置在1.5h0范围内，还是放置在1.0h0范围内并按相同直径间距延伸到1.5h0范围内？

► 混凝土规范原文：

    9.1.11 混凝土板中配置抗冲切箍筋或弯起钢筋时，应符合下列构造要求：
1 板的厚度不应小于150mm；

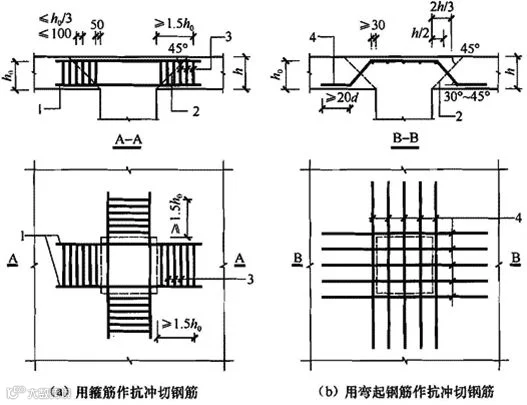

2 按计算所需的箍筋及相应的架立钢筋应配置在与45°冲切破坏锥面相交的范围内，且从集中荷载作用面或柱截面边缘向外的分布长度不应小于1.5h₀(图9.1.11a)；箍筋直径不应小于6mm，且应做成封闭式，间距不应大于h₀／3，且不应大于100mm。

▐ 解答

    规范表达了两点：

    1、"按计算所需的箍筋及相应的架立钢筋应配置在与45°冲切破坏锥面相交的范围内"；

    2、“且从集中荷载作用面或柱截面边缘向外的分布长度不应小于1.5h0”

    第1点比较明确，就是计算所需的箍筋应配置在与45°冲切破坏锥面相交的范围内，那如何达到第二点“分布长度不应小于1.5h0”呢？规范没说，所以很多同行就迷糊了。

▐ 依据

    《混凝土结构设计规范GB 50010-2010》没表达清楚，但有一本规范表达清楚了：《人民防空地下室设计规范 GB 50038-2005》D.3.4 在离柱（帽）边1.0h0范围内，箍筋间距不应大于h0/3，箍筋面积Asv不应小于0.2umh0ftd/fyd，并应按相同的箍筋直径与间距向外延伸不小于0.5h0的范围。对厚度超过350mm的板，允许设置开口箍筋，并允许用拉结筋部分代替箍筋，但其截面积不得超过所需箍筋截面积Asv的25％。

    条文说明：D.3.4 按构造要求的最小配筋面积箍筋应配置在与45°冲切破坏锥面相交范围内，且箍筋间距不应大于h0/3，再延长至1.5h0范围内。原规范提法不准确，故予以修改。
